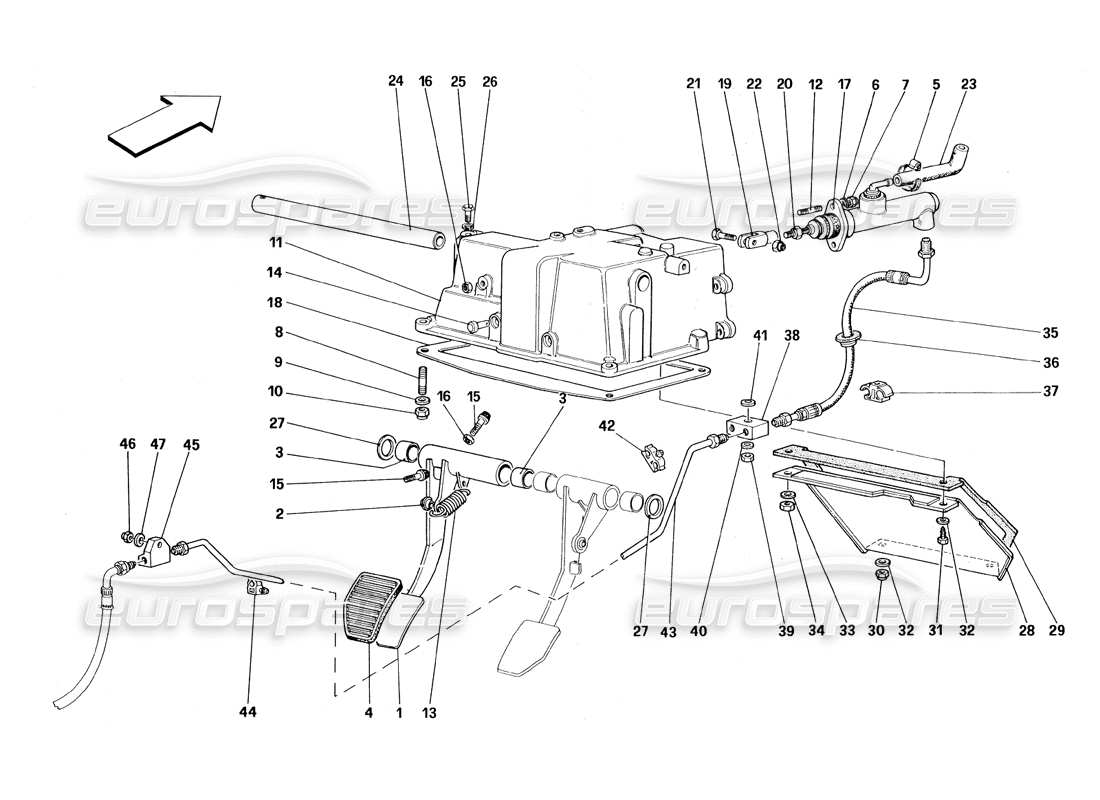

022A - commande de débrayage
Ferrari 348 (1993) TB / TS Clutch Release Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 149324
PÉDALE D'EMBRAYAGE
Valable jusqu'au car Ass. N° 8540
depuis £546,03
depuis £546,03
Cette pièce remplace le numéro de pièce 139392
# 001
MPN: 149863
PÉDALE D'EMBRAYAGE
Valable à partir de la voiture Ass. N° 8541
depuis £11,86
depuis £11,86

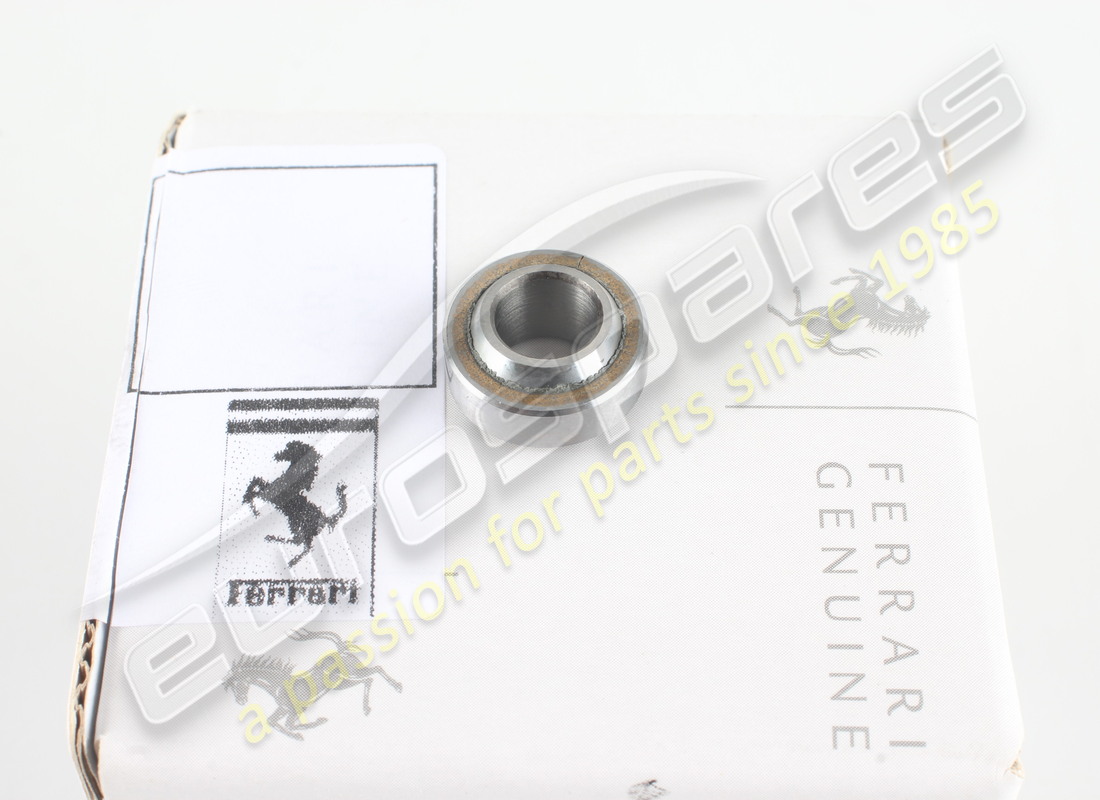

# 002
MPN: 109407
ROTULE
depuis £23,57
depuis £23,57
# 003
MPN: 103163
BAGUE
depuis £4,62
depuis £4,62
# 004
MPN: 132818
CAOUTCHOUC DE PÉDALE
Valable pour la pédale 149324
depuis £7,04
depuis £7,04
# 004
MPN: 149295
CAOUTCHOUC DE PÉDALE
Valable pour la pédale 149868
depuis £63,67
depuis £63,67
# 005
MPN: 12179190
COLLIER À VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102604
# 006
MPN: 12638501
Rondelle
depuis £0,47
depuis £0,47
# 007
MPN: 133215
NOIX
depuis £3,05
depuis £3,05
Cette pièce remplace le numéro de pièce 64342800
# 008
MPN: 13516824
GOUJON
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 13516821
# 009
MPN: 14499401
Rondelle
depuis £0,47
depuis £0,47
# 010
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16104125
# 010
MPN: 148261
SUPPORT DE PÉDALES À DROITE
depuis £528,52
depuis £528,52
Cette pièce remplace le numéro de pièce 138311 - et 1 plus. Cliquez pour voir les détails
# 011
-
SUPPORT DE PÉDALES
Pas comme pièce de rechange Avec support de pédale complet
# 012
MPN: 13516824
GOUJON
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 13516821
# 013
MPN: 101305
PRINTEMPS
depuis £8,66
depuis £8,66
Cette pièce remplace le numéro de pièce 660343
# 014
MPN: 129612
ÉPINGLE
depuis £1,50
depuis £1,50
# 015
MPN: 144011
CAPUCHON DE RÉGLAGE DE LA PÉDALE
Remplacement
Remplacement
# 016
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 017
MPN: 175211
POMPE D'EMBRAYAGE
depuis £97,85
depuis £97,85
Cette pièce remplace le numéro de pièce 123416 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 129615
joint
depuis £9,05
depuis £9,05
# 019
MPN: 10248271
FOURCHETTE
depuis £11,96
depuis £11,96
# 020
MPN: 16102311
NOIX
depuis £0,45
depuis £0,45
Cette pièce remplace le numéro de pièce 16102315
# 021
MPN: 130926
VIS
depuis £3,84
depuis £3,84
# 022
MPN: 16104411
NOIX
depuis £0,54
depuis £0,54
# 023
MPN: 134903
TUYAU DE LA POMPE AU RÉSERVOIR
depuis £1,85
depuis £1,85
# 024
MPN: 131319
GOUPILLE DE FIXATION DE LA PÉDALE
depuis £83,25
depuis £83,25
# 025
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 026
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 027
MPN: 106083
Rondelle D'ESPACEMENT
MM. 1,0
depuis £0,71
depuis £0,71
# 027
MPN: 113833
Rondelle D'ESPACEMENT
MM. 1,1
depuis £1,99
depuis £1,99
# 027
MPN: 113834
Rondelle D'ESPACEMENT
MM. 1,2
depuis £8,88
depuis £8,88
# 027
MPN: 113835
Rondelle D'ESPACEMENT
MM. 1,3
depuis £1,99
depuis £1,99
# 027
MPN: 113836
Rondelle D'ESPACEMENT
MM. 1,4
depuis £3,72
depuis £3,72
# 028
MPN: 62164600
PROTECTION DE SUPPORT DE PÉDALE
depuis £35,81
depuis £35,81
# 029
MPN: 62697800
joint
depuis £6,97
depuis £6,97
# 030
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 031
MPN: 15925601
VIS
depuis £0,54
depuis £0,54
# 032
MPN: 12646601
Rondelle
depuis £0,71
depuis £0,71
# 033
MPN: 14499401
Rondelle
depuis £0,47
depuis £0,47
# 034
MPN: 104030
ÉCROU AUTO-BLOQUANT
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104125
# 035
MPN: 140669
tuyau
depuis £126,34
depuis £126,34
# 036
MPN: 105369
Passe-câble
depuis £19,10
depuis £19,10
# 037
MPN: 141699
AGRAFE
depuis £0,74
depuis £0,74
# 038
MPN: 139375
SYNDICAT
depuis £83,52
depuis £83,52
# 039
MPN: 12575411
NOIX
Remplacement
Remplacement
# 040
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
# 041
MPN: 143041
ESPACEUR
depuis £0,47
depuis £0,47
# 042
MPN: 145473
AGRAFE
depuis £0,72
depuis £0,72
# 043
MPN: 140666
TUBE INTERMÉDIAIRE
depuis £81,05
depuis £81,05
# 044
MPN: 141521
AGRAFE
depuis £2,09
depuis £2,09
# 045
MPN: 139471
SYNDICAT
depuis £13,49
depuis £13,49
# 046
MPN: 12575411
NOIX
Remplacement
Remplacement
# 047
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-024.webp "FERRARI 348 (1993) TB / TS COUVERCLES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-026.webp "FERRARI 348 (1993) TB / TS ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE FREINAGE (AVEC ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-034.webp "FERRARI 348 (1993) TB / TS COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS ROUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - BATTERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC HORIZONTAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC VERTICAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS VERRES ET JOINTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS ESSUIE-GLACE ET MOUVEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS CARTER SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE VENTILATION D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-016.webp "FERRARI 348 (1993) TB / TS LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS POMPE À EAU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - COMMANDES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - SIMPLE ET DOUBLE DISQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
