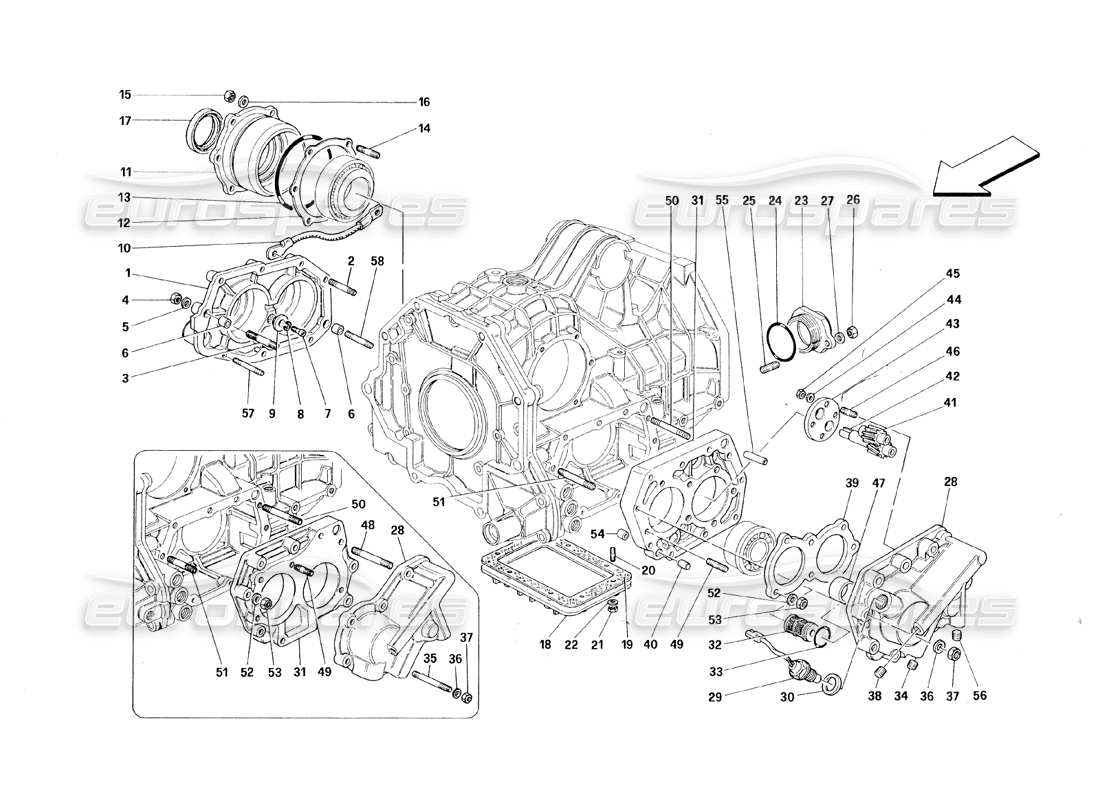

024 - Couvercles de boîte de vitesses
Ferrari 348 (1993) TB / TS Gearbox Covers Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 135741
COUVERCLE LATÉRAL DROIT
depuis £116,21
depuis £116,21
# 002
MPN: 13543621
GOUJON
Remplacement
Remplacement
# 003
MPN: 13543721
GOUJON
Remplacement
Remplacement
# 004
MPN: 16100824
NOIX
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 006
MPN: 100041
GOUJON
depuis £3,97
depuis £3,97
# 007
MPN: 14305224
VIS
depuis £0,53
depuis £0,53
# 008
MPN: 10569273
Rondelle
Remplacement
Remplacement
# 009
MPN: 131757
BAGUE
depuis £3,90
depuis £3,90
# 010
MPN: 155073
CÂBLE POUR MOTEUR
depuis £7,64
depuis £7,64
Cette pièce remplace le numéro de pièce 115668
# 011
MPN: 131497
COUVERCLE LATÉRAL DIFFÉRENTIEL
Valable pour les boîtes de vitesses 139499 et 141685 jusqu'au Nr. 542
Remplacement
Remplacement
# 011
MPN: 143448
COUVERCLE LATÉRAL DIFFÉRENTIEL
Valable pour la boîte de vitesses 141685 à partir du Nr. 543
depuis £73,76
depuis £73,76
Cette pièce remplace le numéro de pièce 131497 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 132135
ESPACEUR POUR COUVERCLE
MM. 1,30
depuis £27,86
depuis £27,86
# 012
MPN: 132136
ESPACEUR POUR COUVERCLE
MM. 1,40
depuis £20,91
depuis £20,91
# 012
MPN: 132137
ESPACEUR POUR COUVERCLE
MM. 1,50
depuis £17,61
depuis £17,61
# 012
MPN: 132138
ESPACEUR POUR COUVERCLE
MM. 1,60
depuis £19,81
depuis £19,81
# 012
MPN: 132139
ESPACEUR POUR COUVERCLE
MM. 1,70
depuis £20,91
depuis £20,91
# 012
MPN: 132140
ESPACEUR POUR COUVERCLE
MM. 1,80
depuis £20,91
depuis £20,91
# 012
MPN: 132141
ESPACEUR POUR COUVERCLE
MM. 1,90
depuis £14,30
depuis £14,30
# 012
MPN: 145457
ESPACEUR POUR COUVERCLE
MM. 1,45
depuis £26,41
depuis £26,41
# 012
MPN: 145458
ESPACEUR POUR COUVERCLE
MM. 1,55
depuis £17,61
depuis £17,61
# 012
MPN: 145459
ESPACEUR POUR COUVERCLE
MM. 1,65
depuis £18,71
depuis £18,71
# 013
MPN: 139453
OU JOINT
depuis £4,15
depuis £4,15
# 014
MPN: 13543324
GOUJON
depuis £0,89
depuis £0,89
Cette pièce remplace le numéro de pièce 13543321
# 015
MPN: 16100824
NOIX
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 12601374
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 017
MPN: 133628
JOINT HUILE
depuis £21,31
depuis £21,31
Cette pièce remplace le numéro de pièce 125077 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 141509
BAGUE D'ÉTANCHÉITÉ
Valable pour le couvercle latéral 131497
depuis £67,00
depuis £67,00
Cette pièce remplace le numéro de pièce 125077
# 017
MPN: 141509
JOINT D'ÉTANCHÉITÉ GAUCHE
Valable pour le couvercle latéral 143448
depuis £72,03
depuis £72,03
Cette pièce remplace le numéro de pièce 125077

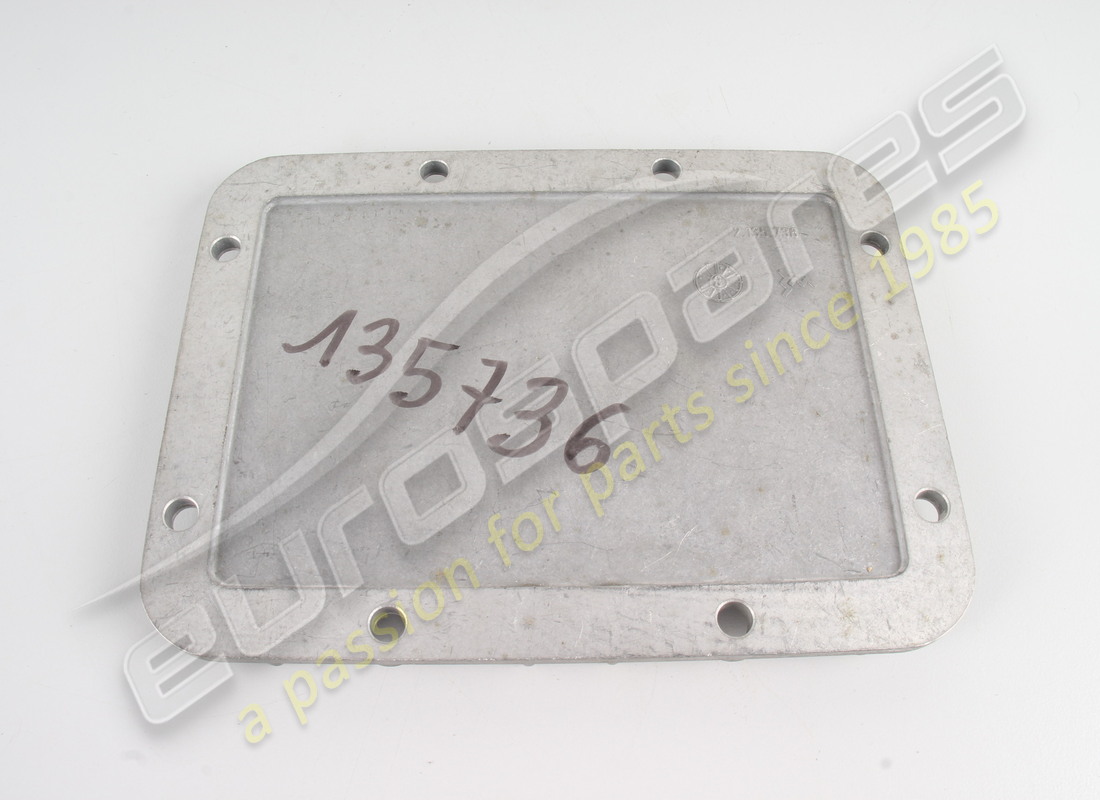

# 018
MPN: 135736
COUVERCLE INFÉRIEUR
depuis £9,25
depuis £9,25
# 019
MPN: 135735
joint
Valable pour la boîte de vitesses 139499
Remplacement
Remplacement
# 019
MPN: 177720
joint
depuis £8,31
depuis £8,31
Cette pièce remplace le numéro de pièce 146186
# 020
MPN: 13540821
GOUJON
Remplacement
Remplacement
# 021
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 022
MPN: 12601274
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 023
MPN: 139699
COUVERCLE DE JOINT D'HUILE
depuis £32,35
depuis £32,35
# 024
MPN: 131747
OU JOINT
depuis £0,92
depuis £0,92
# 025
MPN: 13543221
GOUJON
depuis £0,61
depuis £0,61
# 026
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 028
MPN: 135739
COUVERTURE
Pas pour la bride 145272 -Pas comme pièce de rechange maintenant - Voir REMARQUE
depuis £285,24
depuis £285,24
# 028
MPN: 153149
COUVERCLE LATÉRAL GAUCHE
Valable pour la bride 145272
depuis £250,60
depuis £250,60
Cette pièce remplace le numéro de pièce 145323 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 116987
CAPTEUR DE POULS
depuis £230,88
depuis £230,88
Cette pièce remplace le numéro de pièce 113962 - et 2 plus. Cliquez pour voir les détails
# 030
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 031
MPN: 135740
COUVERCLE CORPS INTERMÉDIAIRE
Valable pour le couvercle sans bride 145272 - Pas comme pièce de rechange maintenant Voir REMARQUE
Remplacement
Remplacement
# 031
MPN: 150055
CORPS INTERMÉDIAIRE
Valable pour couvercle avec bride 145272
depuis £761,23
depuis £761,23
Cette pièce remplace le numéro de pièce 146777
# 032
MPN: 115538
filtre
depuis £86,85
depuis £86,85
# 033
MPN: 101034
OU JOINT
depuis £0,86
depuis £0,86
# 034
MPN: 10275550
PRISE
depuis £0,79
depuis £0,79
# 035
MPN: 13544324
GOUJON
depuis £9,32
depuis £9,32
Cette pièce remplace le numéro de pièce 13544321
# 036
MPN: 12601374
Rondelle
Pour couverture 153149 q.té 10
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 037
MPN: 16100824
NOIX
Pour couverture 153149 q.té 10
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 038
MPN: 14326050
PRISE
depuis £1,00
depuis £1,00
# 039
MPN: 145272
BRIDE DE RETENUE DE ROULEMENT
depuis £42,16
depuis £42,16
# 040
MPN: 125717
GOUJON
depuis £1,66
depuis £1,66
# 041
MPN: 109723
ENGRENAGES ENTRAÎNÉS
depuis £31,86
depuis £31,86
# 042
MPN: 109722
ÉQUIPEMENT DE CONDUITE
depuis £1 584,47
depuis £1 584,47
# 043
MPN: 121962
PETITE COUVERTURE
depuis £132,12
depuis £132,12
# 044
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 045
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 046
MPN: 11500021
GOUJON
depuis £9,50
depuis £9,50
# 047
MPN: 113088
SIÈGE DE BAGUE D'ÉTANCHÉITÉ
depuis £104,78
depuis £104,78
# 048
MPN: 13543921
GOUJON
Valable pour le couvercle sans bride 145272
depuis £0,71
depuis £0,71
# 049
MPN: 13543221
GOUJON
Valable pour la bride 145272
depuis £0,61
depuis £0,61
# 049
MPN: 13543521
GOUJON
Valable pour le couvercle sans bride 145272
Remplacement
Remplacement
# 050
MPN: 13544024
GOUJON
Valable pour le couvercle sans bride 145272
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 13544021
# 050
MPN: 13544324
GOUJON
depuis £8,57
depuis £8,57
Cette pièce remplace le numéro de pièce 13544321
# 051
MPN: 13543721
GOUJON
Valable pour le couvercle sans bride 145272
Remplacement
Remplacement
# 051
MPN: 13544221
GOUJON
Valable pour couvercle avec bride 145272
depuis £2,25
depuis £2,25
Cette pièce remplace le numéro de pièce 13517820 - et 1 plus. Cliquez pour voir les détails
# 052
MPN: 12601374
Rondelle
Valable pour le couvercle sans bride 145272
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 052
MPN: 127496
Rondelle
Valable pour couvercle avec bride 145272
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 053
MPN: 16100824
NOIX
Pour couverture 153149 q.té 7
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 054
MPN: 100041
GOUJON
depuis £3,97
depuis £3,97
# 055
MPN: 131746
GOUJON
depuis £2,52
depuis £2,52
# 056
MPN: 14326150
BOUCHON FILETÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12326150
# 057
MPN: 13544024
GOUJON
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 13544021
# 058
MPN: 13544121
GOUJON
Remplacement
Remplacement
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-026.webp "FERRARI 348 (1993) TB / TS ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE FREINAGE (AVEC ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-034.webp "FERRARI 348 (1993) TB / TS COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS ROUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - BATTERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC HORIZONTAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC VERTICAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS VERRES ET JOINTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS ESSUIE-GLACE ET MOUVEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS CARTER SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE VENTILATION D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-016.webp "FERRARI 348 (1993) TB / TS LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS POMPE À EAU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - COMMANDES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - SIMPLE ET DOUBLE DISQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022a.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
