026 - Engrenages à arbre posé

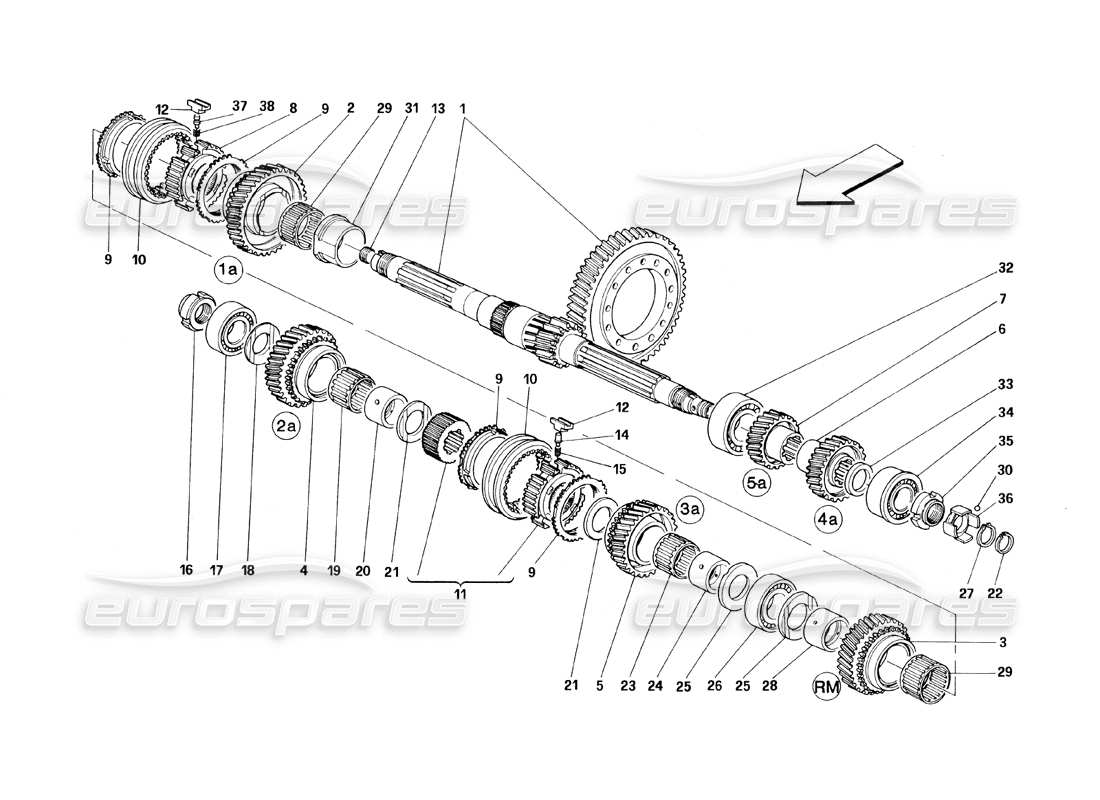

Ferrari 348 (1993) TB / TS Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
133931
1ST MATÉRIEL
depuis
£914,22
depuis
£914,22
#
000
MPN:
138509
4TH MATÉRIEL
depuis
£379,73
depuis
£379,73
#
000
MPN:
70000588
KIT PIGNON POUR 1ST ENGRENAGES ET MARCHE ARRIÈRE
Valable pour les chemins de roulement à rouleaux rainurés Pos. 43 Table 25 et entretoise Pos. 44 Tableau 25 Valable jusqu'à épuisement du stock
Remplacement
Remplacement
#
000
MPN:
70000589
KIT PIGNON POUR 2ND ENGRENAGES
depuis
£3 633,52
depuis
£3 633,52
Cette pièce remplace le numéro de pièce 132544
- et 1 plus. Cliquez pour voir les détails
#
000
MPN:
70000590
KIT PIGNON POUR 3RD ENGRENAGES
depuis
£692,71
depuis
£692,71
Cette pièce remplace la pièce numéro 132552 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
000
MPN:
70000591
KIT PIGNON POUR 4TH ENGRENAGES
Valable pour les chemins de roulement à rouleaux rainurés Pos. 43 Table 25 et entretoise Pos. 44 Tableau 25 Valable jusqu'à épuisement du stock
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 138508 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
000
MPN:
70000592
KIT PIGNON POUR 5TH ENGRENAGES
depuis
£593,89
depuis
£593,89
Cette pièce remplace la pièce numéro 138510 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
000
MPN:
70000783
KIT PIGNON POUR 1ST ENGRENAGES ET MARCHE ARRIÈRE
Valable pour chemin de roulement à rouleaux non rainurés Pos. 38 Table 25 et entretoise Pos. 39 Tableau 25 - Valable après épuisement du stock de 70000588
depuis
£3 284,66
depuis
£3 284,66
Cette pièce remplace le numéro de pièce 132787
- et 2 plus. Cliquez pour voir les détails
#
000
MPN:
70000784
KIT PIGNON POUR 4TH ENGRENAGES
Valable pour chemin de roulement à rouleaux non rainurés Pos. 38 Table 25 et entretoise Pos. 39 Tableau 25 - Valable après épuisement du stock de 70000591
depuis
£1 257,00
depuis
£1 257,00
Cette pièce remplace le numéro de pièce 150900
- et 1 plus. Cliquez pour voir les détails
#
001
MPN:
70000577
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
depuis
£4 344,57
depuis
£4 344,57
#
001
MPN:
70000653
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
Valable pour la transmission 139499 Valable pour la transmission 141685 et 152041
depuis
£4 048,86
depuis
£4 048,86
#
002
-
PIGNON POUR 1ST ENGRENAGES
Pas comme pièce de rechange Avec l'ensemble 70000588 et 70000783
#
003
-
MARCHE ARRIÈRE
Pas comme pièce de rechange Avec l'ensemble 70000588 et 70000783
#
004
-
PIGNON POUR 2ND ENGRENAGES
Pas comme pièce de rechange Avec l'ensemble 70000589
#
005
-
PIGNON POUR 3RD ENGRENAGES
Pas comme pièce de rechange Avec l'ensemble 70000590
#
006
-
PIGNON POUR 4TH ENGRENAGES
Pas comme pièce de rechange Avec l'ensemble 70000591 et 70000784
#
007
-
PIIMION POUR 5TH ENGRENAGES
Pas comme pièce de rechange Avec l'ensemble 70000592
#
008
MPN:
106039
CORPS DE SYCHRONISEUR
depuis
£225,01
depuis
£225,01
#
009
MPN:
106040
ANNEAU SYNCHROMÉ
depuis
£795,00
depuis
£795,00
#
010
MPN:
131804
MANCHON POUR SYNCHRONISEUR
depuis
£1 067,17
depuis
£1 067,17
#
011
MPN:
146230
SYNCHRONISEUR AVEC DOUILLE
depuis
£338,83
depuis
£338,83
Cette pièce remplace la pièce numéro 104711 que nous avons en stock
#
012
MPN:
106042
PLAQUET POUR SYNCHRONISEUR
depuis
£77,52
depuis
£77,52
#
013
MPN:
10269850
BOUCHON FILETÉ
depuis
£1,16
depuis
£1,16
#
014
MPN:
144669
ARTICULATION
depuis
£27,83
depuis
£27,83
#
015
MPN:
144670
RESSORT POUR COUSSIN
depuis
£0,74
depuis
£0,74
#
016
MPN:
153000
ANNEAU
depuis
£35,38
depuis
£35,38
Cette pièce remplace le numéro de pièce 131775
- et 1 plus. Cliquez pour voir les détails
#
017
MPN:
108656
PALIER
depuis
£363,35
depuis
£363,35
Cette pièce remplace le numéro de pièce 104257
#
018
MPN:
131881
ESPACEUR
depuis
£41,14
depuis
£41,14
#
019
MPN:
104254
CAGE À ROULEAU
depuis
£32,00
depuis
£32,00
#
020
MPN:
131365
COURSE DE CAGES À ROULEAU
depuis
£74,14
depuis
£74,14
#
021
MPN:
131421
ESPACEUR
depuis
£83,13
depuis
£83,13
#
022
MPN:
113087
joint
depuis
£40,57
depuis
£40,57
Cette pièce remplace le numéro de pièce 22804
#
023
MPN:
104254
CAGE À ROULEAU
depuis
£32,00
depuis
£32,00
#
024
MPN:
131365
COURSE DE CAGES À ROULEAU
depuis
£74,14
depuis
£74,14
#
025
MPN:
131400
ESPACEUR
depuis
£17,55
depuis
£17,55
#
026
MPN:
228055
PALIER
depuis
£50,30
depuis
£50,30
Cette pièce remplace le numéro de pièce 131056
- et 1 plus. Cliquez pour voir les détails
#
027
MPN:
11067276
BAGUE SEEGER
depuis
£0,53
depuis
£0,53
#
028
MPN:
131366
COURSE DE CAGES À ROULEAU
depuis
£98,39
depuis
£98,39
#
029
MPN:
104091
CAGE À ROULEAU
depuis
£27,00
depuis
£27,00
#
030
MPN:
10-16-11
BALLE
depuis
£0,47
depuis
£0,47
#
031
MPN:
131737
ESPACEUR
depuis
£113,73
depuis
£113,73
#
032
MPN:
131334
PALIER
depuis
£350,65
depuis
£350,65
#
033
MPN:
131779
ESPACEUR
Valable pour la boîte de vitesses 139499
depuis
£8,29
depuis
£8,29
#
033
MPN:
145329
ESPACEUR
mm. 2,5 Valable pour les boîtes de vitesses 141685 et 152041
depuis
£13,12
depuis
£13,12
#
033
MPN:
145330
ESPACEUR
mm. 2,6 Valable pour les boîtes de vitesses 141685 et 152041
depuis
£12,49
depuis
£12,49
#
033
MPN:
145331
ESPACEUR
mm. 2,7 Valable pour les boîtes de vitesses 141685 et 152041
depuis
£13,12
depuis
£13,12
#
033
MPN:
145332
ESPACEUR
mm. 2,8 Vale par boîte de vitesses 141685 et 152041
depuis
£12,49
depuis
£12,49
#
033
MPN:
145333
ESPACEUR
mm. 2,9 Valable pour les boîtes de vitesses 141685 et 152041
depuis
£12,60
depuis
£12,60
#
034
MPN:
155694
PALIER
depuis
£71,64
depuis
£71,64
Cette pièce remplace le numéro de pièce 149774
#
035
MPN:
153002
ANNEAU
depuis
£128,25
depuis
£128,25
Cette pièce remplace le numéro de pièce 131774
- et 1 plus. Cliquez pour voir les détails
#
036
MPN:
122145
DISQUE DE TRANSMISSION
depuis
£0,56
depuis
£0,56
#
037
MPN:
113412
ARTICULATION
depuis
£10,86
depuis
£10,86
#
038
MPN:
137435
RESSORT POUR COUSSIN
depuis
£17,07
depuis
£17,07
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE FREINAGE (AVEC ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-034.webp "FERRARI 348 (1993) TB / TS COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS ROUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - BATTERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC HORIZONTAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC VERTICAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS VERRES ET JOINTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS ESSUIE-GLACE ET MOUVEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS CARTER SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE VENTILATION D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-016.webp "FERRARI 348 (1993) TB / TS LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS POMPE À EAU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - COMMANDES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - SIMPLE ET DOUBLE DISQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022a.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-024.webp "FERRARI 348 (1993) TB / TS COUVERCLES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
