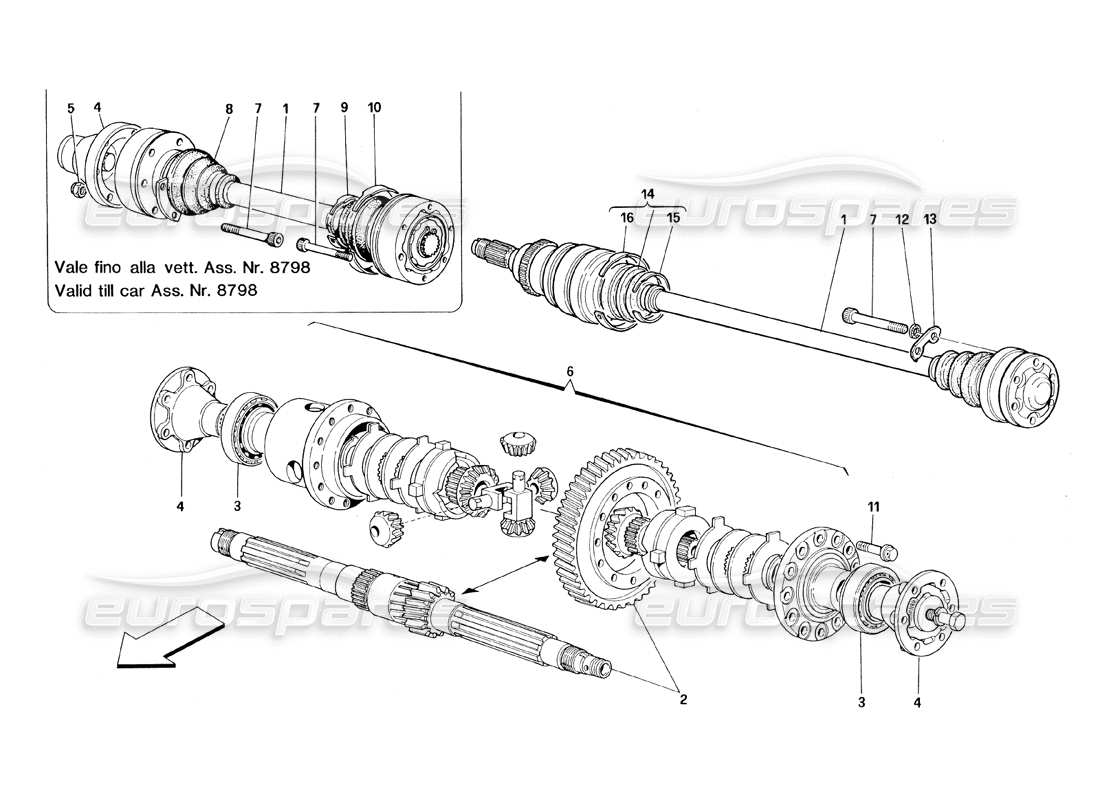

029 - Arbres de différentiel et d'essieu
Ferrari 348 (1993) TB / TS Differential & Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 116016
ARBRE D'ESSIEU
Valable jusqu'au car Ass. N° 8798
depuis £1 592,04
depuis £1 592,04
# 001
MPN: 139513
ARBRE D'ESSIEU
Valable à partir de la voiture Ass. N° 8799
depuis £2 439,44
depuis £2 439,44
# 002
MPN: 70000577
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
Valable pour les boîtes de vitesses 141685 et 152041
depuis £4 344,57
depuis £4 344,57
# 002
MPN: 70088653
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
Valable pour la boîte de vitesses 139499
# 003
MPN: 125390
PALIER
depuis £101,89
depuis £101,89

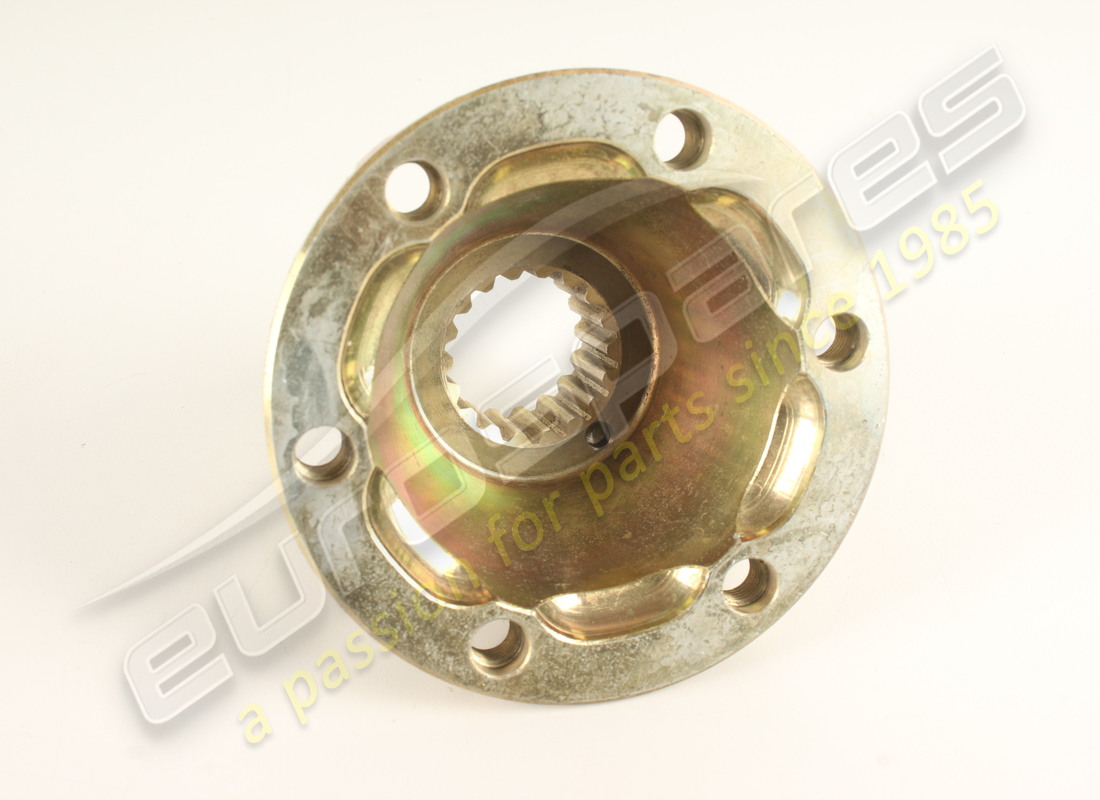

# 004
MPN: 128256
BRIDE POUR ACCOUPLEMENT D'AXE
Valable jusqu'au car Ass. N° 8798
depuis £73,00
depuis £73,00
# 004
MPN: 139898
BRIDE POUR ACCOUPLEMENT D'AXE
Valable à partir de la voiture Ass. N° 8799
depuis £84,79
depuis £84,79
# 005
MPN: 101633
ÉCROU D'ARBRE DE TRANSMISSION
(original)
depuis £5,15
depuis £5,15
# 006
MPN: 101626
DIFFÉRENTIEL COMPLET
Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 101623
# 006
MPN: 147258
DIFFÉRENTIEL COMPLET
Valable après épuisement des stocks de 101626
depuis £4 430,57
depuis £4 430,57
Cette pièce remplace le numéro de pièce 101626
# 007
MPN: 101632
BOULON D'ARBRE DE TRANSMISSION
depuis £21,24
depuis £21,24
Cette pièce remplace le numéro de pièce 103432 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 223916
VIS
depuis £1,43
depuis £1,43
Cette pièce remplace le numéro de pièce 181910
# 008
MPN: 95860404
Soufflet d'essieu
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 95860404/A
# 009
MPN: 117956
PETITE PINCE
Valable jusqu'au car Ass. N° 8798
depuis £2,77
depuis £2,77
# 010
MPN: 117957
GRANDE PINCE
Valable jusqu'au car Ass. N° 8798
depuis £3,56
depuis £3,56
# 011
MPN: 152613
VIS
depuis £8,17
depuis £8,17
# 012
MPN: 12605674
Rondelle
Valable à partir de la voiture Ass. N° 8799
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12605679
# 013
MPN: 149415
PLAQUE DE RACLAGE
Valable à partir de la voiture Ass. N° 8799
depuis £1,16
depuis £1,16
# 014
MPN: 70000868
KIT DE REMPLACEMENT DE PROTECTION - CÔTÉ ROUE
Valable à partir de la voiture Ass. N° 8799
depuis £69,56
depuis £69,56
Cette pièce remplace le numéro de pièce 70000782
# 014
MPN: 70006022
KIT DE REMPLACEMENT DE PROTECTION - CÔTÉ BOITE DE VITESSES
depuis £54,95
depuis £54,95
Cette pièce remplace le numéro de pièce 70000867
# 015
MPN: 154213
PETITE PINCE
Valable à partir de la voiture Ass. N° 8799
depuis £2,44
depuis £2,44
Cette pièce remplace le numéro de pièce 167570
# 016
MPN: 172347
GRANDE PINCE
depuis £4,22
depuis £4,22
Cette pièce remplace le numéro de pièce 154214 - et 1 plus. Cliquez pour voir les détails
