034 - Commande de frein à main

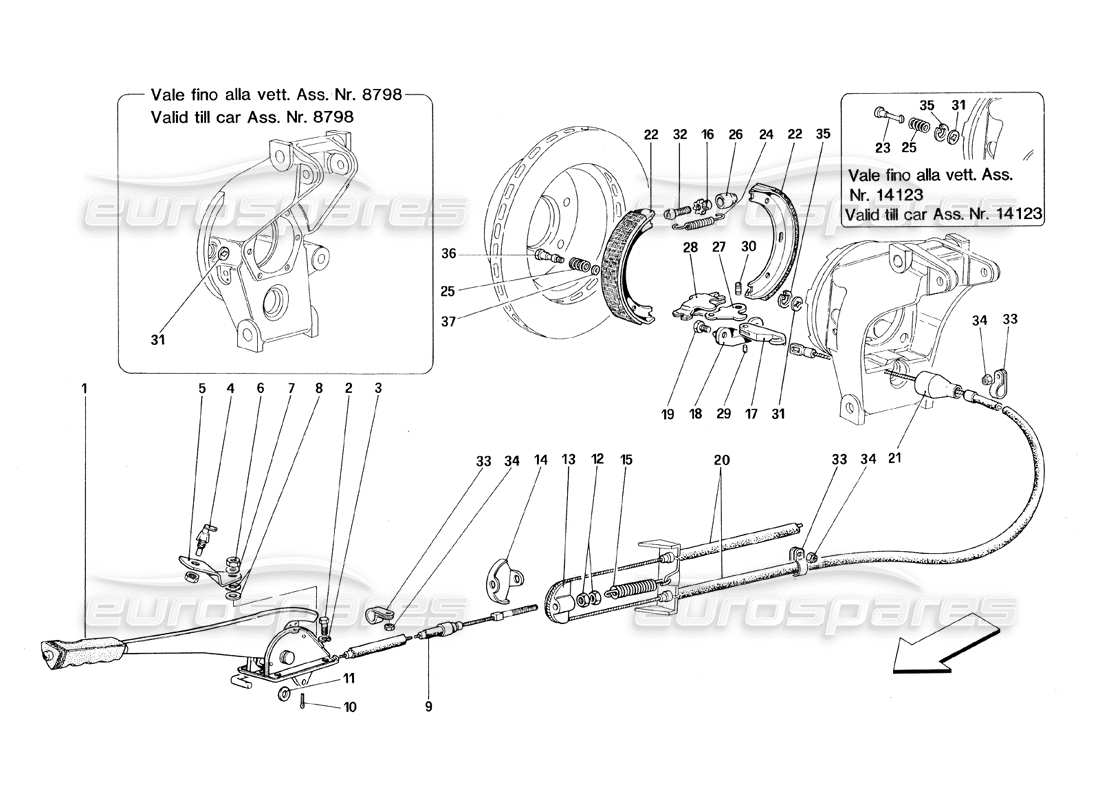

Ferrari 348 (1993) TB / TS Hand-Brake Control Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
141460
LEVIER DE FREIN À MAIN
Sans doublure Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
#
001
MPN:
154095
LEVIER DE FREIN À MAIN
Sans doublure - Valable après épuisement du stock de 141460
depuis
£380,07
depuis
£380,07
Cette pièce remplace le numéro de pièce 141460
- et 3 plus. Cliquez pour voir les détails
#
001
MPN:
629965..
garniture
Pour les couleurs de cuir, voir tableau
Remplacement
Remplacement
#
002
MPN:
10902124
VIS
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 10902111
- et 1 plus. Cliquez pour voir les détails
#
003
MPN:
127494
Rondelle
(quantité minimale de commande = 20)
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
004
MPN:
114318
CHANGER
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 114319
#
005
MPN:
114320
SUPPORT DE SUPPORT
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 114320 N/L/A
#
006
MPN:
15896470
NOIX
(quantité minimale de commande = 20)
depuis
£0,81
depuis
£0,81
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
007
MPN:
12605270
Rondelle
Remplacement
Remplacement
#
008
MPN:
10519377
Rondelle
Montage possible
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10519305 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
009
MPN:
141219
CÂBLE AVANT
depuis
£27,98
depuis
£27,98
#
010
MPN:
10796440
GOUPILLE FENDUE
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 10796401
- et 1 plus. Cliquez pour voir les détails
#
011
MPN:
10519624
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 10519601
- et 3 plus. Cliquez pour voir les détails
#
012
MPN:
16102311
NOIX
depuis
£0,41
depuis
£0,41
Cette pièce remplace le numéro de pièce 16102315
#
013
MPN:
118552
ANCRAGE POUR CÂBLE ARRIÈRE
depuis
£2,07
depuis
£2,07
#
014
MPN:
118553
PLAQUE
depuis
£16,00
depuis
£16,00
#
015
MPN:
104895
PRINTEMPS
depuis
£3,08
depuis
£3,08
#
016
MPN:
101286
VIS DE RÉGLAGE ÉCROU
depuis
£20,99
depuis
£20,99
Cette pièce remplace le numéro de pièce 680544
- et 6 plus. Cliquez pour voir les détails
#
017
MPN:
105270
FOURCHETTE
depuis
£14,41
depuis
£14,41
#
018
MPN:
106243
SUPPORT DE MOYEU PETIT BLOC
Valable jusqu'au car Ass. N° 6500
depuis
£98,96
depuis
£98,96
#
018
MPN:
142861
SUPPORT DE MOYEU PETIT BLOC
Valable à partir de la voiture Ass. N° 6501
depuis
£168,84
depuis
£168,84
#
019
MPN:
106242
VIS
Valable jusqu'au car Ass. N° 6500
depuis
£3,48
depuis
£3,48
#
019
MPN:
142856
VIS
Valable à partir de la voiture Ass. N° 6501
depuis
£2,55
depuis
£2,55
#
020
MPN:
141220
CÂBLE ARRIÈRE
depuis
£46,23
depuis
£46,23
#
021
MPN:
132129
LIMITE D'ARRÊT POUR GAINE DE FREIN À MAIN
Valable jusqu'au car Ass. N° 8798
depuis
£27,50
depuis
£27,50
Cette pièce remplace la pièce numéro 105735 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
021
MPN:
143938
LIMITE D'ARRÊT POUR GAINE DE FREIN À MAIN
Valable à partir de la voiture Ass. N° 8799
depuis
£17,13
depuis
£17,13
#
022
MPN:
134847
MACHOIRES DE FREIN À MAIN
Jeu de 4 (25 mm)
depuis
£36,25
depuis
£36,25
Cette pièce remplace le numéro de pièce 101270
- et 2 plus. Cliquez pour voir les détails
#
022
MPN:
142886
MACHOIRE DE FREIN COMPLÈTE
Valable à partir de la voiture Ass. N° 6501Not comme pièce de rechange maintenant remplacé par 159894 et 159908
Remplacement
Remplacement
#
022
MPN:
170701
MACHOIRE DE FREIN COMPLÈTE
depuis
£34,11
depuis
£34,11
Cette pièce remplace le numéro de pièce 162820
#
022
MPN:
170701/A
MACHOIRES DE FREIN COMPLÈTES
depuis
£78,00
depuis
£78,00
Cette pièce remplace le numéro de pièce 178382
#
023
MPN:
101275
GOUPILLE RESSORT DE FIXATION
Valable jusqu'au car Ass. N° 14123
depuis
£7,71
depuis
£7,71
Cette pièce remplace le numéro de pièce 680515
- et 2 plus. Cliquez pour voir les détails
#
024
MPN:
101276
RESSORT DE RAPPEL POUR MACHOIRES DE FREIN
depuis
£2,40
depuis
£2,40
Cette pièce remplace le numéro de pièce 680516
- et 6 plus. Cliquez pour voir les détails
#
025
MPN:
101277
PRINTEMPS
depuis
£2,39
depuis
£2,39
Cette pièce remplace le numéro de pièce 680517
#
026
MPN:
101279
SIÈGE POUR VIS DE RÉGLAGE
depuis
£31,50
depuis
£31,50
#
027
MPN:
101280
LEVIER DE COMMANDE INTERNE
depuis
£25,52
depuis
£25,52
Cette pièce remplace le numéro de pièce 680538
- et 5 plus. Cliquez pour voir les détails
#
028
MPN:
101281
LEVIER DE COMMANDE EXTERNE
depuis
£33,33
depuis
£33,33
Cette pièce remplace le numéro de pièce 680539
- et 5 plus. Cliquez pour voir les détails
#
029
MPN:
101282
FOURCHE DE FIXATION SUR AXE DE LEVIER INTERNE
depuis
£7,82
depuis
£7,82
Cette pièce remplace le numéro de pièce 680540
#
030
MPN:
101283
GOUPILLE COMMUNE
depuis
£16,45
depuis
£16,45
Cette pièce remplace le numéro de pièce 680541
#
031
MPN:
101284
PLAQUE POUR RESSORT
Valable jusqu'au car Ass. N° 14123
depuis
£3,04
depuis
£3,04
Cette pièce remplace le numéro de pièce 680542
#
032
MPN:
101285
VIS
depuis
£17,06
depuis
£17,06
Cette pièce remplace le numéro de pièce 680543
- et 10 plus. Cliquez pour voir les détails
#
033
MPN:
10418501
support
depuis
£1,14
depuis
£1,14
#
034
MPN:
12575411
NOIX
Remplacement
Remplacement
#
035
MPN:
11057276
BAGUE SEEGER
Valable à partir de la voiture Ass. N° 8799 et valable jusqu'au car Ass. N° 14123Lmm. 36--Valid de la voiture Ass. N° 14124
depuis
£0,47
depuis
£0,47
#
036
MPN:
156915
TIGE FILETÉE
Valable pour les détenteurs de hub 155426 et 155427
depuis
£17,58
depuis
£17,58
#
036
MPN:
156916
TIGE FILETÉE
L.mm. 29 Valable à partir de la voiture Ass. N° 14124 Valable pour les supports de moyeu 155426 et 155427
depuis
£56,49
depuis
£56,49
#
037
MPN:
12625221
Rondelle
Remplacement
Remplacement
-tb-_-ts-part-diagram-035.webp "FERRARI 348 (1993) TB / TS BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-036.webp "FERRARI 348 (1993) TB / TS COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-037a.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-038.webp "FERRARI 348 (1993) TB / TS SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-039a.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-040.webp "FERRARI 348 (1993) TB / TS SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-041.webp "FERRARI 348 (1993) TB / TS ROUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - BATTERIE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-042a.webp "FERRARI 348 (1993) TB / TS GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-043.webp "FERRARI 348 (1993) TB / TS COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC HORIZONTAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-044a.webp "FERRARI 348 (1993) TB / TS ÉQUIPEMENT - SAC VERTICAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-101.webp "FERRARI 348 (1993) TB / TS CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-102.webp "FERRARI 348 (1993) TB / TS STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-103.webp "FERRARI 348 (1993) TB / TS STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-104.webp "FERRARI 348 (1993) TB / TS CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-105.webp "FERRARI 348 (1993) TB / TS TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-106.webp "FERRARI 348 (1993) TB / TS CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-107a.webp "FERRARI 348 (1993) TB / TS ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-108a.webp "FERRARI 348 (1993) TB / TS TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-109.webp "FERRARI 348 (1993) TB / TS TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-110a.webp "FERRARI 348 (1993) TB / TS GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-111.webp "FERRARI 348 (1993) TB / TS CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-112.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-113.webp "FERRARI 348 (1993) TB / TS CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-114.webp "FERRARI 348 (1993) TB / TS DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-115.webp "FERRARI 348 (1993) TB / TS PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-116.webp "FERRARI 348 (1993) TB / TS PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-117.webp "FERRARI 348 (1993) TB / TS PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-118.webp "FERRARI 348 (1993) TB / TS PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-119.webp "FERRARI 348 (1993) TB / TS LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-120.webp "FERRARI 348 (1993) TB / TS PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-121.webp "FERRARI 348 (1993) TB / TS VERRES ET JOINTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122a.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122b.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122c.webp "FERRARI 348 (1993) TB / TS SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-122d.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-123a.webp "FERRARI 348 (1993) TB / TS TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-124a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-125a.webp "FERRARI 348 (1993) TB / TS TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126a.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126b.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-126c.webp "FERRARI 348 (1993) TB / TS TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-127.webp "FERRARI 348 (1993) TB / TS INSTRUMENTS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-128.webp "FERRARI 348 (1993) TB / TS FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-129.webp "FERRARI 348 (1993) TB / TS DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-130.webp "FERRARI 348 (1993) TB / TS ESSUIE-GLACE ET MOUVEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-131.webp "FERRARI 348 (1993) TB / TS RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-132a.webp "FERRARI 348 (1993) TB / TS SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-133.webp "FERRARI 348 (1993) TB / TS TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-134.webp "FERRARI 348 (1993) TB / TS UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-135.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-001.webp "FERRARI 348 (1993) TB / TS CARTER SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-002.webp "FERRARI 348 (1993) TB / TS VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-003.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-tb-_-ts-part-diagram-004.webp "FERRARI 348 (1993) TB / TS SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-tb-_-ts-part-diagram-005.webp "FERRARI 348 (1993) TB / TS SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-006.webp "FERRARI 348 (1993) TB / TS CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-007a.webp "FERRARI 348 (1993) TB / TS INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-008a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-009.webp "FERRARI 348 (1993) TB / TS POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-010.webp "FERRARI 348 (1993) TB / TS RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE VENTILATION D'ESSENCE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-011a.webp "FERRARI 348 (1993) TB / TS DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012a.webp "FERRARI 348 (1993) TB / TS COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-012b.webp "FERRARI 348 (1993) TB / TS PRISE D'AIR SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-013.webp "FERRARI 348 (1993) TB / TS BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014a.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-014b.webp "FERRARI 348 (1993) TB / TS SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-015.webp "FERRARI 348 (1993) TB / TS SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-016.webp "FERRARI 348 (1993) TB / TS LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-017.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-018.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-019.webp "FERRARI 348 (1993) TB / TS RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-020.webp "FERRARI 348 (1993) TB / TS POMPE À EAU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - COMMANDES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-021a.webp "FERRARI 348 (1993) TB / TS EMBRAYAGE - SIMPLE ET DOUBLE DISQUE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-022a.webp "FERRARI 348 (1993) TB / TS COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-023.webp "FERRARI 348 (1993) TB / TS BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-024.webp "FERRARI 348 (1993) TB / TS COUVERCLES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-025.webp "FERRARI 348 (1993) TB / TS ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-026.webp "FERRARI 348 (1993) TB / TS ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-027.webp "FERRARI 348 (1993) TB / TS COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-028.webp "FERRARI 348 (1993) TB / TS COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-029.webp "FERRARI 348 (1993) TB / TS ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-030a.webp "FERRARI 348 (1993) TB / TS PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-031.webp "FERRARI 348 (1993) TB / TS SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-032.webp "FERRARI 348 (1993) TB / TS SYSTÈME DE FREINAGE (AVEC ANTIDÉRAPANT) SCHÉMA DES PIÈCES")
-tb-_-ts-part-diagram-033.webp "FERRARI 348 (1993) TB / TS ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
