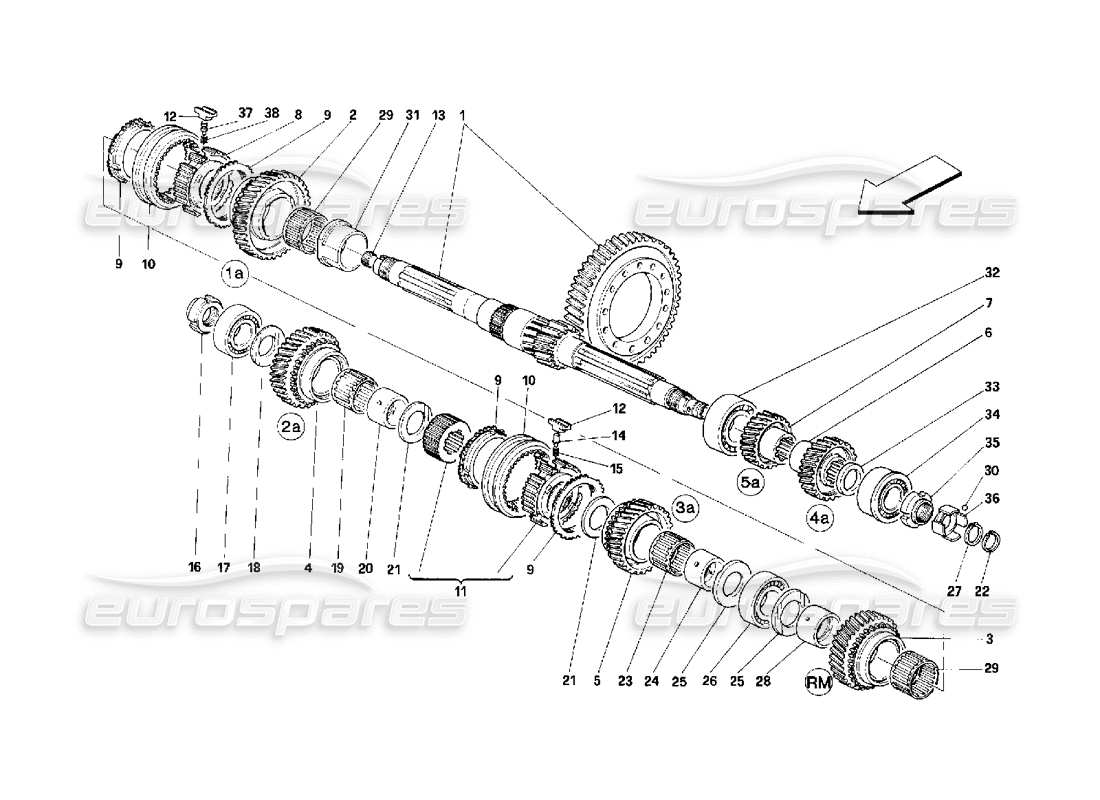

030 - Engrenages à arbre posé
Ferrari 348 (2.7 Motronic) Lay Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
70000577
RAPPORT DE TRANSMISSION COMPLET À PAIRE D'ENGRENAGES CONIQUES 16/57
depuis
£4 344,57
depuis
£4 344,57
#
002
MPN:
133951
COMPL. PIGNON POUR 1ST ENGRENAGE (Z.45)
- Avec le kit pignon pour 1st et marche arrière uniquement
depuis
£12,46
depuis
£12,46
#
003
MPN:
133933
COMPL. MARCHE ARRIÈRE (Z.39)
- Avec le kit pignon pour 1st et marche arrière uniquement
depuis
£249,72
depuis
£249,72
#
004
MPN:
133935
COMPL. PIGNON POUR 2ND ENGRENAGE (Z.40)
- Avec le kit pignon pour 2nd vitesse uniquement
Remplacement
Remplacement
#
005
MPN:
133937
COMPL. PIGNON POUR 3RD ENGRENAGE (Z.35)
- Avec le kit pignon pour 3rd vitesse uniquement
Remplacement
Remplacement
#
006
MPN:
138508
PIGNON POUR 4TH ENGRENAGE (Z.35)
- Avec le kit pignon pour 4th vitesse uniquement
depuis
£170,75
depuis
£170,75
#
007
MPN:
138510
PIGNON POUR 5TH ENGRENAGE (Z.31)
- Avec le kit pignon pour 5th engrenages uniquement - Pas pour les États-Unis et le CDN
Remplacement
Remplacement
#
007
MPN:
155967
PIGNON POUR 5TH ENGRENAGE (Z.31)
- Avec le kit pignon pour 5th engrenages uniquement - Valable pour les États-Unis et le Canada
#
008
MPN:
106039
CORPS DE SYCHRONISEUR
depuis
£225,01
depuis
£225,01
#
009
MPN:
156842
ANNEAU FLOTTANT POUR SYNCHRO.
Remplacement
Remplacement
#
010
MPN:
131804
MANCHON POUR SYNCHRONISEUR
depuis
£1 067,17
depuis
£1 067,17
#
011
MPN:
146230
SYNCHRONISEUR AVEC DOUILLE
depuis
£338,83
depuis
£338,83
Cette pièce remplace la pièce numéro 104711 que nous avons en stock
#
012
MPN:
106042
PLAQUET POUR SYNCHRONISEUR
depuis
£77,52
depuis
£77,52
#
013
MPN:
10269850
BOUCHON FILETÉ
depuis
£1,16
depuis
£1,16
#
014
MPN:
144669
ARTICULATION
depuis
£27,83
depuis
£27,83
#
015
MPN:
144670
RESSORT POUR COUSSIN
depuis
£0,74
depuis
£0,74
#
016
MPN:
153000
ANNEAU
depuis
£35,38
depuis
£35,38
Cette pièce remplace le numéro de pièce 131775
- et 1 plus. Cliquez pour voir les détails
#
017
MPN:
108656
PALIER
depuis
£363,35
depuis
£363,35
Cette pièce remplace le numéro de pièce 104257
#
018
MPN:
131881
ESPACEUR
depuis
£41,14
depuis
£41,14
#
019
MPN:
104254
CAGE À ROULEAU
depuis
£32,00
depuis
£32,00
#
020
MPN:
131365
COURSE DE CAGES À ROULEAU
depuis
£74,14
depuis
£74,14
#
021
MPN:
131421
ESPACEUR
depuis
£83,13
depuis
£83,13
#
022
MPN:
113087
joint
depuis
£40,57
depuis
£40,57
Cette pièce remplace le numéro de pièce 22804
#
023
MPN:
104254
CAGE À ROULEAU
depuis
£32,00
depuis
£32,00
#
024
MPN:
131365
COURSE DE CAGES À ROULEAU
depuis
£74,14
depuis
£74,14
#
025
MPN:
131400
ESPACEUR
depuis
£17,55
depuis
£17,55
#
026
MPN:
228055
PALIER
depuis
£50,30
depuis
£50,30
Cette pièce remplace le numéro de pièce 131056
- et 1 plus. Cliquez pour voir les détails
#
027
MPN:
11067276
BAGUE SEEGER
depuis
£0,53
depuis
£0,53
#
028
MPN:
131366
COURSE DE CAGES À ROULEAU
depuis
£98,39
depuis
£98,39
#
029
MPN:
104091
CAGE À ROULEAU
depuis
£27,00
depuis
£27,00
#
030
MPN:
10-16-11
BALLE
depuis
£0,47
depuis
£0,47
#
031
MPN:
131737
ESPACEUR
depuis
£113,73
depuis
£113,73
#
032
MPN:
131334
PALIER
depuis
£350,65
depuis
£350,65
#
033
MPN:
145329
ESPACEUR MM. 2,5
depuis
£13,12
depuis
£13,12
#
033
MPN:
145330
ESPACEUR MM. 2,6
depuis
£12,49
depuis
£12,49
#
033
MPN:
145331
ESPACEUR MM. 2,7
depuis
£13,12
depuis
£13,12
#
033
MPN:
145332
ESPACEUR MM. 2,8
depuis
£12,49
depuis
£12,49
#
033
MPN:
145333
ESPACEUR MM. 2,9
depuis
£12,60
depuis
£12,60
#
034
MPN:
155694
PALIER
depuis
£71,64
depuis
£71,64
Cette pièce remplace le numéro de pièce 149774
#
035
MPN:
153002
ANNEAU
depuis
£128,25
depuis
£128,25
Cette pièce remplace le numéro de pièce 131774
- et 1 plus. Cliquez pour voir les détails
#
036
MPN:
122145
DISQUE DE TRANSMISSION
depuis
£0,56
depuis
£0,56
#
037
MPN:
113412
ARTICULATION
depuis
£10,86
depuis
£10,86
#
038
MPN:
137435
RESSORT POUR COUSSIN
depuis
£17,07
depuis
£17,07
-part-diagram-031.webp "FERRARI 348 (2.7 MOTRONIC) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 348 (2.7 MOTRONIC) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 348 (2.7 MOTRONIC) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 348 (2.7 MOTRONIC) FREIN HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 348 (2.7 MOTRONIC) PÉDALE D'ACCÉLÉRATEUR ET SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME HYDRAULIQUE POUR ANTIDÉRAPANT SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 348 (2.7 MOTRONIC) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 348 (2.7 MOTRONIC) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 348 (2.7 MOTRONIC) BOÎTE DE DIRECTION ET TRINGLERIE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 348 (2.7 MOTRONIC) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 348 (2.7 MOTRONIC) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 348 (2.7 MOTRONIC) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 348 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 348 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 348 (2.7 MOTRONIC) ROUES SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 348 (2.7 MOTRONIC) GÉNÉRATEUR DE COURANT - DÉMARREUR DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 348 (2.7 MOTRONIC) COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 348 (2.7 MOTRONIC) ÉQUIPEMENT D'OUTILS SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 348 (2.7 MOTRONIC) CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 348 (2.7 MOTRONIC) STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 348 (2.7 MOTRONIC) STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 348 (2.7 MOTRONIC) CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 348 (2.7 MOTRONIC) TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 348 (2.7 MOTRONIC) CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 348 (2.7 MOTRONIC) PASSAGERS COMP. ISOLATIONS SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 348 (2.7 MOTRONIC) PASSAGERS COMP. ISOLATIONS SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 348 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 348 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 348 (2.7 MOTRONIC) TAPIS DES COMPARTIMENTS AVANT SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 348 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 348 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 348 (2.7 MOTRONIC) HAUT SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 348 (2.7 MOTRONIC) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 348 (2.7 MOTRONIC) DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 348 (2.7 MOTRONIC) CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 348 (2.7 MOTRONIC) DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 348 (2.7 MOTRONIC) PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 348 (2.7 MOTRONIC) PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 348 (2.7 MOTRONIC) PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 348 (2.7 MOTRONIC) PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 348 (2.7 MOTRONIC) PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 348 (2.7 MOTRONIC) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 348 (2.7 MOTRONIC) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 348 (2.7 MOTRONIC) VERRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 348 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 348 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 348 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 348 (2.7 MOTRONIC) DES PLACES SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME DE CEINTURES DE SÉCURITÉ PASSIVES SCHÉMA DES PIÈCES")
-part-diagram-132.webp "FERRARI 348 (2.7 MOTRONIC) TUNNEL - CHARPENTE ET GARNITURES SCHÉMA DES PIÈCES")
-part-diagram-133.webp "FERRARI 348 (2.7 MOTRONIC) TUNNELS - ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-134.webp "FERRARI 348 (2.7 MOTRONIC) TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-135.webp "FERRARI 348 (2.7 MOTRONIC) TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-136.webp "FERRARI 348 (2.7 MOTRONIC) TABLEAU DE BORD - STRUCTURE ET SUPPORTS SCHÉMA DES PIÈCES")
-part-diagram-137.webp "FERRARI 348 (2.7 MOTRONIC) TABLEAU DE BORD - GARNITURES ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-138.webp "FERRARI 348 (2.7 MOTRONIC) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-139.webp "FERRARI 348 (2.7 MOTRONIC) FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-140.webp "FERRARI 348 (2.7 MOTRONIC) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-141.webp "FERRARI 348 (2.7 MOTRONIC) ESSUIE-GLACE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-142.webp "FERRARI 348 (2.7 MOTRONIC) RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-part-diagram-143.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-144.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-145.webp "FERRARI 348 (2.7 MOTRONIC) TABLEAUX ÉLECTRIQUES SCHÉMA DES PIÈCES")
-part-diagram-146.webp "FERRARI 348 (2.7 MOTRONIC) UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-147.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 348 (2.7 MOTRONIC) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 348 (2.7 MOTRONIC) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 348 (2.7 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-part-diagram-004.webp "FERRARI 348 (2.7 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-part-diagram-005.webp "FERRARI 348 (2.7 MOTRONIC) SYNCHRONISATION - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 348 (2.7 MOTRONIC) CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 348 (2.7 MOTRONIC) INJECTION D'AIR - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 348 (2.7 MOTRONIC) DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 348 (2.7 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 348 (2.7 MOTRONIC) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 348 (2.7 MOTRONIC) DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 348 (2.7 MOTRONIC) COLLECTEURS ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 348 (2.7 MOTRONIC) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 348 (2.7 MOTRONIC) BOÎTIER DE PAPILLON ET LIAISON SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 348 (2.7 MOTRONIC) LUBRIFICATION - POMPES ET CARTERS D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 348 (2.7 MOTRONIC) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 348 (2.7 MOTRONIC) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 348 (2.7 MOTRONIC) POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 348 (2.7 MOTRONIC) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 348 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 348 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 348 (2.7 MOTRONIC) BOÎTIER DE DIFFÉRENTIEL DE BOÎTE DE VITESSES ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 348 (2.7 MOTRONIC) COUVERCLES DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 348 (2.7 MOTRONIC) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
