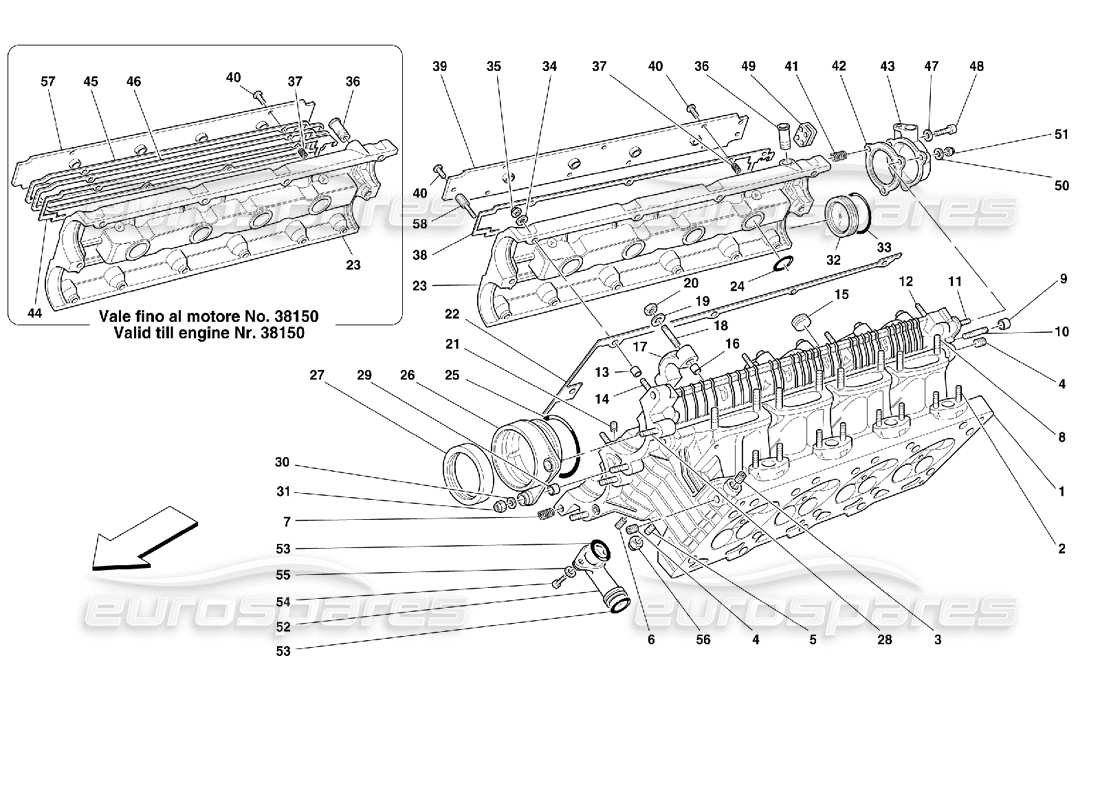

003 - Culasse droite
Ferrari 355 (2.7 Motronic) R.H. Cylinder Head Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 164038
CULASSE DROIT COMPLÈTE
-Valable jusqu'au numéro de moteur. 38150 – Pas comme pièce de rechange pour le moment – Remplacé par 166452
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 154014 que nous avons en stock
# 000
MPN: 166452
CULASSE DROIT COMPLÈTE
-Valable à partir du moteur n°. 38151
depuis £3 495,00
depuis £3 495,00
Cette pièce remplace le numéro de pièce 164038 - et 5 plus. Cliquez pour voir les détails
# 001
MPN: 154014
TÊTE DROITE
-Valable jusqu'au numéro de moteur. 38150 - Pas comme pièce de rechange - Avec la culasse complète 164038
depuis £3 495,00
depuis £3 495,00
# 001
MPN: 164882
TÊTE DROITE
-Valable à partir du moteur Nr. 38151 - Pas comme pièce de rechange - Avec la culasse complète 166452
Remplacement
Remplacement
# 002
MPN: 11500224
GOUJON
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11500221 - et 1 plus. Cliquez pour voir les détails
# 003
MPN: 14326150
BOUCHON FILETÉ
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12326150
# 004
MPN: 14326050
BOUCHON FILETÉ
depuis £1,00
depuis £1,00
# 005
MPN: 13543324
GOUJON
depuis £0,89
depuis £0,89
Cette pièce remplace le numéro de pièce 13543321
# 006
MPN: 13525270
INSERT FILETÉ
depuis £0,47
depuis £0,47
# 007
MPN: 13525470
INSERT FILETÉ
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 107333
# 008
MPN: 13516924
GOUJON
depuis £1,31
depuis £1,31
Cette pièce remplace le numéro de pièce 13516921
# 009
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 010
MPN: 13541324
GOUJON
depuis £1,03
depuis £1,03
Cette pièce remplace le numéro de pièce 13541321
# 011
MPN: 13541424
GOUJON
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 13541421
# 012
MPN: 13541124
GOUJON
-Jusqu'au numéro de moteur. 38150 quantité 10
depuis £12,35
depuis £12,35
Cette pièce remplace le numéro de pièce 13541121
# 013
MPN: 102725
GOUJON
depuis £0,67
depuis £0,67
# 014
MPN: 11500624
GOUJON
depuis £0,51
depuis £0,51
Cette pièce remplace la pièce numéro 11500621 que nous avons en stock
# 015
MPN: 127635
BOUCHON FILETÉ
depuis £1,51
depuis £1,51
Cette pièce remplace le numéro de pièce 183447
# 016
MPN: 102725
GOUJON
depuis £0,63
depuis £0,63
# 017
-
CASQUETTE
-Pas comme pièce de rechange-Avec la culasse complète
# 018
MPN: 13541424
GOUJON
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 13541421
# 019
MPN: 11197774
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 020
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 021
MPN: 141563
BOUCHON FILETÉ
depuis £0,92
depuis £0,92
Cette pièce remplace le numéro de pièce 194493
# 022
MPN: FCCG006
JEU DE JOINTS DE COUVERCLE DE CAME
Joints avec joints de bougie uniquement
depuis £48,12
depuis £48,12
# 022
MPN: FCCG006/A
KIT DE JOINTS ET JOINTS DE COUVERCLE DE CAMES
Comprend FCCG006 et les sceaux – x2 117275 / x4 163987 / x8 149554 / x4 158349.
# 023
MPN: 154653
COUVERCLE CULASSE DROIT
-Valable jusqu'au numéro de moteur. 38150 - Pas comme pièce de rechange - Avec la culasse complète 164038
# 023
MPN: 163623
COUVERCLE CULASSE DROIT
-Valable à partir du moteur Nr. 38151 - Pas comme pièce de rechange - Avec la culasse complète 166452
# 024
MPN: 149554
OU JOINT
depuis £1,69
depuis £1,69
# 025
MPN: 158349
OU JOINT
depuis £2,51
depuis £2,51
# 026
MPN: 158330
PETIT COUVERCLE AVANT
depuis £571,68
depuis £571,68
# 027
MPN: 163987
BAGUE D'ÉTANCHÉITÉ
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 136526
# 028
MPN: 11500424
GOUJON
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 11500421
# 029
MPN: 102725
GOUJON
depuis £0,66
depuis £0,66
# 030
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 031
MPN: 102741
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 148023
PETIT COUVERCLE ARRIÈRE
depuis £13,20
depuis £13,20
# 033
MPN: 117275
OU JOINT
depuis £2,93
depuis £2,93
# 034
MPN: 12604274
Rondelle
-Jusqu'au numéro de moteur. 38150 quantité 12
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12604271 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 100044
NOIX
-Jusqu'au numéro de moteur. 38150 quantité 12
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 151230
# 036
MPN: 154525
SYNDICAT
depuis £26,85
depuis £26,85
# 037
MPN: 13525170
INSERT FILETÉ
-Jusqu'au numéro de moteur. 38150 quantité 4
depuis £0,48
depuis £0,48
# 038
MPN: 163621
joint
-Valable à partir du moteur n°. 38151
depuis £5,40
depuis £5,40
# 039
MPN: 163607
COUVERTURE
-Valable à partir du moteur n°. 38151
depuis £483,45
depuis £483,45
# 040
MPN: 160784
VIS
-Jusqu'au numéro de moteur. 38150 quantité 4
depuis £0,61
depuis £0,61
# 041
MPN: 13525470
INSERT FILETÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 107333
# 042
MPN: 140787
joint
(quantité minimale de commande = 4)
depuis £7,13
depuis £7,13
# 043
MPN: 151275
SUPPORT CAPTEUR PHASE RH
depuis £437,83
depuis £437,83
# 044
MPN: 155476
joint
depuis £5,06
depuis £5,06
# 044
MPN: 164261
joint
-Valable jusqu'au numéro de moteur. 38150 – Pas comme pièce de rechange pour le moment – Remplacé par 168703
Remplacement
Remplacement
# 044
MPN: 168703
joint
-Valable jusqu'au numéro de moteur. 38150 – Remplacé par 164261
depuis £149,92
depuis £149,92
Cette pièce remplace le numéro de pièce 164261 - et 2 plus. Cliquez pour voir les détails
# 045
MPN: 164917
JOINT SUPÉRIEUR
-Pas comme pièce de rechange
Remplacement
Remplacement
# 046
MPN: 164918
JOINT INFÉRIEUR
-Pas comme pièce de rechange
Remplacement
Remplacement
# 047
MPN: 12604274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12604271 - et 1 plus. Cliquez pour voir les détails
# 048
MPN: 14305521
VIS
depuis £0,53
depuis £0,53
# 049
MPN: 163861
Passe-câble
-Valable à partir du moteur n°. 38151
depuis £41,52
depuis £41,52
# 050
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 051
MPN: 12575411
NOIX
Remplacement
Remplacement
# 052
MPN: 151485
CONDUIT D'ÉCHAPPEMENT D'HUILE
depuis £203,53
depuis £203,53
# 053
MPN: 147278
OU JOINT
depuis £0,98
depuis £0,98
# 054
MPN: 14304224
VIS
depuis £0,50
depuis £0,50
# 055
MPN: 12601174
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 056
MPN: 138392
NOIX
(quantité minimale de commande = 25)
depuis £0,61
depuis £0,61
# 057
MPN: 155470
COUVERTURE
-Valable jusqu'au numéro de moteur. 38150
depuis £495,00
depuis £495,00
# 058
MPN: 163582
GOUPILLE DE FIXATION DES COUVERCLES
-Valable à partir du moteur n°. 38151
depuis £25,47
depuis £25,47
-part-diagram-004.webp "FERRARI 355 (2.7 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-part-diagram-005.webp "FERRARI 355 (2.7 MOTRONIC) SYNCHRONISATION - POUSSOIRS ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 355 (2.7 MOTRONIC) CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'INJECTION - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 355 (2.7 MOTRONIC) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTES À AIR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 355 (2.7 MOTRONIC) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 355 (2.7 MOTRONIC) SUPPORTS ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 355 (2.7 MOTRONIC) PÉDALE D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 355 (2.7 MOTRONIC) POMPES ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE REFROIDISSEMENT - NOURICE SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 355 (2.7 MOTRONIC) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À EAU ET ÉCHANGEUR DE CHALEUR HUILE-EAU SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 355 (2.7 MOTRONIC) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 355 (2.7 MOTRONIC) COUVERCLES DE BOÎTE DE VITESSES ET LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 355 (2.7 MOTRONIC) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 355 (2.7 MOTRONIC) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 355 (2.7 MOTRONIC) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME HYDRAULIQUE POUR ABS SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 355 (2.7 MOTRONIC) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTIER DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTIER DE DIRECTION MÉCANIQUE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 355 (2.7 MOTRONIC) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 355 (2.7 MOTRONIC) POMPE DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 355 (2.7 MOTRONIC) ROUES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 355 (2.7 MOTRONIC) GÉNÉRATEUR DE COURANT - DÉMARREUR - BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 355 (2.7 MOTRONIC) COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 355 (2.7 MOTRONIC) ÉQUIPEMENT D'OUTILS SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 355 (2.7 MOTRONIC) ROUE DE SECOURS ET ÉQUIPEMENT - EN OPTION- SCHÉMA DES PIÈCES")
-part-diagram-100.webp "FERRARI 355 (2.7 MOTRONIC) CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 355 (2.7 MOTRONIC) CORPS - UNITÉS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 355 (2.7 MOTRONIC) STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 355 (2.7 MOTRONIC) STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 355 (2.7 MOTRONIC) CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 355 (2.7 MOTRONIC) TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 355 (2.7 MOTRONIC) CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 355 (2.7 MOTRONIC) CARROSSERIE - BOUCLIERS ET TIMONERIES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 355 (2.7 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 355 (2.7 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 355 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 355 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 355 (2.7 MOTRONIC) HAUT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE HYDRAULIQUE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 355 (2.7 MOTRONIC) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 355 (2.7 MOTRONIC) CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 355 (2.7 MOTRONIC) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 355 (2.7 MOTRONIC) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 355 (2.7 MOTRONIC) VERRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 355 (2.7 MOTRONIC) TUNNEL - OSSATURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-132.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-133.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-134.webp "FERRARI 355 (2.7 MOTRONIC) SACS GONFLABLES SCHÉMA DES PIÈCES")
-part-diagram-135.webp "FERRARI 355 (2.7 MOTRONIC) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-136.webp "FERRARI 355 (2.7 MOTRONIC) FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-137.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-138.webp "FERRARI 355 (2.7 MOTRONIC) ESSUIE-GLACE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-139.webp "FERRARI 355 (2.7 MOTRONIC) RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-part-diagram-140.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-141.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAUX ÉLECTRIQUES - COMPARTIMENT PASSAGERS SCHÉMA DES PIÈCES")
-part-diagram-142.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAUX ET APPAREILS ÉLECTRIQUES - PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-143.webp "FERRARI 355 (2.7 MOTRONIC) UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-144.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 355 (2.7 MOTRONIC) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 355 (2.7 MOTRONIC) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
