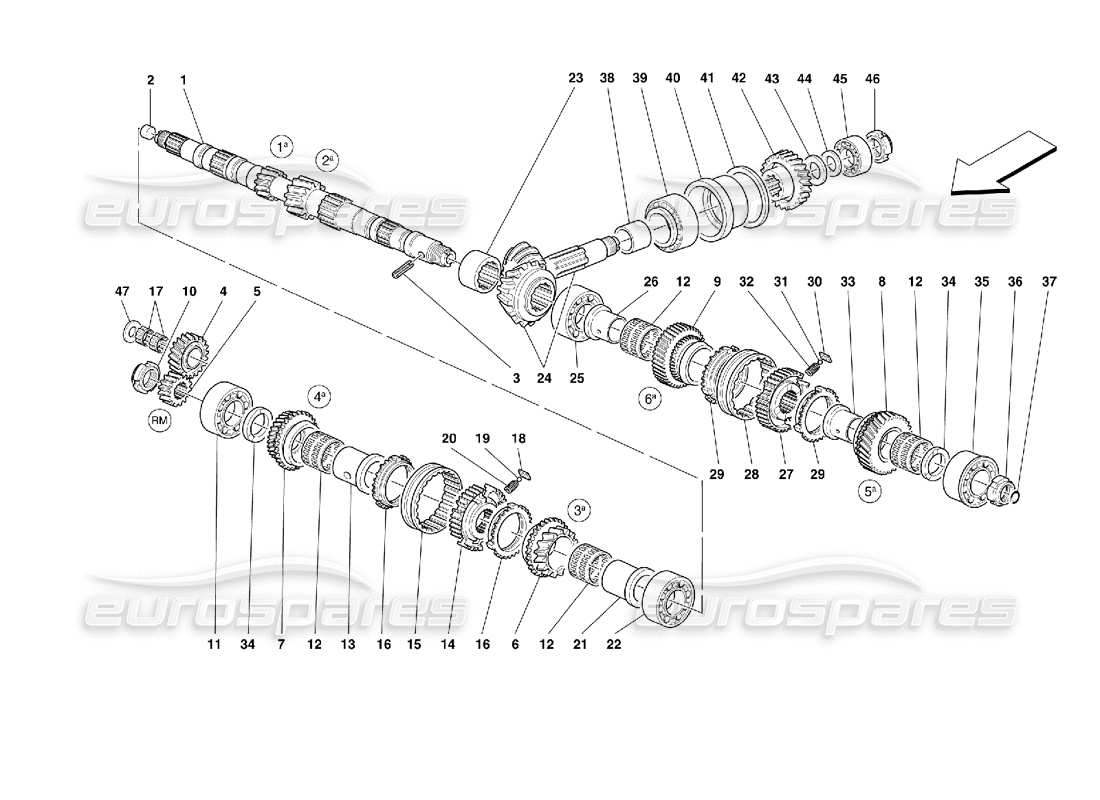

029 - Engrenages de l'arbre principal
Ferrari 355 (2.7 Motronic) Main Shaft Gears Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 70000828

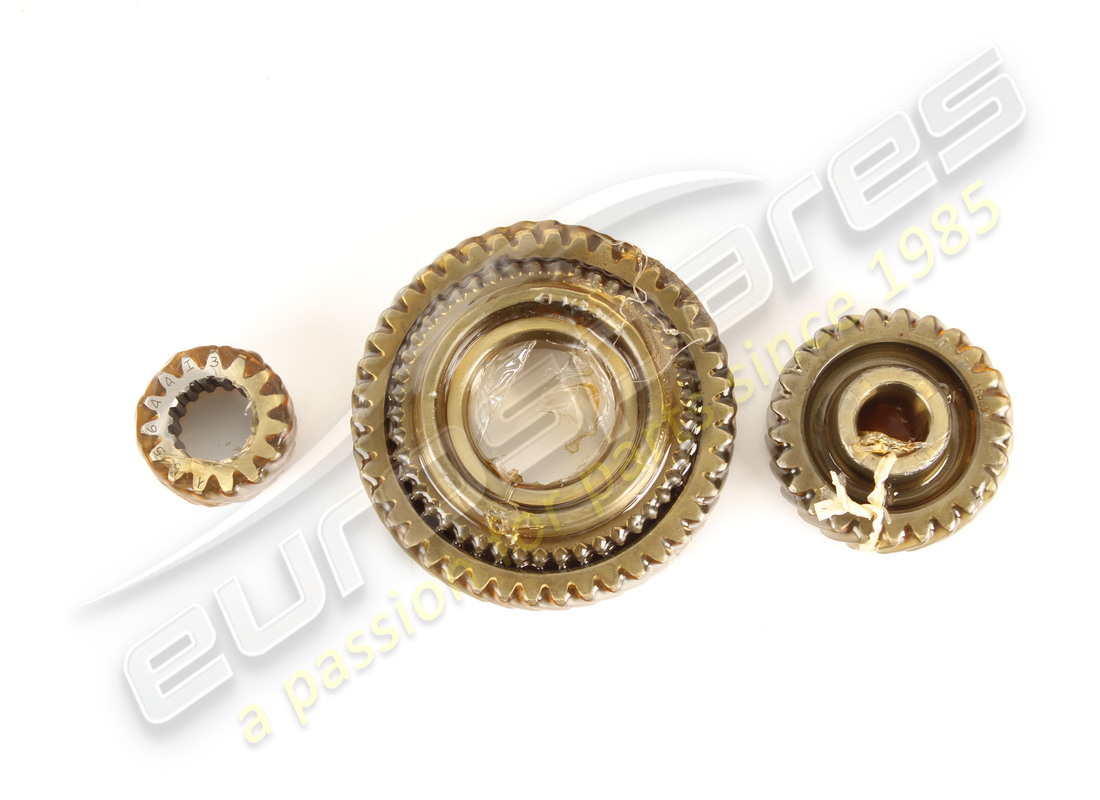

KIT COMPLET DE PIGNON POUR ENGRENAGE PRINCIPAL SHAFT/1ST ET 2ND ENGRENAGE
depuis £4 304,59
depuis £4 304,59
# 000
MPN: 70000829
KIT COMPLET PIGNON POUR NEUTRE/MARCHE ARRIÈRE
-Valable jusqu'à la boîte de vitesses Nr. 348 - Valable pour la broche 153992 - Voir tableau 27 Pos. 2 - Pas comme pièce de rechange maintenant - Remplacé par 70000846
depuis £1 815,80
depuis £1 815,80
# 000
MPN: 70000830
KIT COMPLET DE PIGNON POUR 3RD ENGRENAGES
depuis £1 385,38
depuis £1 385,38
# 000
MPN: 70000831
KIT COMPLET DE PIGNON POUR 4TH ENGRENAGES
depuis £1 395,08
depuis £1 395,08
# 000
MPN: 70000832
KIT COMPLET DE PIGNON POUR 5TH ENGRENAGES
depuis £1 685,77
depuis £1 685,77
# 000
MPN: 70000833
KIT COMPLET DE PIGNON POUR 6TH ENGRENAGES
-Pas pour CH
depuis £1 685,77
depuis £1 685,77
# 000
MPN: 70000838
KIT COMPLET DE PIGNON POUR 6TH ENGRENAGES
-Valable pour le CH
depuis £1 447,93
depuis £1 447,93
# 000
MPN: 70000846
KIT COMPLET PIGNON POUR NEUTRE/MARCHE ARRIÈRE
-Valable à partir de la boîte de vitesses Nr. 349 - Valable pour la broche 160937 - Voir tableau 27 Pos. 2
depuis £3 145,89
depuis £3 145,89
Cette pièce remplace la pièce numéro 70000829 que nous avons en stock
# 001
MPN: 156925
ARBRE PRINCIPAL POUR LEVIER DE VITESSES
-Pas comme pièce de rechange - Avec le kit complet de pignon pour le pignon principal shaft/1st et le pignon 2nd uniquement
# 002
MPN: 14328401
PRISE
depuis £0,53
depuis £0,53
# 003
MPN: 14601470
GOUPILLE FLEXIBLE
depuis £0,71
depuis £0,71
# 004
MPN: 155653
ENGRENAGE RALENTI POUR NEUTRE/MARCHE ARRIÈRE
-Pas comme pièce de rechange - Avec le kit pignon pour Neutre/Arrière uniquement - Valable pour le kit pignon complet pour Neutre/Arrière 70000829
depuis £222,60
depuis £222,60
# 004
MPN: 160942
ENGRENAGE RALENTI POUR NEUTRE/MARCHE ARRIÈRE
-Pas comme pièce de rechange - Avec le kit pignon Neutre/Arrière uniquement Valable pour le kit pignon complet Neutre/Arrière 70000846
depuis £222,60
depuis £222,60
# 005
MPN: 155644
ENGRENAGE DE CONDUITE RM
-Pas comme pièce de rechange - Avec le kit pignon pour Neutre/Recul uniquement
# 006
MPN: 157260
PIGNON POUR 3RD ENGRENAGES
-Pas comme pièce de rechange - Avec le kit complet pignon pour 3rd vitesse uniquement
# 007
MPN: 155657
PIGNON POUR 4TH ENGRENAGES
-Pas comme pièce de rechange - Avec le kit complet pignon pour 4th vitesse uniquement
# 008
MPN: 155658
PIGNON POUR 5TH ENGRENAGES
-Pas comme pièce de rechange - Avec le kit complet pignon pour 5th vitesse uniquement
depuis £147,00
depuis £147,00
# 009
MPN: 155659
PIGNON POUR 6TH ENGRENAGES
-Pas comme pièce de rechange - Avec le kit complet pignon pour 6th vitesse uniquement - Valable pour CH
# 009
MPN: 161913
PIGNON POUR 6TH ENGRENAGES
-Pas comme pièce de rechange - Avec le kit complet pignon pour rapport 6th uniquement - Pas pour CH
# 010
MPN: 125480
ANNEAU
depuis £32,26
depuis £32,26
# 011
MPN: 157179
PALIER
depuis £144,82
depuis £144,82
# 012
MPN: 107525
CAGE À ROULEAU
depuis £8,37
depuis £8,37
# 013
MPN: 151576
BAGUE
depuis £75,60
depuis £75,60
# 014
MPN: 161015
CORPS DE SYNCHRONISATEUR
depuis £226,26
depuis £226,26
# 015
MPN: 152198
MANCHON POUR SYNCHRONISEUR
depuis £198,29
depuis £198,29
# 016
MPN: 155155
ANNEAU DE SYNCHRONISATION
depuis £483,48
depuis £483,48
# 017
MPN: 104734
CAGE À ROULEAU
depuis £5,98
depuis £5,98
# 018
MPN: 152195
PLAQUET POUR SYNCHRONISEUR
depuis £0,52
depuis £0,52
# 019
MPN: 152197
BALLE
depuis £2,41
depuis £2,41
# 020
MPN: 161016
RESSORT POUR SYNCHRONISEUR
depuis £3,29
depuis £3,29
# 021
MPN: 152914
BAGUE
depuis £341,33
depuis £341,33
# 022
MPN: 157177
PALIER
depuis £88,75
depuis £88,75
# 023
MPN: 138694
ESPACEUR
depuis £36,32
depuis £36,32
# 024
MPN: 163866
ENSEMBLE DE BISEAUX COMPLET
-Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 138745
# 024
MPN: 168047
ENSEMBLE DE BISEAUX COMPLET
-Valable après épuisement du stock de 163866
depuis £781,77
depuis £781,77
Cette pièce remplace le numéro de pièce 163866
# 025
MPN: 157178
PALIER
depuis £152,45
depuis £152,45
# 026
MPN: 152386
BAGUE
depuis £187,17
depuis £187,17
# 027
MPN: 152207
CORPS DE SYNCHRONISATEUR
depuis £198,19
depuis £198,19
# 028
MPN: 152206
MANCHON POUR SYNCHRONISEUR
depuis £49,05
depuis £49,05
# 029
MPN: 152209
ANNEAU DE SYNCHRONISATION
depuis £109,00
depuis £109,00
# 030
MPN: 152195
PLAQUET POUR SYNCHRONISEUR
depuis £0,52
depuis £0,52
# 031
MPN: 152197
BALLE
depuis £2,41
depuis £2,41
# 032
MPN: 152196
RESSORT POUR SYNCHRONISEUR
depuis £0,57
depuis £0,57
# 033
MPN: 151576
BAGUE
depuis £75,60
depuis £75,60
# 034
MPN: 149365
ESPACEUR MM. 3,4
depuis £40,73
depuis £40,73
# 034
MPN: 149366
ESPACEUR MM. 3,5
depuis £48,44
depuis £48,44
# 034
MPN: 149367
ESPACEUR MM. 3,6
depuis £44,03
depuis £44,03
# 034
MPN: 149368
ESPACEUR MM. 3,7
depuis £13,20
depuis £13,20
# 034
MPN: 149369
ESPACEUR MM. 3,8
depuis £9,12
depuis £9,12
# 034
MPN: 149370
ESPACEUR MM. 3,9
depuis £38,16
depuis £38,16
# 034
MPN: 149371
ESPACEUR MM. 4,0
depuis £14,30
depuis £14,30
# 034
MPN: 149372
ESPACEUR MM. 4,1
depuis £31,92
depuis £31,92
# 034
MPN: 153457
ESPACEUR MM. 4,2
depuis £36,32
depuis £36,32
# 034
MPN: 153459
ESPACEUR MM. 4,3
depuis £36,32
depuis £36,32
# 034
MPN: 164932
ESPACEUR MM. 4,4
depuis £7,04
depuis £7,04
# 034
MPN: 164933
ESPACEUR MM. 4,5
depuis £7,04
depuis £7,04
# 034
MPN: 168073
ESPACEUR MM. 4,6
depuis £59,45
depuis £59,45
# 035
MPN: 155694
PALIER
depuis £71,64
depuis £71,64
Cette pièce remplace le numéro de pièce 149774
# 036
MPN: 153000
ANNEAU
depuis £33,70
depuis £33,70
Cette pièce remplace le numéro de pièce 131775 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 109724
OU JOINT
depuis £0,79
depuis £0,79
# 038
MPN: 131335
SAC POUR ROULEMENTS
depuis £300,69
depuis £300,69
# 039
MPN: 131015
PALIER
depuis £243,92
depuis £243,92
# 040
MPN: 131356
SAC POUR ROULEMENT
Remplacement
Remplacement
# 041
MPN: 131388
ESPACEUR MM. 1,8
depuis £31,50
depuis £31,50
# 041
MPN: 131389
ESPACEUR MM. 1,9
depuis £19,81
depuis £19,81
# 041
MPN: 131390
ESPACEUR MM. 2,0
depuis £31,50
depuis £31,50
# 041
MPN: 131391
ESPACEUR MM. 2,1
depuis £15,75
depuis £15,75
# 041
MPN: 131392
ESPACEUR MM. 2,2
depuis £12,60
depuis £12,60
# 041
MPN: 131393
ESPACEUR MM. 2,3
depuis £3,06
depuis £3,06
# 042
MPN: 156366
ENGRENAGE MENE SUR PIGNON
-Pas comme pièce de rechange - Avec le couple de transmission par engrenages - Voir Tableau 23 - Valable pour CH
# 042
MPN: 160060
ENGRENAGE MENE SUR PIGNON
-Pas comme pièce de rechange - Avec le couple de transmission par engrenages - Voir tableau 23 - Pas pour CH
# 043
MPN: 157319
ESPACEUR
depuis £122,68
depuis £122,68
# 044
MPN: 131374
ESPACEUR MM. 1,8
depuis £10,12
depuis £10,12
# 044
MPN: 131375
ESPACEUR MM. 1,9
depuis £20,51
depuis £20,51
# 044
MPN: 131376
ESPACEUR MM. 2,0
depuis £10,12
depuis £10,12
# 044
MPN: 131377
ESPACEUR MM. 2,1
depuis £12,10
depuis £12,10
# 044
MPN: 131378
ESPACEUR MM. 2,2
depuis £10,12
depuis £10,12
# 044
MPN: 131379
ESPACEUR MM. 2,3
depuis £40,73
depuis £40,73
# 044
MPN: 141044
ESPACEUR MM. 1,95
depuis £17,61
depuis £17,61
# 044
MPN: 141046
ESPACEUR MM. 2,05
depuis £3,71
depuis £3,71
# 044
MPN: 141048
ESPACEUR MM. 2,15
depuis £3,78
depuis £3,78
# 044
MPN: 157993
ESPACEUR MM. 2,4
depuis £3,71
depuis £3,71
Cette pièce remplace la pièce numéro 131393 que nous avons en stock
# 044
MPN: 157994
ESPACEUR MM. 2,5
depuis £4,42
depuis £4,42
# 045
MPN: 131016
PALIER
depuis £64,52
depuis £64,52
# 046
MPN: 105137
ANNEAU
depuis £43,64
depuis £43,64
# 046
MPN: RNT-45
OUTIL POUR ÉCROUS À ANNEAU
À utiliser avec l'écrou numéro de pièce 105137
depuis £90,40
depuis £90,40
# 047
MPN: 131425
ESPACEUR MM. 2,5
-Valable jusqu'à la boîte de vitesses Nr. 1738 et 198 CH - Valable pour le couvercle latéral droit 154638 - Voir Tableau 27
depuis £9,46
depuis £9,46
# 047
MPN: 160929
ESPACEUR MM. 3,5
-Valable à partir de la boîte de vitesses Nr. 1739 et 199 CH - Valable pour le couvercle latéral droit 163819 - Voir Tableau 27
depuis £7,91
depuis £7,91
# 047
MPN: 160939
ESPACEUR MM. 3,4
-Valable à partir de la boîte de vitesses Nr. 1739 et 199 CH - Valable pour le couvercle latéral droit 163819 - Voir Tableau 27
depuis £7,48
depuis £7,48
# 047
MPN: 160940
ESPACEUR MM. 3,6
-Valable à partir de la boîte de vitesses Nr. 1739 et 199 CH - Valable pour le couvercle latéral droit 163819 - Voir Tableau 27
depuis £8,47
depuis £8,47
# 047
MPN: 165484
ESPACEUR MM. 2,4
-Valable jusqu'à la boîte de vitesses Nr. 1738 et 198 CH - Valable pour le couvercle latéral droit 154638 - Voir Tableau 27
depuis £9,46
depuis £9,46
# 047
MPN: 165485
ESPACEUR MM. 2,6
-Valable jusqu'à la boîte de vitesses Nr. 1738 et 198 CH - Valable pour le couvercle latéral droit 154638 - Voir Tableau 27
depuis £9,46
depuis £9,46
-part-diagram-030.webp "FERRARI 355 (2.7 MOTRONIC) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 355 (2.7 MOTRONIC) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME HYDRAULIQUE POUR ABS SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 355 (2.7 MOTRONIC) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTIER DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTIER DE DIRECTION MÉCANIQUE SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 355 (2.7 MOTRONIC) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 355 (2.7 MOTRONIC) POMPE DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 355 (2.7 MOTRONIC) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 355 (2.7 MOTRONIC) ROUES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 355 (2.7 MOTRONIC) GÉNÉRATEUR DE COURANT - DÉMARREUR - BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 355 (2.7 MOTRONIC) COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 355 (2.7 MOTRONIC) ÉQUIPEMENT D'OUTILS SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 355 (2.7 MOTRONIC) ROUE DE SECOURS ET ÉQUIPEMENT - EN OPTION- SCHÉMA DES PIÈCES")
-part-diagram-100.webp "FERRARI 355 (2.7 MOTRONIC) CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 355 (2.7 MOTRONIC) CORPS - UNITÉS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 355 (2.7 MOTRONIC) STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 355 (2.7 MOTRONIC) STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 355 (2.7 MOTRONIC) CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 355 (2.7 MOTRONIC) TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 355 (2.7 MOTRONIC) CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 355 (2.7 MOTRONIC) CARROSSERIE - BOUCLIERS ET TIMONERIES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 355 (2.7 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 355 (2.7 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 355 (2.7 MOTRONIC) TAPIS DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 355 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 355 (2.7 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 355 (2.7 MOTRONIC) HAUT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE HYDRAULIQUE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 355 (2.7 MOTRONIC) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 355 (2.7 MOTRONIC) CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 355 (2.7 MOTRONIC) PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 355 (2.7 MOTRONIC) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 355 (2.7 MOTRONIC) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 355 (2.7 MOTRONIC) VERRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 355 (2.7 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 355 (2.7 MOTRONIC) TUNNEL - OSSATURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-132.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-133.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-134.webp "FERRARI 355 (2.7 MOTRONIC) SACS GONFLABLES SCHÉMA DES PIÈCES")
-part-diagram-135.webp "FERRARI 355 (2.7 MOTRONIC) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-136.webp "FERRARI 355 (2.7 MOTRONIC) FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-137.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-138.webp "FERRARI 355 (2.7 MOTRONIC) ESSUIE-GLACE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-139.webp "FERRARI 355 (2.7 MOTRONIC) RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-part-diagram-140.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-141.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAUX ÉLECTRIQUES - COMPARTIMENT PASSAGERS SCHÉMA DES PIÈCES")
-part-diagram-142.webp "FERRARI 355 (2.7 MOTRONIC) TABLEAUX ET APPAREILS ÉLECTRIQUES - PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-143.webp "FERRARI 355 (2.7 MOTRONIC) UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-144.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 355 (2.7 MOTRONIC) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 355 (2.7 MOTRONIC) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 355 (2.7 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-part-diagram-004.webp "FERRARI 355 (2.7 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-part-diagram-005.webp "FERRARI 355 (2.7 MOTRONIC) SYNCHRONISATION - POUSSOIRS ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 355 (2.7 MOTRONIC) CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'INJECTION - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 355 (2.7 MOTRONIC) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 355 (2.7 MOTRONIC) DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTES À AIR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 355 (2.7 MOTRONIC) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 355 (2.7 MOTRONIC) SUPPORTS ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 355 (2.7 MOTRONIC) PÉDALE D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 355 (2.7 MOTRONIC) POMPES ET CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 355 (2.7 MOTRONIC) SYSTÈME DE REFROIDISSEMENT - NOURICE SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 355 (2.7 MOTRONIC) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 355 (2.7 MOTRONIC) POMPE À EAU ET ÉCHANGEUR DE CHALEUR HUILE-EAU SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 355 (2.7 MOTRONIC) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 355 (2.7 MOTRONIC) COMMANDE DE DÉBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 355 (2.7 MOTRONIC) BOÎTE DE VITESSES - CARTER DE DIFFÉRENTIEL ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 355 (2.7 MOTRONIC) COUVERCLES DE BOÎTE DE VITESSES ET LUBRIFICATION SCHÉMA DES PIÈCES")
