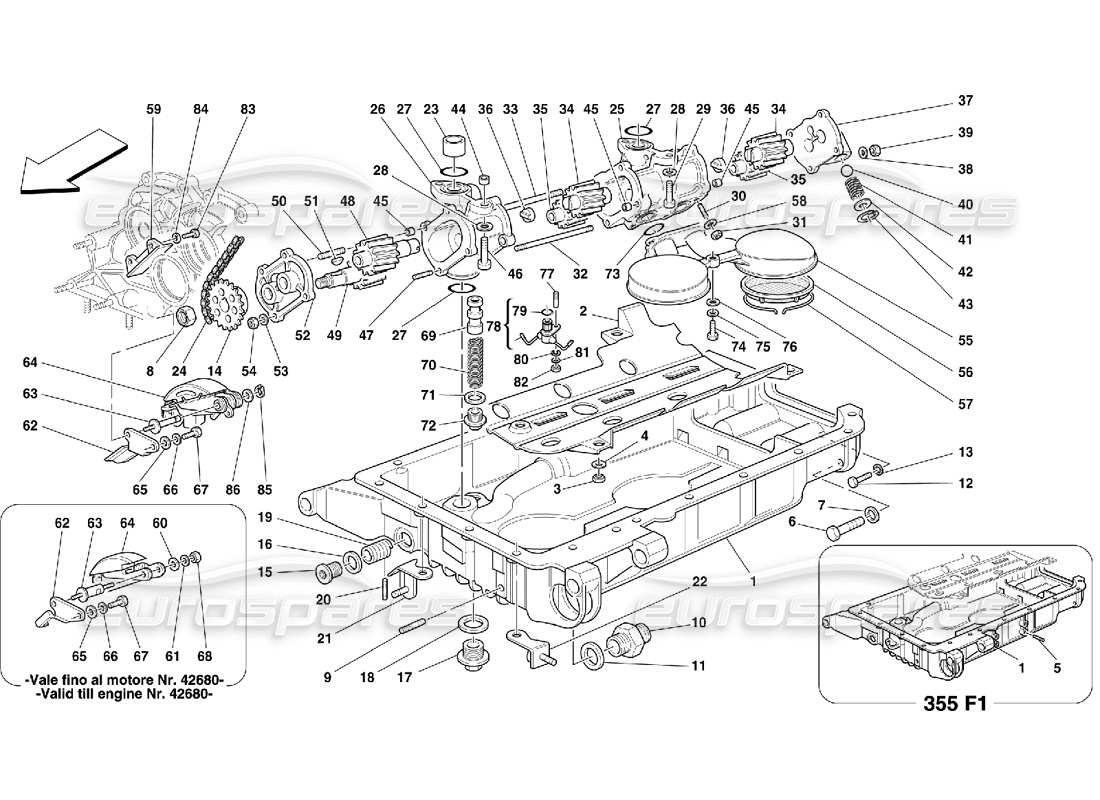

019 - Pompes et carter d'huile
Ferrari 355 (5.2 Motronic) Pumps and Oil Sump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 171992
CARTER D'HUILE
-Pas comme pièce de rechange - Avec le carter d'huile complet - Pas pour 355 F1 voitures
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 163110

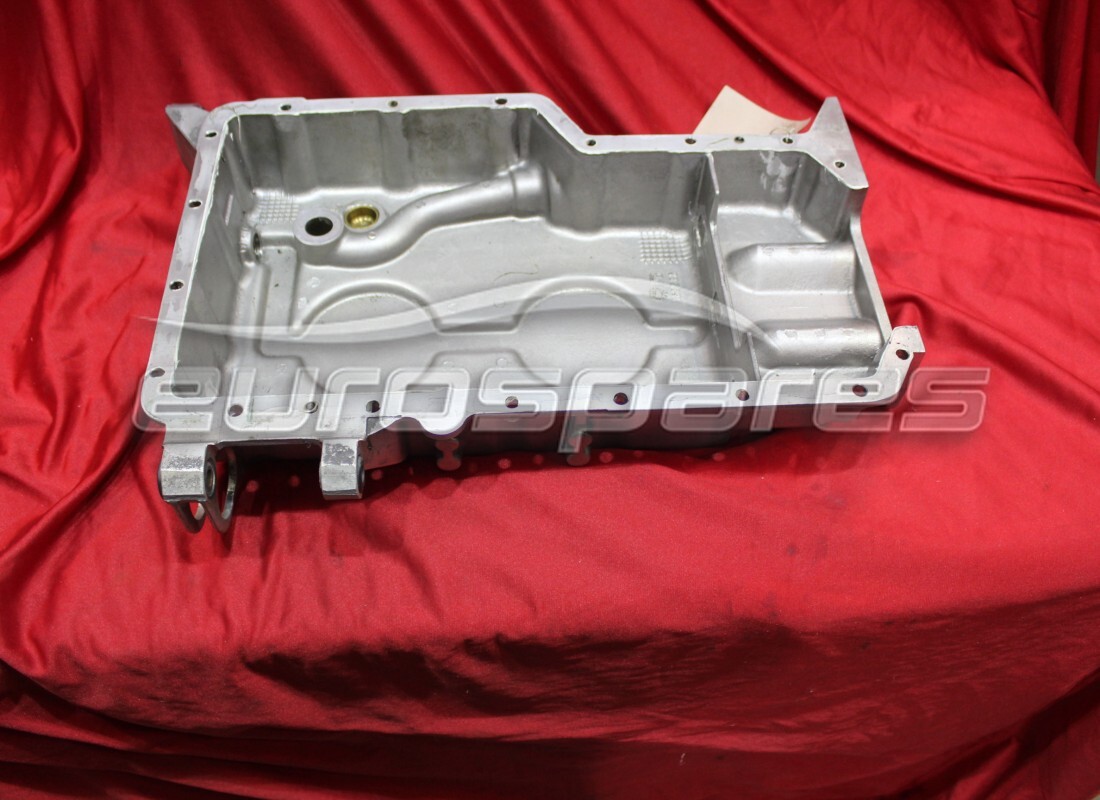

# 001
MPN: 177968
CARTER D'HUILE
-Pas comme pièce de rechange - Avec le carter d'huile complet - Valable pour 355 F1 voitures
depuis £1 055,57
depuis £1 055,57
Cette pièce remplace le numéro de pièce 165809 - et 5 plus. Cliquez pour voir les détails
# 002
MPN: 149318
PANNEAU D'HUILE ANTI-Secousses
depuis £9,57
depuis £9,57
Cette pièce remplace le numéro de pièce 137817
# 003
MPN: 177778
NOIX
depuis £0,83
depuis £0,83
Cette pièce remplace la pièce numéro 133215 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 10519624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10519601 - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 13516524
GOUJON
-Valable pour 355 F1 voitures
depuis £0,78
depuis £0,78
Cette pièce remplace le numéro de pièce 13516521
# 006
MPN: 15888724
VIS
depuis £0,64
depuis £0,64
# 007
MPN: 11190574
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14499504
# 008
MPN: 132876
NOIX
depuis £17,30
depuis £17,30
Cette pièce remplace le numéro de pièce 169183
# 009
MPN: 11001224
GOUJON
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11001221
# 010
MPN: 138149
SYNDICAT
depuis £18,16
depuis £18,16
# 011
MPN: 144485
joint
depuis £22,32
depuis £22,32
# 012
MPN: 10902624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902621
# 013
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 014
MPN: 132462
ENGRENAGES ENTRAÎNÉS
depuis £16,35
depuis £16,35
# 015
MPN: 178959
BOUCHON FILETÉ
depuis £1,17
depuis £1,17
# 016
MPN: 10261860
joint
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10279550 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 133284
BOUCHON FILETÉ
depuis £56,42
depuis £56,42
# 018
MPN: 10303460
joint
depuis £0,47
depuis £0,47
# 019
MPN: 112254
INSERT FILETÉ
depuis £2,44
depuis £2,44
# 020
MPN: 11000824
GOUJON
-Valable jusqu'au cul de voiture. N° 32628
depuis £8,39
depuis £8,39
Cette pièce remplace le numéro de pièce 11000811
# 020
MPN: 11001024
GOUJON
-Valable à partir de la voiture Ass. N° 32629 – (quantité minimale de commande = 5)
depuis £1,43
depuis £1,43
Cette pièce remplace le numéro de pièce 11001011 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 159564
support
depuis £15,09
depuis £15,09
# 022
MPN: 145550
support
depuis £5,38
depuis £5,38
# 023
MPN: 145326
BAGUE
depuis £1,79
depuis £1,79
# 024
MPN: 133089
CHAÎNE
depuis £12,97
depuis £12,97
# 025
MPN: 143276
ENSEMBLE POMPE A HUILE
depuis £650,00
depuis £650,00
Cette pièce remplace le numéro de pièce 132435 - et 1 plus. Cliquez pour voir les détails
CORPS DE POMPE DE RÉCUPÉRATION AVEC GOUJONS Genuine Ferrari Pièce – Utilisée en stock
terminé (supprimé de 355 5.2 numéro de moteur 48537)
terminé (supprimé de 355 5.2 numéro de moteur 48537)
# 026
MPN: 145327
CORPS DE POMPE DE REPORT
-Pas comme pièce de rechange - Avec l'ensemble 149530
Remplacement
Remplacement
# 027
MPN: 133939
OU JOINT
depuis £0,54
depuis £0,54
# 028
MPN: 11198074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 029
MPN: 14306424
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14306324 - et 2 plus. Cliquez pour voir les détails
# 030
MPN: 13540824
GOUJON
depuis £14,21
depuis £14,21
Cette pièce remplace le numéro de pièce 13540821
# 031
MPN: 132877
NOIX
depuis £1,65
depuis £1,65
Cette pièce remplace le numéro de pièce 67190100
# 032
MPN: 133842
GOUJON
depuis £1,68
depuis £1,68
# 033
MPN: 133843
GOUJON
depuis £0,85
depuis £0,85
# 034
MPN: 132458
ÉQUIPEMENT DE CONDUITE
depuis £121,11
depuis £121,11
# 035
MPN: 132460
ENGRENAGES ENTRAÎNÉS
depuis £382,66
depuis £382,66
# 036
MPN: 109309
Couplage
depuis £9,24
depuis £9,24
# 037
MPN: 132436
COUVERCLE DE POMPE DE RÉCUPÉRATION
depuis £74,55
depuis £74,55
# 038
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 039
MPN: 134041
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 15896221
# 040
MPN: 121306
BALLE
depuis £2,11
depuis £2,11
# 041
MPN: 109980
PRINTEMPS
depuis £15,47
depuis £15,47
# 042
MPN: 132772
ESPACEUR
Remplacement
Remplacement
# 043
MPN: 11057876
BAGUE SEEGER
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11057875
# 044
MPN: 102704
GOUJON
depuis £1,90
depuis £1,90
Cette pièce remplace le numéro de pièce 500805
# 045
MPN: 102725
GOUJON
depuis £0,66
depuis £0,66
# 046
MPN: 14306524
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14306521
# 047
MPN: 13540824
GOUJON
depuis £14,21
depuis £14,21
Cette pièce remplace le numéro de pièce 13540821
# 048
MPN: 181862
ENGRENAGES ENTRAÎNÉS
depuis £308,30
depuis £308,30
Cette pièce remplace le numéro de pièce 132456
# 049
MPN: 132454
ÉQUIPEMENT DE CONDUITE
depuis £418,41
depuis £418,41
# 050
MPN: 13541024
GOUJON
depuis £27,69
depuis £27,69
Cette pièce remplace le numéro de pièce 13541021
# 051
MPN: 10205820
CLÉ DE DISQUE
depuis £0,94
depuis £0,94
# 052
MPN: 132434
COUVERTURE
depuis £51,90
depuis £51,90
# 053
MPN: 11197774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 054
MPN: 134041
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 15896221
# 055
MPN: 143797
TUYAU D'ASPIRATION DE RÉCUPÉRATION
depuis £57,10
depuis £57,10
Cette pièce remplace la pièce numéro 132371 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 056
MPN: 122429
filtre
depuis £5,68
depuis £5,68
# 057
MPN: 103944
JOINT D'ÉTANCHÉITÉ DU FILTRE
depuis £39,78
depuis £39,78
Cette pièce remplace le numéro de pièce 24124 - et 4 plus. Cliquez pour voir les détails
# 058
MPN: 12604274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12604271 - et 1 plus. Cliquez pour voir les détails
# 059
MPN: 136039
TENSION FIXE
depuis £39,63
depuis £39,63
# 060
MPN: 12646601
Rondelle
-Valable jusqu'au numéro de moteur. 42680
depuis £0,71
depuis £0,71
# 061
MPN: 12601274
Rondelle
-Valable jusqu'au numéro de moteur. 42681
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 062
MPN: 155833
PLAQUE D'ARRÊT
-Valable jusqu'au numéro de moteur. 42682
depuis £25,47
depuis £25,47
Cette pièce remplace la pièce numéro 133093 que nous avons en stock
# 062
MPN: 169595
PLAQUE D'ARRÊT
-Valable à partir du moteur n°. 42681
depuis £66,05
depuis £66,05
# 063
MPN: 134263
GOUJON
-Valable jusqu'au numéro de moteur. 42680
depuis £88,74
depuis £88,74
# 063
MPN: 169594
GOUJON
-Valable à partir du moteur n°. 42681
depuis £33,21
depuis £33,21
# 064
MPN: 185577
TENDEUR DE CHAÎNE
depuis £103,81
depuis £103,81
Cette pièce remplace le numéro de pièce 169596 - et 5 plus. Cliquez pour voir les détails
# 065
MPN: 12646601
Rondelle
depuis £0,71
depuis £0,71
# 066
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 067
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 068
MPN: 131837
NOIX
depuis £3,13
depuis £3,13
# 069
MPN: 129324
REGISTRE
depuis £255,89
depuis £255,89
# 070
MPN: 137614
PRINTEMPS
depuis £32,08
depuis £32,08
# 071
MPN: 10257460
joint
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 94702
# 072
MPN: 129322
BOUCHON DE SOUPAPE DE PRESSION
depuis £2,82
depuis £2,82
# 073
MPN: 133938
OU JOINT
depuis £0,68
depuis £0,68
# 074
MPN: 10902724
VIS
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 10902721 que nous avons en stock
# 075
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 076
MPN: 12644424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 077
MPN: 11000824
GOUJON
depuis £8,39
depuis £8,39
Cette pièce remplace le numéro de pièce 11000811
# 078
MPN: 168882
UNION MULTIPLE COMPLÈTE
depuis £222,30
depuis £222,30
Cette pièce remplace le numéro de pièce 158245
# 079
MPN: 137192
OU JOINT
depuis £0,53
depuis £0,53
# 080
MPN: 11199274
Rondelle
depuis £0,53
depuis £0,53
# 081
MPN: 10519377
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10519305 - et 1 plus. Cliquez pour voir les détails
# 082
MPN: 15896470
NOIX
(quantité minimale de commande = 20)
depuis £0,82
depuis £0,82
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 083
MPN: 10902324
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 084
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 085
MPN: 11065474
ANNEAU SOUPLE
-Valable à partir du moteur n°. 42681
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 11065476
# 086
MPN: 171960
Rondelle
-Valable à partir du moteur n°. 42681
depuis £0,47
depuis £0,47
-part-diagram-020.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME DE REFROIDISSEMENT - NOURICE SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 355 (5.2 MOTRONIC) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 355 (5.2 MOTRONIC) POMPE À EAU ET ÉCHANGEUR DE CHALEUR HUILE-EAU SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 355 (5.2 MOTRONIC) EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE DE DÉBRAYAGE ET SUPPORT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE DE DÉBRAYAGE ET SUPPORT DE PÉDALE SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 355 (5.2 MOTRONIC) F1 COMMANDE HYDRAULIQUE D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 355 (5.2 MOTRONIC) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE ÉLECTRONIQUE DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 355 (5.2 MOTRONIC) BOÎTIER DE DIFFÉRENTIEL DE BOÎTE DE VITESSES ET CARTER INTERMÉDIAIRE SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 355 (5.2 MOTRONIC) COUVERCLES DE BOÎTE DE VITESSES ET LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 355 (5.2 MOTRONIC) ENGRENAGES DE L'ARBRE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 355 (5.2 MOTRONIC) ENGRENAGES À ARBRE POSÉ SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDES INTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 355 (5.2 MOTRONIC) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME HYDRAULIQUE DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME HYDRAULIQUE POUR ABS TEVES SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME HYDRAULIQUE POUR ABS BOSCH SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME DE FREINAGE ABS TEVES SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME DE FREINAGE ABS BOSCH SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 355 (5.2 MOTRONIC) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 355 (5.2 MOTRONIC) BOÎTE DE DIRECTION ET TRINGLERIE HYDRAULIQUES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 355 (5.2 MOTRONIC) COLONNE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 355 (5.2 MOTRONIC) POMPE DE DIRECTION HYDRAULIQUE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 355 (5.2 MOTRONIC) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 355 (5.2 MOTRONIC) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 355 (5.2 MOTRONIC) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 355 (5.2 MOTRONIC) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 355 (5.2 MOTRONIC) ROUES SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 355 (5.2 MOTRONIC) GÉNÉRATEUR DE COURANT - DÉMARREUR - BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 355 (5.2 MOTRONIC) COMPRESSEUR DE CLIMATISATION SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 355 (5.2 MOTRONIC) OUTILLAGE ÉQUIPEMENT - DOCUMENTS & ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 355 (5.2 MOTRONIC) ROUE DE SECOURS ET ÉQUIPEMENT - EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-100.webp "FERRARI 355 (5.2 MOTRONIC) CORPS - UNITÉS GÉNÉRALES SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 355 (5.2 MOTRONIC) CORPS - UNITÉS SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 355 (5.2 MOTRONIC) STRUCTURES DE LA PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 355 (5.2 MOTRONIC) STRUCTURES DES PARTIES CENTRALES SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 355 (5.2 MOTRONIC) CADRE - ELÉMENTS DE LA PARTIE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 355 (5.2 MOTRONIC) TOIT - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 355 (5.2 MOTRONIC) CARROSSERIE - GARNITURES EXTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-107.webp "FERRARI 355 (5.2 MOTRONIC) CARROSSERIE - BOUCLIER ET TIMONERIES SCHÉMA DES PIÈCES")
-part-diagram-108.webp "FERRARI 355 (5.2 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-109.webp "FERRARI 355 (5.2 MOTRONIC) ISOLATIONS DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-110.webp "FERRARI 355 (5.2 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-111.webp "FERRARI 355 (5.2 MOTRONIC) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-112.webp "FERRARI 355 (5.2 MOTRONIC) TAPIS DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-113.webp "FERRARI 355 (5.2 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-114.webp "FERRARI 355 (5.2 MOTRONIC) GARNITURES DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-115.webp "FERRARI 355 (5.2 MOTRONIC) HAUT SCHÉMA DES PIÈCES")
-part-diagram-116.webp "FERRARI 355 (5.2 MOTRONIC) COMMANDE HYDRAULIQUE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-117.webp "FERRARI 355 (5.2 MOTRONIC) CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-118.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIF D'OUVERTURE POUR CAPOT AVANT SCHÉMA DES PIÈCES")
-part-diagram-119.webp "FERRARI 355 (5.2 MOTRONIC) CAPOT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-120.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIFS D'OUVERTURE POUR CAPOT ARRIÈRE ET PORTE À GAZ SCHÉMA DES PIÈCES")
-part-diagram-121.webp "FERRARI 355 (5.2 MOTRONIC) PORTES - CADRE ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-122.webp "FERRARI 355 (5.2 MOTRONIC) PORTES - COMMANDE D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-123.webp "FERRARI 355 (5.2 MOTRONIC) PORTES - DISPOSITIF DE LEVAGE DE VERRE SCHÉMA DES PIÈCES")
-part-diagram-124.webp "FERRARI 355 (5.2 MOTRONIC) PORTES - GARNITURES INTÉRIEURES SCHÉMA DES PIÈCES")
-part-diagram-125.webp "FERRARI 355 (5.2 MOTRONIC) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-126.webp "FERRARI 355 (5.2 MOTRONIC) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-127.webp "FERRARI 355 (5.2 MOTRONIC) VERRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-128.webp "FERRARI 355 (5.2 MOTRONIC) CEINTURES DE SÉCURITÉ ET DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-129.webp "FERRARI 355 (5.2 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-130.webp "FERRARI 355 (5.2 MOTRONIC) SIÈGES ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-131.webp "FERRARI 355 (5.2 MOTRONIC) TUNNEL - OSSATURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-132.webp "FERRARI 355 (5.2 MOTRONIC) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-133.webp "FERRARI 355 (5.2 MOTRONIC) SACS GONFLABLES SCHÉMA DES PIÈCES")
-part-diagram-134.webp "FERRARI 355 (5.2 MOTRONIC) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-135.webp "FERRARI 355 (5.2 MOTRONIC) FEUX AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-136.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIF DE LEVAGE DES LUMIÈRES ET PHARES SCHÉMA DES PIÈCES")
-part-diagram-137.webp "FERRARI 355 (5.2 MOTRONIC) ESSUIE-GLACE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-138.webp "FERRARI 355 (5.2 MOTRONIC) RONDELLE VERRE ET CORNES SCHÉMA DES PIÈCES")
-part-diagram-139.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-140.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-141.webp "FERRARI 355 (5.2 MOTRONIC) TABLEAUX ÉLECTRIQUES - COMPARTIMENT PASSAGERS SCHÉMA DES PIÈCES")
-part-diagram-142.webp "FERRARI 355 (5.2 MOTRONIC) TABLEAUX ET DISPOSITIFS ÉLECTRIQUES ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-143.webp "FERRARI 355 (5.2 MOTRONIC) TABLEAUX ET APPAREILS ÉLECTRIQUES - PARTIE AVANT SCHÉMA DES PIÈCES")
-part-diagram-144.webp "FERRARI 355 (5.2 MOTRONIC) UNITÉ D'ÉVAPORATION ET AÉRATION DE L'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-145.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-146.webp "FERRARI 355 (5.2 MOTRONIC) ÉQUIPEMENT STÉRÉO SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 355 (5.2 MOTRONIC) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 355 (5.2 MOTRONIC) VILEBREQUIN, BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 355 (5.2 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE DROITE")
-part-diagram-004.webp "FERRARI 355 (5.2 MOTRONIC) SCHÉMA DES PIÈCES DE LA CULASSE GAUCHE")
-part-diagram-005.webp "FERRARI 355 (5.2 MOTRONIC) SYNCHRONISATION - POUSSOIRS ET BOUCLIERS SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 355 (5.2 MOTRONIC) CHRONOMÉTRAGE - CONTRÔLES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIF D'INJECTION - ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIF D'INJECTION D'AIR SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 355 (5.2 MOTRONIC) POMPE À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 355 (5.2 MOTRONIC) RÉSERVOIR D'ESSENCE SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 355 (5.2 MOTRONIC) DISPOSITIF ANTI-ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 355 (5.2 MOTRONIC) BOÎTES À AIR SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 355 (5.2 MOTRONIC) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 355 (5.2 MOTRONIC) SUPPORTS ET COMMANDES D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 355 (5.2 MOTRONIC) PÉDALE D'ACCÉLÉRATEUR SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME DE LUBRIFICATION SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 355 (5.2 MOTRONIC) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
