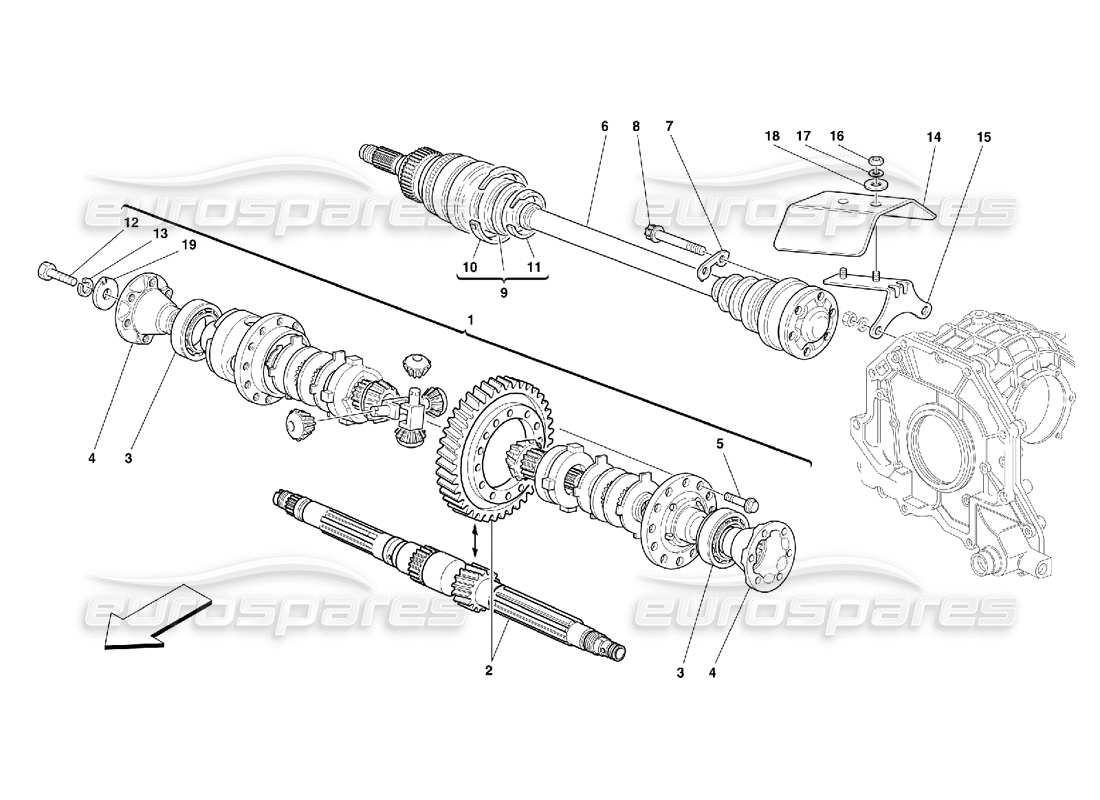

036 - Arbres de différentiel et d'essieu
Ferrari 355 (5.2 Motronic) Differential & Axle Shafts Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 162924
DIFFÉRENTIEL COMPLET
depuis £3 914,14
depuis £3 914,14
Cette pièce remplace le numéro de pièce 155018
# 002
MPN: 70000834
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
-Valable jusqu'à la boîte de vitesses Nr. 768 – Pas pour les voitures ABS BOSCH et 355 F1.
depuis £2 850,74
depuis £2 850,74
# 002
MPN: 70000872
PAIRE COMPLÈTE D'ENGRENAGES CONIQUES
-Valable à partir de la boîte de vitesses Nr. 769 et de 1st boîte de vitesses pour ABS BOSCH et 355 F1 voitures
depuis £2 825,41
depuis £2 825,41
# 003
MPN: 125390
PALIER
depuis £101,89
depuis £101,89
# 004
MPN: 139898
BRIDE POUR ACCOUPLEMENT D'AXE
depuis £84,79
depuis £84,79
# 005
MPN: 162920
VIS
depuis £1,71
depuis £1,71
# 006
MPN: 165071
ARBRE D'ESSIEU COMPLET
-Pas pour les voitures ABS Bosch et 355 F1
depuis £1 099,17
depuis £1 099,17
Cette pièce remplace le numéro de pièce 152724
# 006
MPN: 170602
ARBRE D'ESSIEU COMPLET
-Valable pour ABS Bosch et 355 F1 voitures
depuis £755,03
depuis £755,03
# 007
MPN: 149415
PLAQUE DE RACLAGE
depuis £1,16
depuis £1,16
# 008
MPN: 223916
VIS
depuis £1,43
depuis £1,43
Cette pièce remplace le numéro de pièce 181910
# 009
MPN: 70000868
KIT DE REMPLACEMENT DE PROTECTION
Côté roue + boîte de vitesses
depuis £69,56
depuis £69,56
Cette pièce remplace le numéro de pièce 70000782
# 009
MPN: 70006022
KIT DE REMPLACEMENT DE PROTECTION
-Côté boîte de vitesses
depuis £54,95
depuis £54,95
Cette pièce remplace le numéro de pièce 70000867
# 010
MPN: 172347
GRANDE PINCE
depuis £4,22
depuis £4,22
Cette pièce remplace le numéro de pièce 154214 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 154213
PETITE PINCE
depuis £2,44
depuis £2,44
Cette pièce remplace le numéro de pièce 167570
# 012
MPN: 153589
VIS
depuis £3,26
depuis £3,26
Cette pièce remplace la pièce numéro 11399121 que nous avons en stock
# 013
MPN: 153590
Rondelle
depuis £2,22
depuis £2,22
Cette pièce remplace la pièce numéro 10517070 que nous avons en stock
# 014
MPN: 164481
BOUCLIER ANTI-CHALEUR DROIT
depuis £75,97
depuis £75,97
# 014
MPN: 164482
BOUCLIER ANTI-CHALEUR LH
depuis £72,67
depuis £72,67
# 015
MPN: 164480
SUPPORT DE BOUCLIER
depuis £60,55
depuis £60,55
# 016
MPN: 10725914
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10725911 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 018
MPN: 12644424
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 153591
ESPACEUR
depuis £6,49
depuis £6,49
