-Valable pour ABS Bosch et 355 F1 voitures
042 - système de freinage abs bosch

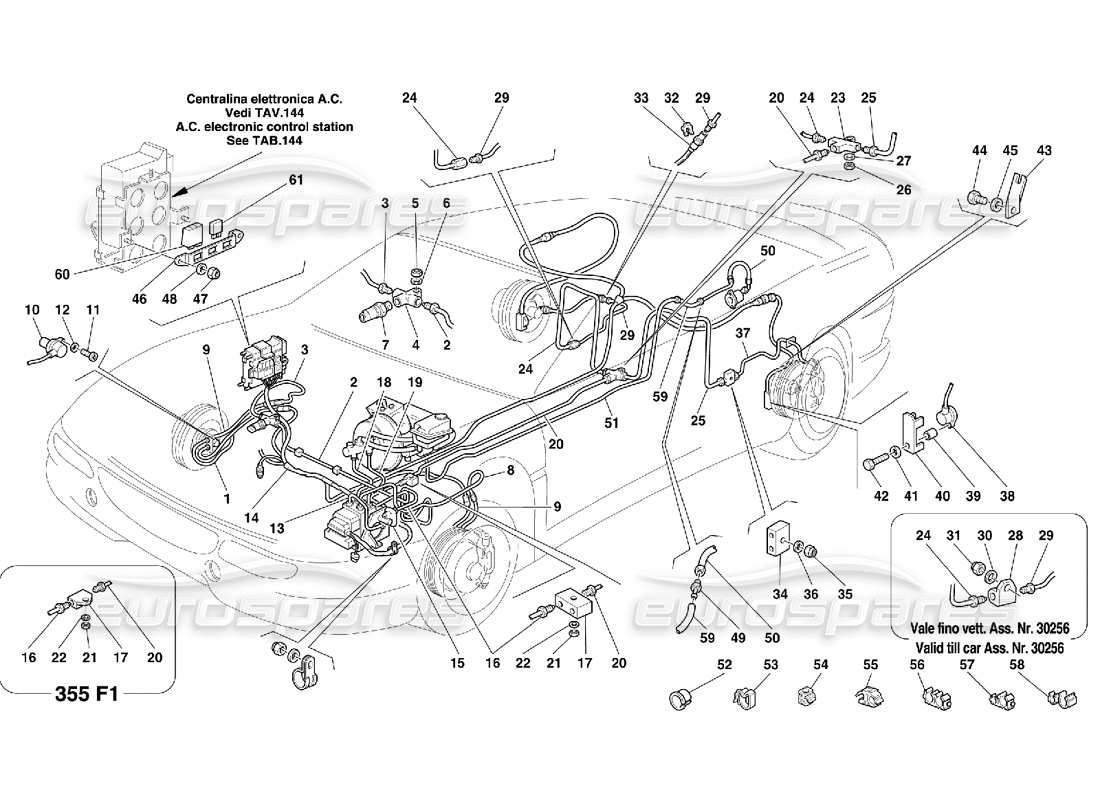

Ferrari 355 (5.2 Motronic) ABS Bosch Brake System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 143641
TUYAU VERS ETRIER AVANT DROIT
depuis £94,71
depuis £94,71
Cette pièce remplace le numéro de pièce 101395 - et 1 plus. Cliquez pour voir les détails
# 001
MPN: 143669
TUYAU VERS ETRIER AVANT GAUCHE
depuis £94,71
depuis £94,71
# 002
MPN: 169048
TUYAU DE FREIN DE L'UNITÉ CENTRALE AU RACCORD AVANT DROIT
-Valable pour GD
depuis £9,12
depuis £9,12
# 002
MPN: 170641
TUYAU DE FREIN DE L'UNITÉ CENTRALE À L'INTERRUPTEUR À PRESSE
-Pas pour GD
depuis £9,57
depuis £9,57
# 003
MPN: 156241
TUYAU DE FREIN DE L'INTERRUPTEUR À PRESSE AU TUYAU FLEXIBLE AVANT DROIT
depuis £13,63
depuis £13,63
# 004
MPN: 10104661
3-WAY SYNDICAT
depuis £5,44
depuis £5,44
# 005
MPN: 102741
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 12639724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 154309
PRESSOSTAT
depuis £11,31
depuis £11,31
# 008
MPN: 170642
TUYAU DE FREIN DE L'UNITÉ CENTRALE AU TUYAU FLEXIBLE ARRIÈRE GAUCHE
depuis £9,56
depuis £9,56
# 009
MPN: 137313
TUYAU FLEXIBLE DE FREIN AVANT
depuis £45,00
depuis £45,00
# 010

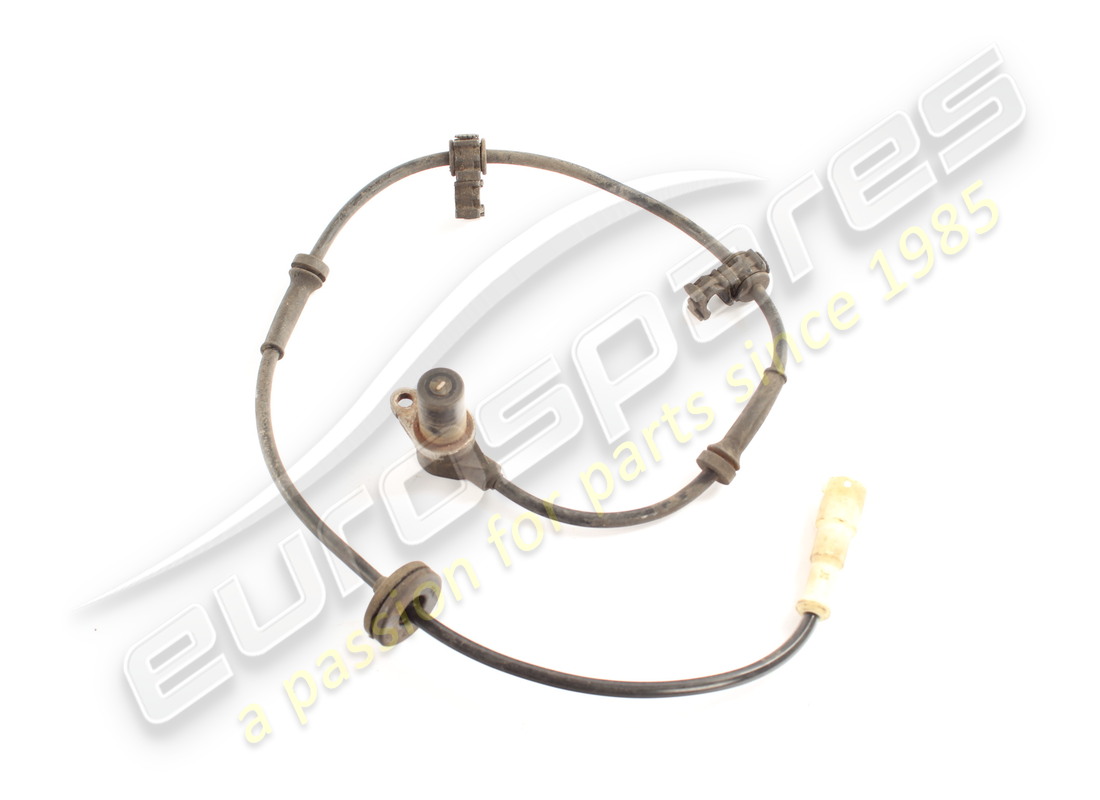

MPN: 170592
CAPTEUR AVANT
depuis £83,03
depuis £83,03
# 011
MPN: 60909500
VIS
depuis £1,06
depuis £1,06
# 012
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 013
MPN: 170643
TUYAU DE FREIN DE L'UNITÉ CENTRALE ABS AU RÉGULATEUR DE FREINAGE
depuis £2,48
depuis £2,48
# 014
MPN: 172956
CÂBLES POUR CONNEXION DES DISPOSITIFS ANTIDÉRAPANTS
-Pas pour GD
depuis £149,01
depuis £149,01
# 014
MPN: 172959
CÂBLES POUR CONNEXION DES DISPOSITIFS ANTIDÉRAPANTS
-Valable pour GD
depuis £149,85
depuis £149,85
# 015
MPN: 172979
RÉGULATEUR DE FREINAGE
depuis £47,28
depuis £47,28
# 016
MPN: 170644
TUYAU DU CORRECTEUR DE FREINAGE AU RACCORD AVANT 2-WAY
Remplacement
Remplacement
# 017
MPN: 139375
2-WAY SYNDICAT
-Pas pour 355 F1 voitures
depuis £83,52
depuis £83,52
# 017
MPN: 174443
2-WAY SYNDICAT
-Valable pour 355 F1 voitures
depuis £57,86
depuis £57,86
# 018
MPN: 170640
TUYAU DE LA POMPE AVANT À L'UNITÉ CENTRALE
-Pas pour GD
depuis £8,20
depuis £8,20
# 018
MPN: 170647
TUYAU DE LA POMPE AVANT À L'UNITÉ CENTRALE
-Valable pour GD
depuis £9,74
depuis £9,74
# 019
MPN: 170639
TUYAU DE LA POMPE ARRIÈRE À L'UNITÉ CENTRALE
-Pas pour GD
depuis £8,20
depuis £8,20
# 019
MPN: 170646
TUYAU DE LA POMPE ARRIÈRE À L'UNITÉ CENTRALE
-Valable pour GD
depuis £9,74
depuis £9,74
# 020
MPN: 170645
TUYAU DE L'UNION 2-WAY À L'UNION 3-WAY
depuis £10,43
depuis £10,43
# 021
MPN: 102741
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 12639724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 10104661
3-WAY SYNDICAT
depuis £5,44
depuis £5,44
# 024
MPN: 145076
TUYAU DE FREIN DU RACCORD À TROIS VOIES AU RACCORD DROIT
-Valable jusqu'au cul de voiture. N° 30256
depuis £5,11
depuis £5,11
# 024
MPN: 178668
TUYAU DE FREIN DU RACCORD À TROIS VOIES AU RACCORD DROIT
-Valable depuis Car Ass. N° 30257
depuis £10,85
depuis £10,85
# 025
MPN: 162756
TUYAU DE FREIN DU RACCORD À TROIS VOIES AU RACCORD GAUCHE
depuis £92,27
depuis £92,27
Cette pièce remplace le numéro de pièce 165286
# 026
MPN: 102741
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 12639724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 155215
RACCORD À DEUX VOIES DROIT
-Valable jusqu'au cul de voiture. N° 30256
depuis £17,13
depuis £17,13
# 029
MPN: 165286
TUYAU DE FREIN DE L'UNION À L'ARRIÈRE DROIT FLEXIBLE
-Valable jusqu'au cul de voiture. N° 30256
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 162757
# 029
MPN: 178669
TUYAU DE FREIN DE L'UNION À L'ARRIÈRE DROIT FLEXIBLE
-Valable depuis Car Ass. N° 30257
depuis £11,81
depuis £11,81
# 030
MPN: 12639724
Rondelle
-Valable jusqu'au cul de voiture. N° 30256
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 102741
NOIX
-Valable jusqu'au cul de voiture. N° 30256
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 116374
AGRAFE
depuis £1,19
depuis £1,19
# 033
MPN: 271712
DURITE DE FREIN ARRIÈRE
depuis £15,00
depuis £15,00
Cette pièce remplace le numéro de pièce 118100
# 034
MPN: 139375
SYNDICAT
depuis £83,52
depuis £83,52
# 035
MPN: 102741
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 12639724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 176226
TUYAU DE FREIN DE L'UNION À L'ARRIÈRE GAUCHE FLEXIBLE
depuis £100,61
depuis £100,61
# 038

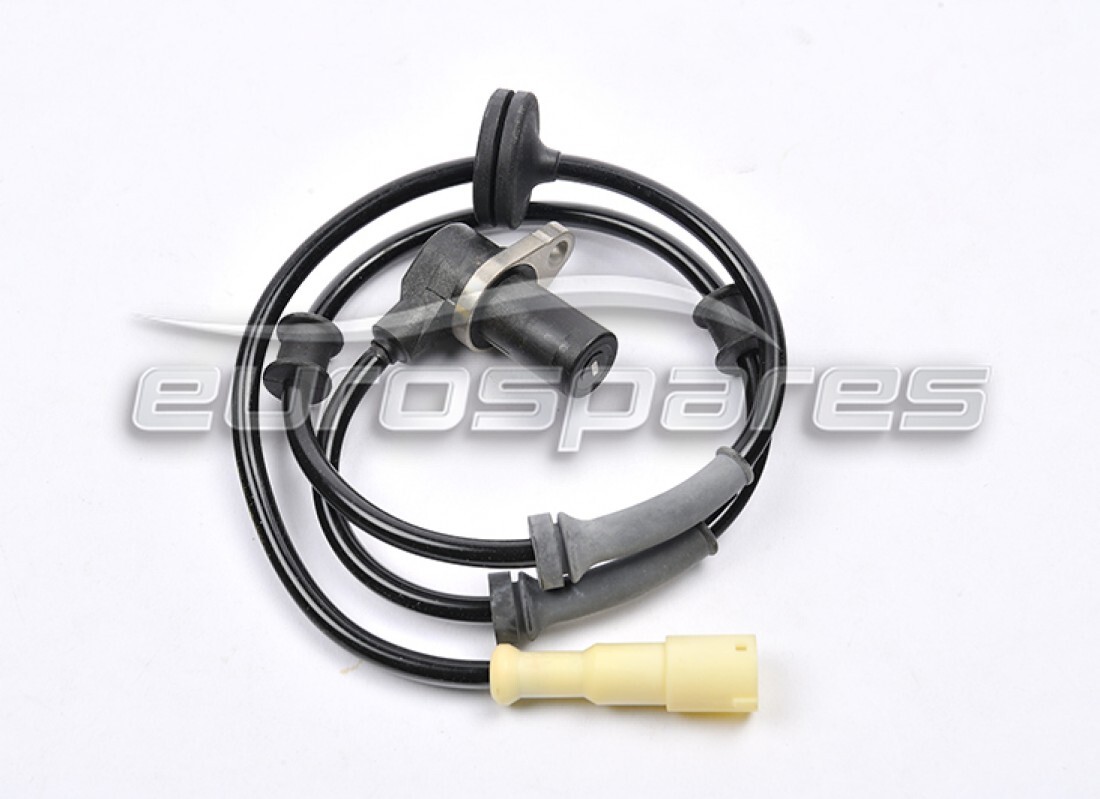

MPN: 170593
CAPTEUR ARRIÈRE
depuis £696,86
depuis £696,86
# 039
MPN: 169037
ESPACEUR
depuis £3,15
depuis £3,15
# 040

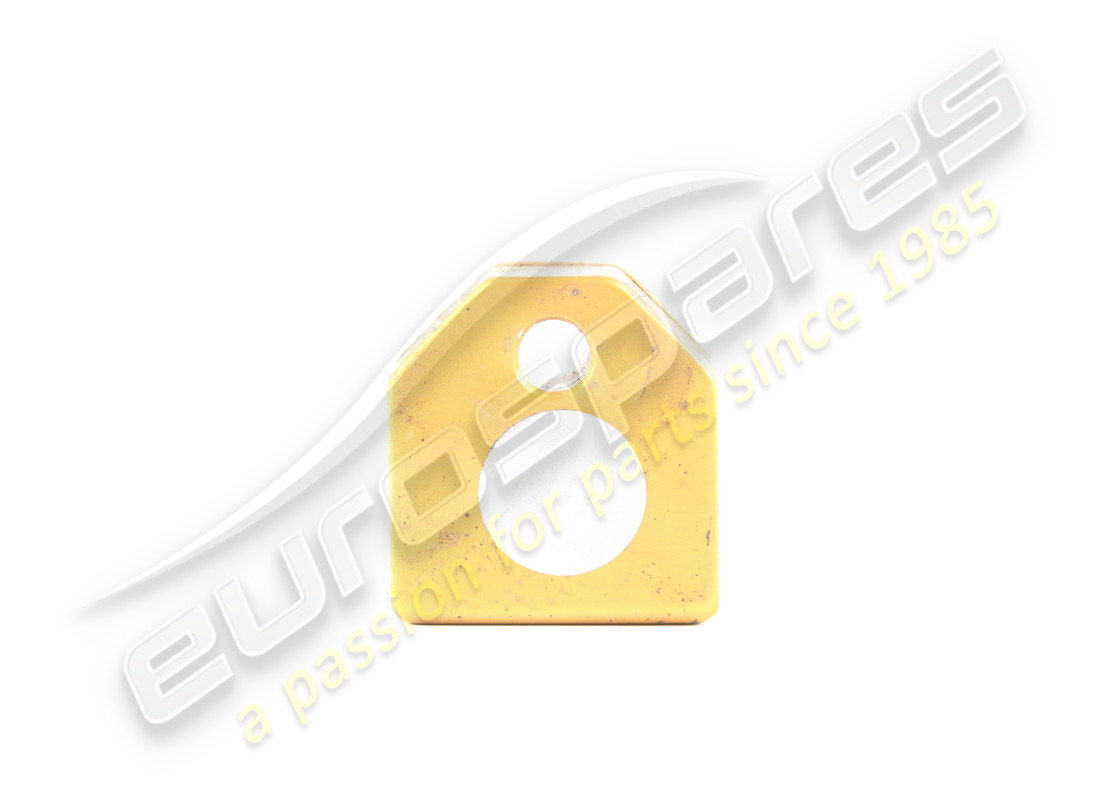

MPN: 170603
PROTECTION DU CAPTEUR ARRIÈRE
depuis £20,55
depuis £20,55
# 041
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 042
MPN: 10903024
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10903021
# 043
MPN: 140674
SUPPORT DROIT
depuis £1,83
depuis £1,83
# 043
MPN: 140675
SUPPORT GAUCHE
depuis £1,83
depuis £1,83
# 044
MPN: 10977524
VIS
depuis £0,53
depuis £0,53
# 045
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 046
MPN: 164273
support
depuis £5,78
depuis £5,78
# 047
MPN: 102948
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12574211 - et 4 plus. Cliquez pour voir les détails
# 048
MPN: 10519378
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10519377 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 049
MPN: 147978
CLAPET ANTI-RETOUR
depuis £4,87
depuis £4,87
# 050
MPN: 174523
TUYAU POUR SERVOFREIN
depuis £54,80
depuis £54,80
# 051
MPN: 170650
TUBE SOUS PLANCHER DE POMPE À VIDE DE SERVOFREIN
depuis £25,63
depuis £25,63
# 052
MPN: 105369
Passe-câble
depuis £19,10
depuis £19,10
# 053
MPN: 140798
AGRAFE
Remplacement
Remplacement
# 054
MPN: 141505
AGRAFE
depuis £0,56
depuis £0,56
# 055
MPN: 145473
AGRAFE
-Pas pour 355 F1 voitures
depuis £0,47
depuis £0,47
# 056
MPN: 140130
MODULE DE FIXATION DE TUYAU AVANT ET ARRIÈRE
depuis £0,47
depuis £0,47
# 056
MPN: 145544
MODULE DE FIXATION DE TUYAU AVANT
depuis £0,47
depuis £0,47
# 057
MPN: 140742
ASSEMBLAGE DE RESSORTS ÉLASTIQUES
-D. 10 – D. 18
depuis £0,47
depuis £0,47
# 058
MPN: 150695
AGRAFE
-D. 9 – D. 11
depuis £0,47
depuis £0,47
# 059
MPN: 173627
TUYAU CAOUTCHOUC CÔTÉ MOTEUR
depuis £12,11
depuis £12,11
# 060
MPN: 172871
60 UN FUSIBLE
depuis £8,57
depuis £8,57
# 061
MPN: 125241
10 UN FUSIBLE
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11054990 - et 1 plus. Cliquez pour voir les détails
