011 - Réservoirs de carburant et syndicat

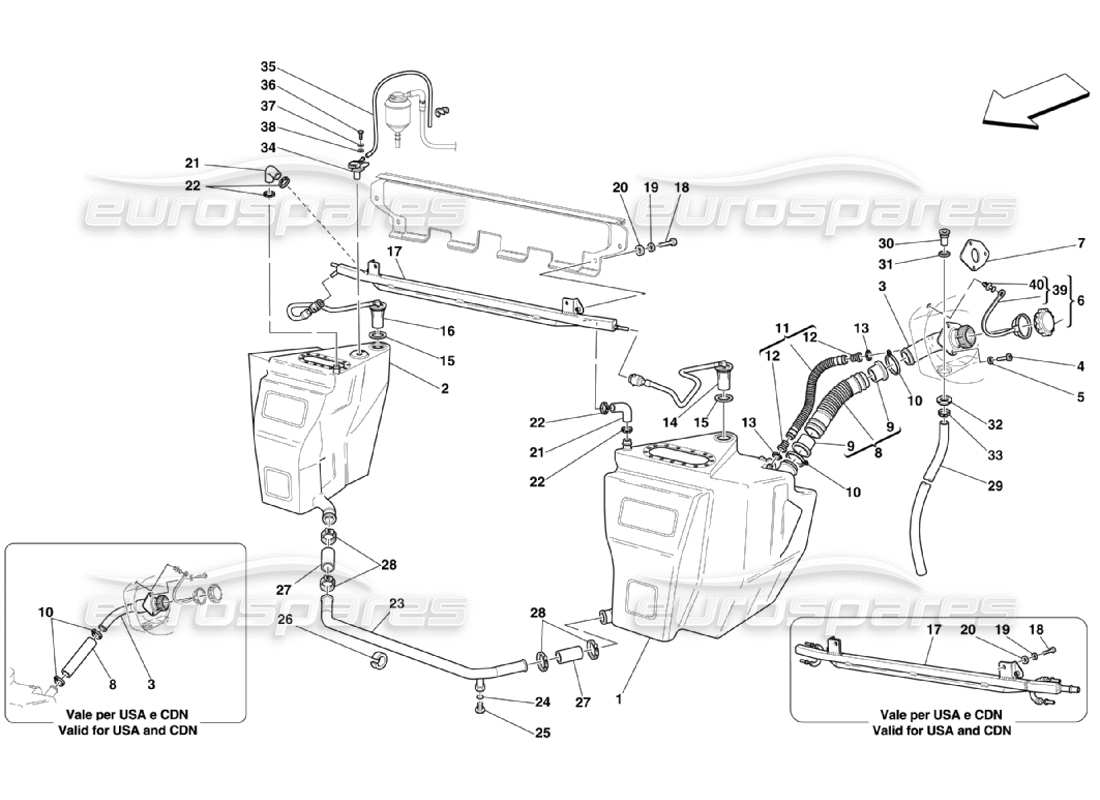

Ferrari 360 Challenge Stradale Fuel Tanks and Union Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 179624
RÉSERVOIR DE CARBURANT GAUCHE
-Valable pour les États-Unis et le Canada
depuis £2 199,04
depuis £2 199,04
# 001
MPN: 181270
RÉSERVOIR DE CARBURANT GAUCHE
-Pas pour les États-Unis et le CDN
depuis £2 358,22
depuis £2 358,22
Cette pièce remplace le numéro de pièce 175418 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 181338
RÉSERVOIR DE CARBURANT DROIT
depuis £1 149,75
depuis £1 149,75
# 003
MPN: 177638
SYNDICAT
-Pas pour les États-Unis et le CDN
depuis £360,80
depuis £360,80
# 003
MPN: 187008
SYNDICAT
-Valable pour les États-Unis et le Canada
depuis £141,56
depuis £141,56
Cette pièce remplace le numéro de pièce 185264
# 004
MPN: 64686900
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14778818
# 005
MPN: 10615774
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615770
# 006
MPN: 226449
BOUCHON DE CARBURANT COMPLET
depuis £241,25
depuis £241,25
Cette pièce remplace le numéro de pièce 185777
# 007
MPN: 172899
joint
depuis £4,90
depuis £4,90
# 008
MPN: 177640
TUYAU DE RACCORDEMENT UNION-RÉSERVOIR
-Pas pour les États-Unis et le CDN
depuis £28,11
depuis £28,11
# 008
MPN: 178665
TUYAU DE RACCORDEMENT UNION-RÉSERVOIR
-Valable pour les États-Unis et le Canada
depuis £102,28
depuis £102,28
# 009
MPN: 141033
joint
-Pas pour les États-Unis et le CDN
depuis £13,44
depuis £13,44
# 010
MPN: 13000890
COLLIER À VIS
-Pas pour les États-Unis et le CDN
depuis £0,66
depuis £0,66
Cette pièce remplace le numéro de pièce 12173290 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 180957
COLLIER À VIS
-Valable pour les États-Unis et le Canada
depuis £0,72
depuis £0,72
# 011
MPN: 174101
TUYAU D'ÉVENT DU RÉSERVOIR À L'UNION
-Pas pour les États-Unis et le CDN
Remplacement
Remplacement
# 012
MPN: 142106
joint
-Pas pour les États-Unis et le CDN
depuis £4,71
depuis £4,71
# 013
MPN: 164015
COLLIER À VIS
-Pas pour les États-Unis et le CDN
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12181290
# 014
MPN: 180384
SOUPAPE GAUCHE AVEC TUYAU
-Pas pour les États-Unis et le CDN
depuis £169,87
depuis £169,87
Cette pièce remplace le numéro de pièce 171132
# 014
MPN: 196481
SOUPAPE GAUCHE AVEC TUYAU
-Valable pour les États-Unis et le Canada
depuis £160,43
depuis £160,43
Cette pièce remplace le numéro de pièce 180606
# 015
MPN: 195049
joint
depuis £2,75
depuis £2,75
Cette pièce remplace le numéro de pièce 169938
# 016
MPN: 180382
SOUPAPE DROIT AVEC TUYAU
-Pas pour les États-Unis et le CDN
depuis £169,87
depuis £169,87
Cette pièce remplace le numéro de pièce 171099
# 016
MPN: 196482
SOUPAPE DROIT AVEC TUYAU
-Valable pour les États-Unis et le Canada
depuis £160,43
depuis £160,43
Cette pièce remplace le numéro de pièce 180608
# 017
MPN: 181989
DÉSAREATEUR
-Pas pour les États-Unis et le CDN
depuis £145,34
depuis £145,34
# 017
MPN: 182964
DÉSAREATEUR
-Valable pour les États-Unis et le Canada
depuis £273,69
depuis £273,69
# 018
MPN: 10902411
VIS
depuis £1,17
depuis £1,17
# 019
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 020
MPN: 10523424
Rondelle
depuis £0,53
depuis £0,53
# 021
MPN: 166602
MANCHE
depuis £7,05
depuis £7,05
# 022
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 181695
TUYAU DE RACCORDEMENT AUX RÉSERVOIRS
depuis £50,28
depuis £50,28
Cette pièce remplace le numéro de pièce 178347 - et 2 plus. Cliquez pour voir les détails
# 024
MPN: 123622
joint
depuis £0,91
depuis £0,91
# 025
MPN: 148045
BOUCHON FILETÉ
depuis £9,61
depuis £9,61
# 026
MPN: 177437
ÉPAISSEUR DU CAOUTCHOUC
depuis £21,66
depuis £21,66
# 027
MPN: 114277
TUYAU EN CAOUTCHOUC
depuis £31,14
depuis £31,14
Cette pièce remplace le numéro de pièce 101468 - et 3 plus. Cliquez pour voir les détails
# 028
MPN: 168220
COLLIER À VIS
depuis £0,91
depuis £0,91
# 029
MPN: 193286
TUBE D'ÉCHAPPEMENT D'EAU
depuis £19,50
depuis £19,50
Cette pièce remplace la pièce numéro 180067 que nous avons en stock
# 030
MPN: 64872000
MANCHE
depuis £4,47
depuis £4,47
# 031
MPN: 65064500
joint
depuis £1,18
depuis £1,18
# 032
MPN: 104919
ANNEAU
depuis £3,29
depuis £3,29
# 033
MPN: 177553
SERRER
depuis £0,54
depuis £0,54
# 034
MPN: 179137
CAPTEUR DE PRESSION DE CARBURANT
depuis £136,15
depuis £136,15
# 035
MPN: 118502
TUYAU EN CAOUTCHOUC
depuis £36,16
depuis £36,16
Cette pièce remplace le numéro de pièce 115148 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 10977714
VIS
depuis £0,47
depuis £0,47
# 037
MPN: 12601174
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 038
MPN: 12637824
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12637801 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 186866
ANNEAU COMPLET EN CAOUTCHOUC
depuis £11,31
depuis £11,31
# 040
MPN: 186172
RETENUE POUR CORDE
depuis £0,54
depuis £0,54
