117 - Fixation du verre

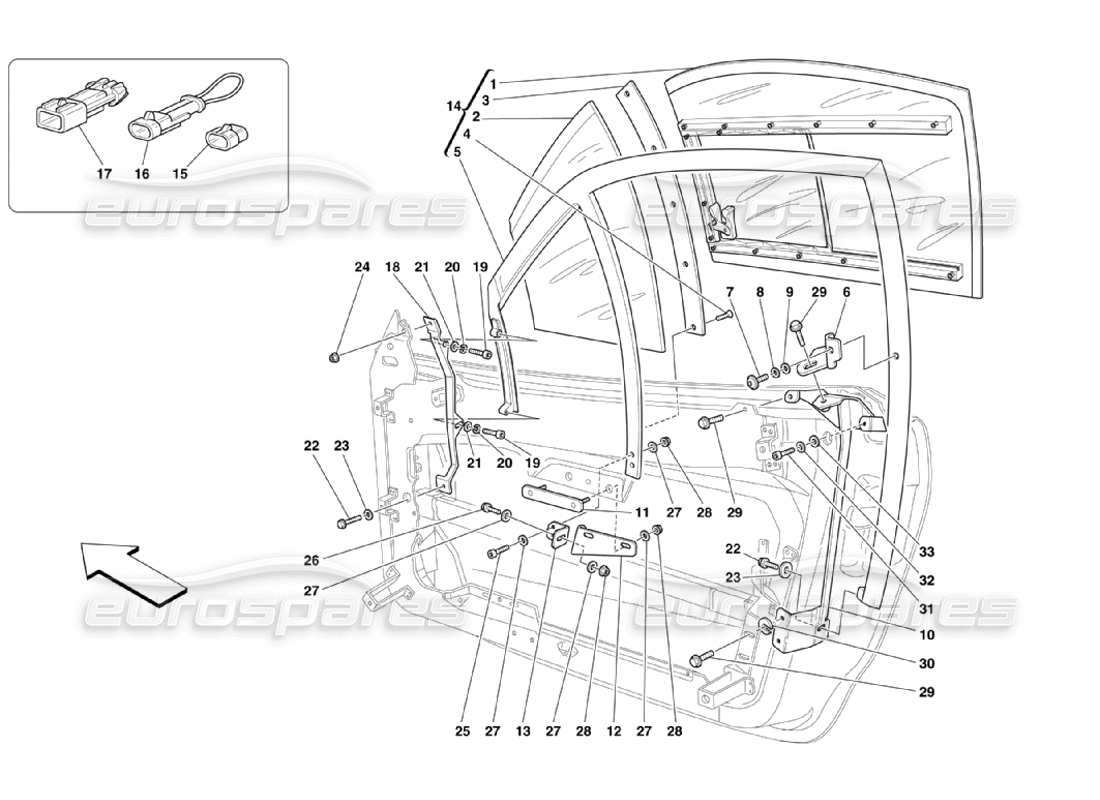

Ferrari 360 Challenge Stradale Fixing Glass Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 67541000
RH LEXAN
-Pas comme pièce de rechange - Livré avec la réf. 67539500 complète. 14
depuis £1 874,60
depuis £1 874,60
# 001
MPN: 67541100
LH LEXAN
-Pas comme pièce de rechange - Livré avec la réf. 67539700 complète. 14
Remplacement
Remplacement
# 002
MPN: 67540800
VERRE DROIT
-Pas comme pièce de rechange - Livré avec la réf. 67539500 complète. 14
depuis £219,65
depuis £219,65
# 002
MPN: 67540900
VERRE GAUCHE
-Pas comme pièce de rechange - Livré avec la réf. 67539700 complète. 14
depuis £219,65
depuis £219,65
# 003
MPN: 67540600
PLAQUE ESTHÉTIQUE RH
depuis £150,33
depuis £150,33
# 003
MPN: 67540700
PLAQUE ESTHÉTIQUE LH
depuis £141,86
depuis £141,86
# 004
MPN: 67890700
VIS
depuis £1,92
depuis £1,92
# 005
MPN: 67890500
CADRE POUR PORTE DROITE
depuis £3 254,57
depuis £3 254,57
# 005
MPN: 67890600
CADRE POUR PORTE GAUCHE
depuis £2 147,09
depuis £2 147,09
# 006
MPN: 67831800
SUPPORT SUPÉRIEUR DROIT
depuis £94,27
depuis £94,27
# 006
MPN: 67831900
SUPPORT SUPÉRIEUR GAUCHE
depuis £151,62
depuis £151,62
# 007
MPN: 65366700
VIS
depuis £0,50
depuis £0,50
# 008
MPN: 12601177
Rondelle
depuis £0,71
depuis £0,71
# 009
MPN: 14446624
Rondelle
depuis £0,47
depuis £0,47
# 010
MPN: 67540200
SUPPORT ARRIÈRE DROIT
depuis £435,52
depuis £435,52
# 010
MPN: 67540300
SUPPORT ARRIÈRE GAUCHE
depuis £435,52
depuis £435,52
# 011
MPN: 66075200
support
depuis £3,91
depuis £3,91
# 012
MPN: 67539800
SUPPORT DE PILIER DROIT
depuis £121,61
depuis £121,61
# 012
MPN: 67539900
SUPPORT DE PILIER GAUCHE
depuis £121,61
depuis £121,61
# 013
MPN: 67541500
SUPPORT AVANT DROIT
depuis £115,26
depuis £115,26
# 013
MPN: 67541600
SUPPORT AVANT GAUCHE
depuis £115,26
depuis £115,26
# 014
MPN: 67539500
VERRE/CADRE DROIT LEXAN
depuis £5 930,48
depuis £5 930,48
# 014
MPN: 67539700
CADRE COMPLET POUR PORTE GAUCHE
depuis £7 106,21
depuis £7 106,21
Cette pièce remplace le numéro de pièce 67541100
# 015
MPN: 175876
PROTECTION POUR CONNECTEUR
depuis £28,96
depuis £28,96
# 016
MPN: 209439
AGRAFE POUR LE VERROUILLAGE DES PORTES
depuis £4,72
depuis £4,72
# 017
MPN: 199125
PROTECTION POUR CONNECTEUR
depuis £6,97
depuis £6,97
# 018
MPN: 67540000
SUPPORT DE CADRE AVANT DROIT
depuis £83,32
depuis £83,32
# 018
MPN: 67540100
SUPPORT DE CADRE AVANT GAUCHE
depuis £83,32
depuis £83,32
# 019
MPN: 13027024
VIS
depuis £0,47
depuis £0,47
# 020
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 021
MPN: 10519424
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10519401 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 13836324
VIS
Remplacement
Remplacement
# 023
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 13832101
NOIX
depuis £0,47
depuis £0,47
# 025
MPN: 14305424
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14305421 - et 2 plus. Cliquez pour voir les détails
# 026
MPN: 13836324
VIS
Remplacement
Remplacement
# 027
MPN: 12643724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 028
MPN: 102948
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12574211 - et 4 plus. Cliquez pour voir les détails
# 029
MPN: 13836324
VIS
Remplacement
Remplacement
# 030
MPN: 105864
Rondelle
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 95404
# 031
MPN: 13274014
VIS
depuis £3,54
depuis £3,54
Cette pièce remplace le numéro de pièce 13274011
# 032
MPN: 12601174
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601173 - et 5 plus. Cliquez pour voir les détails
# 033
MPN: 12638124
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12638101 - et 1 plus. Cliquez pour voir les détails
