012 - Réparation et protection des réservoirs de carburant

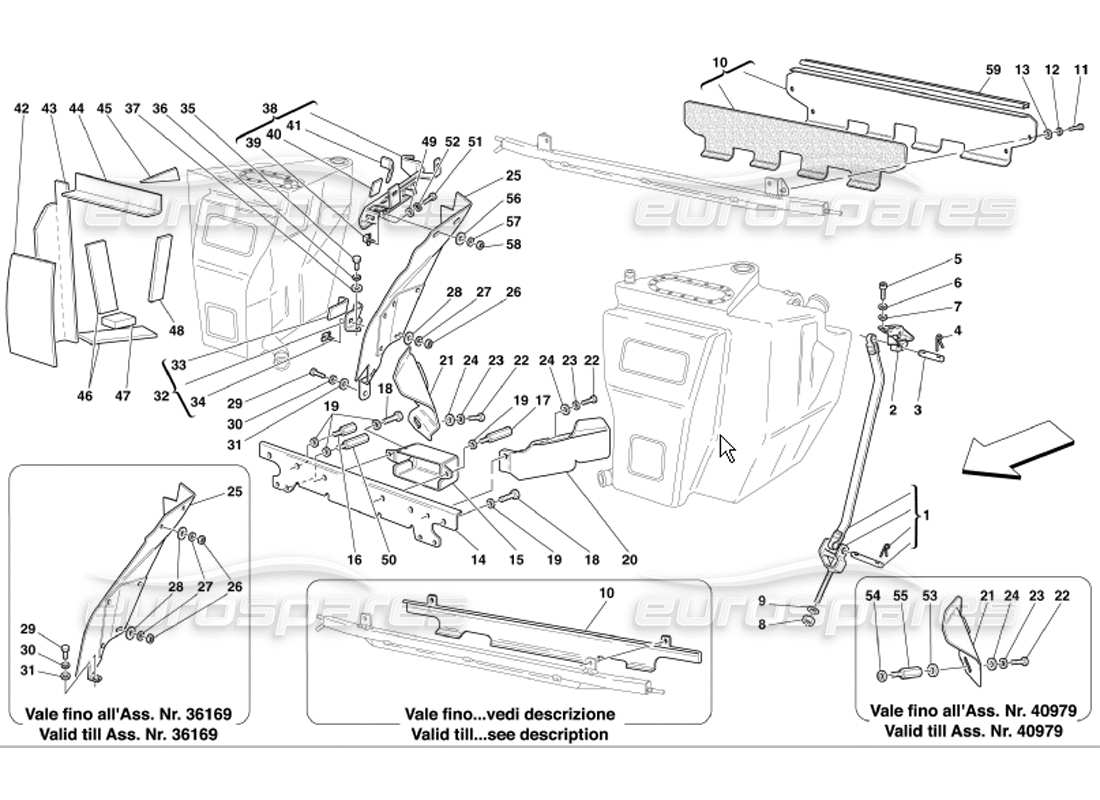

Ferrari 360 Modena Fuel Tanks Fixing and Protection Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 174098
FIXATION DU RÉSERVOIR DE CARBURANT
Pas en tant que pièce de rechange remplacée par 180348
Remplacement
Remplacement
# 001
MPN: 180348
FIXATION DU RÉSERVOIR DE CARBURANT
remplace 174098
depuis £26,91
depuis £26,91
Cette pièce remplace le numéro de pièce 174098 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 174445
SUPPORT DROIT
depuis £9,77
depuis £9,77
# 002
MPN: 175768
SUPPORT GAUCHE
depuis £3,67
depuis £3,67
# 003
MPN: 103447
ÉPINGLE
depuis £12,86
depuis £12,86
# 004
MPN: 10796440
GOUPILLE FENDUE
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 264555
# 005
MPN: 14305324
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14305321
# 006
MPN: 12605374
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 10519424
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10519401 - et 3 plus. Cliquez pour voir les détails
# 008
MPN: 104030
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 16104125
# 009
MPN: 14496524
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14496525 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 178636
DÉSAREATEUR BOUCLIER ANTI-CHALEUR
Valable pour USA MY 2000,2001,2002,2003,2004 et CDN MY 2000,2001,2002,2003,2004 – Pas pour USA MY 2000,2001,2002,2003,2004 et CDN MY 2000,2001,2002,2003,2004 de Ass. N° 37320
depuis £64,15
depuis £64,15
# 010
MPN: 179526
DÉSAREATEUR BOUCLIER ANTI-CHALEUR
Pas pour les États-Unis MY 2000,2001,2002,2003,2004 et CDN MY 2000,2001,2002,2003,2004 - Valable jusqu'au Ass. N° {dix}
depuis £71,93
depuis £71,93
# 011
MPN: 10977524
VIS
Valable à partir de Ass. N° 37320
depuis £0,51
depuis £0,51
# 012
MPN: 127493
Rondelle
Valable à partir de Ass. N° 37320
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 106849 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 12601174
Rondelle
Valable à partir de Ass. N° 37320
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601173 - et 5 plus. Cliquez pour voir les détails
# 014
MPN: 176993
PLAQUE DE PROTECTION
depuis £17,75
depuis £17,75
# 015
MPN: 186045
Cadre
depuis £18,71
depuis £18,71
Cette pièce remplace le numéro de pièce 176994 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 178772
GOUJON
depuis £5,72
depuis £5,72
# 017
MPN: 179242
GOUJON
depuis £3,40
depuis £3,40
# 018
MPN: 10902421
VIS
depuis £0,47
depuis £0,47
# 019
MPN: 13550221
Rondelle
depuis £0,47
depuis £0,47
# 020
MPN: 180233
BOUCLIER ANTI-CHALEUR INFÉRIEUR GAUCHE
depuis £39,75
depuis £39,75
# 021
MPN: 180234
BOUCLIER ANTI-CHALEUR INFÉRIEUR DROIT
Valable jusqu'au Ass. N° 35229
depuis £20,70
depuis £20,70
# 021
MPN: 182238
BOUCLIER ANTI-CHALEUR INFÉRIEUR DROIT
Valable à partir de Ass. N° 35230 jusqu'à Ass. N° 40979
depuis £19,77
depuis £19,77
# 021
MPN: 188471
BOUCLIER ANTI-CHALEUR INFÉRIEUR DROIT
Valable à partir de Ass. N° 40980
depuis £46,38
depuis £46,38
# 022
MPN: 10902424
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 023
MPN: 12605374
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 14499324
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
# 025
MPN: 180231
BOUCLIER ANTI-CHALEUR LH
Valable jusqu'au Ass. N° 36169
depuis £141,21
depuis £141,21
# 025
MPN: 180232
BOUCLIER ANTI-CHALEUR RH
Valable jusqu'au Ass. N° 36169
depuis £141,21
depuis £141,21
# 025
MPN: 184300
BOUCLIER ANTI-CHALEUR LH
Valable à partir de Ass. N° 36170
depuis £134,90
depuis £134,90
# 025
MPN: 184301
BOUCLIER ANTI-CHALEUR RH
Valable à partir de Ass. N° 36170
depuis £191,38
depuis £191,38
# 026
MPN: 15896214
NOIX
Valable jusqu'au Ass. N° 36169 avec Q.té 4 - Valable à partir de Ass. N° 36170 avec Q.té 2
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 15896211
# 027
MPN: 12605374
Rondelle
Valable jusqu'au Ass. N° 36169 avec Q.té 4 - Valable à partir de Ass. N° 36170 avec Q.té 2
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 12644424
Rondelle
Valable jusqu'au Ass. N° 36169 avec Q.té 4 - Valable à partir de Ass. N° 36170 avec Q.té 2
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 10902424
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 12605374
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 14499324
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
# 032
MPN: 177774
SUPPORT INFERIEUR POUR FIXATION RESERVOIR GAUCHE
depuis £5,61
depuis £5,61
# 032
MPN: 177775
SUPPORT INFERIEUR POUR FIXATION RESERVOIR DROIT
depuis £22,66
depuis £22,66
# 033
MPN: 177772
ÉPAISSEUR DU CAOUTCHOUC LH
depuis £1,02
depuis £1,02
# 033
MPN: 177773
ÉPAISSEUR DU CAOUTCHOUC DROIT
depuis £1,02
depuis £1,02
# 034
MPN: 14664790
VIS AVEC CAGE
depuis £0,47
depuis £0,47
# 035
MPN: 10902424
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 036
MPN: 12605374
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 12647624
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12647611
# 038
MPN: 177770
SUPPORT POUR FIXATION RESERVOIR DROIT
depuis £49,40
depuis £49,40
# 038
MPN: 177771
SUPPORT POUR FIXATION RESERVOIR GAUCHE
depuis £49,40
depuis £49,40
# 039
MPN: 14664790
VIS AVEC CAGE
depuis £0,47
depuis £0,47
# 040
MPN: 177769
ÉPAISSEUR DU CAOUTCHOUC
depuis £0,71
depuis £0,71
# 041
MPN: 177768
ÉPAISSEUR DU CAOUTCHOUC
depuis £0,47
depuis £0,47
# 042
MPN: 177752
ÉPAISSEUR DU CAOUTCHOUC
depuis £6,21
depuis £6,21
# 043
MPN: 181191
ÉPAISSEUR DU CAOUTCHOUC DROIT
depuis £5,48
depuis £5,48
# 043
MPN: 181192
ÉPAISSEUR DU CAOUTCHOUC LH
depuis £5,48
depuis £5,48
# 044
MPN: 181377
ÉPAISSEUR DU CAOUTCHOUC
depuis £2,49
depuis £2,49
# 045
MPN: 177753
ÉPAISSEUR DU CAOUTCHOUC DROIT
depuis £1,33
depuis £1,33
# 045
MPN: 177763
ÉPAISSEUR DU CAOUTCHOUC LH
depuis £1,33
depuis £1,33
# 046
MPN: 177749
ÉPAISSEUR DU CAOUTCHOUC
depuis £1,84
depuis £1,84
# 047
MPN: 177748
ÉPAISSEUR DU CAOUTCHOUC
depuis £1,21
depuis £1,21
# 048
MPN: 159147
ÉPAISSEUR DU CAOUTCHOUC
depuis £0,47
depuis £0,47
# 049
MPN: 12647624
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12647611
# 050
MPN: 182363
GOUJON
depuis £15,90
depuis £15,90
# 051
MPN: 10902424
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 052
MPN: 12605374
Rondelle
depuis £0,71
depuis £0,71
Cette pièce remplace la pièce numéro 12605370 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 053
MPN: 12643724
Rondelle
Valable jusqu'au Ass. N° 40979
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 054
MPN: 12644424
Rondelle
Valable jusqu'au Ass. N° 40979
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 055
MPN: 178772
GOUJON
Du cul. N° 36945 pour GS et de Ass. N° 37248 pour le bouclier de fixation des goujons GD 182238 - Valable jusqu'à Ass. N° 40979
depuis £5,72
depuis £5,72
# 056
MPN: 10519424
Rondelle
Valable à partir de Ass. N° 36170
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10519401 - et 3 plus. Cliquez pour voir les détails
# 057
MPN: 12644424
Rondelle
Valable à partir de Ass. N° 36170
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 102741
NOIX
Valable à partir de Ass. N° 36170
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 059
MPN: 190115
JOINT EN CAOUTCHOUC
depuis £17,36
depuis £17,36
