021 - Système de lubrification et système Blow-By

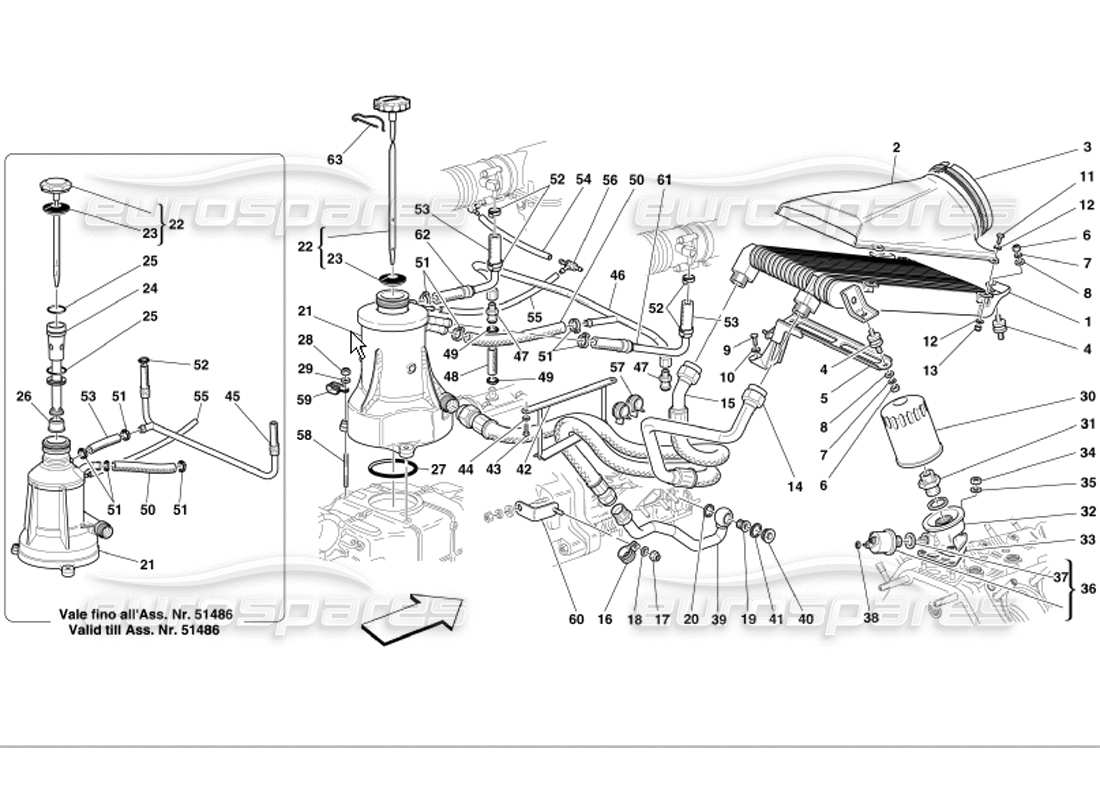

Ferrari 360 Modena Lubrication System and Blow-By System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 185412
RADIATEUR D'HUILE
depuis £1 114,33
depuis £1 114,33
Cette pièce remplace le numéro de pièce 179835 - et 4 plus. Cliquez pour voir les détails
# 002
MPN: 176083
CONVOYEUR D'ENTRÉE D'AIR
Pas comme pièce de rechange - Remplacé par 181001
Remplacement
Remplacement
# 002
MPN: 181001
CONVOYEUR D'ENTRÉE D'AIR
depuis £22,84
depuis £22,84
Cette pièce remplace le numéro de pièce 176083 - et 2 plus. Cliquez pour voir les détails
# 003
MPN: 180555
joint
depuis £4,16
depuis £4,16
# 004
MPN: 102947
TAMPON
depuis £7,15
depuis £7,15
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 005
MPN: 175724
SUPPORT DE RADIATEUR
depuis £14,53
depuis £14,53
# 006
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 007
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 008
MPN: 12644424
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 10902324
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 011
MPN: 10977824
VIS
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10977814 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 12637824
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12637801 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 113647
NOIX
depuis £0,53
depuis £0,53
# 014
MPN: 177789
TUYAU DU TUYAU MOTEUR AU RADIATEUR
Pas comme pièce de rechange - Remplacé par 179103
Remplacement
Remplacement
# 014
MPN: 179103
TUYAU DU TUYAU MOTEUR AU RADIATEUR
depuis £1 120,72
depuis £1 120,72
Cette pièce remplace le numéro de pièce 177789
# 014
MPN: 201655
TUYAU DU TUYAU MOTEUR AU RADIATEUR
Pipe Racing anodisée - En option
depuis £528,80
depuis £528,80
# 015
MPN: 177785
TUYAU DU RADIATEUR AU DÉSAREATEUR
Valable jusqu'au Ass. N° 33358
depuis £505,01
depuis £505,01
# 015
MPN: 181163
TUYAU DU RADIATEUR AU DÉSAREATEUR
Valable à partir de Ass. N° 33359
depuis £249,16
depuis £249,16
# 015
MPN: 201656
TUYAU DU RADIATEUR AU DÉSAREATEUR
Pipe Racing anodisée - En option
depuis £680,72
depuis £680,72
# 016
MPN: 10442090
SUPPORT AVEC GAINE
depuis £0,47
depuis £0,47
# 017
MPN: 134041
NOIX
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 15896221
# 018
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 019
MPN: 122319
SYNDICAT
depuis £142,76
depuis £142,76
# 020
MPN: 144487
joint
depuis £19,08
depuis £19,08
# 021
MPN: 176620
DÉSAREATEUR D'HUILE COMPLET
Valable jusqu'au Ass. N° 51486
depuis £363,36
depuis £363,36
Cette pièce remplace le numéro de pièce 179350 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 201625
DÉSAREATEUR D'HUILE COMPLET
Valable à partir de Ass. N° 51487 – Jusqu'à la voiture Ass. N° 56313 à monter avec bouchon de réservoir 202249 réf. 22 avec trou et sans goupille fendue vissable 209265 réf. 63
depuis £736,15
depuis £736,15
# 022
MPN: 182115
BOUCHON DE RÉSERVOIR
Pas en tant que pièce de rechange remplacée par 183096
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 178344 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 183096
BOUCHON DE RÉSERVOIR
Valable jusqu'au Ass. N° 51486
depuis £93,77
depuis £93,77
Cette pièce remplace le numéro de pièce 182115 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 202249
BOUCHON DE RÉSERVOIR
Valable à partir de Ass. N° 51487
depuis £301,01
depuis £301,01
# 023
MPN: 180585
joint
depuis £48,78
depuis £48,78
Cette pièce remplace le numéro de pièce 145625
# 024
MPN: 181964
BOUCLIER POUR TIGE DE NIVEAU D'HUILE
Valable jusqu'à épuisement du stock - Valable jusqu'à Ass. N° 51486
depuis £41,07
depuis £41,07
# 024
MPN: 182183
BOUCLIER POUR TIGE DE NIVEAU D'HUILE
Valable après épuisement du stock de 181964 - Valable jusqu'au Ass. N° 51486
depuis £42,46
depuis £42,46
Cette pièce remplace la pièce numéro 181964 que nous avons en stock
# 025
MPN: 182184
OU JOINT
Valable jusqu'au Ass. N° 51486
depuis £15,57
depuis £15,57
# 026
MPN: 182185
joint
Valable jusqu'au Ass. N° 51486
depuis £11,00
depuis £11,00
# 027
MPN: 176388
OU JOINT
depuis £2,58
depuis £2,58
# 028
MPN: 101139
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104425
# 029
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 030
MPN: 197654
FILTRE À L'HUILE
depuis £30,32
depuis £30,32
Cette pièce remplace le numéro de pièce 191462
# 031
MPN: 173929
UNION FILETÉE
depuis £2,29
depuis £2,29
# 032
MPN: 173633
BASE DE FILTRE À HUILE - PLAQUE
depuis £52,68
depuis £52,68
# 033
MPN: 137579
JOINT DE BASE DE FILTRE À HUILE
Valable jusqu'à épuisement des stocks
Remplacement
Remplacement
# 033
MPN: 188052
JOINT DE BASE DE FILTRE À HUILE
Valable après épuisement des stocks de 137579
depuis £5,08
depuis £5,08
Cette pièce remplace le numéro de pièce 137579
# 034
MPN: 101139
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16104425
# 035
MPN: 12601374
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 036
MPN: 135940
TRANSMETTEUR DE PRESSION D'HUILE
depuis £97,04
depuis £97,04
# 037
MPN: 10259960
joint
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 95017
# 038
MPN: 62790300
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574011 - et 1 plus. Cliquez pour voir les détails
# 039
MPN: 178199
TUYAU DU MOTEUR AU TUYAU DE RADIATEUR
depuis £176,62
depuis £176,62
# 039
MPN: 201654
TUYAU DU MOTEUR AU TUYAU DE RADIATEUR
Pipe Racing anodisée - En option
depuis £123,63
depuis £123,63
# 040
MPN: 122318
BOUCHON FILETÉ
depuis £60,66
depuis £60,66
# 041
MPN: 183044
joint
depuis £32,36
depuis £32,36
# 042
MPN: 181860
SUPPORT DE RETENUE DE TUYAU D'HUILE
Valable jusqu'au numéro de moteur. 53226
depuis £103,81
depuis £103,81
# 042
MPN: 183655
SUPPORT DE RETENUE DE TUYAU D'HUILE
Valable à partir du moteur Nr. 53227
depuis £70,77
depuis £70,77
Cette pièce remplace le numéro de pièce 179116
# 043
MPN: 10902124
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 044
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 045
MPN: 176276
TUYAU DE RACCORDEMENT PAPILLON
Valable jusqu'au Ass. N° 51486
depuis £24,91
depuis £24,91
# 046
MPN: 173968
TUYAU D'ÉVENT DE RACCORDEMENT DES TÊTES
depuis £83,25
depuis £83,25
# 046
MPN: 201653
TUYAU D'ÉVENT DE RACCORDEMENT DES TÊTES
Pipe Racing anodisée - En option
depuis £262,82
depuis £262,82
Cette pièce remplace le numéro de pièce 202160
# 047
MPN: 170448
SOUPAPE
Pour les voitures non USA et CDN de Ass. N° 57034 Q.té 1
depuis £40,47
depuis £40,47
# 047
MPN: 215820
SOUPAPE
Avec trou ø 2 sur la membrane - Pas pour USA et CDN - Valable à partir de Ass. N° 57034
# 048
MPN: 175746
TUYAU EN CAOUTCHOUC
depuis £12,56
depuis £12,56
# 049
MPN: 178053
SERRER
depuis £0,83
depuis £0,83
# 050
MPN: 175745
TUYAU EN CAOUTCHOUC
Valable jusqu'au Ass. N° 51486
depuis £66,06
depuis £66,06
# 050
MPN: 202182
TUYAU EN CAOUTCHOUC
Valable à partir de Ass. N° 51487
depuis £16,28
depuis £16,28
# 051
MPN: 178053
SERRER
depuis £0,83
depuis £0,83
# 052
MPN: 178052
SERRER
Q.té 4 de Ass. N° 51487
depuis £1,02
depuis £1,02
Cette pièce remplace le numéro de pièce 296778
# 053
MPN: 175744
TUYAU EN CAOUTCHOUC
Valable jusqu'au Ass. N° 51486
depuis £23,25
depuis £23,25
# 053
MPN: 202183
TUYAU EN CAOUTCHOUC
Valable à partir de Ass. N° 51487
depuis £7,35
depuis £7,35
# 054
MPN: 126342
TUYAU EN CAOUTCHOUC
depuis £3,75
depuis £3,75
# 055
MPN: 137904
TUYAU EN CAOUTCHOUC
Pas comme pièce de rechange - Remplacé par 185208
depuis £4,56
depuis £4,56
# 055
MPN: 185208
TUYAU EN CAOUTCHOUC
Valable jusqu'au Ass. N° 51486
depuis £2,64
depuis £2,64
# 055
MPN: 194910
TUYAU EN CAOUTCHOUC
Valable à partir de Ass. N° 51487
depuis £4,52
depuis £4,52
# 056
MPN: 161816
3 – UNION DE VOIE
depuis £1,13
depuis £1,13
Cette pièce remplace le numéro de pièce 146972
# 057
MPN: 160013
CLIP SOUPLE
depuis £0,56
depuis £0,56
# 058
MPN: 13517024
GOUJON
Valable pour F1
depuis £0,52
depuis £0,52
# 058
MPN: 13517124
GOUJON
Pas pour F1
depuis £2,48
depuis £2,48
Cette pièce remplace le numéro de pièce 13517121 - et 1 plus. Cliquez pour voir les détails
# 059
MPN: 10450690
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 060
MPN: 178314
support
depuis £1,72
depuis £1,72
# 061
MPN: 202196
TUYAU DE RACCORDEMENT PAPILLON GAUCHE
Valable à partir de Ass. N° 51487
depuis £54,71
depuis £54,71
# 062
MPN: 202194
TUYAU DE RACCORDEMENT PAPILLON DROIT
Valable à partir de Ass. N° 51487
depuis £36,13
depuis £36,13
# 063
MPN: 209265
PAS DE GOUPILLE FENDUE VISSABLE
Formulaire valable voiture Ass. N° 56314
depuis £1,68
depuis £1,68
