025 - Radiateurs du système de refroidissement

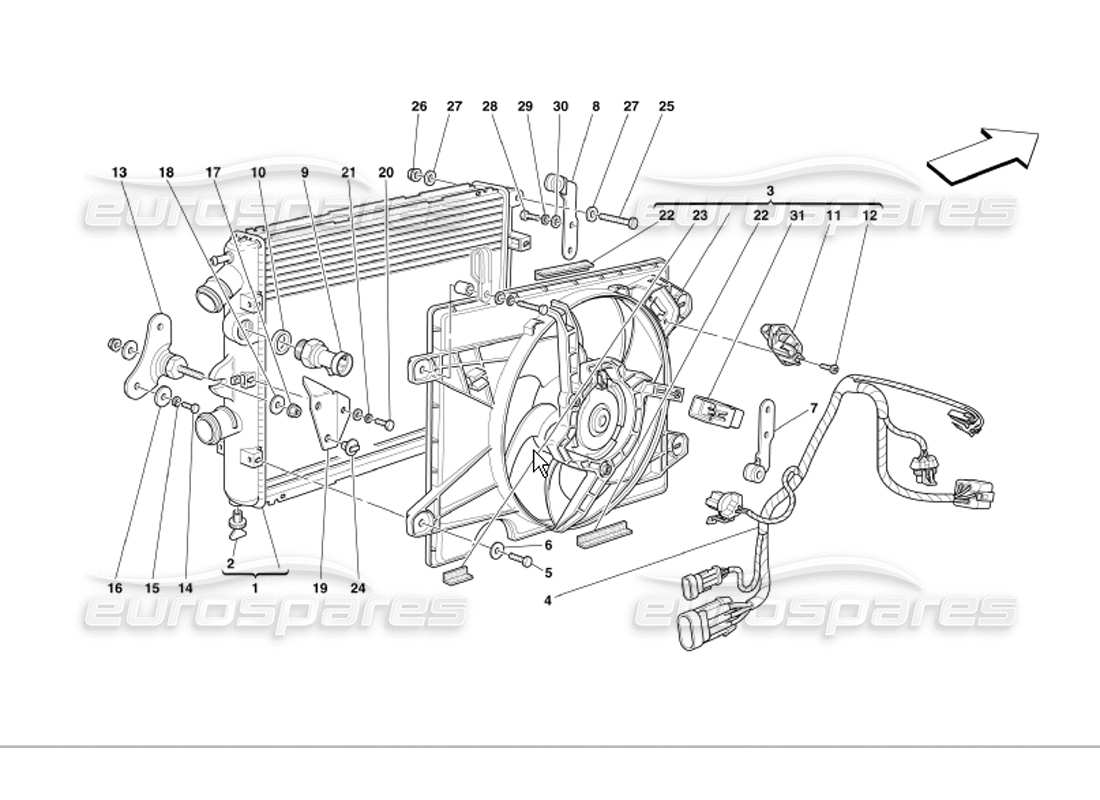

Ferrari 360 Modena Cooling System Radiators Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 172456
RADIATEUR EAU DROIT
Remplacement
Remplacement
# 001
MPN: 176055/a
RAD EAU DROIT COMPLET AVEC UNITÉ VENTILATEUR
utiliser maintenant : 172456 + 174086
# 001
MPN: 176056
RADIATEUR EAU GAUCHE
Remplacement
Remplacement
# 001
MPN: 176060/a
RADIATEUR D'EAU ET VENTILATEUR COMPLET GAUCHE
utiliser maintenant : 176056 + 177501
# 002
MPN: 176324

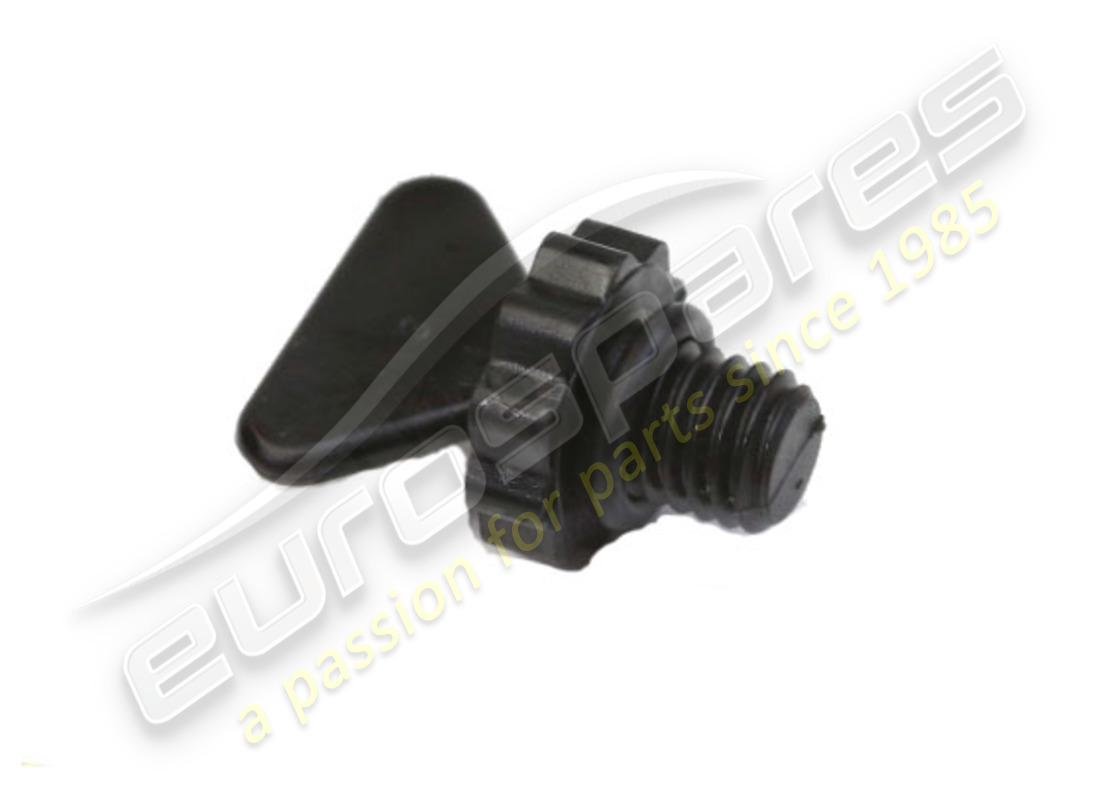

BOUCHON DE SORTIE D'EAU
depuis £18,20
depuis £18,20
# 003
MPN: 174086

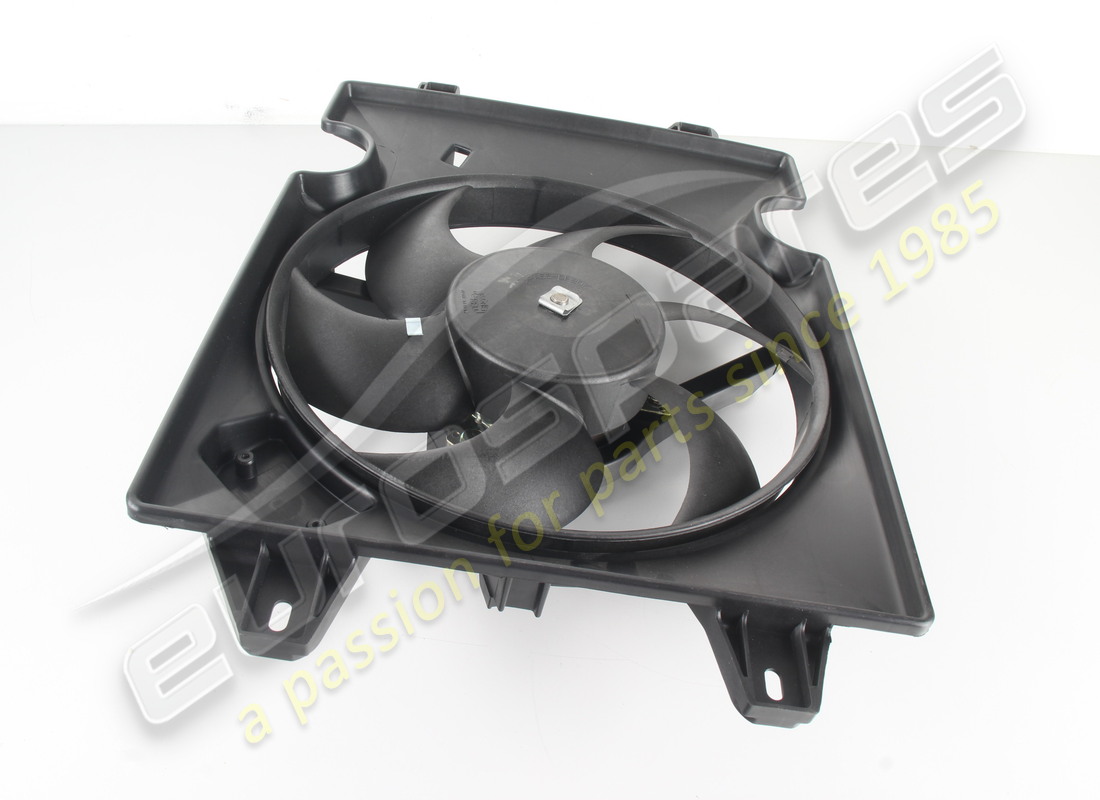

ÉLECTROVENTILATEUR DROIT COMPLET
depuis £283,13
depuis £283,13
# 003
MPN: 177501
ÉLECTROVENTILATEUR COMPLET GAUCHE
depuis £283,13
depuis £283,13
# 004
MPN: 179010
CÂBLAGE DE L'ÉLECTROVENTILATEUR DROIT
depuis £151,00
depuis £151,00
Cette pièce remplace le numéro de pièce 178563
# 005
MPN: 16286024
VIS
depuis £0,52
depuis £0,52
# 006
MPN: 12647624
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 12647611
# 007
MPN: 179435

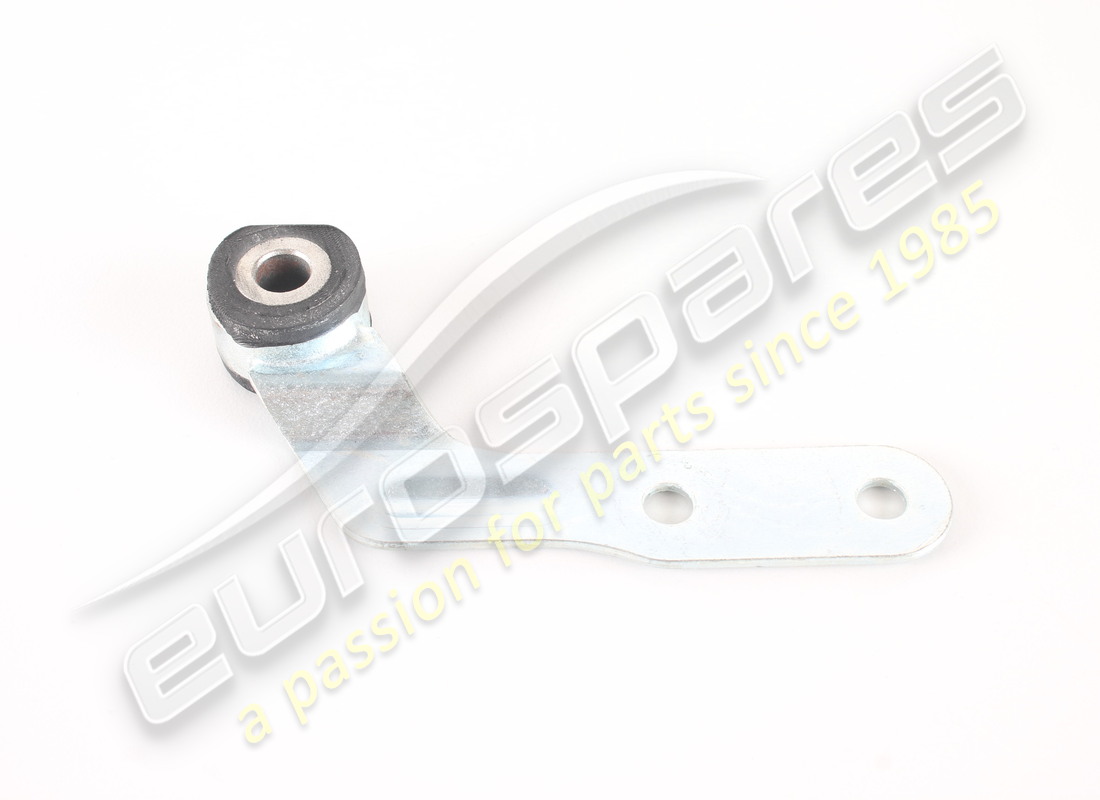

SUPPORT DE RADIATEUR INFÉRIEUR DROIT/SUPÉRIEUR GAUCHE
depuis £63,07
depuis £63,07
# 008
MPN: 179436

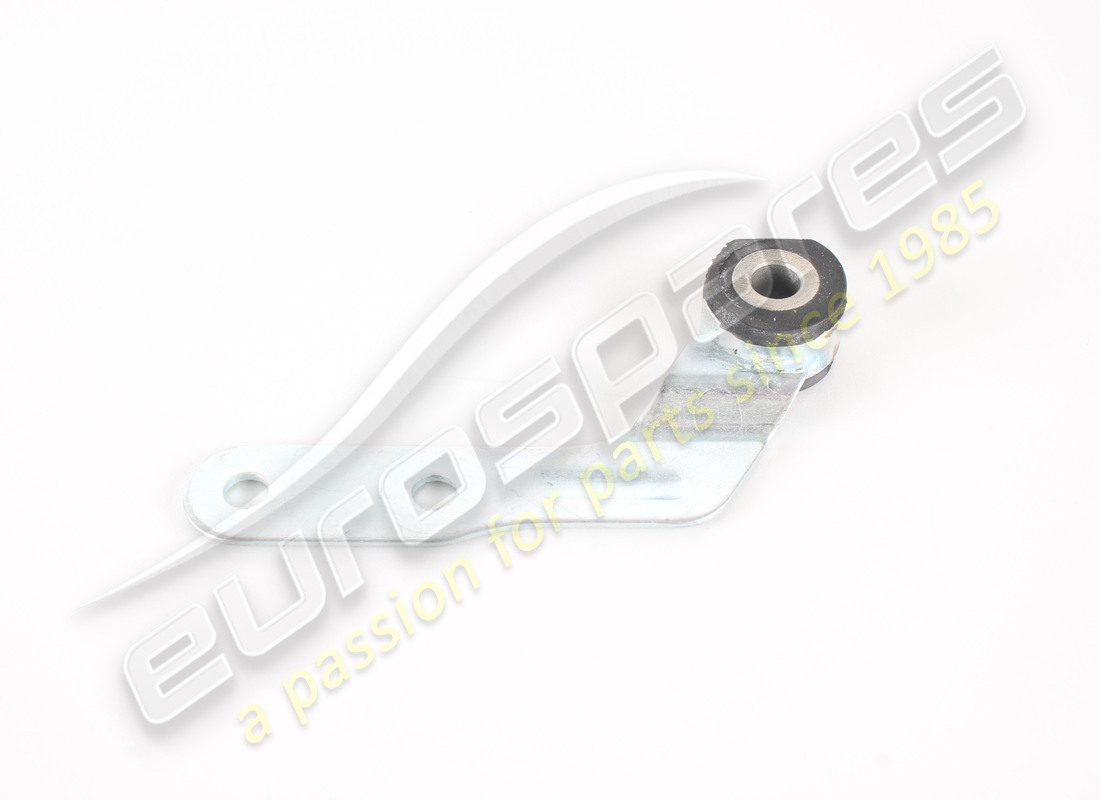

SUPPORT DE RADIATEUR SUPÉRIEUR DROIT/INFÉRIEUR LH
depuis £60,39
depuis £60,39
# 009
MPN: 176322

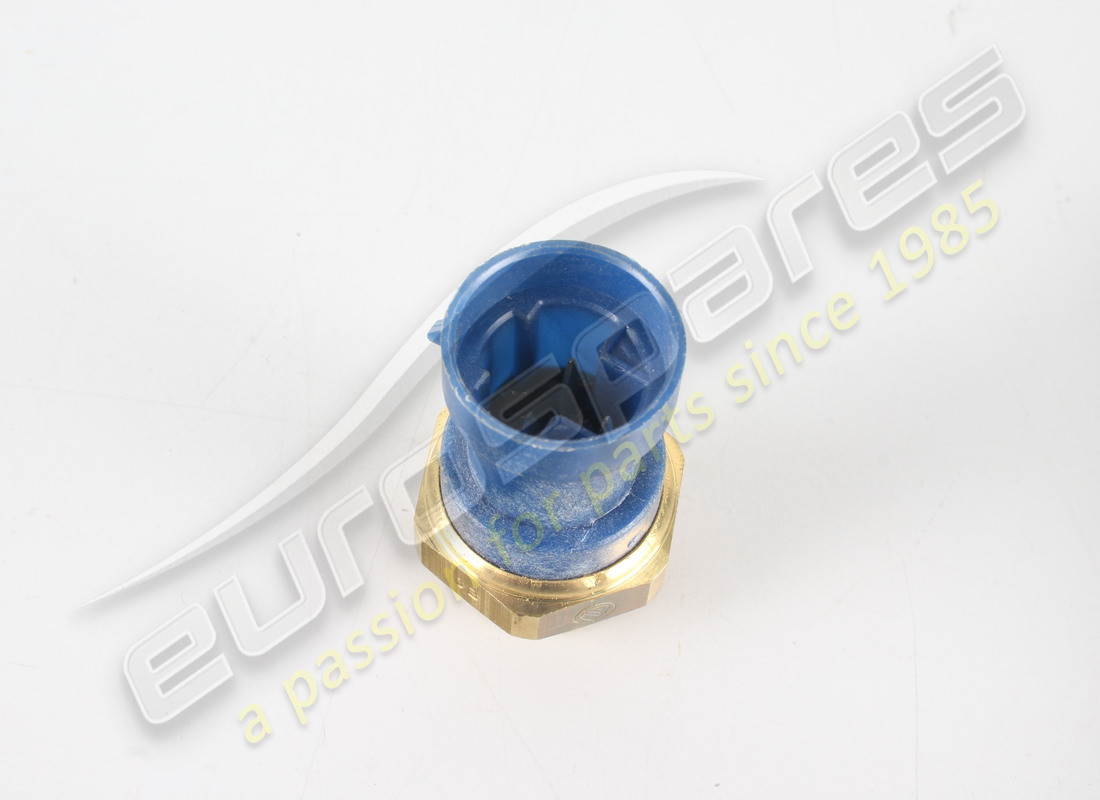

INTERRUPTEUR DE TEMPÉRATURE
depuis £78,00
depuis £78,00
# 010
MPN: 101508
joint
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 94706
# 011
MPN: 185543
RÉSISTANCE
depuis £173,88
depuis £173,88
# 012
MPN: 15958801
VIS
depuis £0,54
depuis £0,54
# 013
MPN: 179834
SUPPORT CENTRAL DE RADIATEUR
depuis £62,28
depuis £62,28
# 014
MPN: 10902424
VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 015
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 016
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 14058511
NOIX
depuis £0,53
depuis £0,53
# 018
MPN: 124338
Rondelle
depuis £4,39
depuis £4,39
Cette pièce remplace le numéro de pièce 219344
# 019
MPN: 178797
SUPPORT RADIATEUR EAU DROIT
depuis £1,60
depuis £1,60
# 020
MPN: 10977524
VIS
depuis £0,53
depuis £0,53
# 021
MPN: 14499324
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
# 022
MPN: 183693

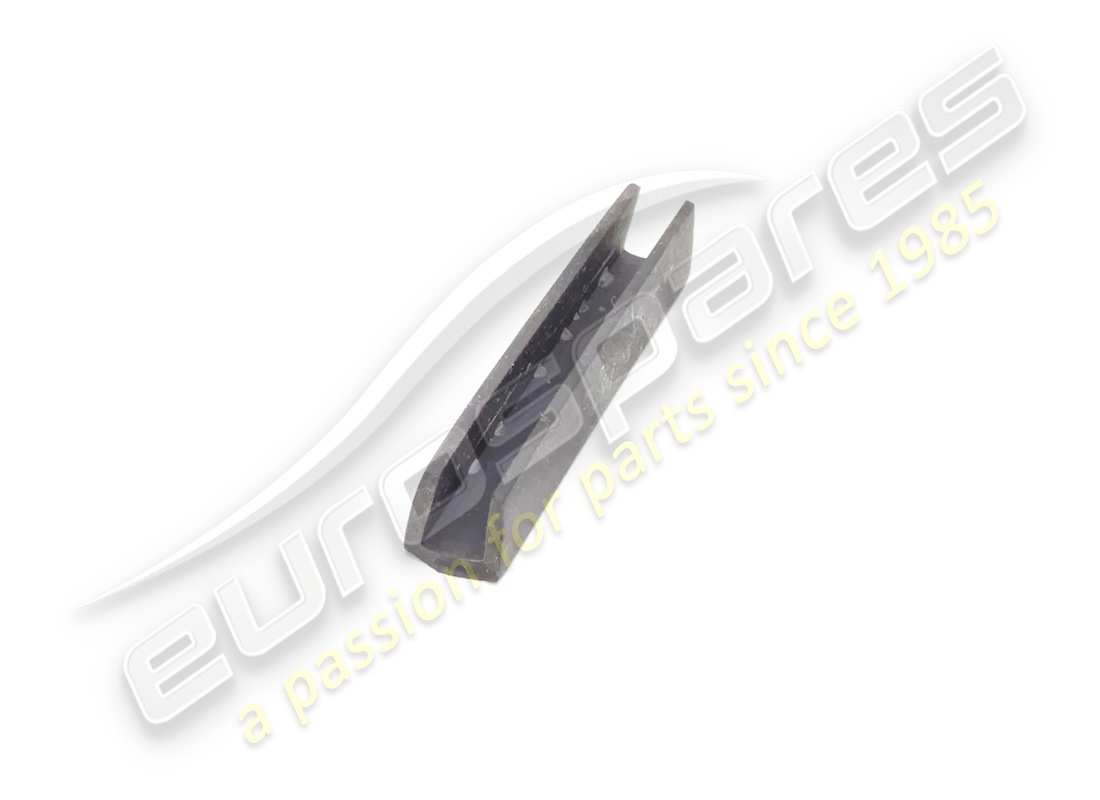

JOINT POUR ELECTROVENTILATEUR
depuis £7,68
depuis £7,68
# 023
MPN: 183872

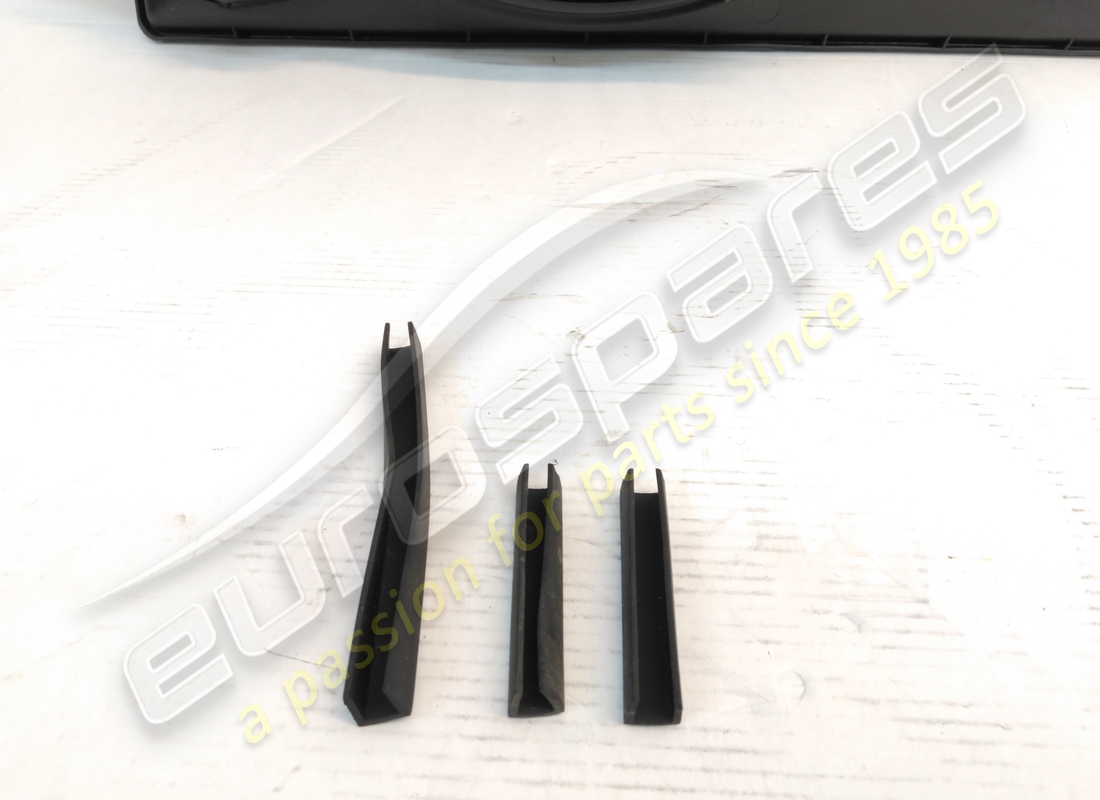

JOINT POUR ELECTROVENTILATEUR
depuis £15,65
depuis £15,65
# 024
MPN: 176062
SOUTIEN AU SYNDICAT
depuis £9,57
depuis £9,57
# 025
MPN: 16044324
VIS
depuis £0,53
depuis £0,53
# 026
MPN: 14058511
NOIX
depuis £0,53
depuis £0,53
# 027
MPN: 12646724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12601571 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 028
MPN: 10902424
VIS
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 10902324 - et 3 plus. Cliquez pour voir les détails
# 029
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 030
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 180026

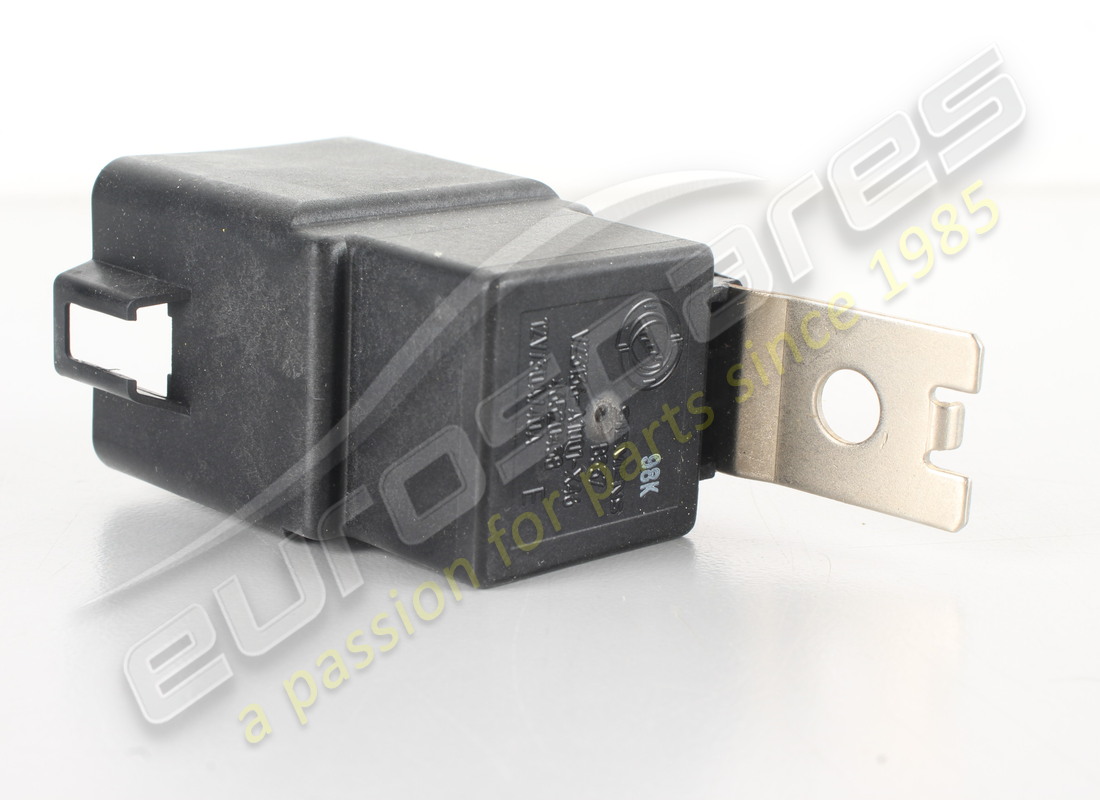

30/40 UN RELAIS
depuis £18,86
depuis £18,86
