105 - Sous-groupes d'éléments arrière du cadre

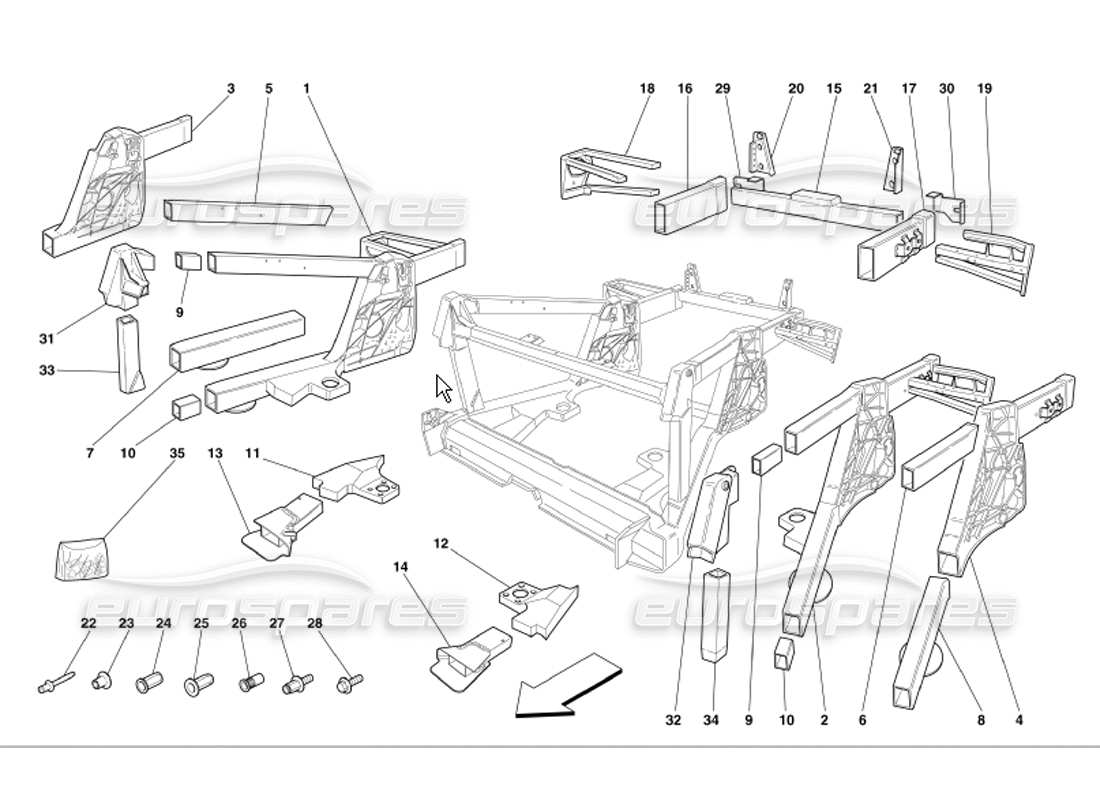

Ferrari 360 Modena Frame Rear Elements Sub-Groups Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
66214900

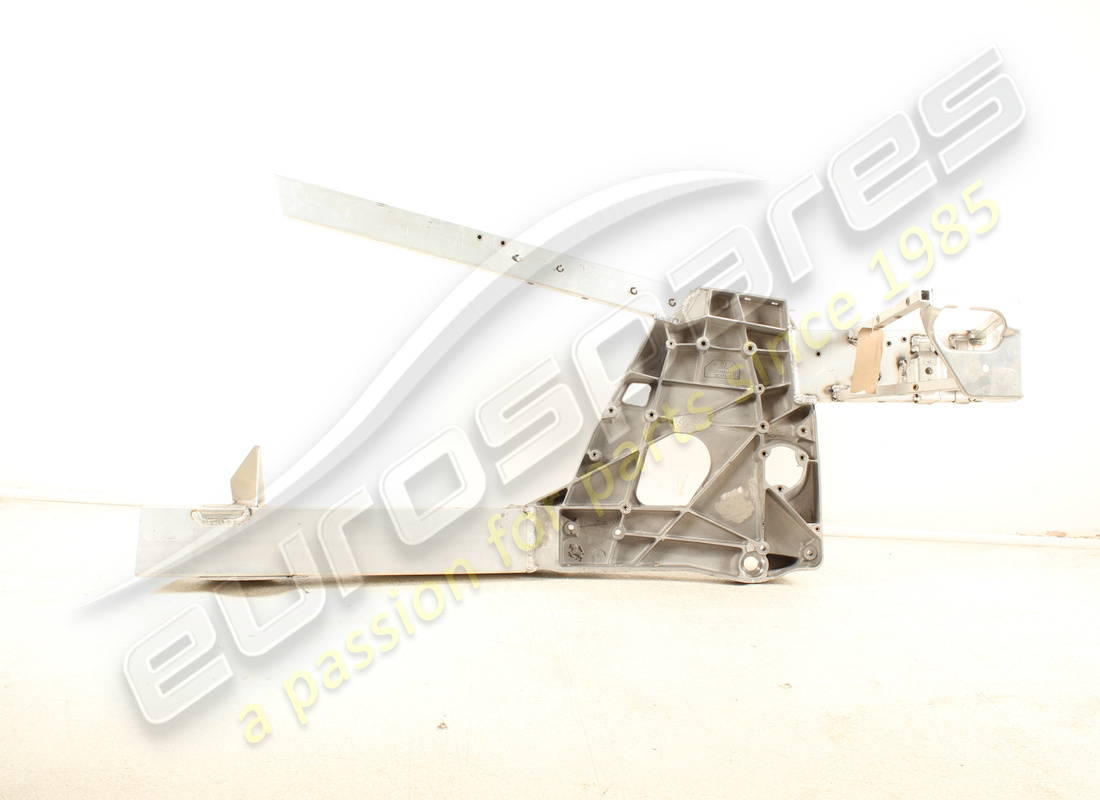

CADRE LATÉRAL DROIT COMPLET
Valable jusqu'au numéro de voiture. 120068 pour GS et 120193 pour GD
depuis
£2 215,91
depuis
£2 215,91
Cette pièce remplace le numéro de pièce 65941400
#
001
MPN:
66453300
CADRE LATÉRAL DROIT COMPLET
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD
depuis
£2 215,91
depuis
£2 215,91
Cette pièce remplace le numéro de pièce 66453100
#
002
MPN:
66290100
CADRE LATÉRAL GAUCHE COMPLET
Valable jusqu'au numéro de voiture. 120068 pour GS et 120193 pour GD
depuis
£2 215,91
depuis
£2 215,91
Cette pièce remplace la pièce numéro 65941200 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
66453400
CADRE LATÉRAL GAUCHE COMPLET
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD
depuis
£2 215,91
depuis
£2 215,91
Cette pièce remplace le numéro de pièce 66453200
#
003
MPN:
65941800
MOULAGE LATÉRAL ARRIÈRE DROIT
Valable jusqu'au numéro de voiture. 120068 pour GS et 120193 pour GD
depuis
£1 813,61
depuis
£1 813,61
#
003
MPN:
66453500
MOULAGE LATÉRAL ARRIÈRE DROIT
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD
depuis
£1 911,40
depuis
£1 911,40
#
004
MPN:
65941900
MOULAGE LATÉRAL ARRIÈRE GAUCHE
Valable jusqu'au numéro de voiture. 120068 pour GS et 120193 pour GD
depuis
£1 813,61
depuis
£1 813,61
#
004
MPN:
66453600
MOULAGE LATÉRAL ARRIÈRE GAUCHE
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD
depuis
£1 911,40
depuis
£1 911,40
#
005
MPN:
166227
CADRE SUPÉRIEUR DROIT
depuis
£147,44
depuis
£147,44
#
006
MPN:
166127
CADRE SUPÉRIEUR GAUCHE
depuis
£163,62
depuis
£163,62
#
007
MPN:
166235
CADRE INFERIEUR DROIT
Pas comme pièce de rechange - Remplacé par 66465000
Remplacement
Remplacement
#
007
MPN:
66465000
CADRE INFERIEUR DROIT
depuis
£288,37
depuis
£288,37
Cette pièce remplace le numéro de pièce 166235
#
008
MPN:
166135
CADRE INFERIEUR GAUCHE
Pas comme pièce de rechange - Remplacé par 66465100
Remplacement
Remplacement
#
008
MPN:
66465100
CADRE INFERIEUR GAUCHE
depuis
£288,37
depuis
£288,37
Cette pièce remplace le numéro de pièce 166135
#
009
MPN:
181980
NOYAU À RÉPARER
depuis
£175,55
depuis
£175,55
Cette pièce remplace le numéro de pièce 985181980
#
010
MPN:
181979
NOYAU À RÉPARER
depuis
£6,56
depuis
£6,56
Cette pièce remplace le numéro de pièce 985181979
#
011
MPN:
166237
SUPPORT MOTEUR DROIT
Pas comme pièce de rechange - Valable jusqu'à la voiture 120068 pour GS et 120193for GD - Pour les voitures avec l'ancienne solution, remplacez par 6187237 + 6187137 pour monter ensemble
Remplacement
Remplacement
#
011
MPN:
195208
SUPPORT MOTEUR DROIT
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD - Valable à partir de la voiture Nr. 138028
Remplacement
Remplacement
#
011
MPN:
6187237
SUPPORT MOTEUR DROIT
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD - Valable jusqu'au numéro de voiture. 138027
depuis
£917,54
depuis
£917,54
Cette pièce remplace le numéro de pièce 166237
- et 2 plus. Cliquez pour voir les détails
#
012
MPN:
166137
SUPPORT MOTEUR GAUCHE
Pas comme pièce de rechange - Valable jusqu'au numéro de voiture. 120068 pour GS et 120193for GD – Pour les voitures avec une ancienne solution, remplacez par 6187237 + 6187137 pour monter ensemble
Remplacement
Remplacement
#
012
MPN:
195207
SUPPORT MOTEUR GAUCHE
Valable à partir de la voiture Nr. 138028
Remplacement
Remplacement
#
012
MPN:
6187137
SUPPORT MOTEUR GAUCHE
Valable à partir de la voiture Nr. 120069 pour GS et 120194 pour GD - Valable jusqu'au numéro de voiture. 138027
depuis
£646,78
depuis
£646,78
Cette pièce remplace le numéro de pièce 166137
- et 2 plus. Cliquez pour voir les détails
#
013
MPN:
65942200
SUPPORT DROIT POUR SUPPORT
depuis
£756,91
depuis
£756,91
Cette pièce remplace le numéro de pièce 65942211
#
014
MPN:
65942311
SUPPORT DE SUPPORT GAUCHE
depuis
£414,35
depuis
£414,35
Cette pièce remplace le numéro de pièce 65942300
#
015
MPN:
183978
TRAVERSE DE PARE-CHOCS ARRIÈRE
depuis
£259,97
depuis
£259,97
Cette pièce remplace le numéro de pièce 166321
#
016
MPN:
183834
CADRE ARRIÈRE DROIT
depuis
£308,13
depuis
£308,13
Cette pièce remplace le numéro de pièce 166223
#
017
MPN:
183833
CADRE ARRIÈRE GAUCHE
depuis
£442,35
depuis
£442,35
Cette pièce remplace le numéro de pièce 166123
#
018
MPN:
64810000
CADRE DE GARDE-BOUE ARRIÈRE DROIT
depuis
£140,30
depuis
£140,30
#
019
MPN:
65995500
CADRE DE GARDE-BOUE ARRIÈRE GAUCHE
depuis
£325,50
depuis
£325,50
Cette pièce remplace le numéro de pièce 64810100
#
019
MPN:
65995500
CADRE DE GARDE-BOUE ARRIÈRE GAUCHE
depuis
£325,50
depuis
£325,50
Cette pièce remplace le numéro de pièce 64810100
#
020
MPN:
65151600
SUPPORT LATÉRAL DROIT
Pas comme pièce de rechange - Remplacé par 65151611
Remplacement
Remplacement
#
020
MPN:
65151611
SUPPORT LATÉRAL DROIT
depuis
£128,33
depuis
£128,33
Cette pièce remplace le numéro de pièce 65151600
#
021
MPN:
65151700
SUPPORT LATÉRAL GAUCHE
Pas comme pièce de rechange - Remplacé par 65151711
Remplacement
Remplacement
#
021
MPN:
65151711
SUPPORT LATÉRAL GAUCHE
depuis
£128,33
depuis
£128,33
Cette pièce remplace le numéro de pièce 65151700
#
022
MPN:
66292200
RIVET À TÊTE STANDARD
depuis
£1,44
depuis
£1,44
#
022
MPN:
66292300
RIVET TETE DEMI REPOTEE
depuis
£0,96
depuis
£0,96
#
023
MPN:
65133800
RIVET L. 6,4 MM
depuis
£0,47
depuis
£0,47
#
024
MPN:
15180411
RIVET ESAGONAL AVEUGLE
depuis
£0,81
depuis
£0,81
#
024
MPN:
15624211
RIVET ESAGONAL M4
depuis
£0,81
depuis
£0,81
#
024
MPN:
15624311
RIVET ESAGONAL M5
depuis
£1,91
depuis
£1,91
#
024
MPN:
15624411
RIVET ESAGONAL M6
depuis
£0,87
depuis
£0,87
#
024
MPN:
15624511
RIVET ESAGONAL M8
Remplacement
Remplacement
#
025
MPN:
65151200
RIVET M6
depuis
£0,47
depuis
£0,47
#
026
MPN:
166101
RIVET M4
depuis
£0,73
depuis
£0,73
#
026
MPN:
179299
RIVET M10 STORE
depuis
£3,97
depuis
£3,97
#
026
MPN:
65135000
RIVET M8
depuis
£0,62
depuis
£0,62
#
026
MPN:
65319800
RIVET M8 STORE
depuis
£0,47
depuis
£0,47
#
026
MPN:
65930400
RIVET M6
depuis
£0,50
depuis
£0,50
#
027
MPN:
65065400
TÊTE ESAGONAL DE GOUJON M6
depuis
£1,66
depuis
£1,66
#
028
MPN:
13836971
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 18770124
#
029
MPN:
166288
SUPPORT DROIT
depuis
£12,32
depuis
£12,32
#
030
MPN:
166188
SUPPORT GAUCHE
depuis
£12,32
depuis
£12,32
#
031
MPN:
6166261
MONTANT ARRIÈRE SUPÉRIEUR DROIT FUSION
depuis
£237,73
depuis
£237,73
Cette pièce remplace le numéro de pièce 166261
- et 1 plus. Cliquez pour voir les détails
#
032
MPN:
6166161
MONTANT ARRIÈRE SUPÉRIEUR FUSION GAUCHE
depuis
£237,73
depuis
£237,73
Cette pièce remplace le numéro de pièce 166161
- et 1 plus. Cliquez pour voir les détails
#
033
MPN:
66051200
PANNEAU ARRIÈRE DROIT COMPLET
Remplacement
Remplacement
#
034
MPN:
66051100
PANNEAU ARRIÈRE GAUCHE COMPLET
depuis
£302,96
depuis
£302,96
#
035
MPN:
70000950
KIT INSERTS POUR RÉPARATION
depuis
£957,91
depuis
£957,91
