008 - Système d'actionneur pneumatique

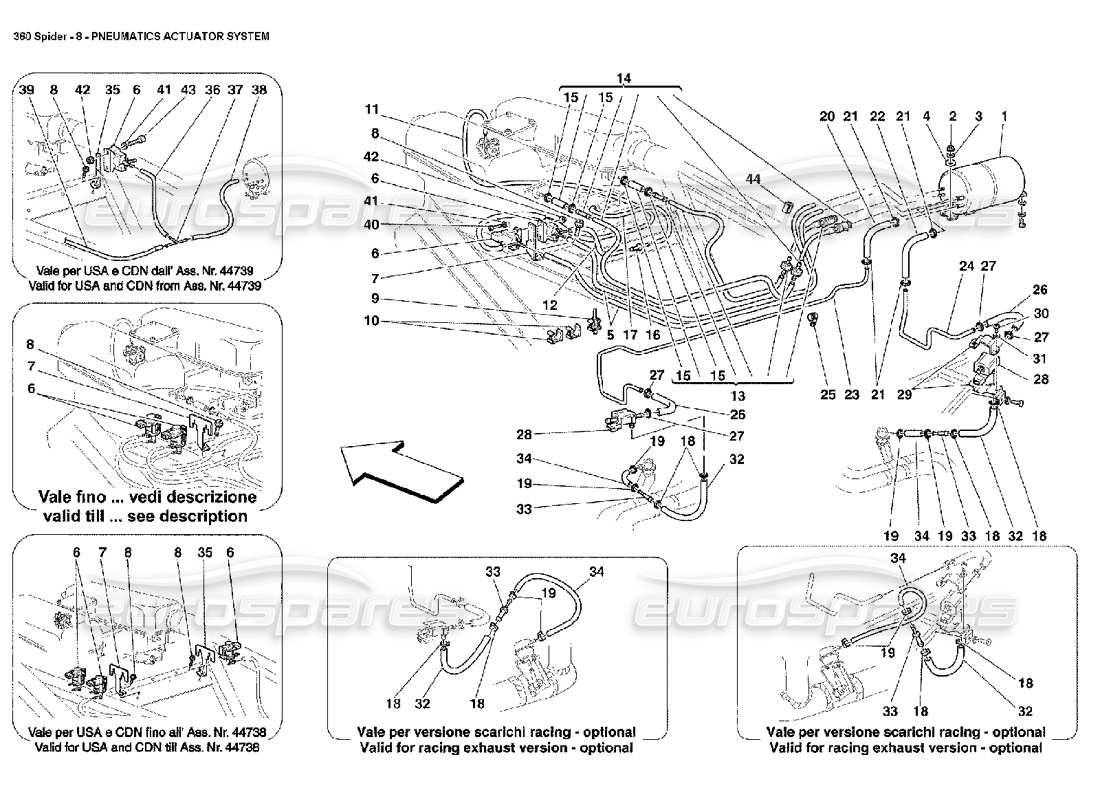

Ferrari 360 Spider Pneumatics Actuator System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 177060
RÉSERVOIR D'ACCUMULATION DE DÉPRESSION
- Valable jusqu'à épuisement des stocks
depuis £49,30
depuis £49,30
# 001
MPN: 195645
RÉSERVOIR À VIDE
depuis £117,74
depuis £117,74
Cette pièce remplace la pièce numéro 177060 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 14059211
NOIX
depuis £0,53
depuis £0,53
# 003
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 004
MPN: 12639724
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12639725 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 169692
TUYAU DU RÉSERVOIR À L'ÉLECTROVANNE
depuis £7,26
depuis £7,26
# 006
MPN: 159177
ÉLECTROVANNE
- Q.té 3 pour USA et CDN - Pour les voitures hors USA et CDN valable jusqu'à Ass. N° 44736 - Pour les voitures USA et CDN valable jusqu'à Ass. N° 44738
depuis £62,28
depuis £62,28
Cette pièce remplace la pièce numéro 154384 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 315769
ÉLECTROVANNE ON/OFF
depuis £17,12
depuis £17,12
Cette pièce remplace la pièce numéro 184363 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 179470
PLAQUE
- Pour les voitures non USA et CDN valables jusqu'à Ass. N° 44736 – Pour les voitures américaines et canadiennes, valable jusqu'à Ass. N° 44738
depuis £32,79
depuis £32,79
# 007
MPN: 189987
PLAQUE
- Pour les voitures non USA et CDN valables Ass. N° 44737 – Pour les voitures USA et CDN valables à partir d'Ass. N° 44739
depuis £2,78
depuis £2,78
# 008
MPN: 16286024
VIS
depuis £0,53
depuis £0,53
# 009
MPN: 140162
ANCRAGE POUR CLIP
depuis £0,47
depuis £0,47
# 010
MPN: 140130
CLIP SOUPLE
depuis £0,54
depuis £0,54
# 011
MPN: 169692
TUYAU DE L'ÉLECTROVANNE À LA CAPSULE PNEUMATIQUE
depuis £7,26
depuis £7,26
# 012
MPN: 115411
TUYAU DE L'ÉLECTROVANNE AU RACCORD
depuis £7,56
depuis £7,56
# 013
MPN: 178420
TUYAU DE DÉPRESSION DROIT COMPLET
depuis £755,03
depuis £755,03
# 014
MPN: 183366
TUYAU DE DÉPRESSION GAUCHE COMPLET
depuis £292,57
depuis £292,57
# 015
MPN: 13434670
COLLIER À VIS
depuis £0,51
depuis £0,51
# 016
MPN: 178491
SYNDICAT
depuis £14,27
depuis £14,27
# 017
MPN: 168248
TUYAU EN CAOUTCHOUC
depuis £21,02
depuis £21,02
# 018
MPN: 13432270
COLLIER À VIS
depuis £0,56
depuis £0,56
# 019
MPN: 171406
COLLIER À VIS
depuis £0,51
depuis £0,51
# 020
MPN: 178554
TUYAU EN CAOUTCHOUC
depuis £9,01
depuis £9,01
# 021
MPN: 13432270
COLLIER À VIS
depuis £0,56
depuis £0,56
# 022
MPN: 178552
TUYAU EN CAOUTCHOUC
depuis £6,99
depuis £6,99
# 023
MPN: 178503
TUYAU GAUCHE
depuis £124,58
depuis £124,58
# 024
MPN: 178497
TUYAU DROIT
depuis £8,82
depuis £8,82
# 025
MPN: 10441190
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 026
MPN: 178552
TUYAU EN CAOUTCHOUC
depuis £6,99
depuis £6,99
# 027
MPN: 13432270
COLLIER À VIS
depuis £0,56
depuis £0,56
# 028
MPN: 178309
ÉLECTROVANNE
depuis £33,76
depuis £33,76
# 029
MPN: 178515
SUPPORT D'ÉLECTROVANNE
depuis £2,44
depuis £2,44
# 030
MPN: 14302924
VIS
depuis £0,47
depuis £0,47
# 031
MPN: 127492
Rondelle
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 106848
# 032
MPN: 178552
TUYAU EN CAOUTCHOUC
depuis £6,99
depuis £6,99
# 033
MPN: 178369
SYNDICAT
depuis £1,40
depuis £1,40
# 034
MPN: 147120
TUYAU EN CAOUTCHOUC
- Valable pour la version échappement course - En option
depuis £23,58
depuis £23,58
Cette pièce remplace le numéro de pièce 147127
# 034
MPN: 147121
TUYAU EN CAOUTCHOUC
Remplacement
Remplacement
# 035
MPN: 182480
PLAQUE DROITE
- Valable pour les États-Unis et le Canada - Valable jusqu'au car Ass. N° 44738
depuis £19,99
depuis £19,99
# 035
MPN: 189993
PLAQUE DROITE
- Valable pour les États-Unis et le Canada - Valable à partir de la voiture Ass. N° 44739
depuis £5,06
depuis £5,06
# 036
MPN: 124347
TUYAU DE L'ÉLECTROVANNE AU RACCORD
- Valable pour les États-Unis et le Canada
depuis £6,55
depuis £6,55
# 037
MPN: 146972
3- UNION DE VOIE
- Valable pour les États-Unis et le Canada
Remplacement
Remplacement
# 038
MPN: 115002
TUYAU DU RÉSERVOIR À L'UNION
- Valable pour les États-Unis et le Canada
depuis £6,81
depuis £6,81
# 039
MPN: 118901
TUYAU DE L'ÉLECTROVANNE AU RACCORD
- Valable pour les États-Unis et le Canada
depuis £3,39
depuis £3,39
# 040
MPN: 14304224
VIS
- Pour les voitures non USA et CDN valables Ass. N° 44737 – Pour les voitures USA et CDN valables à partir d'Ass. N° 44739
depuis £0,53
depuis £0,53
# 041
MPN: 12601174
Rondelle
- Q.té 4 pour USA et CDN - Pour les voitures hors USA et CDN valables à partir de Ass. N° 44737 - Pour les voitures USA et CDN valables à partir d'Ass. N° 44739
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601173 que nous avons en stock - et 5 plus. Cliquez pour voir les détails
# 042
MPN: 15896470
NOIX
- Q.té 4 pour USA et CDN - Pour les voitures hors USA et CDN valables à partir de Ass. N° 44737 - Pour les voitures USA et CDN valables à partir d'Ass. N° 44739 - (quantité minimum de commande = 20)
depuis £0,82
depuis £0,82
Cette pièce remplace la pièce numéro 15896415 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 043
MPN: 14304124
VIS
- Valable pour les États-Unis et le Canada - Valable à partir de la voiture Ass. N° 44739
depuis £0,47
depuis £0,47
# 044
MPN: 152913
TUYAU EN CAOUTCHOUC
depuis £23,81
depuis £23,81
