-Valable pour les États-Unis MY 2000,2001, 2002,2003,2004
009 - Système d'air secondaire

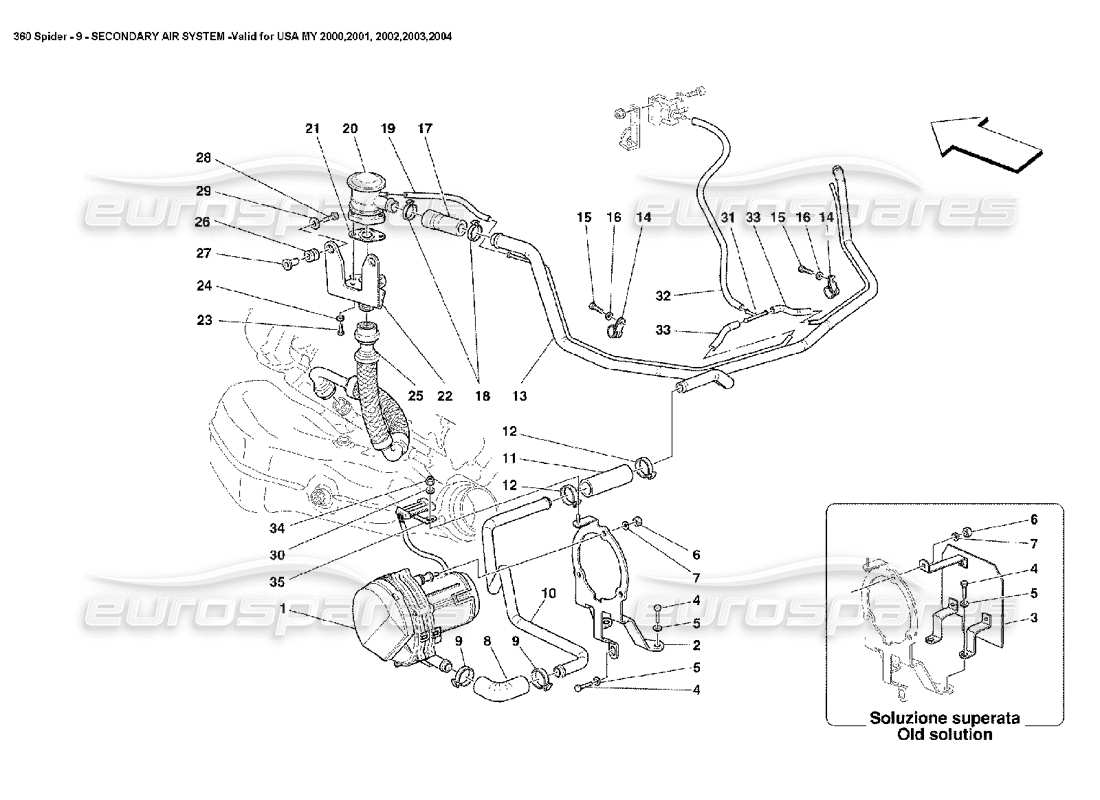

Ferrari 360 Spider Secondary Air System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 181197
POMPE À AIR SECONDAIRE
depuis £166,10
depuis £166,10
# 002
MPN: 182759
SUPPORT POUR POMPE
depuis £8,32
depuis £8,32
# 003
MPN: 181988
BOUCLIER POUR PROTECTION DE LA POMPE
depuis £134,55
depuis £134,55
# 004
MPN: 10902224
VIS
depuis £0,52
depuis £0,52
# 005
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 006
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 007
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 008
MPN: 181994
MANCHON DE RACCORDEMENT DE POMPE À AIR
depuis £45,29
depuis £45,29
# 009
MPN: 178054
SERRER
depuis £0,53
depuis £0,53
# 010
MPN: 181963
TUYAU DE LA POMPE AU MANCHON
depuis £207,62
depuis £207,62
# 011
MPN: 155116
MANCHE
depuis £5,70
depuis £5,70
# 012
MPN: 178054
SERRER
depuis £0,53
depuis £0,53
# 013
MPN: 183326
TUBE D'ADMINISTRATION D'AIR
depuis £113,24
depuis £113,24
# 014
MPN: 10441990
SUPPORT AVEC GAINE
depuis £0,53
depuis £0,53
# 015
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 016
MPN: 12620474
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12620479 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 175223
MANCHE
depuis £5,31
depuis £5,31
Cette pièce remplace le numéro de pièce 122842
# 018
MPN: 178054
SERRER
depuis £0,53
depuis £0,53
# 019
MPN: 148205
TUYAU EN CAOUTCHOUC
depuis £23,19
depuis £23,19
# 020
MPN: 171175
SOUPAPE D'AIR SECONDAIRE
depuis £110,84
depuis £110,84
# 021
MPN: 172303
joint
depuis £0,93
depuis £0,93
# 022
MPN: 179489
SUPPORT COMPLET
depuis £51,90
depuis £51,90
# 023
MPN: 10902224
VIS
depuis £0,51
depuis £0,51
# 024
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 025
MPN: 183730
TUYAU DE RACCORDEMENT
depuis £556,83
depuis £556,83
# 026
MPN: 177576
Passe-câble
depuis £1,18
depuis £1,18
# 027
MPN: 149707
ESPACEUR
depuis £0,64
depuis £0,64
# 028
MPN: 10902824
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10902821 que nous avons en stock
# 029
MPN: 12643724
Rondelle
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 030
MPN: 10519224
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10519201 que nous avons en stock
# 031
MPN: 146972
3 – UNION DE VOIE
Remplacement
Remplacement
# 032
MPN: 147127

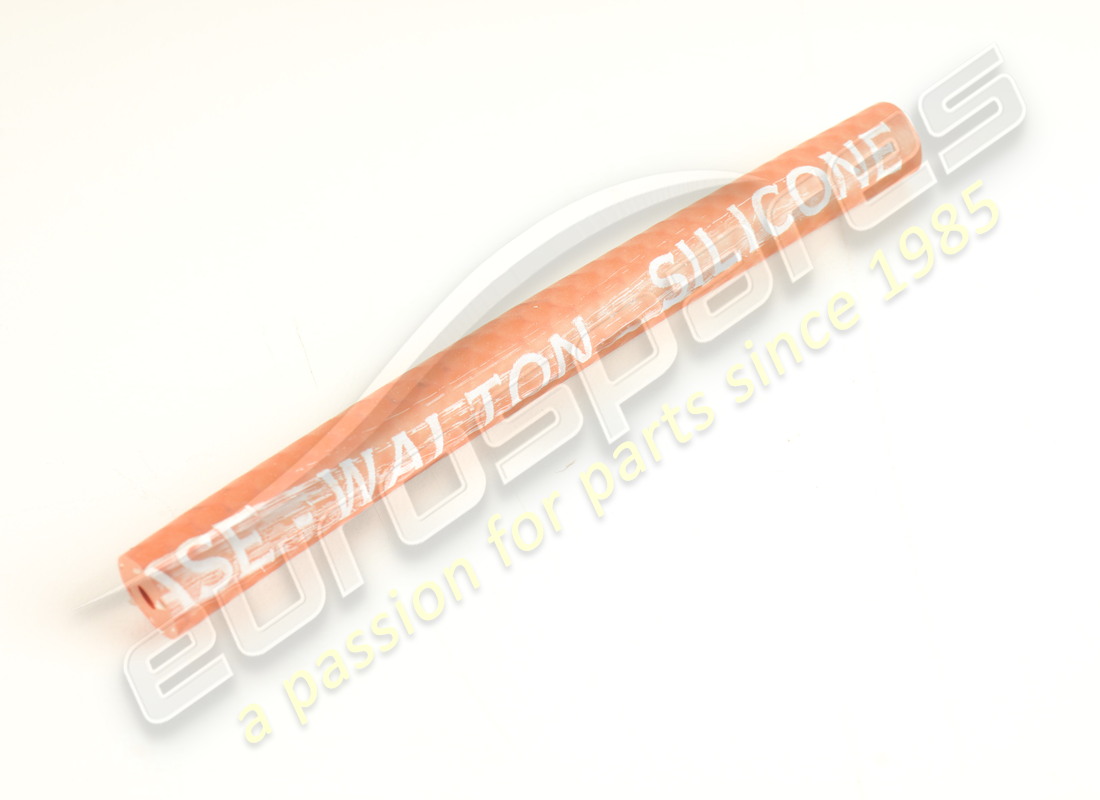

TUYAU EN CAOUTCHOUC
depuis £27,73
depuis £27,73
# 033
MPN: 147129
TUYAU EN CAOUTCHOUC
- Valable jusqu'à épuisement des stocks
depuis £3,20
depuis £3,20
# 033
MPN: 193028
TUYAU EN CAOUTCHOUC
- Valable après épuisement des stocks de 147129
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 147129 que nous avons en stock
# 034
MPN: 62790300
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574011 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 156198
AGRAFE
depuis £8,97
depuis £8,97
