048 - Pompe de direction hydraulique et réservoir

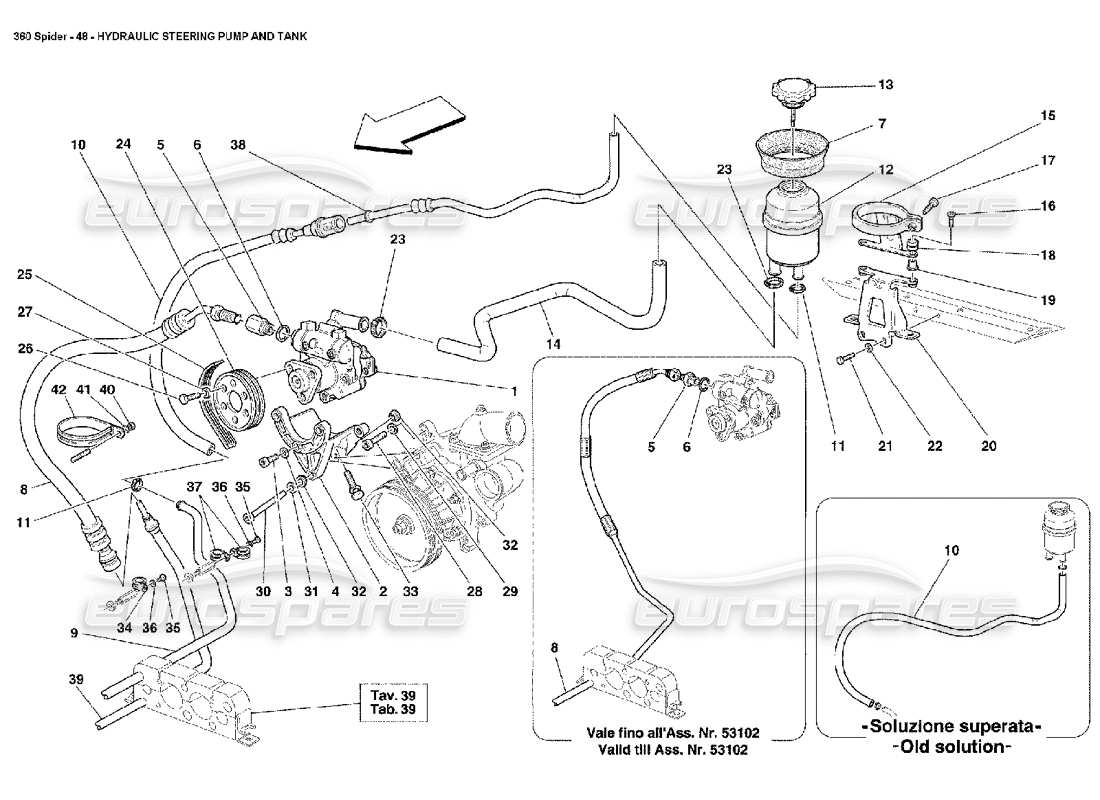

Ferrari 360 Spider Hydraulic Steering Pump and Tank Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 173997
SERVO HYDRAULIQUE - POMPE DE COMMANDE
depuis £1 634,26
depuis £1 634,26
# 002
MPN: 176162

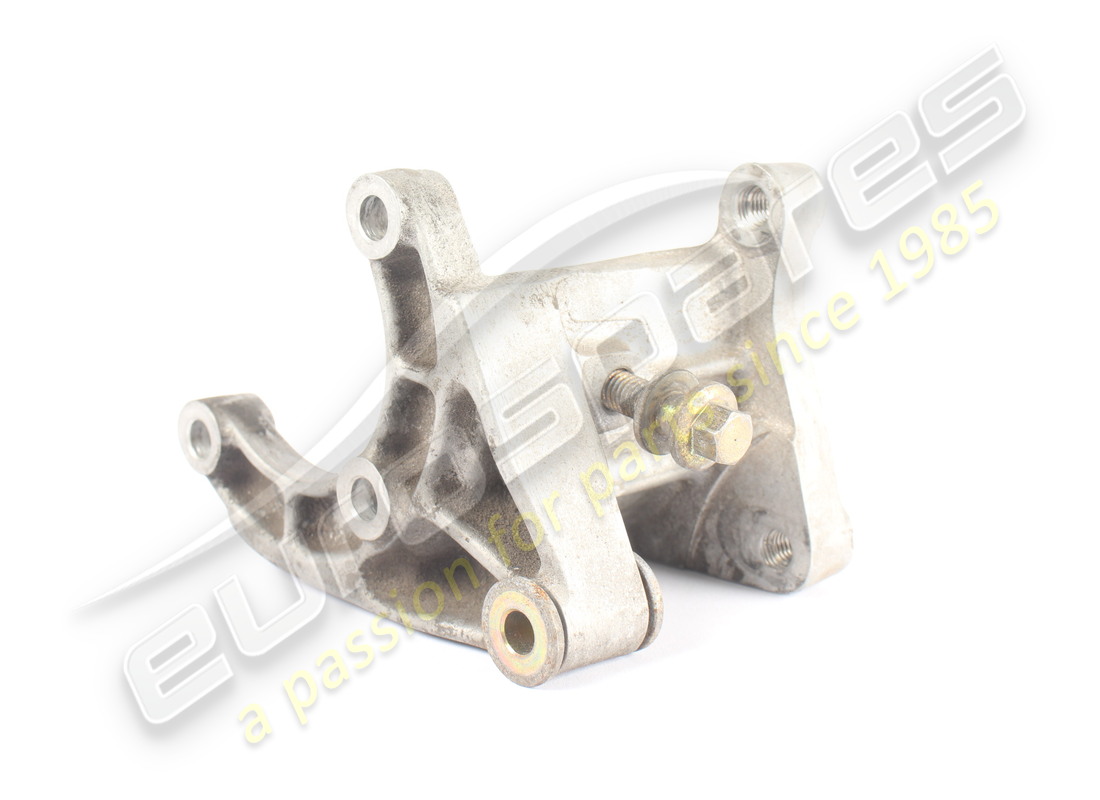

SUPPORT DE POMPE
depuis £171,29
depuis £171,29
# 003
MPN: 14306624
VIS
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14306621
# 004
MPN: 11198074

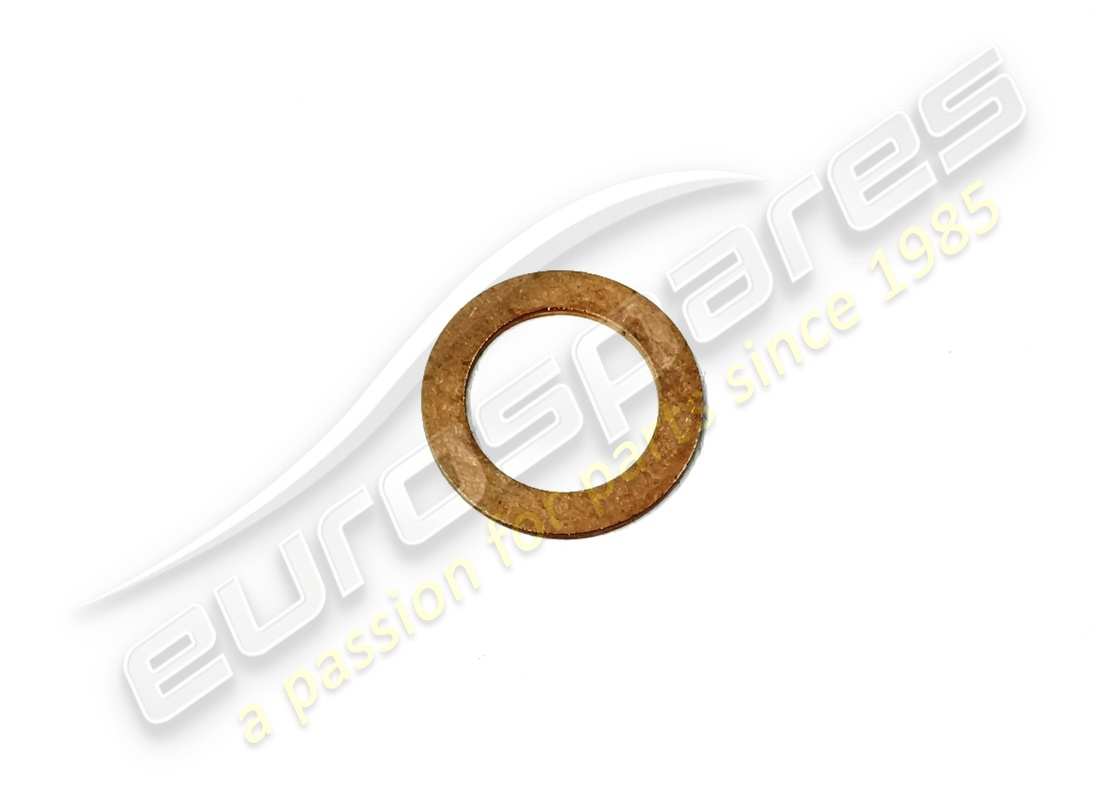

Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 005
MPN: 174091
SYNDICAT
- Valable jusqu'au Ass. N°53102
depuis £5,06
depuis £5,06
# 005
MPN: 204080
SYNDICAT
- Valable à partir du Ass. N° 53103
depuis £35,26
depuis £35,26
# 006
MPN: 10261460
joint
depuis £0,47
depuis £0,47
# 007
MPN: 179301
ANNEAU DE RÉSERVOIR
depuis £5,34
depuis £5,34
# 008
MPN: 185514
TUYAU DE LIVRAISON COMPLET SOUS LE SOL
UTILISATION : 204080/204081/204084/66212900/10261460 – Pas pour GD
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 181632
# 008
MPN: 185515
TUYAU DE LIVRAISON COMPLET SOUS LE SOL
Valable pour GD
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 182320
# 008
MPN: 204081
TUYAU DE LIVRAISON DE LA POMPE AU RACCORD
- Valable à partir du Ass. N° 53103 – Pas pour GD
depuis £132,12
depuis £132,12
Cette pièce remplace le numéro de pièce 185514
# 008
MPN: 209768
TUYAU DE LIVRAISON DE LA POMPE AU RACCORD
- Valable à partir du Ass. N° 53103 – Valable pour GD
depuis £132,12
depuis £132,12
# 008
MPN: 209769
TUYAU DE LIVRAISON COMPLET SOUS LE SOL
- Valable jusqu'au Ass. Nr.53102 – Valable pour GD
depuis £132,12
depuis £132,12
Cette pièce remplace le numéro de pièce 185515 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 179333
TUYAU DE RETOUR SOUS LE SOL
- Valable jusqu'au Ass. N° 35770
depuis £235,48
depuis £235,48
# 009
MPN: 181728
TUYAU DE RETOUR SOUS LE SOL
- Valable à partir du Ass. Nr.35771 - Pas comme pièce de rechange - Remplacé par 184980
Remplacement
Remplacement
# 009
MPN: 184980
TUYAU DE RETOUR SOUS LE SOL
depuis £22,31
depuis £22,31
Cette pièce remplace le numéro de pièce 181728 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 184785
RETOUR DU TUYAU EN CAOUTCHOUC AU RÉSERVOIR
- Valable jusqu'à épuisement du stock - Remplacer par 186566 tuyau + 186565 tuyau
depuis £122,99
depuis £122,99
# 010
MPN: 186566
RETOUR DU TUYAU EN CAOUTCHOUC AU RÉSERVOIR
- Valable après épuisement des stocks de 184785
depuis £56,88
depuis £56,88
# 011
MPN: 13000390
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 167002
RÉSERVOIR D'HUILE POUR ASSISTANCE
depuis £25,95
depuis £25,95
Cette pièce remplace le numéro de pièce 161140 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 185353

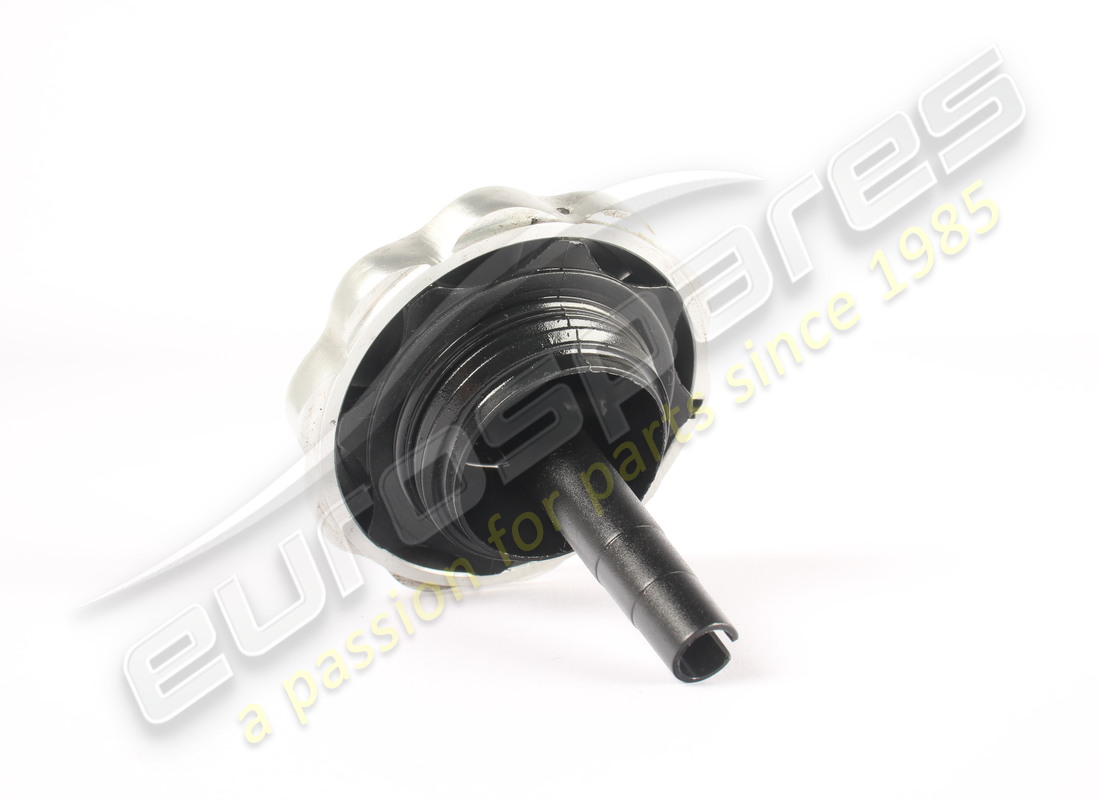

COUVERCLE DU RÉSERVOIR D'HUILE
depuis £245,38
depuis £245,38
Cette pièce remplace le numéro de pièce 180280
# 014
MPN: 183073
TUYAU DU RÉSERVOIR À LA POMPE
depuis £20,75
depuis £20,75
# 015
MPN: 184137
SUPPORT SUPÉRIEUR
depuis £11,09
depuis £11,09
# 016
MPN: 64830600
VIS
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 64882800 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 64830600
VIS
depuis £1,09
depuis £1,09
Cette pièce remplace le numéro de pièce 64882800 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 103549
Passe-câble
depuis £0,74
depuis £0,74
# 019
MPN: 149707
ESPACEUR
depuis £0,66
depuis £0,66
# 020
MPN: 181036
SUPPORT INFÉRIEUR
depuis £43,60
depuis £43,60
# 021
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 022
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 023
MPN: 177996
SERRER
depuis £3,72
depuis £3,72
# 024
MPN: 170926
POULIE
depuis £161,89
depuis £161,89
# 025
MPN: 201454

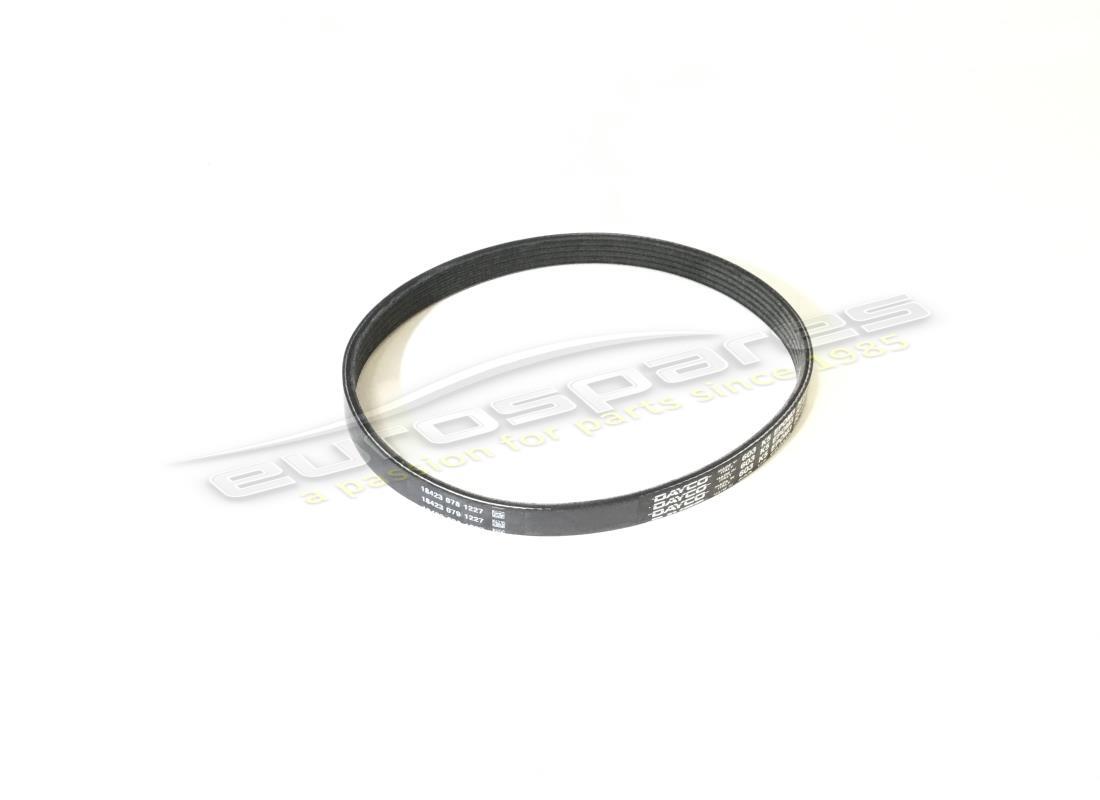

CEINTURE DE COMMANDE DE DIRECTION ASSISTÉE
depuis £9,90
depuis £9,90
Cette pièce remplace le numéro de pièce 194223
# 026
MPN: 16043124
VIS
depuis £0,30
depuis £0,30
Cette pièce remplace la pièce numéro 16043121 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 028
MPN: 14306724
VIS
depuis £0,52
depuis £0,52
# 029
MPN: 12601374
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 030
MPN: 14307124
VIS
depuis £0,54
depuis £0,54
# 031
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 032
MPN: 173447
BAGUE
depuis £5,65
depuis £5,65
# 033
MPN: 174028
GOUPILLE DE RÉGLAGE
depuis £32,78
depuis £32,78
# 034
MPN: 10441990
SUPPORT AVEC GAINE
depuis £0,54
depuis £0,54
# 035
MPN: 10902124
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 14488624
Rondelle
depuis £0,53
depuis £0,53
# 037
MPN: 10441390
SUPPORT AVEC GAINE
depuis £0,51
depuis £0,51
# 038
MPN: 186565
RETOUR DU TUYAU EN CAOUTCHOUC AU RÉSERVOIR
- Valable après épuisement des stocks de 184785
depuis £39,33
depuis £39,33
# 039
MPN: 204084
TUYAU DE LIVRAISON GAUCHE DU RACCORD À LA BOÎTE DE DIRECTION
- Valable à partir du Ass. N° 53103 – Pas pour GD
depuis £132,12
depuis £132,12
# 039
MPN: 209769
TUYAU DE LIVRAISON DROIT DU RACCORD À LA BOÎTE DE DIRECTION
- Valable à partir du Ass. N° 53103 – Valable pour GD
depuis £132,12
depuis £132,12
Cette pièce remplace le numéro de pièce 185515 - et 1 plus. Cliquez pour voir les détails
# 040
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 14499324
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
# 042
MPN: 124034
SUPPORT AVEC GAINE
depuis £1,50
depuis £1,50
