119 - Centrale hydraulique et pompe électrohydraulique

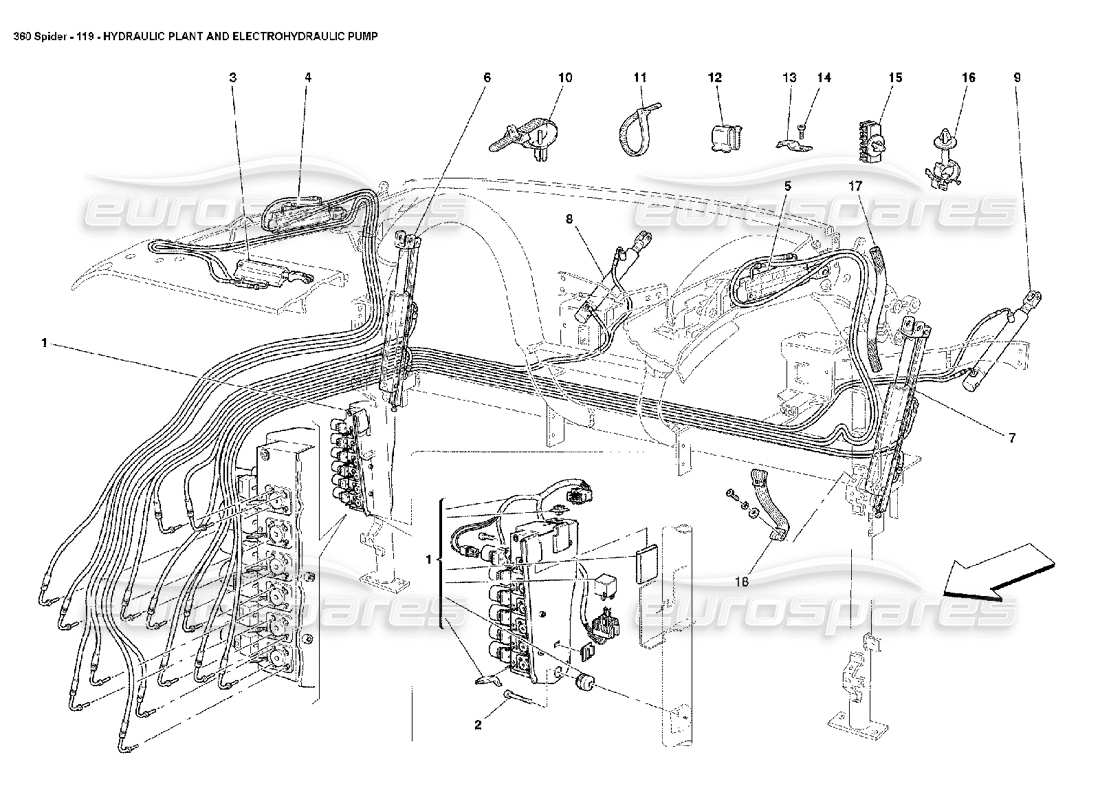

Ferrari 360 Spider Hydraulic Plant and Electrohydraulic Pump Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 66954300
SYSTÈME HYDRAULIQUE COMPLET
depuis £1 807,36
depuis £1 807,36
# 001
MPN: 66376000

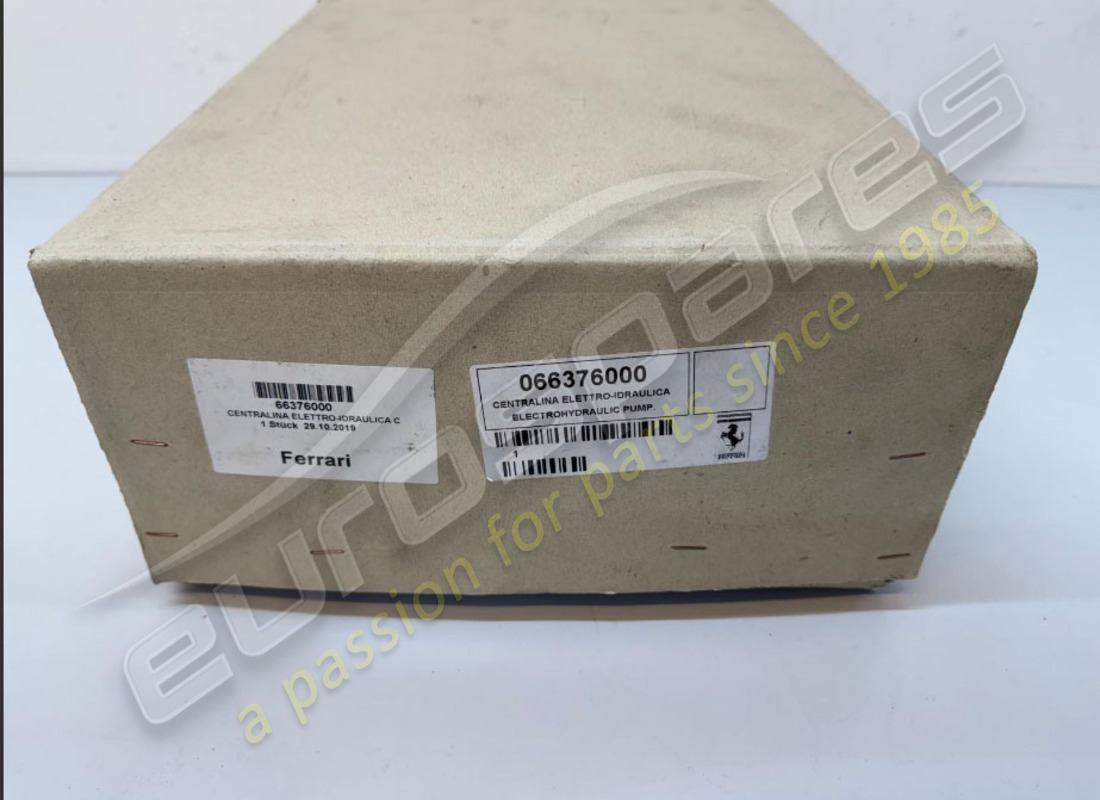

UNITÉ DE COMMANDE ÉLECTROHYDRAULIQUE
depuis £11 995,00
depuis £11 995,00
# 002
MPN: 66683600
VIS
depuis £5,89
depuis £5,89
# 003
MPN: 66454700
PRINCIPAL CYLINDRE ET TUYAUX
depuis £475,66
depuis £475,66
# 004
MPN: 66454100
CYLINDRE SECONDAIRE DROIT ET TUYAUX
depuis £471,89
depuis £471,89
# 005
MPN: 66454000
CYLINDRE SECONDAIRE GAUCHE ET TUYAUX
depuis £471,89
depuis £471,89
# 006
MPN: 66453900
PRINCIPAL CYLINDRE DROIT ET TUYAUX
depuis £389,31
depuis £389,31
# 007
MPN: 66453800
CYLINDRE PRINCIPAL GAUCHE ET TUYAUX
depuis £280,30
depuis £280,30
# 008
MPN: 66454300
CYLINDRE ARRIÈRE DROIT ET TUYAUX
depuis £660,65
depuis £660,65
# 009
MPN: 66454200
CYLINDRE ARRIÈRE GAUCHE ET TUYAUX
depuis £664,68
depuis £664,68
# 010
MPN: 66686500
SERRER
depuis £1,72
depuis £1,72
# 011
MPN: 66686600
SERRER
depuis £1,31
depuis £1,31
# 012
MPN: 66686700
AGRAFE
depuis £2,49
depuis £2,49
# 013
MPN: 66686800
support
depuis £3,91
depuis £3,91
# 014
MPN: 66683900
VIS
depuis £3,91
depuis £3,91
# 015
MPN: 67049000
AGRAFE
depuis £2,92
depuis £2,92
# 016
MPN: 67049100
SERRER
depuis £1,97
depuis £1,97
# 017
MPN: 67049200
GAINE
depuis £16,98
depuis £16,98
# 018
MPN: 67049300
TUYAUX DE RETENUE FLEXIBLES
depuis £23,58
depuis £23,58
