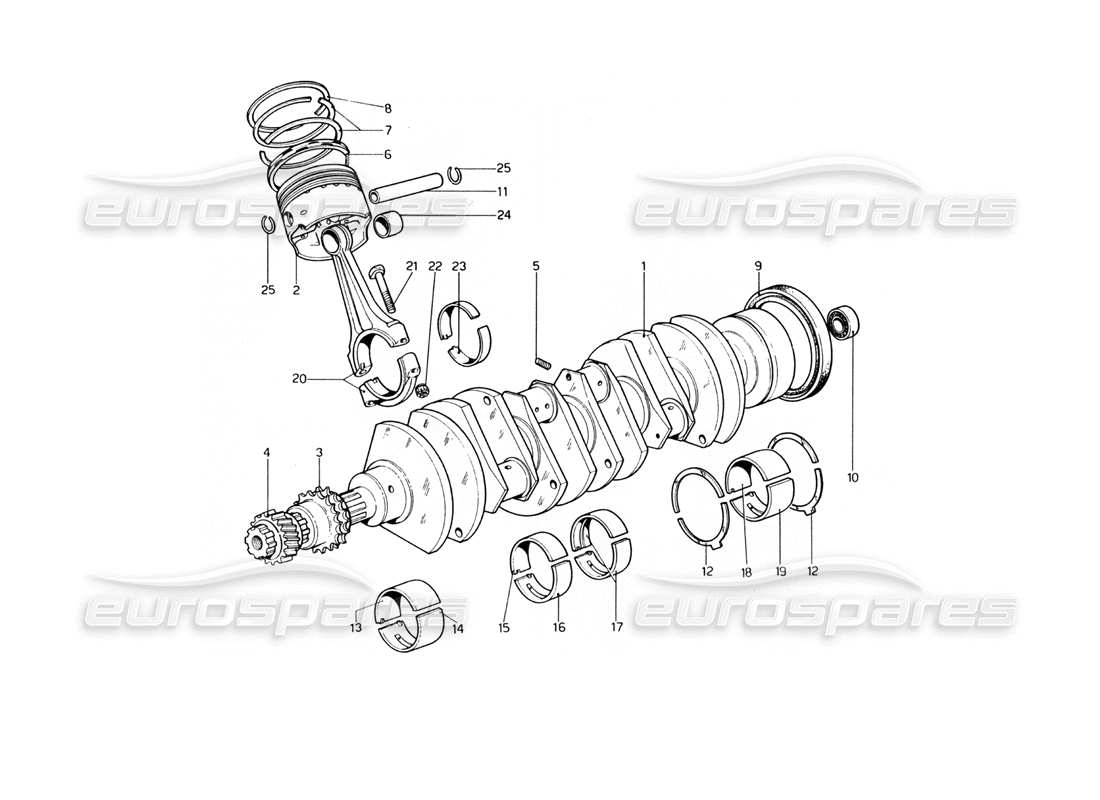

003 - Bielles et pistons de vilebrequin
Ferrari 400 GT (Mechanical) Crankshaft Conrods and Pistons Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 108897
Vilebrequin
depuis £5 180,19
depuis £5 180,19
# 001
MPN: 108897+10
Vilebrequin +10
Usiné à +10
# 002
MPN: 108809

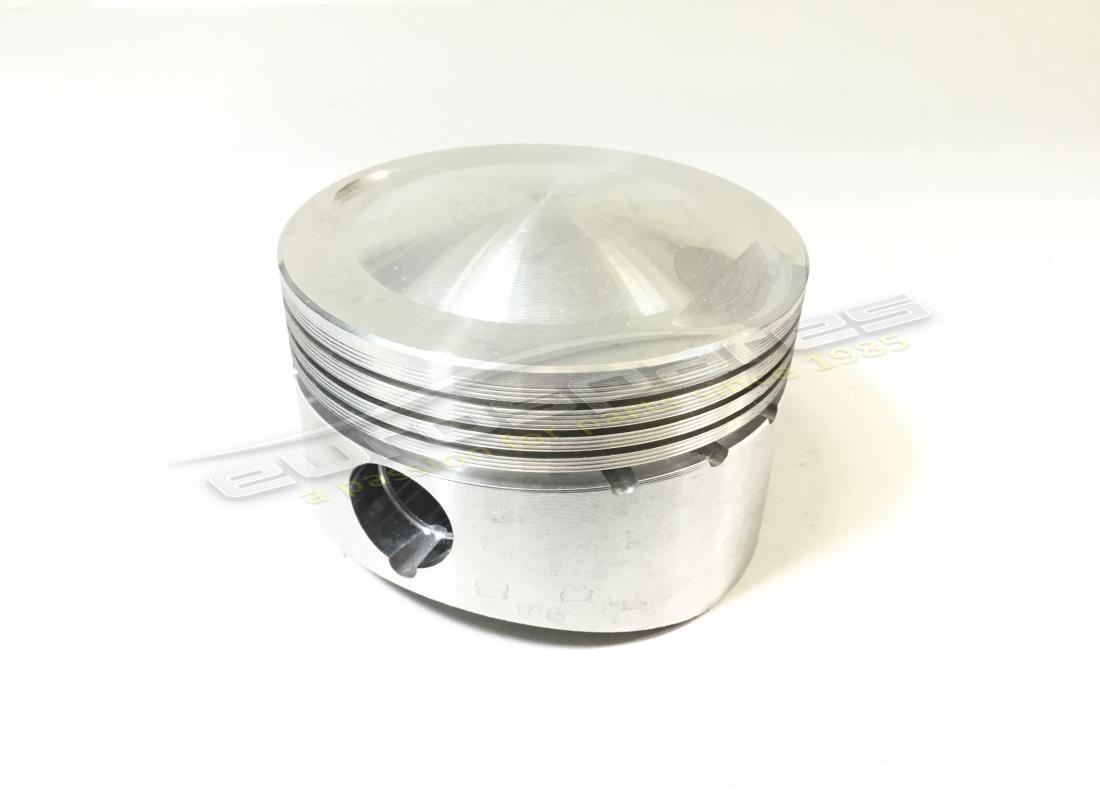

PISTON
depuis £99,16
depuis £99,16
# 002
MPN: 108810
1A AUGMENTER MM. 0,15
depuis £278,66
depuis £278,66
# 002
MPN: 108811
2A AUGMENTER MM. 0,30
depuis £214,05
depuis £214,05
# 003
MPN: 100294
ENGRENAGE D'ENTRAÎNEMENT
depuis £920,34
depuis £920,34
Cette pièce remplace le numéro de pièce 12739
# 004
MPN: 100196
PIGNON D'ENTRAÎNEMENT POUR CHAÎNE DE DISTRIBUTION
depuis £617,17
depuis £617,17
Cette pièce remplace le numéro de pièce 12691
# 005
MPN: 106938
JEU DE BAGUE D'ÉTANCHÉITÉ 1ème AUGMENTATION MM 81, 15
depuis £123,62
depuis £123,62
# 005
MPN: 106939
JEU DE BAGUE D'ÉTANCHÉITÉ 2ème AUGMENTATION MM 81, 30
depuis £176,99
depuis £176,99
# 005
MPN: 119451
JEU DE SEGMENTS DE PISTON STANDARD MM. 81
(un jeu de pistons)
depuis £59,90
depuis £59,90
Cette pièce remplace le numéro de pièce 106937
JEU DE SEGMENTS DE PISTON Genuine Ferrari Pièce – Nouveau (commander)
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
JEU DE SEGMENTS DE PISTON Eurospares Pièce approuvée - Nouveau en stock
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
# 005
MPN: 14326150
BOUCHON FILETÉ
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 12326150
# 006
MPN: 107196
ANNEAU RACLEUR (1ST SURDIMENSIONNÉ)
# 006
MPN: 107203
ANNEAU RACLEUR (2ND SURDIMENSIONNÉ)
# 006
MPN: 119451
JEU DE SEGMENTS DE PISTON STANDARD MM. 81
depuis £59,90
depuis £59,90
Cette pièce remplace le numéro de pièce 106937
JEU DE SEGMENTS DE PISTON Genuine Ferrari Pièce – Nouveau (commander)
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
JEU DE SEGMENTS DE PISTON Eurospares Pièce approuvée - Nouveau en stock
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
# 007
MPN: 107195
1ª majeure
# 007
MPN: 107202
2ª majeure
# 007
MPN: 119451
JEU DE SEGMENTS DE PISTON STANDARD MM. 81
depuis £59,90
depuis £59,90
Cette pièce remplace le numéro de pièce 106937
JEU DE SEGMENTS DE PISTON Genuine Ferrari Pièce – Nouveau (commander)
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
JEU DE SEGMENTS DE PISTON Eurospares Pièce approuvée - Nouveau en stock
Chaque kit contient 4 segments de piston
Chaque kit contient 4 segments de piston
# 008
MPN: 107194
SEGMENT DE PISTON (1ST SURDIMENSIONNÉ)
# 008
MPN: 107201
SEGMENT DE PISTON (2ND SURDIMENSIONNÉ)
# 009
MPN: 138391
BAGUE D'ÉTANCHÉITÉ
(100x120x13)
depuis £31,80
depuis £31,80
Cette pièce remplace le numéro de pièce 100014
# 010
MPN: 103877
ROULEMENT PILOTE
depuis £16,00
depuis £16,00
Cette pièce remplace le numéro de pièce 24940440
# 011
-
ANNEAU
# 011
MPN: 104487
GOUPILLE DE JAUGE
depuis £46,32
depuis £46,32
# 012
-
SEMICUSCINETTI DI BANCO ANTERIORI
# 012
MPN: 100146
JEU DE RONDELLES DE BUTÉE STD
vendu par paire -
depuis £24,32
depuis £24,32
Cette pièce remplace le numéro de pièce 10345 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 100147
RONDELLES DE BUTÉE (2ND SURDIMENSIONNÉES)
depuis £15,36
depuis £15,36
Cette pièce remplace le numéro de pièce 4153187/C
# 012
MPN: 113984
1ª MAJJUIORA/IONC MM. 0,127
depuis £51,99
depuis £51,99
# 013
MPN: 100118

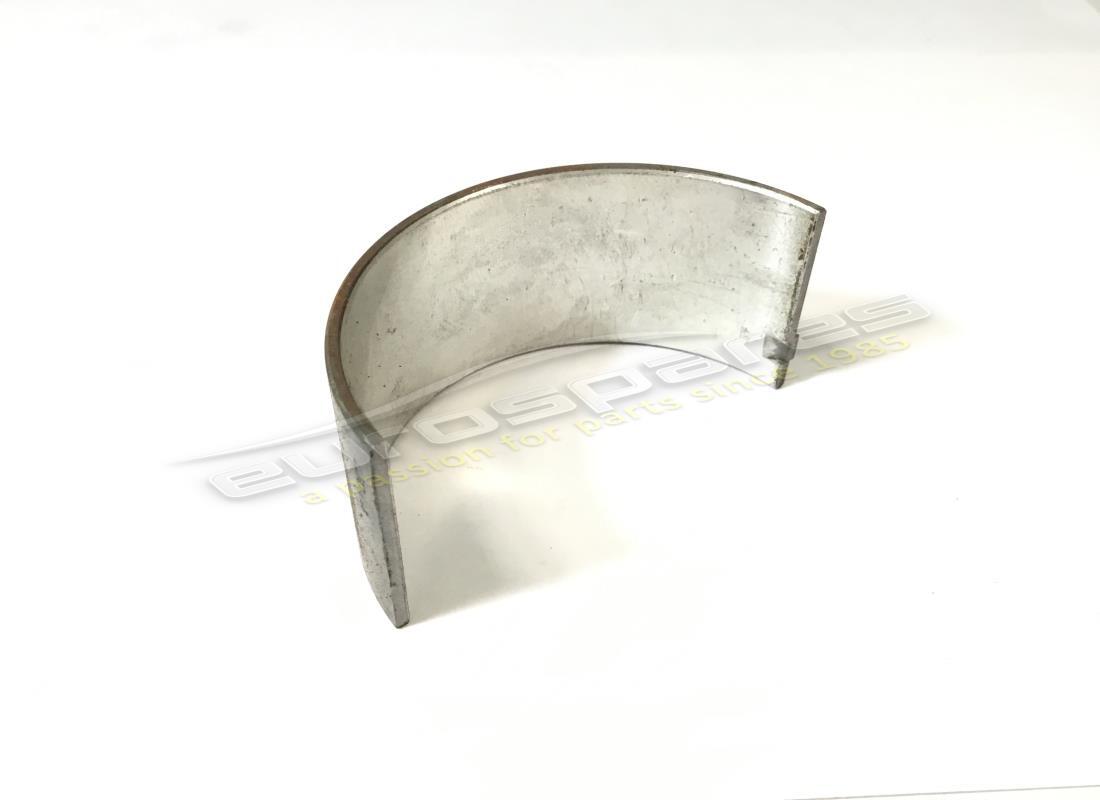

DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR STANDARD
depuis £46,15
depuis £46,15
Cette pièce remplace le numéro de pièce 9100035
# 013
MPN: 100119
DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £82,13
depuis £82,13
# 013
MPN: 100120
DEMI-COQUE DE ROULEMENT PRINCIPAL SUPÉRIEUR 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £29,43
depuis £29,43
# 013
MPN: 100121
COQUE DE ROULEMENT PRINCIPALE SUPÉRIEURE 3RD SOUS-DIMENSIONNÉE 0.762MM
depuis £41,17
depuis £41,17
# 013
MPN: 108901
JEU DE ROULEMENTS PRINCIPAUX +30
depuis £507,92
depuis £507,92
# 014
-
SEMICUSCINETTI INTERMÉDIAIRES
# 014
MPN: 100122

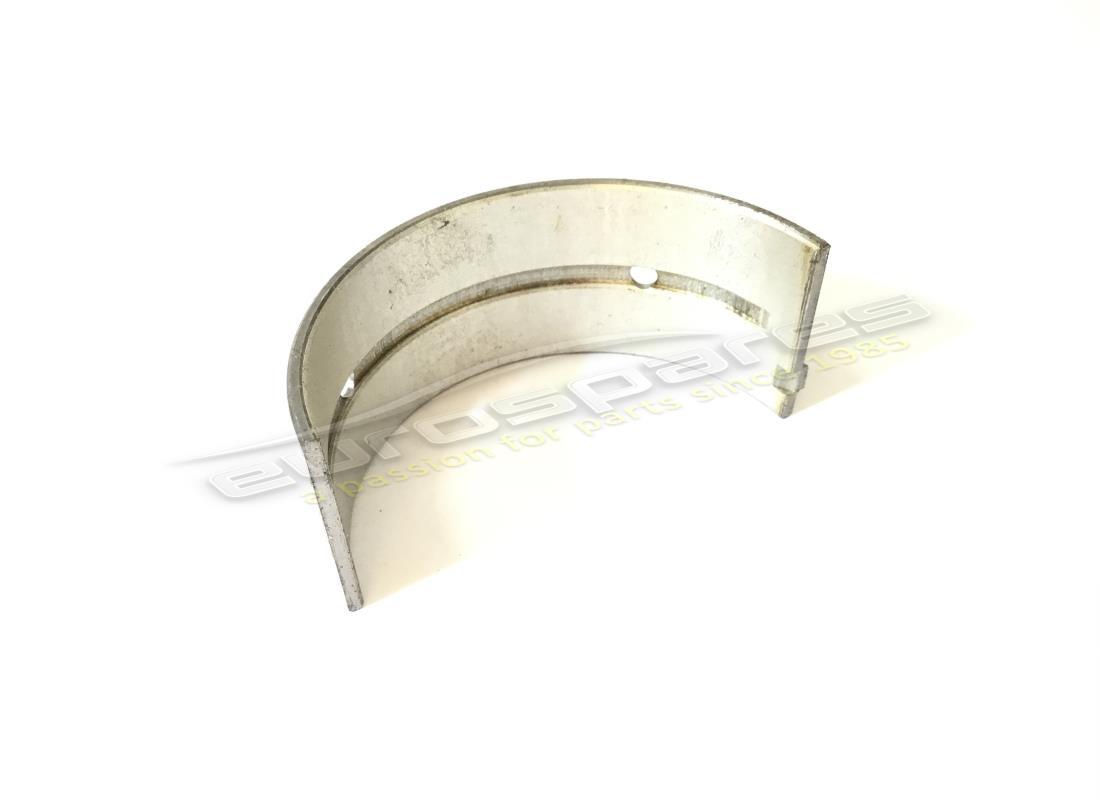

DEMI-COQUE DE PALIER PRINCIPAL INFÉRIEUR STANDARD
depuis £48,15
depuis £48,15
Cette pièce remplace le numéro de pièce 9100602
# 014
MPN: 100123
DEMI-COQUE DE ROULEMENT PRINCIPAL INFÉRIEUR 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £77,36
depuis £77,36
# 014
MPN: 100124
DEMI-COQUE DE ROULEMENT PRINCIPAL INFÉRIEUR 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £34,49
depuis £34,49
# 014
MPN: 100125
COQUILLE DE ROULEMENT PRINCIPAL INFÉRIEURE 3RD SOUS-DIMENSIONNÉE 0.762MM
depuis £41,17
depuis £41,17
# 015
MPN: 108880
SEMICUSCINETTO SUPÉRIEUR
depuis £85,90
depuis £85,90
# 015
MPN: 108881
1ª Sous-dimensionnée mm. 0,254
depuis £70,36
depuis £70,36
# 015
MPN: 108882
2ª Sous-dimensionnée mm. 0,508
depuis £29,14
depuis £29,14
# 015
MPN: 108883
3ª Sous-dimensionnée mm. 0,762
depuis £47,09
depuis £47,09
# 016
-
CUSCINETTO CENTRALE
# 016
MPN: 108876
SEMICUSCINETTO INFÉRIEUR
Remplacement
Remplacement
# 016
MPN: 108877
1ª Sous-dimensionnée mm. 0,254
depuis £48,25
depuis £48,25
# 016
MPN: 108878
2ª Sous-dimensionnée mm. 0,508
depuis £44,30
depuis £44,30
# 016
MPN: 108879
3ª Sous-dimensionnée mm. 0,762
depuis £58,78
depuis £58,78
# 017
-
SEMICUSCINETTI POSTERIORI
# 017
MPN: 104023

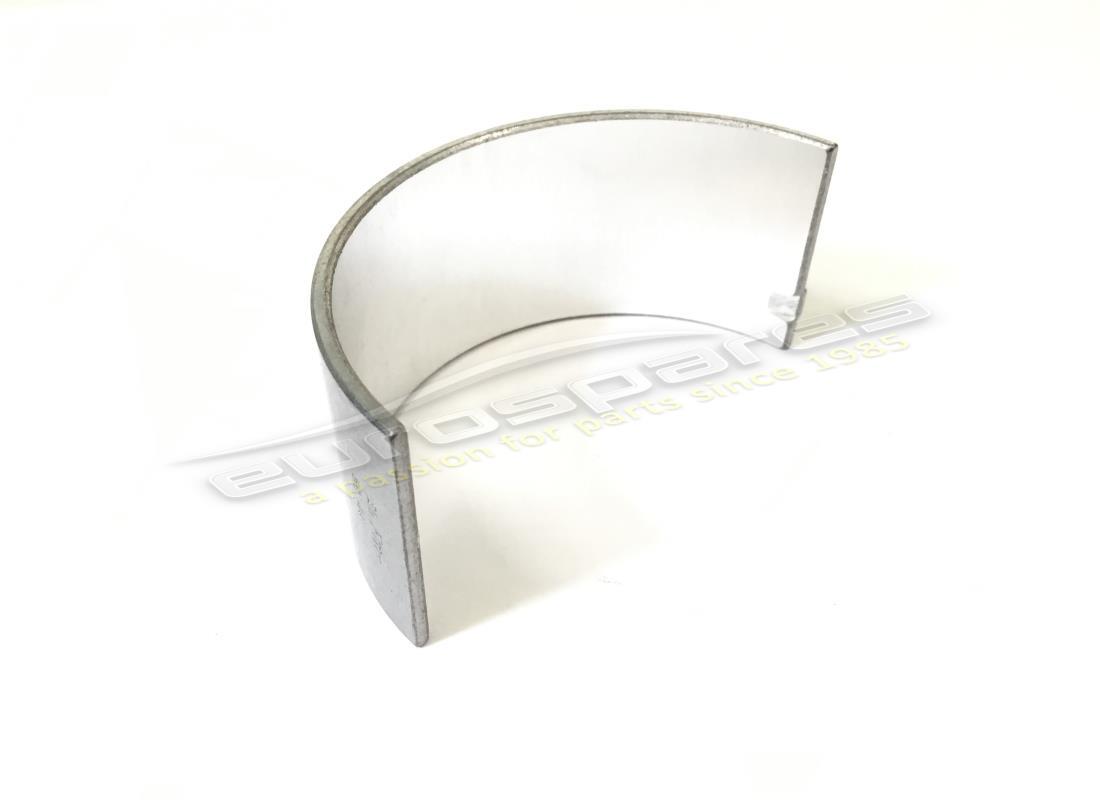

DEMI-COUSSINE PRINCIPALE STANDARD
depuis £29,30
depuis £29,30
Cette pièce remplace le numéro de pièce 108876 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 104024
DEMI-COQUE DE ROULEMENT PRINCIPAL 1ST SOUS-DIMENSIONNÉ 0.254MM
depuis £33,48
depuis £33,48
# 017
MPN: 104025
DEMI-COQUE DE ROULEMENT PRINCIPAL 2ND SOUS-DIMENSIONNÉ 0.508MM
depuis £34,48
depuis £34,48
# 017
MPN: 104026
COQUILLE DE ROULEMENT PRINCIPAL 3RD SOUS-DIMENSIONNÉ 0.762MM
depuis £33,89
depuis £33,89
# 018
MPN: 100138

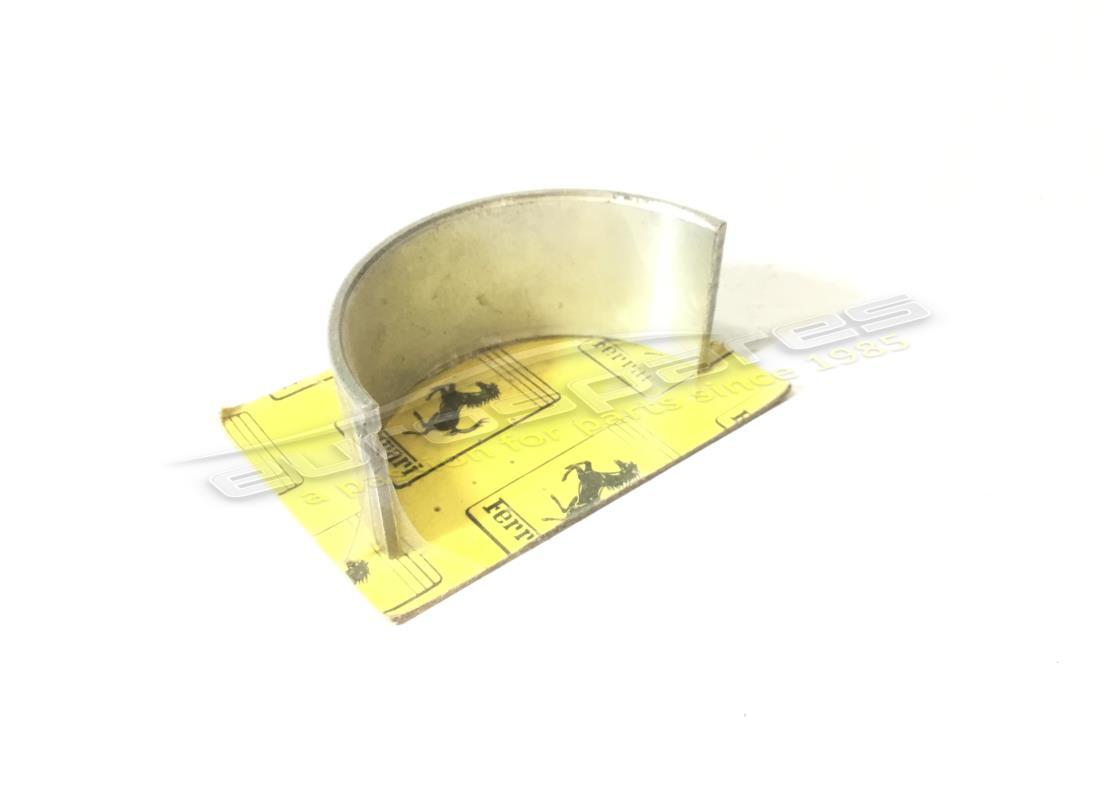

SEMICUSCINETTO SUPÉRIEUR
depuis £29,70
depuis £29,70
Cette pièce remplace le numéro de pièce 9100037
# 018
MPN: 100139
1ª Sous-dimensionnée mm. 0,254
depuis £57,88
depuis £57,88
# 018
MPN: 100140
2ª SOUS-DIMENSIONS MM . 0,508
depuis £33,57
depuis £33,57
# 018
MPN: 100141
3ª Sous-dimensionnée mm. 0,762
depuis £39,21
depuis £39,21
# 019
MPN: 100142
SEMICUSCINETTO INFÉRIEUR
depuis £70,44
depuis £70,44
Cette pièce remplace le numéro de pièce 9100603
# 019
MPN: 100143
1ª Sous-dimensionnée mm. 0,254
depuis £77,70
depuis £77,70
# 019
MPN: 100144
2ª Sous-dimensionnée mm. 0,508
depuis £50,99
depuis £50,99
# 019
MPN: 100145
3ª Sous-dimensionnée mm. 0,762
depuis £39,21
depuis £39,21
# 019
MPN: 109738/U
BIELLE
depuis £230,00
depuis £230,00
# 020
MPN: 109738/U
BIELLE
depuis £230,00
depuis £230,00
# 021
MPN: 100156
BOULON
depuis £17,53
depuis £17,53
Cette pièce remplace la pièce numéro 140020 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 022
MPN: 104011
NOIX
depuis £39,74
depuis £39,74
Cette pièce remplace la pièce numéro 14511 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 023
MPN: 100150/A
JEU DE ROULEMENTS DE GROSSES EXTRÉMITÉS
Std - Roulements C/Rod Pack De 4Prs Std / Vendu par paquet
depuis £21,21
depuis £21,21
# 023
MPN: 100151
ROULEMENT DE BIELLE +10
(1st Sous-dimensionné mm 0,254)
depuis £46,83
depuis £46,83
Cette pièce remplace le numéro de pièce 106184
# 023
MPN: 100152
ROULEMENT DE BIELLE +20
(2ª Sous-dimensionné mm 0,508)
depuis £66,38
depuis £66,38
Cette pièce remplace le numéro de pièce 106185
# 023
MPN: 106183

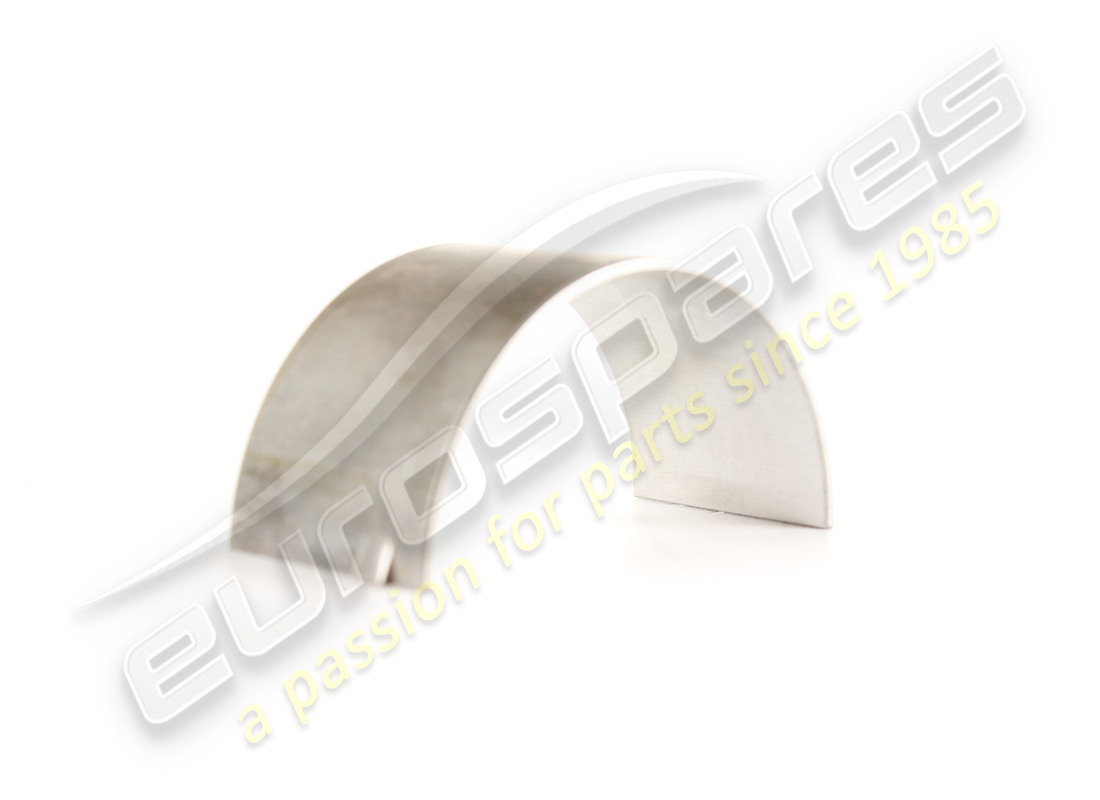

DEMI-ROULEMENT DE BIELLE STANDARD
depuis £21,21
depuis £21,21
Cette pièce remplace le numéro de pièce 100150
# 024
MPN: 107100
PETITE DOUILLE D'EXTRÉMITÉ
depuis £25,36
depuis £25,36
Cette pièce remplace le numéro de pièce 100155 - et 2 plus. Cliquez pour voir les détails
# 025
MPN: 100174
CIRCLIPS D'AXE DE GOUGEON
depuis £3,80
depuis £3,80
Cette pièce remplace le numéro de pièce 14594
-part-diagram-004.webp "FERRARI 400 GT (MECHANICAL) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 400 GT (MECHANICAL) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE CHRONOMÉTRAGE SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 400 GT (MECHANICAL) POMPES À CARBURANT ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 400 GT (MECHANICAL) RÉSERVOIRS ET TUYAUX DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 400 GT (MECHANICAL) PRISES D'AIR SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 400 GT (MECHANICAL) CARBURATEURS WEBBER (38 DCOE 110 - 111 - 110M - 111M) SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 400 GT (MECHANICAL) COMMANDE DES GAZ SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 400 GT (MECHANICAL) DISPOSITIF DE RALENTI RAPIDE SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME BLOW-BY (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME BLOW-BY (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 400 GT (MECHANICAL) CIRCUIT DE LUBRIFICATION ET FILTRES SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 400 GT (MECHANICAL) POMPE À EAU ET HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 400 GT (MECHANICAL) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 400 GT (MECHANICAL) TRANSMISSION AUTOMATIQUE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 400 GT (MECHANICAL) VANNE D'AMPLIFICATION DE VIDE ET CIRCUIT D'HUILE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 400 GT (MECHANICAL) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME D'EMBRAYAGE ET COMMANDES (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 400 GT (MECHANICAL) COMMANDE DE DÉBRAYAGE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 400 GT (MECHANICAL) BOÎTE DE VITESSES (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 400 GT (MECHANICAL) POMPE À HUILE DE L'ARBRE PRINCIPAL (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 400 GT (MECHANICAL) ARBRE INTERMÉDIAIRE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 400 GT (MECHANICAL) COMMANDES INTÉRIEURES ET EXTÉRIEURES DE LA BOÎTE DE VITESSES (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 400 GT (MECHANICAL) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 400 GT (MECHANICAL) BOÎTIER DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 400 GT (MECHANICAL) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 400 GT (MECHANICAL) FREINS ENTRAÎNEMENT HYDRAULIQUE (400 (AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 400 GT (MECHANICAL) FREINS À ENTRAÎNEMENT HYDRAULIQUE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 400 GT (MECHANICAL) POMPE À VIDE DE SERVOFREIN SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 400 GT (MECHANICAL) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 400 GT (MECHANICAL) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 400 GT (MECHANICAL) LIAISON DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 400 GT (MECHANICAL) COMMANDES DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 400 GT (MECHANICAL) SUSPENSION AVANT - AMORTISSEUR SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 400 GT (MECHANICAL) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 400 GT (MECHANICAL) SUSPENSION ARRIÈRE - DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 400 GT (MECHANICAL) SUSPENSION ARRIÈRE - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 400 GT (MECHANICAL) SUSPENSION ARRIÈRE – AMORTISSEUR ET AUTO-NIVELLEMENT SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 400 GT (MECHANICAL) ROUES SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 400 GT (MECHANICAL) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 400 GT (MECHANICAL) GÉNÉRATEUR DE COURANT ET MOTEUR DE DÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME DE CLIMATISATION SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 400 GT (MECHANICAL) OUTIL - TROUSSE SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 400 GT (MECHANICAL) COMMANDE DES GAZ (VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 400 GT (MECHANICAL) COMMANDE DE DÉBRAYAGE (400 GT - VARIANTES POUR LA VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 400 GT (MECHANICAL) FREINS ENTRAÎNEMENT HYDRAULIQUE (400 AUTOMATIQUE - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 400 GT (MECHANICAL) FREINS HYDRAULC DRIVE (400 GT - VARIANTES POUR VERSION RHD) SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 400 GT (MECHANICAL) FEUX AVANT ET ARRIÈRE, KLAXONS ET ARIAL SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 400 GT (MECHANICAL) RÉTROVISEURS EXTÉRIEURS ET ACCESSOIRES INTÉRIEURS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 400 GT (MECHANICAL) SYSTÈME ÉLECTRIQUE, FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 400 GT (MECHANICAL) LA CEINTURE DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-105.webp "FERRARI 400 GT (MECHANICAL) RONDELLE ÉLECTRIQUES COOLINF, CHAUFFAGE ET LAVE-GLACE SCHÉMA DES PIÈCES")
-part-diagram-106.webp "FERRARI 400 GT (MECHANICAL) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 400 GT (MECHANICAL) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 400 GT (MECHANICAL) CARTER D'HUILE SCHÉMA DES PIÈCES")
