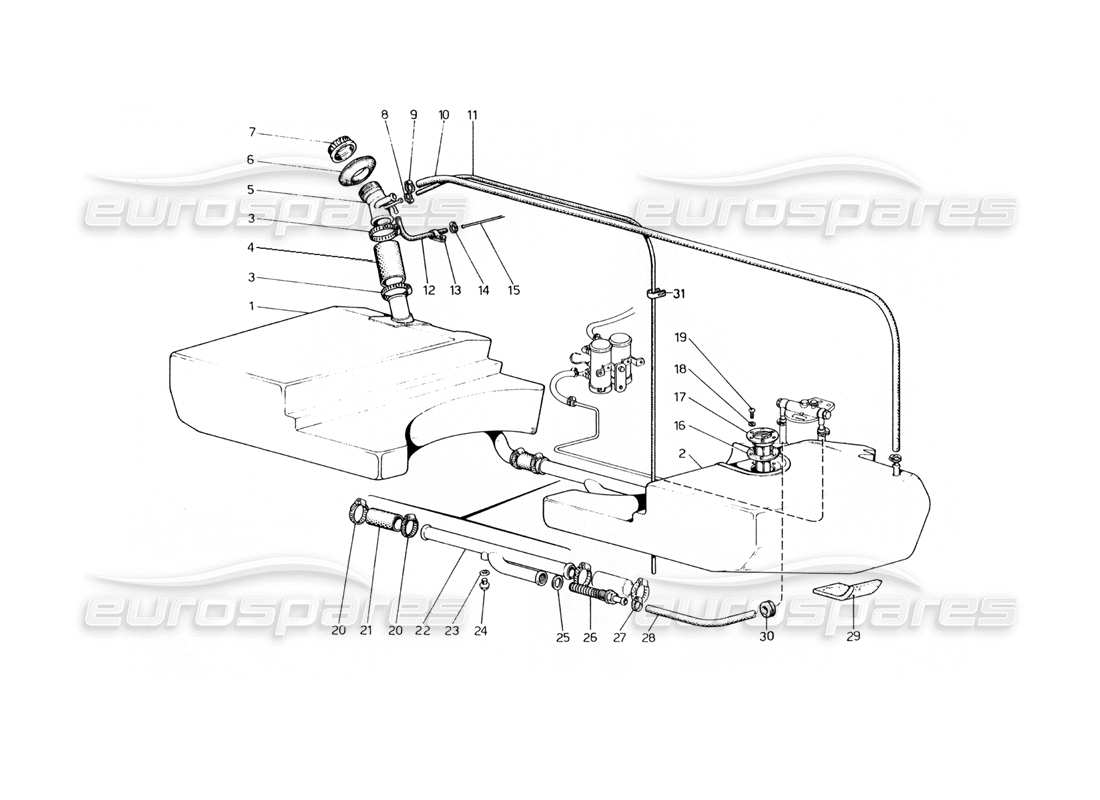

009 - Réservoirs et tuyaux de carburant
Ferrari 400 GT (Mechanical) Fuel Tanks and Pipes Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 105016

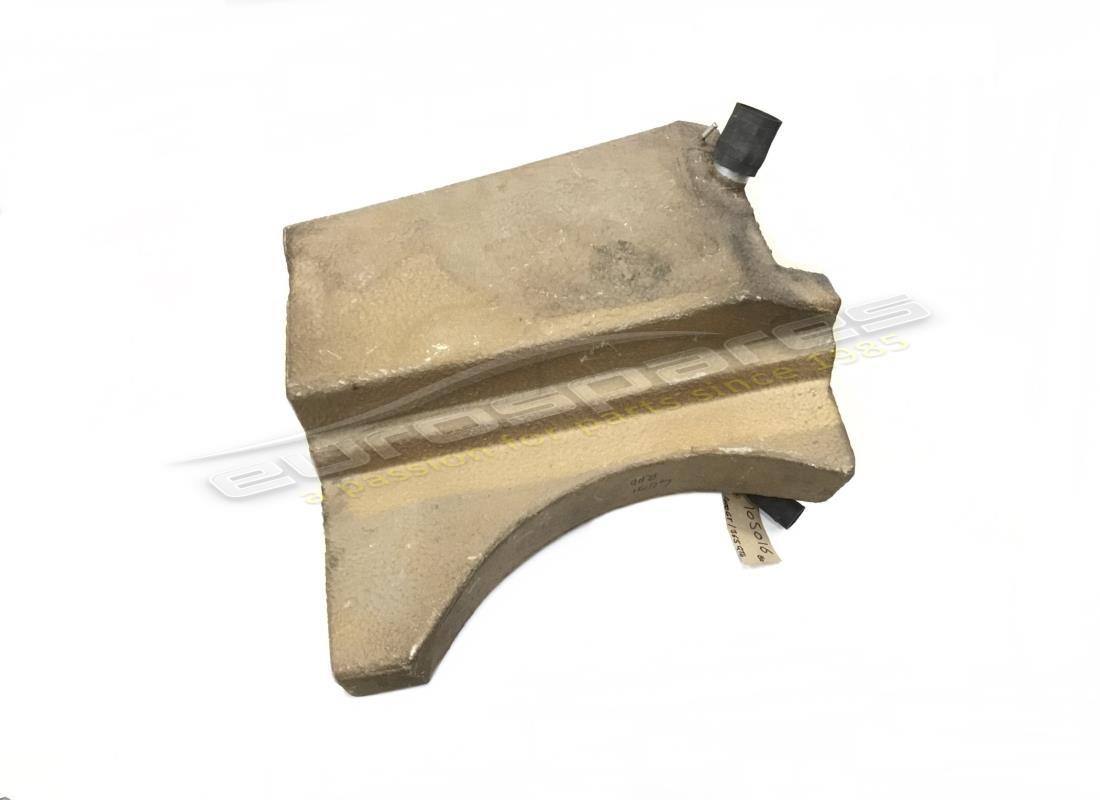

RÉSERVOIR D'ESSENCE GAUCHE
depuis £763,79
depuis £763,79
# 002
MPN: 105015

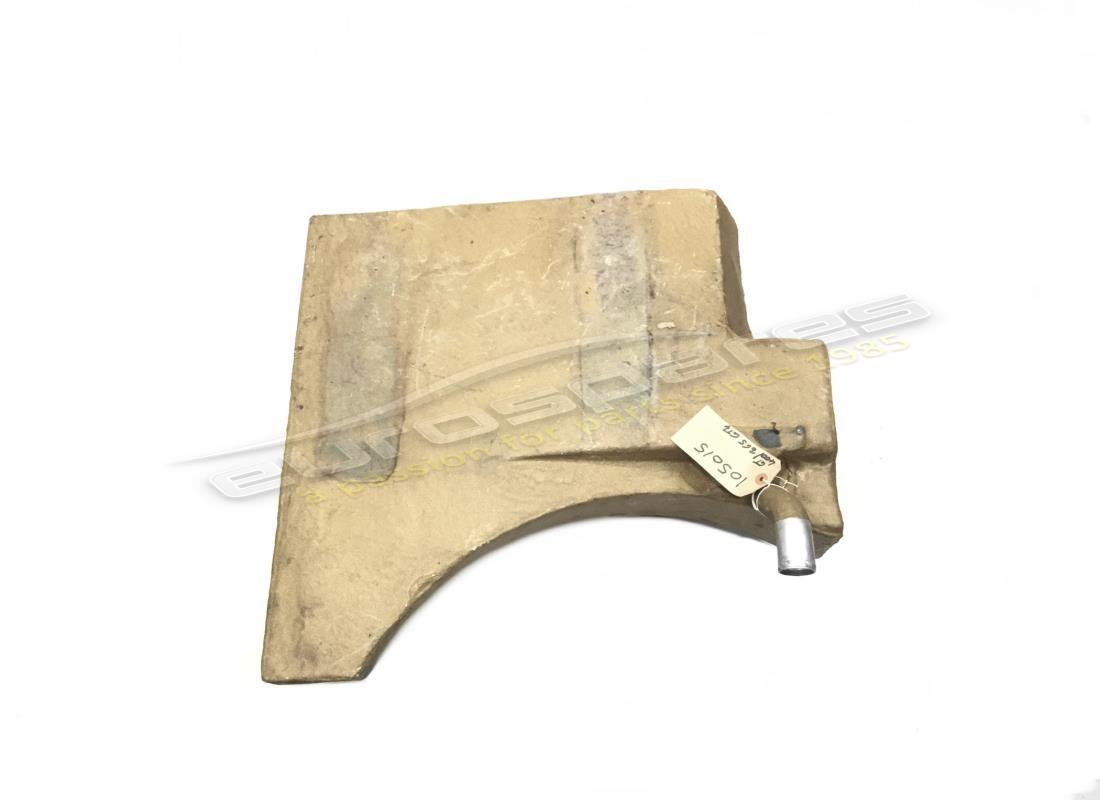

SERBATOIO CARBURANTE DESTRO
depuis £778,72
depuis £778,72
# 003
MPN: 12174790
CLIP DU JUBILÉ
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 50188200
# 004
MPN: 117618
MANCHE
depuis £35,64
depuis £35,64
Cette pièce remplace le numéro de pièce 114282 - et 2 plus. Cliquez pour voir les détails
# 005
MPN: 105017
REMPLISSAGE DE CARBURANT
depuis £185,82
depuis £185,82
# 006
MPN: 101465
JOINT OU JOINT
depuis £49,35
depuis £49,35
Cette pièce remplace le numéro de pièce 241-20-600-00 - et 7 plus. Cliquez pour voir les détails
# 007
MPN: 113401
Bouchon De Remplissage De Carburant
depuis £65,36
depuis £65,36
Cette pièce remplace le numéro de pièce 101453 - et 2 plus. Cliquez pour voir les détails
# 008
MPN: 101296
CLIP DU JUBILÉ
# 009
MPN: 13000390
CLIP DU JUBILÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 103673
TUBE DE RENIFLARD DE CARBURANT
Bleu – 15x22 – Prix au mètre
Cette pièce remplace le numéro de pièce 101475 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 103846
TUYAU D'ÉVENT DU RÉSERVOIR
depuis £36,12
depuis £36,12
# 012
MPN: 113437
TUYAU EN CAOUTCHOUC DU TUYAU BUNDY À L'UNION
Remplacement
Remplacement
# 013
MPN: 103517
SUPPORT DE FIXATION DE TUYAU
depuis £2,20
depuis £2,20
Cette pièce remplace le numéro de pièce 9181804
# 014
MPN: 13000190
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 10-48-13
TUYAU DE BUNDY DE 3 CHEMIN À L'UNION
depuis £22,61
depuis £22,61
# 016
MPN: 101462
joint
depuis £14,72
depuis £14,72
Cette pièce remplace le numéro de pièce 820925 - et 1 plus. Cliquez pour voir les détails
# 017
MPN: MC3701/100
TRANSMETTEUR DE NIVEAU DE RÉSERVOIR DE CARBURANT (UNIVERSEL)
depuis £83,95
depuis £83,95
Cette pièce remplace le numéro de pièce 108644 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 11195371
Rondelle
depuis £0,47
depuis £0,47
# 019
MPN: 10374911
VIS
depuis £0,47
depuis £0,47
# 020
MPN: 108785
CLIP DU JUBILÉ
Remplacement
Remplacement
# 021
MPN: 114277
MANCHE
depuis £31,14
depuis £31,14
Cette pièce remplace le numéro de pièce 101468 - et 3 plus. Cliquez pour voir les détails
# 022
MPN: 101459
TUBO COLLEGAMENTO SERBATOI
depuis £234,75
depuis £234,75
Cette pièce remplace le numéro de pièce 821015
# 023
MPN: 10278650
JOINT OU JOINT
depuis £0,47
depuis £0,47
# 024
MPN: 10300771
BOUCHON DE VIDANGE DE CARBURANT
depuis £0,58
depuis £0,58
# 025
MPN: 102645
joint
depuis £3,63
depuis £3,63
Cette pièce remplace le numéro de pièce 104283 - et 2 plus. Cliquez pour voir les détails
# 026
MPN: 102600
filtre
depuis £296,04
depuis £296,04
Cette pièce remplace le numéro de pièce 820960 - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 13000390
CLIP DU JUBILÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 105075
TUYAU DE LA BACHE AU FILTRE À CARBURANT
depuis £16,95
depuis £16,95
# 029
MPN: 105997
SUPPORT DE RÉSERVOIR FEUTRE
# 030
MPN: 101485
Passe-câble
Cette pièce remplace le numéro de pièce 820571
# 031
MPN: 10418300
CLIP DU JUBILÉ
depuis £0,47
depuis £0,47
