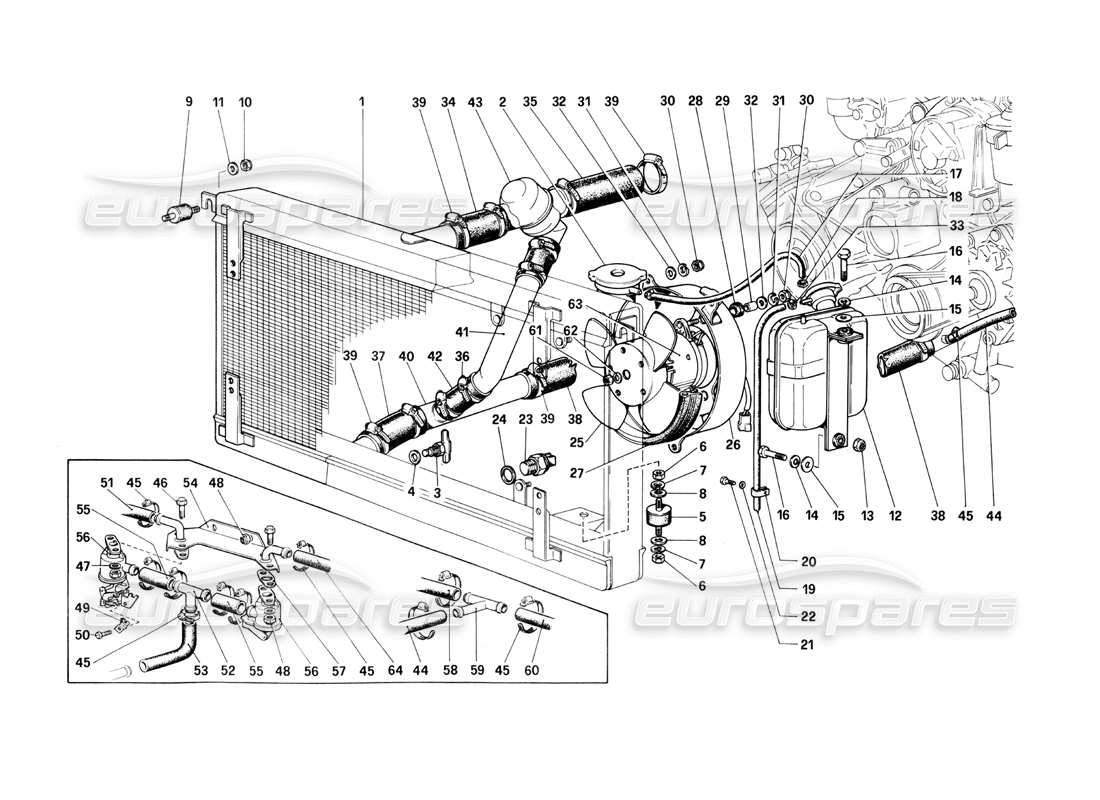

018 - Système de refroidissement
Ferrari 400i (1983 Mechanical) Cooling System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 114707

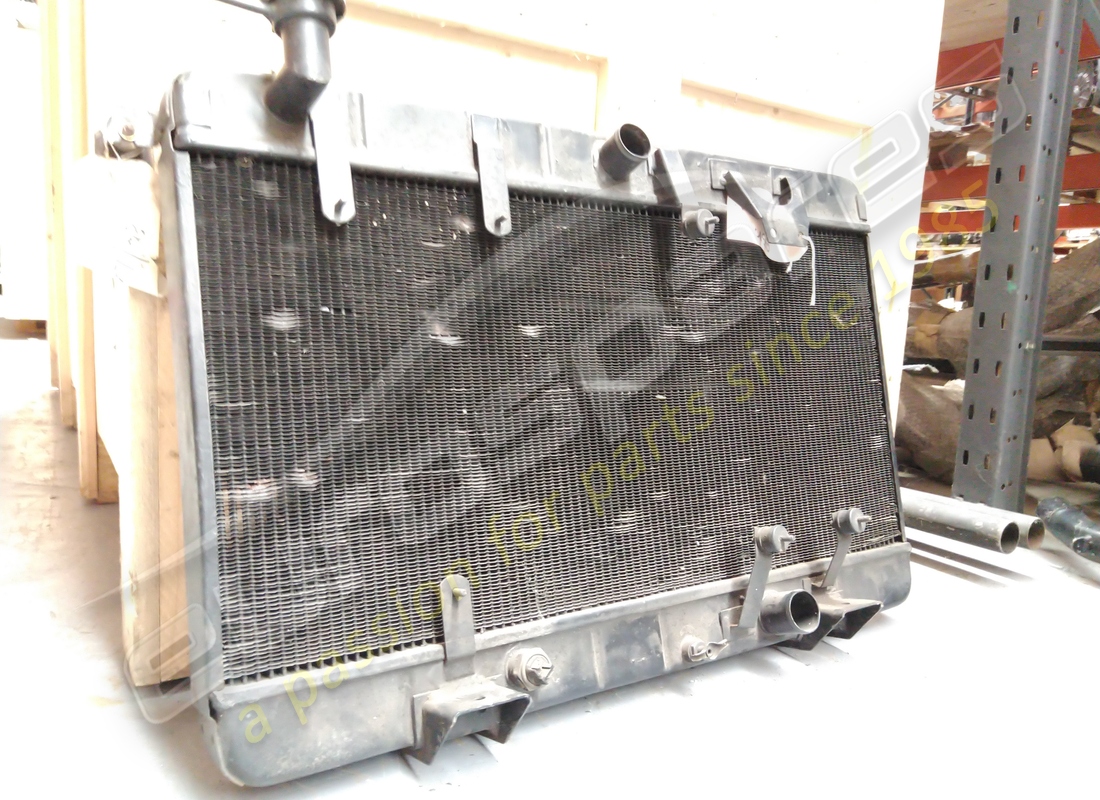

RADIATEUR D'EAU
depuis £1 311,58
depuis £1 311,58
# 002
MPN: 101484
BOUCHON DE RADIATEUR
FIM
depuis £23,97
depuis £23,97
# 003
MPN: 101488
ROBINET DE VIDANGE DE RADIATEUR
depuis £139,11
depuis £139,11
# 004
MPN: 101496
joint
depuis £3,49
depuis £3,49
# 005
MPN: 101495
SOUTIEN
depuis £7,19
depuis £7,19
# 006
MPN: 16100824
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 008
MPN: 10519601
Rondelle
depuis £0,53
depuis £0,53
# 009
MPN: 102947
SOUTIEN
depuis £7,35
depuis £7,35
Cette pièce remplace le numéro de pièce 102007 - et 14 plus. Cliquez pour voir les détails
# 010
MPN: 12574211
NOIX
depuis £0,71
depuis £0,71
# 011
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 012
MPN: 114708
NOURICE PAR RADIATEUR
depuis £625,04
depuis £625,04
# 013
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 015
MPN: 12647001
Rondelle
# 016
MPN: 16043821
VIS
depuis £0,71
depuis £0,71
# 017
MPN: 114719
TUBO DAL RADIATORE ALIA NOURICE
depuis £13,42
depuis £13,42
# 018
MPN: 13000190
CLIP DU JUBILÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12178990 - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 120132
TUBO SF IATO
Remplacement
Remplacement
# 020
MPN: 10418300
SUPPORT / SUPPORT
depuis £0,47
depuis £0,47
# 021
MPN: 110105
VIS
depuis £0,71
depuis £0,71
# 022
MPN: 12642801
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12642824
# 023
MPN: 168008
TERMOCONTATTO
depuis £49,95
depuis £49,95
Cette pièce remplace le numéro de pièce 101507 - et 1 plus. Cliquez pour voir les détails
# 024
MPN: 101508
joint
depuis £0,70
depuis £0,70
Cette pièce remplace le numéro de pièce 94706
# 025
MPN: 114711
VENTOLE
Avec scooter 114710
Remplacement
Remplacement
# 025
MPN: 120485
VENTOLE
Avec scooter 120484
depuis £51,22
depuis £51,22
Cette pièce remplace le numéro de pièce 114711
# 026
MPN: 114712

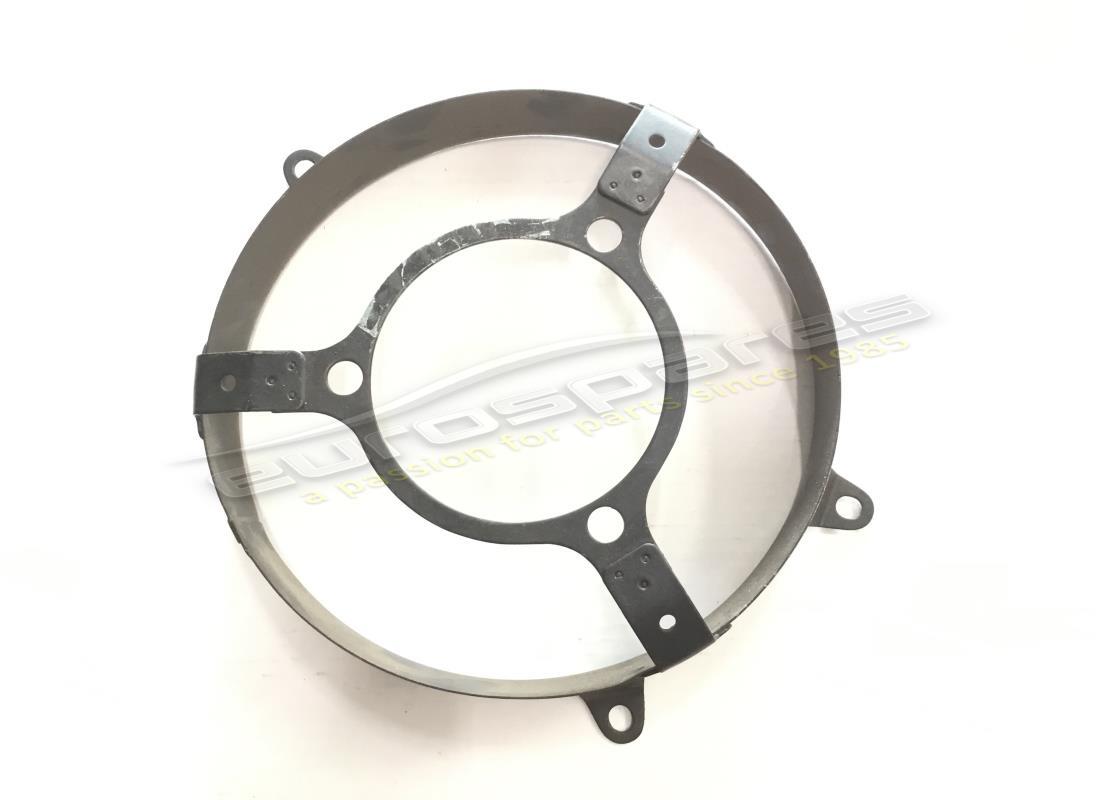

CONVOGLATEUR
depuis £237,19
depuis £237,19
# 027
MPN: 114713

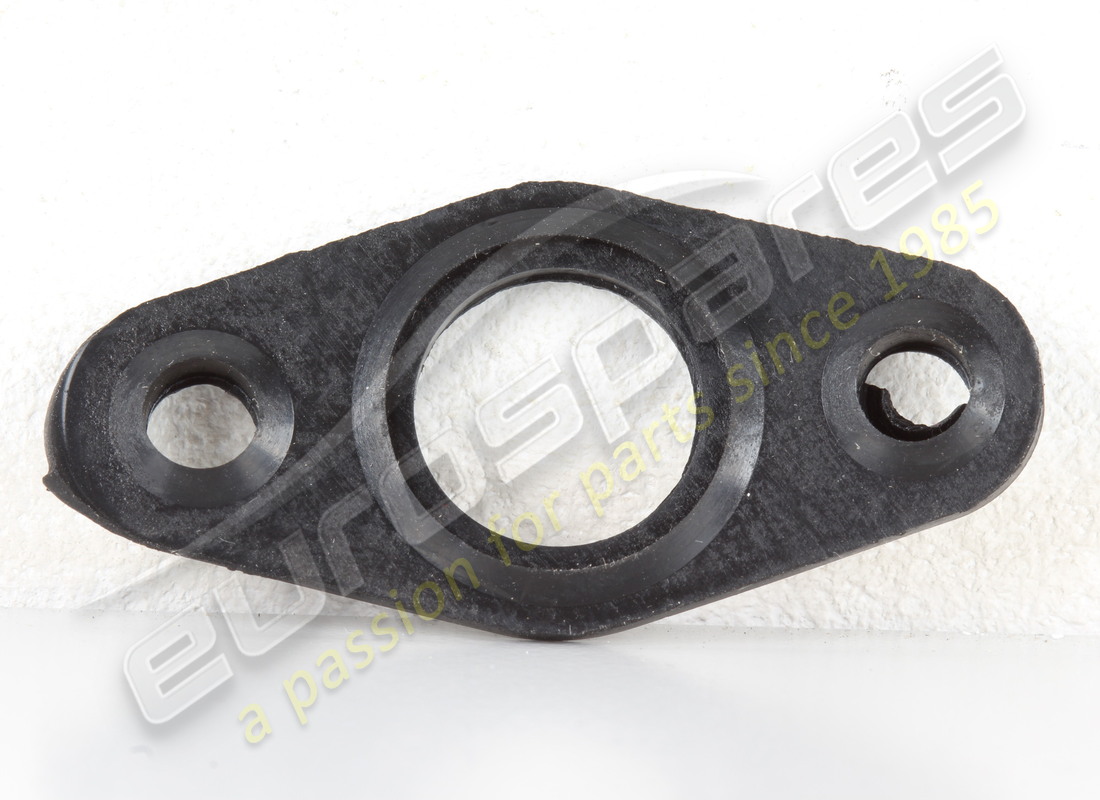

joint
depuis £7,75
depuis £7,75
# 028
MPN: 103549
BAGUE EN CAOUTCHOUC
depuis £0,75
depuis £0,75
# 029
MPN: 103550
DIRTANZIALE
depuis £28,08
depuis £28,08
Cette pièce remplace le numéro de pièce 4130913
# 030
MPN: 15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 15896210 que nous avons en stock
# 031
MPN: 106850
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 10516473 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 12643724
Rondelle
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 033
MPN: 13423178
CLIP DU JUBILÉ
depuis £0,47
depuis £0,47
# 034
MPN: 127458
TUYAU DU RADIATEUR AU THERMOSTAT
depuis £33,39
depuis £33,39
Cette pièce remplace le numéro de pièce 106394
# 035
MPN: 106392
TUYAU DU MOTEUR AU THERMOSTAT
depuis £141,13
depuis £141,13
Cette pièce remplace le numéro de pièce 104326 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 101292
CLIP DU JUBILÉ
depuis £8,70
depuis £8,70
# 037
MPN: 121258
TUYAU DU RADIATEUR À 3 VOIE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 038
MPN: 121258
MANCHON DE 3 VOIE DE POMPE
depuis £21,01
depuis £21,01
Cette pièce remplace le numéro de pièce 10147087 - et 5 plus. Cliquez pour voir les détails
# 039
MPN: 12180090
CLIP DU JUBILÉ
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 102958
# 040
MPN: 114724
TRÉVÉ
depuis £82,99
depuis £82,99
# 041
MPN: 114725
TUYAU DE RACCORDEMENT DU MÉLANGEUR 3 VOIE
Remplacement
Remplacement
# 041
MPN: 119695
TUYAU DE RACCORDEMENT DU MÉLANGEUR 3 VOIE
depuis £223,91
depuis £223,91
Cette pièce remplace le numéro de pièce 114725
# 042
MPN: 114726
MANCHE
depuis £24,65
depuis £24,65
# 043
MPN: 106393/A
thermostat
depuis £401,32
depuis £401,32
Cette pièce remplace le numéro de pièce 106393
# 044
MPN: 111599
TUYAU DE 3 CHEMIN AU MOTEUR
Remplacement
Remplacement
# 045
MPN: 13000390
CLIP DU JUBILÉ
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 046
MPN: 10902321
VIS
depuis £0,71
depuis £0,71
# 047
MPN: 12639701
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12639704
# 048
MPN: 12574211
ÉCROU AUTO-BLOQUANT
depuis £0,71
depuis £0,71
# 049
MPN: 60929000
PLAQUE
depuis £0,66
depuis £0,66
# 050
MPN: 15680701
VIS
depuis £0,47
depuis £0,47
# 051
MPN: 111598
TUYAU DU ROBINET AU CHAUFFAGE DROIT.
Remplacement
Remplacement
# 052
MPN: 118855
UNION 3-WAY
depuis £12,14
depuis £12,14
# 053
MPN: 110758
TUBO DAL MOTORE AL 3 VIE
depuis £27,00
depuis £27,00
# 054
MPN: 118858
PERSONNEL D'APPUI AUX ROBINETS
depuis £52,50
depuis £52,50
# 055
MPN: 118856
MANCHON DE 3 CHEMIN AUX ROBINETS
depuis £17,97
depuis £17,97
# 056
MPN: 118857
SOUPAPE DE CHAUFFAGE
depuis £977,37
depuis £977,37
# 057
MPN: 104291
joint
depuis £4,10
depuis £4,10
Cette pièce remplace le numéro de pièce 401009 - et 1 plus. Cliquez pour voir les détails
# 058
MPN: 107391
TUBO DAL RISCALDATORE DX. AL 3 VIE
Remplacement
Remplacement
# 059
MPN: 100881
TRÉVÉ
depuis £2,69
depuis £2,69
Cette pièce remplace le numéro de pièce 680025
# 060
MPN: 111598
TUBO DAL RISCALDATORE SX. AL 3 VIE
Remplacement
Remplacement
# 061
MPN: 16100824
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 062
MPN: 10615679
Rondelle
Avec scooter 114710
Remplacement
Remplacement
# 063
MPN: 114710
MOTORINO ELETTROVENTILATORE
Fino esaurimerrto
Remplacement
Remplacement
# 063
MPN: 120484
MOTORINO ELETTROVENTILATORE
Vale dopo asaurimanto 114710
depuis £259,92
depuis £259,92
Cette pièce remplace le numéro de pièce 114710
# 064
MPN: 107964
TUYAU DU ROBINET AU CHAUFFAGE GAUCHE.
Remplacement
Remplacement
-part-diagram-019.webp "FERRARI 400I (1983 MECHANICAL) ENTRETOISE DE VOLANT MOTEUR ET DE CARTER D'EMBRAYAGE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 400I (1983 MECHANICAL) TRANSMISSION AUTOMATIQUE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 400I (1983 MECHANICAL) VANNE D'AMPLIFICATION DE VIDE ET CIRCUIT D'HUILE (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 400I (1983 MECHANICAL) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES (400 AUTOMATIQUE) SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME D'EMBRAYAGE ET COMMANDE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE DE DÉBRAYAGE (400 GT - VALABLE POUR LES VERSIONS LHD) SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE DE DÉBRAYAGE (400 GT - VALABLE POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 400I (1983 MECHANICAL) BOÎTE DE VITESSES (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-027.webp "FERRARI 400I (1983 MECHANICAL) ARBRE PRINCIPAL ET POMPE À HUILE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-028.webp "FERRARI 400I (1983 MECHANICAL) ARBRE INTERMÉDIAIRE (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 400I (1983 MECHANICAL) COMMANDES INTÉRIEURES ET EXTÉRIEURES DE LA BOÎTE DE VITESSES (400 GT) SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 400I (1983 MECHANICAL) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 400I (1983 MECHANICAL) BOÎTIER DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 400I (1983 MECHANICAL) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS (400 AUTOMATIQUE - VALABLE POUR LES VERSIONS LHD) SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS (400 AUTOMATIQUE - VALABLE POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS (400 GT - VALABLE POUR LES VERSIONS LHD) SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS (400 GT - VALABLE POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 400I (1983 MECHANICAL) POMPE À VIDE DE SERVOFREIN SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 400I (1983 MECHANICAL) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 400I (1983 MECHANICAL) RÉSERVOIR D'HUILE DE DIRECTION ASSISTÉE - DISPOSITIFS PNEUMATIQUES D'AUTO-NIVELLEMENT D'HUILE (VALABLE POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 400I (1983 MECHANICAL) LIAISON DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 400I (1983 MECHANICAL) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION AVANT - TRIANGLES SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION ARRIÈRE - RÉSERVOIR D'HUILE ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION ARRIÈRE - SOUPAPE D'AUTO-NIVELLEMENT ET CONDUITES D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION ARRIÈRE - DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 400I (1983 MECHANICAL) SUSPENSION ARRIÈRE - LEVIERS ET AMORTISSEURS SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 400I (1983 MECHANICAL) ROUES SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 400I (1983 MECHANICAL) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 400I (1983 MECHANICAL) GÉNÉRATEURS DE COURANT ET DÉMARREURS SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE CLIMATISATION SUPPLÉMENTAIRE SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 400I (1983 MECHANICAL) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 400I (1983 MECHANICAL) FEUX AVANT ET ARRIÈRE - KLAXONS ET ANTENNE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME ÉLECTRIQUE, FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 400I (1983 MECHANICAL) VENTILATEURS ÉLECTRIQUES DE REFROIDISSEMENT - CHAUFFAGE - RONDELLE -GLACE ET CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-104.webp "FERRARI 400I (1983 MECHANICAL) INSTRUMENTS SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 400I (1983 MECHANICAL) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 400I (1983 MECHANICAL) CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 400I (1983 MECHANICAL) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 400I (1983 MECHANICAL) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 400I (1983 MECHANICAL) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE DISTRIBUTION - POUSSOIRS DE TYPE GODET SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE DISTRIBUTION - BOÎTIER ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 400I (1983 MECHANICAL) RÉSERVOIRS DE CARBURANT, POMPES, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME D'INJECTION DE CARBURANT - ADMISSION D'AIR, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 400I (1983 MECHANICAL) COMMANDES DES GAZ (VALABLES POUR LES VERSIONS LHD) SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 400I (1983 MECHANICAL) COMMANDES DES GAZ (VALABLES POUR LES VERSIONS RHD) SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 400I (1983 MECHANICAL) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 400I (1983 MECHANICAL) CIRCUIT DE LUBRIFICATION ET FILTRES SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 400I (1983 MECHANICAL) POMPE À EAU ET POMPE À HUILE MOTEUR SCHÉMA DES PIÈCES")
