014 - Commandes des gaz RHD

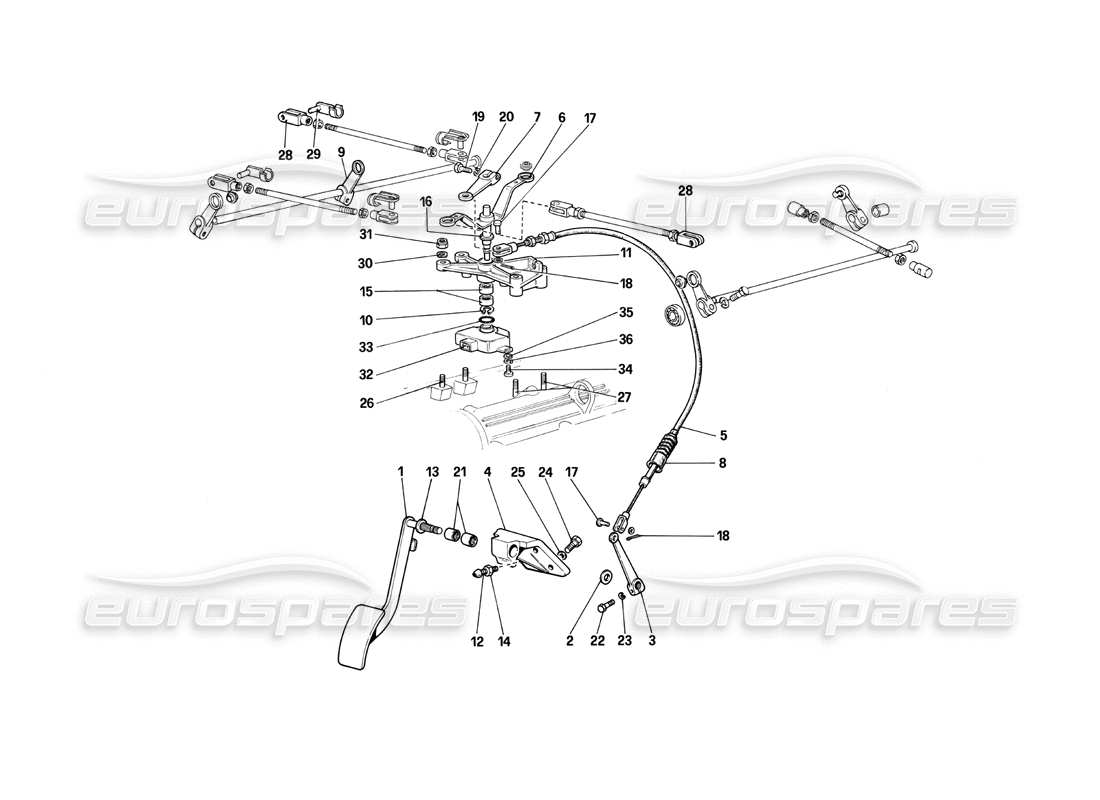

Ferrari 412 (Mechanical) Throttles Controls RHD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 102348
Pédale d'accélérateur
depuis £194,25
depuis £194,25
Cette pièce remplace le numéro de pièce 9181835 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 102354
ESPACEUR
depuis £32,76
depuis £32,76
Cette pièce remplace le numéro de pièce 9181832
# 003
MPN: 102352
LEVIER
depuis £171,23
depuis £171,23
Cette pièce remplace le numéro de pièce 9181831
# 004
MPN: 103614
SUPPORT POUR PÉDALE D'ACCÉLÉRATEUR
depuis £129,43
depuis £129,43
# 005
MPN: 116004
COMMANDE D'ACCÉLÉRATEUR FLEXIBLE
depuis £40,65
depuis £40,65
# 006
MPN: 127938
LEVIER
depuis £291,41
depuis £291,41
# 007
MPN: 103615
LEVIER POUR FLEXIBLE
depuis £46,84
depuis £46,84
# 008
MPN: 10-32-40
SOUFFLET POUR FLEXIBLE
depuis £34,53
depuis £34,53
# 009
MPN: 102087
LEVIER
depuis £117,59
depuis £117,59
Cette pièce remplace le numéro de pièce 9181660
# 010
MPN: 104182
BAGUE SEEGER
depuis £0,83
depuis £0,83
# 011
MPN: 127937
SOUTIEN
depuis £361,39
depuis £361,39
# 012
MPN: 100640
VIS DE RÉGLAGE DE LA PÉDALE
depuis £3,15
depuis £3,15
Cette pièce remplace le numéro de pièce 9181141 - et 1 plus. Cliquez pour voir les détails
# 013
MPN: 100649
Rondelle
depuis £0,75
depuis £0,75
Cette pièce remplace le numéro de pièce 9181602
# 014
MPN: 16100824
CONTRE-ÉCROU
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16100814 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 101677
ROULEMENT À ROULEAUX
depuis £2,08
depuis £2,08
# 016
MPN: 121835
Rondelle
depuis £1,30
depuis £1,30
# 017
MPN: 104887
ÉPINGLE
depuis £7,50
depuis £7,50
Cette pièce remplace le numéro de pièce 9181150
# 018
MPN: 10734101
GOUPILLE FENDUE
depuis £1,55
depuis £1,55
Cette pièce remplace le numéro de pièce C1
# 019
MPN: 16043421
BOULON
depuis £2,97
depuis £2,97
Cette pièce remplace le numéro de pièce 95524
# 020
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 021
MPN: 101677
ROULEMENT À ROULEAUX
depuis £2,08
depuis £2,08
# 022
MPN: 10902421
BOULON
depuis £0,54
depuis £0,54
# 023
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 024
MPN: 16043421
BOULON
depuis £2,73
depuis £2,73
Cette pièce remplace le numéro de pièce 95524
# 025
MPN: 127496
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 026
MPN: 11500521
GOUJON
depuis £1,85
depuis £1,85
# 027
MPN: 11501421
GOUJON
depuis £0,47
depuis £0,47
# 028
MPN: 100655
FOURCHE LONGUE
depuis £56,31
depuis £56,31
Cette pièce remplace le numéro de pièce 550015 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 100656
PIN AVEC CLIP
depuis £2,47
depuis £2,47
# 030
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 101239
ÉCROU AUTO-BLOQUANT
depuis £1,60
depuis £1,60
Cette pièce remplace le numéro de pièce 92310
# 032
MPN: 128019
MICRO-INTERRUPTEUR
depuis £98,14
depuis £98,14
Cette pièce remplace le numéro de pièce 126992
# 033
MPN: 116736
BAGUE D'ÉTANCHÉITÉ
depuis £0,88
depuis £0,88
# 034
MPN: 10444621
VIS
depuis £0,53
depuis £0,53
# 035
MPN: 10519201
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10519281
# 036
MPN: 127492
Rondelle
depuis £0,91
depuis £0,91
Cette pièce remplace le numéro de pièce 106848
