027 - Boîte de vitesses- 412 M.

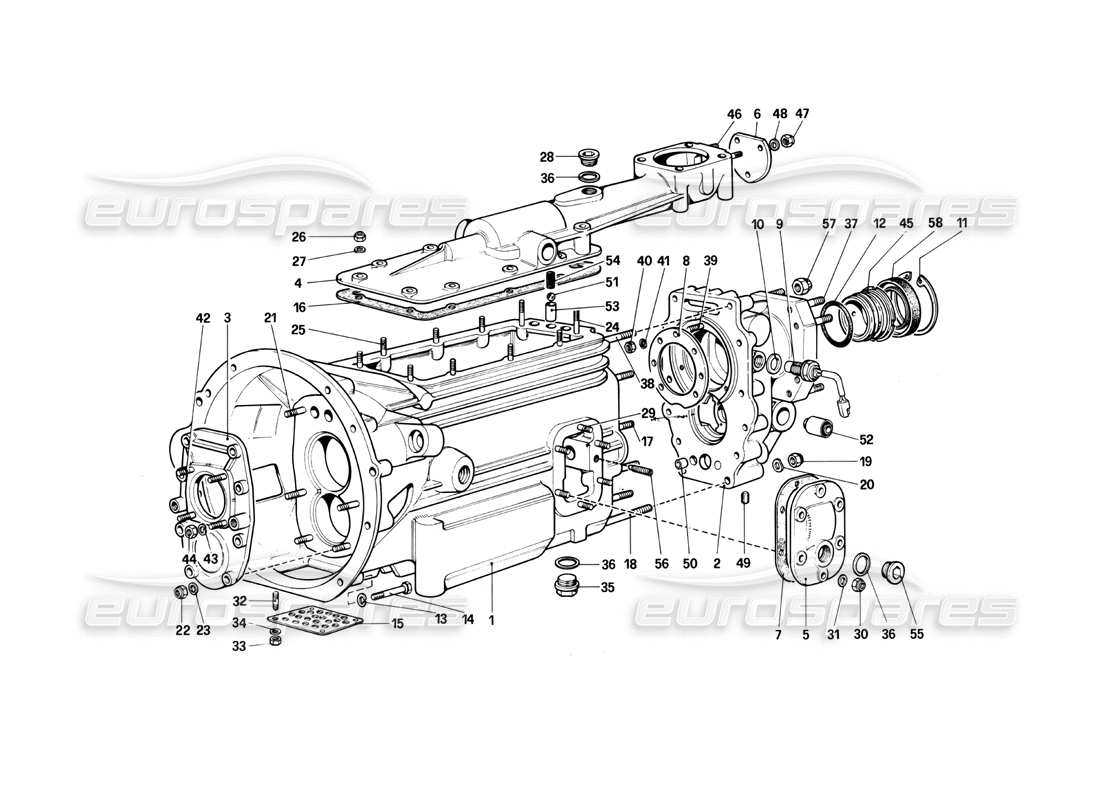

Ferrari 412 (Mechanical) Gearbox- 412 M. Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 125911
CARTER DE BOITE DE VITESSES
Avec numéro d'unité. 126574
# 001
MPN: 125971
CARTER DE BOITE DE VITESSES
Avec numéro d'unité. 130564
# 001
MPN: 126574
CARTER DE BOITE DE VITESSES, COMPLET (LHD)
depuis £3 870,55
depuis £3 870,55
# 001
MPN: 130564
CARTER DE BOITE DE VITESSES, COMPLET (à droite)
depuis £3 850,78
depuis £3 850,78
# 001
MPN: 130565
BOITE DE VITESSES COMPLÈTE 412M-RHD
N Boite De Vitesse Manuelle 412 Rhd
depuis £8 043,52
depuis £8 043,52
# 002
MPN: 119222
CAPOT ARRIÈRE
depuis £741,70
depuis £741,70
# 003
MPN: 100676
COUVERTURE
À l'épuisement
depuis £279,06
depuis £279,06
Cette pièce remplace le numéro de pièce 523372
# 003
MPN: 126573
COUVERTURE
Après épuisement PN 100676
# 004
MPN: 104825
COUCHE SUPÉRIEURE
depuis £718,65
depuis £718,65
# 005
MPN: 100679
COUVERTURE LATÉRALE
depuis £589,39
depuis £589,39
Cette pièce remplace le numéro de pièce 523375
# 006
MPN: 104827
COUVERCLE, TROU DE FERMETURE POUR TIGE
depuis £6,60
depuis £6,60
# 007
MPN: 147627
joint
depuis £2,70
depuis £2,70
Cette pièce remplace le numéro de pièce 100682
# 008
MPN: 100685
BRIDE DE MAINTIEN DU PALIER
depuis £123,99
depuis £123,99
Cette pièce remplace le numéro de pièce 523582
# 009
MPN: 116987
DÉTECTEUR D'IMPULSIONS
depuis £230,88
depuis £230,88
Cette pièce remplace le numéro de pièce 113962 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 10263460
joint
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 95119
# 011
MPN: 11061576
BAGUE D'ARRÊT
depuis £0,97
depuis £0,97
Cette pièce remplace le numéro de pièce 11061575
# 012
MPN: 109650
BAGUE D'ÉTANCHÉITÉ
depuis £3,31
depuis £3,31
# 013
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 014
MPN: 16044224
BOULON
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 16044221 que nous avons en stock
# 015
MPN: 100687
COUVERCLE INFÉRIEUR
depuis £61,16
depuis £61,16
Cette pièce remplace le numéro de pièce 50820
# 016
MPN: 147628
joint
depuis £18,04
depuis £18,04
Cette pièce remplace le numéro de pièce 100686
# 017
MPN: 13517221
GOUJON
Remplacement
Remplacement
# 018
MPN: 13517821
GOUJON
Remplacement
Remplacement
# 019
MPN: 104030
NOIX
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 16104125
# 020
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 021
MPN: 13517321
GOUJON
depuis £16,90
depuis £16,90
Cette pièce remplace le numéro de pièce 13517320
# 022
MPN: 104030
NOIX
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 16104125
# 023
MPN: 12601371
Rondelle
Remplacement
Remplacement
# 024
MPN: 11501221
GOUJON
depuis £2,66
depuis £2,66
# 025
MPN: 11500521
GOUJON
depuis £1,85
depuis £1,85
# 026
MPN: 12574221
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 125519 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 027
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 028
MPN: 100759
BOUCHON POUR RENIFLARD
depuis £10,95
depuis £10,95
Cette pièce remplace le numéro de pièce 10275011 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 11500621
GOUJON
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 11500620
# 030
MPN: 12574221
NOIX
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 125519 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 031
MPN: 12601271
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 103372 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 11000821
GOUJON
depuis £0,71
depuis £0,71
# 033
MPN: 15896421
NOIX
depuis £0,47
depuis £0,47
# 034
MPN: 12601171
Rondelle
depuis £0,47
depuis £0,47
# 035
MPN: 14326540
BOUCHON DE VIDANGE
depuis £35,89
depuis £35,89
# 036
MPN: 10263460
joint
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 95119
# 037
MPN: 13546331
GOUJON
Remplacement
Remplacement
# 038
MPN: 13517521
GOUJON
depuis £6,77
depuis £6,77
# 039
MPN: 13540821
GOUJON
Remplacement
Remplacement
# 040
MPN: 15896221
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 15896225
# 041
MPN: 10516471
Rondelle
Remplacement
Remplacement
# 042
MPN: 11500021
GOUJON
depuis £9,50
depuis £9,50
# 043
MPN: 10516471
Rondelle
Remplacement
Remplacement
# 044
MPN: 15896221
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 15896225
# 045
MPN: 109647
BUISSON
depuis £106,52
depuis £106,52
# 046
MPN: 11000921
GOUJON
depuis £2,00
depuis £2,00
# 047
MPN: 12574121
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12574111 - et 2 plus. Cliquez pour voir les détails
# 048
MPN: 12601171
Rondelle
depuis £0,47
depuis £0,47
# 049
MPN: 14326050
PRISE
depuis £1,00
depuis £1,00
# 050
MPN: 102692
CHEVILLE DE CENTRAGE
depuis £4,94
depuis £4,94
# 051
MPN: 101612
BILLE POUR GOUPILLE Ø 5/16
depuis £0,74
depuis £0,74
Cette pièce remplace le numéro de pièce 93309
# 052
MPN: 105634
SILENBLOCK POUR TIRANT
depuis £61,91
depuis £61,91
# 053
MPN: 115376
DOUILLE POUR PIN
depuis £31,20
depuis £31,20
# 054
MPN: 124246
RESSORT POUR GOUPILLE
depuis £10,21
depuis £10,21
Cette pièce remplace la pièce numéro 121805 que nous avons en stock
# 055
MPN: 10275011
PRISE
depuis £1,17
depuis £1,17
Cette pièce remplace le numéro de pièce 10275001 - et 3 plus. Cliquez pour voir les détails
# 056
MPN: 101620
CHEVILLE, GOUPILLE DE SÉCURISATION POUR ENGRENAGE RALENTI ARRIÈRE
depuis £1,52
depuis £1,52
# 057
MPN: 13598021
NOIX
depuis £0,71
depuis £0,71
Cette pièce remplace le numéro de pièce 13598011
# 058
MPN: 106778
BAGUE D'ÉTANCHÉITÉ
depuis £52,80
depuis £52,80
Cette pièce remplace le numéro de pièce 104872 - et 1 plus. Cliquez pour voir les détails
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) ARBRE PRINCIPAL ET POMPE À HUILE - 412 M. SCHÉMA DES PIÈCES")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. SCHÉMA DES PIÈCES")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) COMMANDES INTÉRIEURES ET EXTÉRIEURES DE LA BOÎTE DE VITESSES - 412 M. SCHÉMA DES PIÈCES")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) ARBRE DE TRANSMISSION SCHÉMA DES PIÈCES")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) BOÎTIER DIFFÉRENTIEL SCHÉMA DES PIÈCES")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) ARBRES DE DIFFÉRENTIEL ET D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS - 412 A. CONDUITE À GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS - 412 A. CONDUITE À DROITE SCHÉMA DES PIÈCES")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS - 412 M. LHD SCHÉMA DES PIÈCES")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) COMMANDE HYDRAULIQUE DES FREINS - 412 M. RHD SCHÉMA DES PIÈCES")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) POMPE À VIDE DE SERVOFREIN SCHÉMA DES PIÈCES")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ABDOS SCHÉMA DES PIÈCES")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) ÉTRIERS POUR FREINS AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) COMMANDE DE FREIN À MAIN SCHÉMA DES PIÈCES")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE DIRECTION HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) RÉSERVOIR D'HUILE DE DIRECTION ASSISTÉE - DISPOSITIFS PNEUMATIQUES À MISE À NIVEAU AUTOMATIQUE D'HUILE RHD SCHÉMA DES PIÈCES")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) LIAISON DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) SUSPENSION AVANT - LEVIERS SCHÉMA DES PIÈCES")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) SUSPENSION ARRIÈRE - RÉSERVOIR D'HUILE ET POMPE À HUILE SCHÉMA DES PIÈCES")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) SUSPENSION ARRIÈRE - VALVE D'AUTO-NIVELLEMENT ET CONDUITES D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) SUSPENSION ARRIÈRE - DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-052.webp "FERRARI 412 (MECHANICAL) SUSPENSION ARRIÈRE - LEVIERS ET AMORTISSEURS SCHÉMA DES PIÈCES")
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) ROUES SCHÉMA DES PIÈCES")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) ALLUMAGE DU MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) ALTERNATEURS ET DÉMARREUR SCHÉMA DES PIÈCES")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE CONDITIONNEMENT D'AIR SCHÉMA DES PIÈCES")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) TROUSSE À OUTILS SCHÉMA DES PIÈCES")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) FEUX AVANT ET ARRIÈRE - KLAXONS ET ANTENNE SCHÉMA DES PIÈCES")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) SYSTÈME ÉLECTRIQUE, FUSIBLES ET RELAIS SCHÉMA DES PIÈCES")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) VENTILATEURS ÉLECTRIQUES DE REFROIDISSEMENT - CHAUFFAGE - RONDELLE -GLACE ET RADIC SCHÉMA DES PIÈCES")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) UNITÉS DE PIÈCES DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) CARTER SCHÉMA DES PIÈCES")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) CARTER D'HUILE SCHÉMA DES PIÈCES")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-004.webp "FERRARI 412 (MECHANICAL) CULASSE (DROITE) SCHÉMA DES PIÈCES")
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) CULASSE (GAUCHE) SCHÉMA DES PIÈCES")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE DISTRIBUTION - SOUPAPES SCHÉMA DES PIÈCES")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE DISTRIBUTION - BOÎTIER ET COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE CHRONOMÉTRAGE - COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) INJECTION D'AIR - POUR VERSION CH SCHÉMA DES PIÈCES")
-part-diagram-010.webp "FERRARI 412 (MECHANICAL) RÉSERVOIRS DE CARBURANT, POMPES, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) SYSTÈME D'INJECTION DE CARBURANT - DISTRIBUTEURS DE CARBURANT, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-012.webp "FERRARI 412 (MECHANICAL) SYSTÈME D'INJECTION DE CARBURANT - ADMISSION D'AIR, CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) COMMANDES DES GAZ LHD SCHÉMA DES PIÈCES")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) COMMANDES DES GAZ RHD SCHÉMA DES PIÈCES")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) SYSTÈME BLOW-BY SCHÉMA DES PIÈCES")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) CIRCUIT DE LUBRIFICATION ET FILTRES SCHÉMA DES PIÈCES")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) POMPE À EAU ET POMPE À HUILE MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) ENTRETOISE DE VOLANT MOTEUR ET DE BOÎTIER D'EMBRAYAGE - 412 A. SCHÉMA DES PIÈCES")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) TRANSMISSION AUTOMATIQUE – 412 A. SCHÉMA DES PIÈCES")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VANNE D'AMPLIFICATION DE VIDE ET CIRCUIT D'HUILE - 412 A. SCHÉMA DES PIÈCES")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) COMMANDES EXTÉRIEURES DE LA BOÎTE DE VITESSES - 412 A. SCHÉMA DES PIÈCES")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) SYSTÈME ET CONTRÔLE CLUTCH - 412 M. SCHÉMA DES PIÈCES")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) SYSTÈME ET CONTRÔLE CLUTCH – 412 M. (DE LA VOITURE N° 7005) SCHÉMA DES PIÈCES")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) COMMANDE DE LIBÉRATION DE L'EMBRAYAGE - 412 M. LHD SCHÉMA DES PIÈCES")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) COMMANDE DE LIBÉRATION DE L'EMBRAYAGE - 412 M. RHD SCHÉMA DES PIÈCES")
