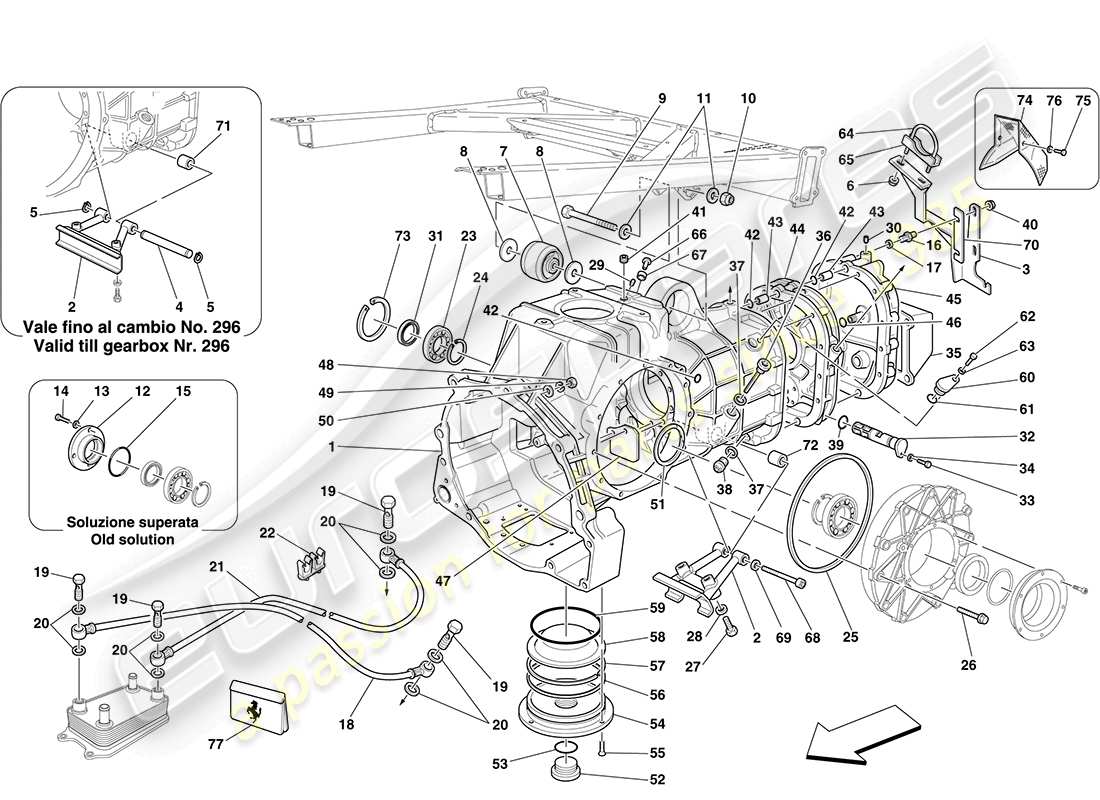

0029 - Boîte de vitesses - Couvercles
Ferrari F430 Coupe (Europe) GEARBOX - COVERS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
215753
CARTER DE BOITE DE VITESSES
depuis
£1 949,38
depuis
£1 949,38
#
000
MPN:
215754
CARTER DE BOITE DE VITESSES
Remplacement
Remplacement
#
001
MPN:
192081
BOITE DE VITESSES COMPLÈTE
-Demander l'autorisation ASM- -Applicable auprès de l'Ass. N° 77101- -Pas pour la boîte de vitesses F1- -Applicable à partir de la boîte de vitesses n° 19- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 222229
#
001
MPN:
192490
BOITE DE VITESSES COMPLÈTE
-Demander l'autorisation ASM- -Applicable auprès de l'Ass. N° 77101- -Applicable pour la boîte de vitesses F1- -Applicable à partir de la boîte de vitesses n° 19- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
001
MPN:
215754
CARTER DE BOITE DE VITESSES
-Pas pour Taiwan- -Demander l'autorisation ASM- -Pas pour les USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
#
001
MPN:
215754
CARTER DE BOITE DE VITESSES
-Commandez également l'amortisseur arrière 207461- -Demander l'autorisation ASM- -Applicable pour USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
#
001
MPN:
215755
BOITE DE VITESSES COMPLÈTE
-Pas pour Taiwan- -Demander l'autorisation ASM- -Pas pour les USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis
£16 436,84
depuis
£16 436,84
#
001
MPN:
215755
BOITE DE VITESSES COMPLÈTE
-Commandez également l'amortisseur arrière 207461- -Demander l'autorisation ASM- -Applicable pour USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis
£16 436,84
depuis
£16 436,84
#
001
MPN:
222229
BOITE DE VITESSES COMPLÈTE
-Applicable pour Taiwan- -Demander une autorisation ASM- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
#
001
MPN:
222230
BOITE DE VITESSES COMPLÈTE
-Applicable pour Taiwan- -Demander une autorisation ASM- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis
£21 883,97
depuis
£21 883,97
#
001
MPN:
247316
BOITE DE VITESSES COMPLÈTE
-Commander également le kit complémentaire réf. 77- -Demander l'autorisation ASM- -Pas pour la boîte de vitesses F1-
depuis
£17 925,46
depuis
£17 925,46
Cette pièce remplace le numéro de pièce 192081
- et 1 plus. Cliquez pour voir les détails
#
001
MPN:
247318
BOITE DE VITESSES COMPLÈTE
-Commander également le kit complémentaire réf. 77- -Demander l'autorisation ASM- -Applicable pour F1 boîte de vitesses-
depuis
£15 695,63
depuis
£15 695,63
Cette pièce remplace le numéro de pièce 192490
- et 1 plus. Cliquez pour voir les détails
#
002
MPN:
207458
ABSORBEUR DE SUPPORT DE RÉTENTION
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis
£348,49
depuis
£348,49
#
002
MPN:
215599
ABSORBEUR DE SUPPORT DE RÉTENTION
-Applicable à partir de la boîte de vitesses n° 297-
depuis
£76,77
depuis
£76,77
#
003
MPN:
214747
SUPPORT DE MONTAGE DE CONVERTISSEUR CATALYTIQUE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
215184
SUPPORT DE MONTAGE DE CONVERTISSEUR CATALYTIQUE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
003
MPN:
215402
SUPPORT DROIT
-Applicable après épuisement de 214747- -N'est plus fourni- -Remplacé par 223143-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 214747
#
003
MPN:
215403
SUPPORT GAUCHE
-Applicable après épuisement de 215184- -N'est plus fourni- -Remplacé par 223144-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 215184
#
003
MPN:
223143
SUPPORT DROIT
depuis
£72,79
depuis
£72,79
Cette pièce remplace le numéro de pièce 215402
#
003
MPN:
223144
SUPPORT GAUCHE
depuis
£66,72
depuis
£66,72
Cette pièce remplace le numéro de pièce 215403
#
004
MPN:
207460
ÉPINGLE
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis
£10,78
depuis
£10,78
#
005
MPN:
11067274
BAGUE SEEGER
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis
£0,54
depuis
£0,54
#
006
MPN:
14058519
NOIX
depuis
£0,47
depuis
£0,47
#
007
MPN:
186698
DOUILLE DE FIXATION DE BOITE DE VITESSES
-N'est plus fourni- -Remplacé par 220338-
depuis
£114,23
depuis
£114,23
Cette pièce remplace le numéro de pièce 183569
#
007
MPN:
220338
DOUILLE DE FIXATION DE BOITE DE VITESSES
-N'est plus fourni- -Remplacé par 237531-
Remplacement
Remplacement
#
007
MPN:
237531
DOUILLE DE FIXATION DE BOITE DE VITESSES
depuis
£48,19
depuis
£48,19
Cette pièce remplace le numéro de pièce 220338
#
008
MPN:
188141
Rondelle DE RETENUE
depuis
£26,02
depuis
£26,02
#
009
MPN:
11117134
VIS
depuis
£9,80
depuis
£9,80
#
010
MPN:
106004
NOIX
depuis
£2,64
depuis
£2,64
#
011
MPN:
14496824
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14496821
#
012
MPN:
183981
BRIDE POUR ARBRE DROIT
-Solution obsolète-
depuis
£81,91
depuis
£81,91
#
013
MPN:
11194377
Rondelle
-Solution obsolète-
depuis
£0,71
depuis
£0,71
#
014
MPN:
10902224
VIS
-Solution obsolète-
depuis
£0,51
depuis
£0,51
#
015
MPN:
14460981
JOINT TORIQUE
-Solution obsolète-
depuis
£5,46
depuis
£5,46
#
016
MPN:
215111
GOUJON
depuis
£44,59
depuis
£44,59
#
016
MPN:
215113
GOUJON
depuis
£6,52
depuis
£6,52
#
017
MPN:
14496524
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14496525
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
198163
TUYAU DE LIVRAISON D'HUILE
depuis
£43,05
depuis
£43,05
#
019
MPN:
184727
CONNECTEUR
depuis
£1,56
depuis
£1,56
Cette pièce remplace la pièce numéro 153419 que nous avons en stock
- et 5 plus. Cliquez pour voir les détails
#
020
MPN:
145192
joint
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 143311
#
021
MPN:
198166
TUYAU DE RETOUR D'HUILE
depuis
£37,43
depuis
£37,43
#
022
MPN:
232554
SUPPORT DE FIXATION DE TUBE
depuis
£5,13
depuis
£5,13
#
022
MPN:
65250000
AGRAFE
-N'est plus fourni- -Remplacé par 232554-
depuis
£1,21
depuis
£1,21
#
023
MPN:
184995
ROULEMENT À BILLES
depuis
£74,55
depuis
£74,55
#
024
MPN:
184994
ANNEAU À PRESSION
depuis
£3,74
depuis
£3,74
#
025
MPN:
205881
CALE
-2.5 mm-
depuis
£22,35
depuis
£22,35
#
025
MPN:
206349
CALE
-2.2 mm-
depuis
£22,35
depuis
£22,35
#
025
MPN:
206350
CALE
-2.8 mm-
depuis
£22,35
depuis
£22,35
#
025
MPN:
206351
CALE
-3 mm-
depuis
£22,35
depuis
£22,35
#
026
MPN:
16287421
VIS
Remplacement
Remplacement
#
027
MPN:
15231524
VIS
depuis
£0,50
depuis
£0,50
#
028
MPN:
12601474
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 12601471 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
029
MPN:
14326001
BOUCHON FILETÉ
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 194495
#
030
MPN:
14326050
BOUCHON FILETÉ
-D. 10-
depuis
£1,01
depuis
£1,01
#
030
MPN:
14328101
BOUCHON FILETÉ
-D. 8-
depuis
£0,47
depuis
£0,47
#
031
MPN:
181618
ANNEAU D'ÉTANCHÉITÉ D'HUILE DROIT.
-Solution obsolète-
depuis
£29,42
depuis
£29,42
Cette pièce remplace le numéro de pièce 182103
#
031
MPN:
184006
ANNEAU D'ÉTANCHÉITÉ D'HUILE DROIT.
depuis
£30,37
depuis
£30,37
#
032
MPN:
182100
FILTRE A HUILE BOITE DE VITESSES
depuis
£51,78
depuis
£51,78
#
033
MPN:
10977624
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10977611
- et 1 plus. Cliquez pour voir les détails
#
034
MPN:
11199277
Rondelle
depuis
£1,90
depuis
£1,90
#
035
MPN:
207461
AMORTISSEUR D'IMPACT ARRIÈRE
-Applicable aux États-Unis, CDN-
depuis
£156,53
depuis
£156,53
#
036
MPN:
182117
JAUGE
depuis
£35,66
depuis
£35,66
#
037
MPN:
10263460
joint
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 95119
#
038
MPN:
183962
CASQUETTE
depuis
£14,76
depuis
£14,76
Cette pièce remplace le numéro de pièce 182116
#
039
MPN:
182119
JOINT TORIQUE
depuis
£2,42
depuis
£2,42
#
040
MPN:
14059311
NOIX
depuis
£0,26
depuis
£0,26
#
041
MPN:
14324911
CASQUETTE
depuis
£0,47
depuis
£0,47
#
042
MPN:
14456981
joint
depuis
£0,50
depuis
£0,50
#
043
MPN:
150957
DOUILLE D'ALIGNEMENT
depuis
£4,42
depuis
£4,42
#
044
MPN:
173611
PLAQUE
depuis
£791,81
depuis
£791,81
#
045
MPN:
210002
CAPOT ARRIÈRE
-N'est plus fourni- -Remplacé par 212634-
Remplacement
Remplacement
#
045
MPN:
212634
CAPOT ARRIÈRE
depuis
£216,06
depuis
£216,06
Cette pièce remplace le numéro de pièce 210002
#
046
MPN:
137192
JOINT TORIQUE
depuis
£0,53
depuis
£0,53
#
047
MPN:
183986
PLAQUE
depuis
£1,92
depuis
£1,92
#
048
MPN:
133988
NOIX
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12164711
- et 2 plus. Cliquez pour voir les détails
#
049
MPN:
127497
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516871
- et 2 plus. Cliquez pour voir les détails
#
050
MPN:
14496624
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14496601
- et 2 plus. Cliquez pour voir les détails
#
051
MPN:
185029
ANNEAU
-Ème. 3.3 mm-
depuis
£21,51
depuis
£21,51
#
051
MPN:
185033
ANNEAU
-Ème. 2.95 mm- -Installé si nécessaire-
depuis
£21,51
depuis
£21,51
#
051
MPN:
185034
ANNEAU
-Ème. 2.6 mm- -Installé si nécessaire-
depuis
£21,51
depuis
£21,51
#
052
MPN:
10276140
CASQUETTE
depuis
£19,75
depuis
£19,75
#
053
MPN:
10265060
joint
depuis
£0,94
depuis
£0,94
#
054
MPN:
198596
COUVERCLE DE FILTRE À HUILE
depuis
£182,27
depuis
£182,27
#
055
MPN:
14440620
VIS
depuis
£1,35
depuis
£1,35
#
056
MPN:
207541
joint
depuis
£7,62
depuis
£7,62
#
057
MPN:
185723
BAGUE SEEGER
depuis
£2,24
depuis
£2,24
#
058
MPN:
122429
FILTRE À L'HUILE
depuis
£3,27
depuis
£3,27
#
059
MPN:
190183
JOINT TORIQUE
depuis
£8,14
depuis
£8,14
#
060
MPN:
185721
CASQUETTE
-Pas pour la boîte de vitesses F1-
depuis
£2,75
depuis
£2,75
#
061
MPN:
14453481
JOINT TORIQUE
-Pas pour la boîte de vitesses F1- -Applicable jusqu'à épuisement-
depuis
£0,71
depuis
£0,71
#
061
MPN:
254644
JOINT TORIQUE
-Pas pour la boîte de vitesses F1- -Applicable après épuisement de 14453481-
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 14453481
#
062
MPN:
10902224
VIS
-Pas pour la boîte de vitesses F1-
depuis
£0,53
depuis
£0,53
#
063
MPN:
11194377
Rondelle
-Pas pour la boîte de vitesses F1-
depuis
£0,71
depuis
£0,71
#
064
MPN:
215057
SUPPORT COURBE
-Applicable jusqu'à la boîte de vitesses n° 117- -Applicable jusqu'au moteur n° 85432-
Remplacement
Remplacement
#
064
MPN:
216085
SUPPORT COURBE
- Applicable à partir de la boîte de vitesses n° 118- - Applicable à partir du moteur n° 85433-
depuis
£15,05
depuis
£15,05
Cette pièce remplace le numéro de pièce 215057
#
065
MPN:
215058
support
depuis
£22,98
depuis
£22,98
#
066
MPN:
197797
RENIFLARD
depuis
£15,47
depuis
£15,47
#
067
MPN:
213860
BAGUE
-Solution obsolète-
depuis
£10,31
depuis
£10,31
#
068
MPN:
14314774
VIS
-Applicable à partir de la boîte de vitesses n° 297-
depuis
£3,73
depuis
£3,73
#
069
MPN:
13507734
Rondelle
-Applicable à partir de la boîte de vitesses n° 297-
depuis
£0,87
depuis
£0,87
#
070
MPN:
215508
CALE
-Installé si nécessaire- -Applicable à partir de la boîte de vitesses n° 159- -Applicable à partir du moteur n° 88794-
depuis
£2,02
depuis
£2,02
#
071
MPN:
197621
BAGUE
-Ext. D. 30 mm- - Int. D. 24 mm- -Applicable jusqu'à la boîte de vitesses n° 208-
depuis
£116,81
depuis
£116,81
#
071
MPN:
207459
BAGUE
-Ext. D. 32 mm- - Int. D. 24 mm- -Applicable de la boîte de vitesses n° 209 jusqu'à la boîte de vitesses n° 296 -
#
072
MPN:
213174
BAGUE
-Ext. D. 32 mm- - Int. D. 17 mm- -Applicable à partir de la boîte de vitesses n° 297-
depuis
£41,08
depuis
£41,08
#
073
MPN:
185723
BAGUE SEEGER
depuis
£2,24
depuis
£2,24
#
074
MPN:
67912300
BOUCLIER THERMIQUE
-Applicable jusqu'à épuisement-
depuis
£106,02
depuis
£106,02
#
074
MPN:
69619500
BOUCLIER THERMIQUE
-Applicable après épuisement de 67912300-
depuis
£38,28
depuis
£38,28
#
075
MPN:
10977624
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10977611
- et 1 plus. Cliquez pour voir les détails
#
076
MPN:
14446924
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14446901
#
077
MPN:
261461
KIT DE REMPLISSAGE DE BOITE DE VITESSES
-Pas pour la boîte de vitesses F1-
depuis
£29,71
depuis
£29,71
#
077
MPN:
261462
KIT DE REMPLISSAGE DE BOITE DE VITESSES
-Applicable pour F1 boîte de vitesses-
depuis
£11,04
depuis
£11,04
-part-diagram-0030.webp "FERRARI F430 COUPE (EUROPE) ENGRENAGES D'ARBRE PRIMAIRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F430 COUPE (EUROPE) ENGRENAGES D'ARBRE SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F430 COUPE (EUROPE) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F430 COUPE (EUROPE) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F430 COUPE (EUROPE) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F430 COUPE (EUROPE) COMMANDES HYDRAULIQUES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F430 COUPE (EUROPE) ETRIERS DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F430 COUPE (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F430 COUPE (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE ET BOBINE SERPENTINE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F430 COUPE (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F430 COUPE (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F430 COUPE (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F430 COUPE (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F430 COUPE (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F430 COUPE (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F430 COUPE (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI F430 COUPE (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI F430 COUPE (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI F430 COUPE (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI F430 COUPE (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI F430 COUPE (EUROPE) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI F430 COUPE (EUROPE) ROUE DE SECOURS ET OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F430 COUPE (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F430 COUPE (EUROPE) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F430 COUPE (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F430 COUPE (EUROPE) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F430 COUPE (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F430 COUPE (EUROPE) CHÂSSIS - SOUS-ENSEMBLES D'ÉLÉMENTS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F430 COUPE (EUROPE) TOITURE - STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F430 COUPE (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F430 COUPE (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F430 COUPE (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F430 COUPE (EUROPE) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F430 COUPE (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F430 COUPE (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F430 COUPE (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F430 COUPE (EUROPE) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F430 COUPE (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F430 COUPE (EUROPE) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F430 COUPE (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F430 COUPE (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F430 COUPE (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F430 COUPE (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F430 COUPE (EUROPE) SIÈGE AVANT MANUEL - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F430 COUPE (EUROPE) SIÈGE ÉLECTRIQUE - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F430 COUPE (EUROPE) SIÈGE ÉLECTRIQUE - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4 POINT SIÈGE HARNAIS-ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4 POINT SIÈGE HARNAIS-ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F430 COUPE (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F430 COUPE (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F430 COUPE (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F430 COUPE (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F430 COUPE (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F430 COUPE (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F430 COUPE (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F430 COUPE (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F430 COUPE (EUROPE) CALCULATEURS D'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F430 COUPE (EUROPE) ECU ET CAPTEURS DANS LE COMPARTIMENT AVANT ET LE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F430 COUPE (EUROPE) CALCULATEURS D'HABITACLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F430 COUPE (EUROPE) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F430 COUPE (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME CA SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI F430 COUPE (EUROPE) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME D'AMPLIFICATEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME HI-FI BOSE HAUTE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI F430 COUPE (EUROPE) KIT ANTIDÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI F430 COUPE (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F430 COUPE (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F430 COUPE (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F430 COUPE (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F430 COUPE (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F430 COUPE (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F430 COUPE (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F430 COUPE (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F430 COUPE (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F430 COUPE (EUROPE) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F430 COUPE (EUROPE) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F430 COUPE (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F430 COUPE (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F430 COUPE (EUROPE) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F430 COUPE (EUROPE) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME D'ÉCHAPPEMENT DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F430 COUPE (EUROPE) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F430 COUPE (EUROPE) RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F430 COUPE (EUROPE) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F430 COUPE (EUROPE) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F430 COUPE (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F430 COUPE (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F430 COUPE (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F430 COUPE (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F430 COUPE (EUROPE) F1 COMMANDE HYDRAULIQUE DE BOÎTE DE VITESSES ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F430 COUPE (EUROPE) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
