ferrari f430 coupe (europe) tunnel - sous-structure et accessoires schéma des pièces

0126 - TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES

Ferrari F430 Coupe (Europe) TUNNEL - SUBSTRUCTURE AND ACCESSORIES Diagramme des pièces

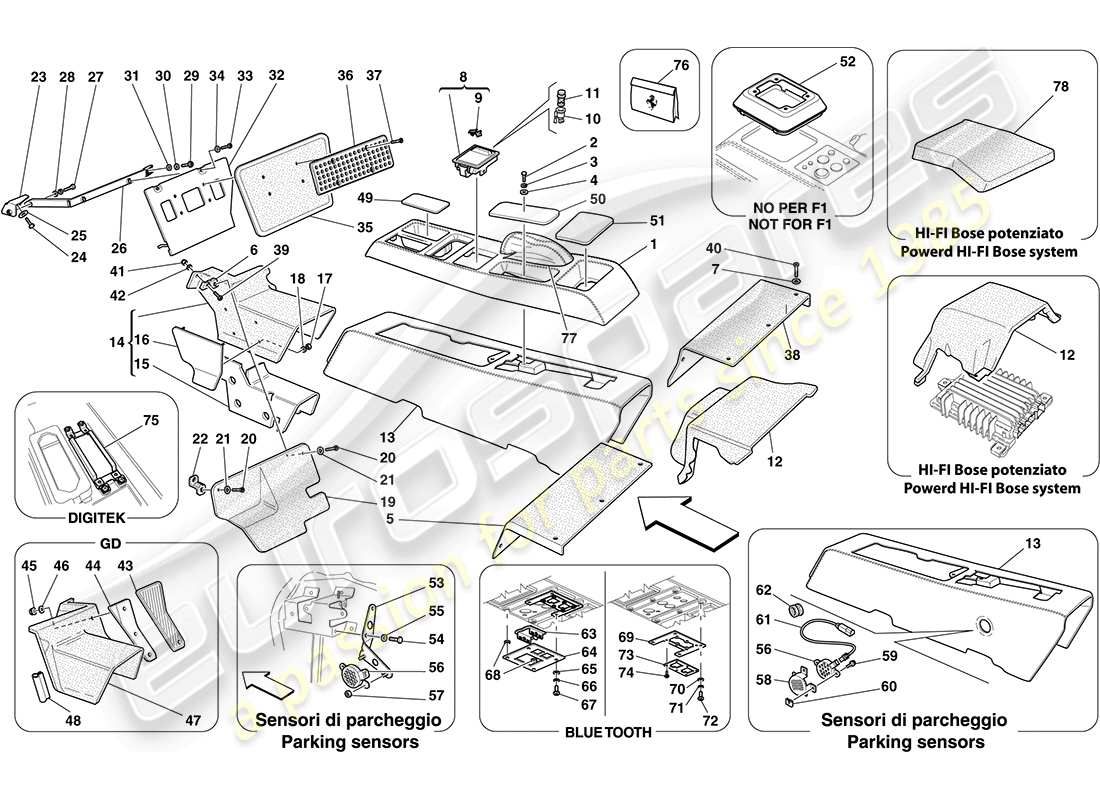

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix

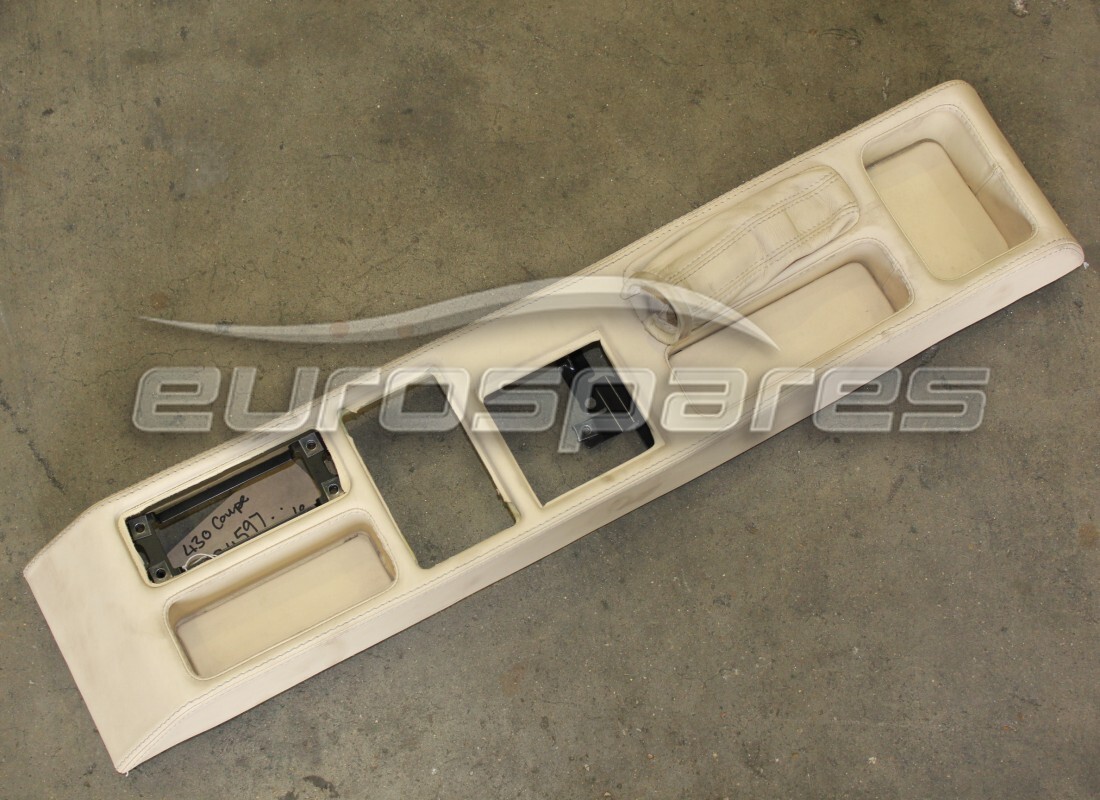

# 001
MPN: 680947..
UNITÉ CENTRALE
-Standard- -Pas pour la boîte de vitesses F1-
Remplacement
Remplacement
# 001
MPN: 684237..
UNITÉ CENTRALE
-Standard- -Pas pour GD- -Applicable pour la boîte de vitesses F1-
Remplacement
Remplacement
# 001
MPN: 684597..
UNITÉ CENTRALE
-Standard- -Applicable pour GD- -Applicable pour boîte de vitesses F1-
depuis £483,77
depuis £483,77
# 001
MPN: 68663400
UNITÉ CENTRALE
-Carbone- -En option- -Bluetooth- -Pas pour la boîte de vitesses F1-
depuis £1 752,60
depuis £1 752,60
# 001
MPN: 68663600
UNITÉ CENTRALE
-Carbone- -En option- -Bluetooth- -Pas pour GD- -Applicable pour la boîte de vitesses F1-
depuis £2 130,10
depuis £2 130,10
# 001
MPN: 68663700
UNITÉ CENTRALE
-Carbone- -En option- -Bluetooth- -Applicable pour GD- -Applicable pour boîte de vitesses F1-
depuis £1 752,60
depuis £1 752,60
# 001
MPN: 68663800
UNITÉ CENTRALE
-Carbone- -En option- -Pas pour la boîte de vitesses F1-
depuis £1 752,60
depuis £1 752,60
# 001
MPN: 68664000
UNITÉ CENTRALE
-Carbon- -Facultatif- -Applicable pour le panneau Jaeger F1- -Pas pour GD- -Applicable jusqu'à Ass. N° 66453- -Applicable pour boîte de vitesses F1- -Applicable jusqu'à épuisement-
depuis £2 299,55
depuis £2 299,55
# 001
MPN: 68664100
UNITÉ CENTRALE
-Carbon- -Facultatif- -Applicable pour panneau Jaeger F1- -Applicable pour GD- -Applicable jusqu'à Ass. N° 66453- -Applicable pour boîte de vitesses F1- -Applicable jusqu'à épuisement-
depuis £1 752,60
depuis £1 752,60
# 001
MPN: 80084800
UNITÉ CENTRALE
-Carbon- -Facultatif- -Applicable pour le panneau Digitek F1- -Pas pour GD- -Applicable à partir d'Ass. N° 66454- -Applicable pour la boîte de vitesses F1-
depuis £1 368,50
depuis £1 368,50
# 001
MPN: 80084900
UNITÉ CENTRALE
-Carbon- -Facultatif- -Applicable pour le panneau Digitek F1- -Applicable pour GD- -Applicable à partir d'Ass. N° 66454- -Applicable pour la boîte de vitesses F1-
depuis £1 464,75
depuis £1 464,75
# 002
MPN: 16043424
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 16043421
# 003
MPN: 127496
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516671 - et 2 plus. Cliquez pour voir les détails
# 004
MPN: 13550301
Rondelle
depuis £0,47
depuis £0,47
# 005
MPN: 679592..
GARNITURE D'ECU GAUCHE
-Standard- -Pas pour les véhicules avec arceau de sécurité-
Remplacement
Remplacement
# 005
MPN: 681438..
GARNITURE D'ECU GAUCHE
-En option- -Applicable aux véhicules avec arceau de sécurité-
Remplacement
Remplacement
# 005
MPN: 804296..
GARNITURE D'ECU GAUCHE
-En option- -Set de bagages pour banquette arrière- -Pas pour les véhicules avec arceau de sécurité-
# 005
MPN: 805050..
GARNITURE D'ECU GAUCHE
-En option- -Ensemble de bagages pour banquette arrière- -Applicable aux véhicules avec arceau de sécurité-
depuis £245,97
depuis £245,97
# 006
MPN: 65709200
support
depuis £3,91
depuis £3,91
# 007
MPN: 12611407
Rondelle
depuis £0,53
depuis £0,53
# 008
MPN: 67505800
CENDRIER COMPLET
depuis £160,66
depuis £160,66
Cette pièce remplace le numéro de pièce 64735500
# 009
MPN: 64460400
Ferrari-Drapeaux PININFARINA
depuis £56,51
depuis £56,51
# 010
MPN: 226941
PRISE ALLUME-CIGARETTE
depuis £16,73
depuis £16,73
Cette pièce remplace le numéro de pièce 61107600 - et 2 plus. Cliquez pour voir les détails
# 010
MPN: 61107600
PRISE ALLUME-CIGARETTE
-N'est plus fourni- -Remplacé par 68913000-
Remplacement
Remplacement
# 010
MPN: 68913000
PRISE ALLUME-CIGARETTE
-N'est plus fourni- -Remplacé par 226941-
Remplacement
Remplacement
# 011
MPN: 226942
BRIQUET
depuis £11,31
depuis £11,31
Cette pièce remplace le numéro de pièce 61107500
# 011
MPN: 61107500
BRIQUET
-N'est plus fourni- -Remplacé par 226942-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 61504100
# 012
MPN: 680985
GARNITURE DE CONSOLE DE TUNNEL CENTRAL ARRIÈRE
Remplacement
Remplacement
# 012
MPN: 686036..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL ARRIÈRE
-Applicable pour la version avec amplificateur- -En option-
Remplacement
Remplacement
# 012
MPN: 804087..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL ARRIÈRE
-Applicable pour Bose Hi-Fi haute puissance-
# 013
MPN: 683964..
UNITÉ INFÉRIEURE
depuis £280,51
depuis £280,51
# 013
MPN: 695975..
UNITÉ INFÉRIEURE
-Aide au stationnement- -En option- -N'est plus fourni- -Remplacé par 803177..-
Remplacement
Remplacement
# 013
MPN: 803177..
UNITÉ INFÉRIEURE
-Capteurs de stationnement- -En option-
Remplacement
Remplacement
# 014
MPN: 820991
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-Amplificateur radio en option- -Pas pour GD-
depuis £8,58
depuis £8,58
# 014
MPN: 820992..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-En option applicable pour Bose Hi-Fi haute puissance- -Pas pour GD-
Remplacement
Remplacement
# 014
MPN: 820993..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-Standard- -Pas pour GD-
Remplacement
Remplacement
# 015
MPN: 65390900
ISOLATION FACE POUR TUNNEL CENTRAL
-Pas pour GD-
depuis £102,68
depuis £102,68
# 016
MPN: 65305300
PROTECTION DE PÉDALE D'ACCÉLÉRATEUR
-Pas pour GD-
depuis £18,78
depuis £18,78
# 017
MPN: 14051811
NOIX
-Pas pour GD-
depuis £2,01
depuis £2,01
Cette pièce remplace le numéro de pièce 14051611
# 018
MPN: 12642801
Rondelle
-Pas pour GD-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12642824
# 019
MPN: 682607..
GARNITURE SOUS-PÉDALE
-Pas pour GD-
Remplacement
Remplacement
# 019
MPN: 690595..
GARNITURE SOUS-PÉDALE
-Applicable pour GD-
Remplacement
Remplacement
# 020
MPN: 13311077
VIS
depuis £0,47
depuis £0,47
# 021
MPN: 12611107
Rondelle
depuis £0,47
depuis £0,47
# 022
MPN: 65709300
SUPPORT SUPÉRIEUR GAUCHE
depuis £3,70
depuis £3,70
# 023
MPN: 65523500
support
-Pas pour GD-
depuis £24,73
depuis £24,73
# 023
MPN: 65538800
support
-Applicable pour GD-
depuis £20,55
depuis £20,55
# 024
MPN: 10902324
VIS
-M6 X 18-
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 65522900
TUYAU DE MONTAGE
-Pas pour GD-
depuis £81,09
depuis £81,09
# 026
MPN: 65538700
TUYAU DE MONTAGE
-Applicable pour GD-
depuis £188,30
depuis £188,30
# 027
MPN: 10902324
VIS
-M6 X 18-
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 028
MPN: 12640624
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12640601 - et 1 plus. Cliquez pour voir les détails
# 029
MPN: 10902324
VIS
-M6 X 18-
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 030
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 031
MPN: 12644424
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 032
MPN: 68091200
CADRE REPOSE-PIEDS
-Pas pour GD-
depuis £245,74
depuis £245,74

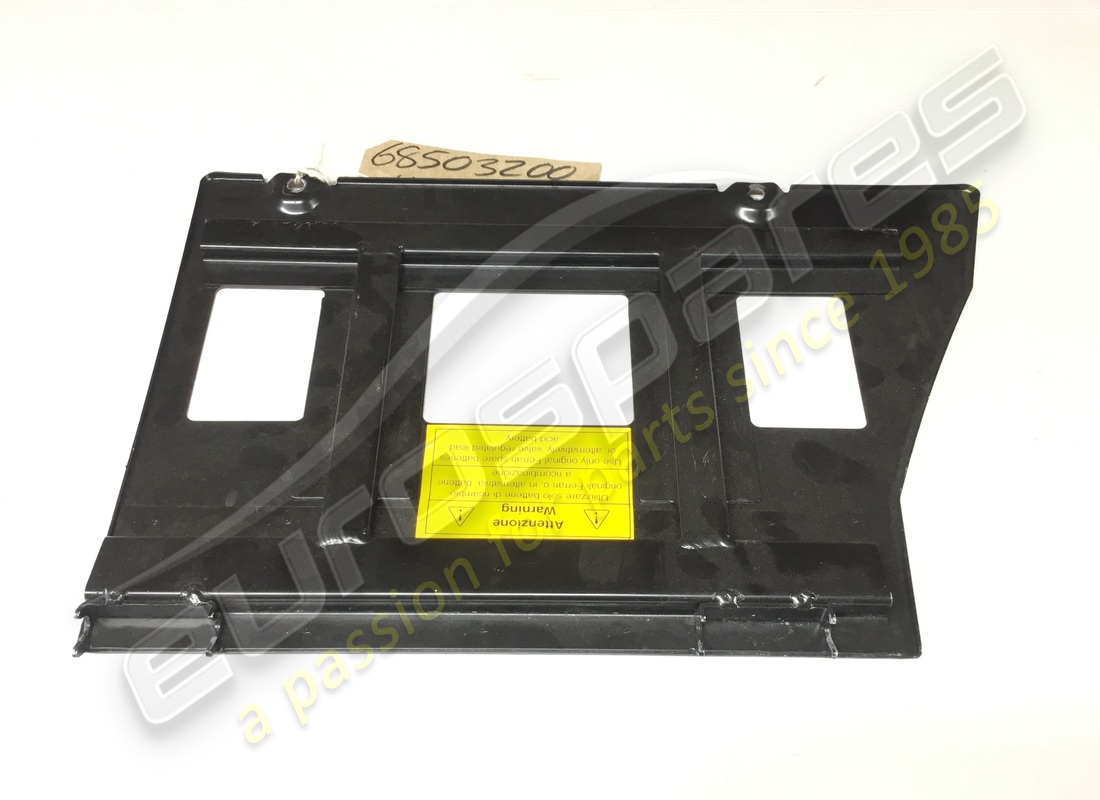

# 032
MPN: 68503200
CADRE REPOSE-PIEDS
-Applicable pour GD-
depuis £281,24
depuis £281,24
# 033
MPN: 13276211
VIS
depuis £0,47
depuis £0,47
# 034
MPN: 12601274
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 035
MPN: 655381..
TAPIS
-Applicable pour GD-
Remplacement
Remplacement
# 035
MPN: 685133..
TAPIS
-Pas pour GD-
Remplacement
Remplacement
# 036
MPN: 66122200
COUVERTURE
depuis £59,07
depuis £59,07
# 037
MPN: 65847800
VIS
depuis £1,90
depuis £1,90
# 038
MPN: 679589..
GARNITURE D'ECU DROIT
-Standard- -Pas pour les véhicules avec arceau de sécurité-
Remplacement
Remplacement
# 038
MPN: 681436..
GARNITURE D'ECU DROIT
-En option- -Applicable aux véhicules avec arceau de sécurité- -N'est plus fourni- -Remplacé par 800886..-
Remplacement
Remplacement
# 038
MPN: 800886..
GARNITURE D'ECU DROIT
-En option- -Applicable aux véhicules avec arceau de sécurité-
Remplacement
Remplacement
# 038
MPN: 804295
GARNITURE D'ECU DROIT
-En option- -Set de bagages pour banquette arrière- -Pas pour les véhicules avec arceau de sécurité-
depuis £417,50
depuis £417,50
# 038
MPN: 805049
GARNITURE D'ECU DROIT
-En option- -Ensemble de bagages pour banquette arrière- -Applicable aux véhicules avec arceau de sécurité-
depuis £47,62
depuis £47,62
# 039
MPN: 13274177
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 13274172
# 040
MPN: 68927900
VIS
-M6 X 25-
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 13301277
# 040
MPN: 68928000
VIS
-M6 X 60-
depuis £0,47
depuis £0,47
# 040
MPN: 69193000
VIS
-M6 X 14-
depuis £0,47
depuis £0,47
# 041
MPN: 113647
NOIX
depuis £0,47
depuis £0,47
# 042
MPN: 12637878
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12637806
# 043
MPN: 65918000
COUVERCLE DE REPOSE-PIEDS CÔTÉ CONDUCTEUR
-Applicable pour GD-
depuis £72,05
depuis £72,05
# 044
MPN: 69058900
REPOSE-PIEDS CONDUCTEUR
-Applicable pour GD-
depuis £14,70
depuis £14,70
# 045
MPN: 14059111
NOIX
-Applicable pour GD-
depuis £0,47
depuis £0,47
# 046
MPN: 14447001
Rondelle
-Applicable pour GD-
Remplacement
Remplacement
# 047
MPN: 820994..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-Amplificateur radio en option- -Applicable pour GD-
# 047
MPN: 820995
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-En option applicable pour Bose Hi-Fi haute puissance- -Applicable pour GD-
# 047
MPN: 820996..
GARNITURE DE CONSOLE DE TUNNEL CENTRAL AVANT
-Standard- -Applicable pour GD-
depuis £194,25
depuis £194,25
# 048
MPN: 67681200
joint
-Applicable pour GD-
depuis £1,98
depuis £1,98
# 049
MPN: 684239..
COUVERTURE
-Applicable pour F1 boîte de vitesses-
Remplacement
Remplacement
# 050
MPN: 680904
COUVERTURE CENTRALE
Remplacement
Remplacement
# 051
MPN: 680901
CAPOT ARRIÈRE
depuis £44,37
depuis £44,37
# 052
MPN: 67895000
SOUFFLET DE BOITE DE VITESSES EXTERNE
-Pas pour la boîte de vitesses F1-
depuis £193,79
depuis £193,79
# 053
MPN: 69598800
SUPPORT SONORE
-Capteurs de stationnement- -En option- -Pas pour GD-
depuis £9,49
depuis £9,49
# 053
MPN: 69599400
SUPPORT SONORE
-Capteurs de stationnement- -En option- -Applicable pour GD-
depuis £10,09
depuis £10,09
# 054
MPN: 16285211
VIS
-Capteurs de stationnement- -En option-
depuis £0,47
depuis £0,47
# 055
MPN: 12644424
Rondelle
-Capteurs de stationnement- -En option-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 057
MPN: 10794011
NOIX
-Capteurs de stationnement- -En option-
depuis £0,26
depuis £0,26
# 058
MPN: 69596700
MAILLE DE PROTECTION
-Capteurs de stationnement- -En option-
depuis £18,93
depuis £18,93
# 059
MPN: 13271872
VIS
-Capteurs de stationnement- -En option-
depuis £0,47
depuis £0,47
# 060
MPN: 14370571
support
-Capteurs de stationnement- -En option-
depuis £0,47
depuis £0,47
# 061
MPN: 223943
Faisceau de câblage
-Capteurs de stationnement- -En option- -Applicable jusqu'à Ass. Non : 67547-
depuis £8,08
depuis £8,08
# 062
MPN: 10396480
Passe-câble
-Capteurs de stationnement- -En option- -Applicable à partir d'Ass. Non : 67548-
depuis £2,38
depuis £2,38
Cette pièce remplace le numéro de pièce 103516
# 063
MPN: 67354100
AGRAFE
depuis £25,78
depuis £25,78
# 064
MPN: 68744600
PLAQUE
depuis £11,85
depuis £11,85
# 065
MPN: 13506624
Rondelle
depuis £0,47
depuis £0,47
# 066
MPN: 12601074
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 12601070 que nous avons en stock
# 067
MPN: 14302924
VIS
depuis £0,47
depuis £0,47
# 068
MPN: 12647604
Rondelle
depuis £0,47
depuis £0,47
# 069
MPN: 69220700
PLAQUE
-Applicable aux États-Unis, CDN-
depuis £26,39
depuis £26,39
# 070
MPN: 13506624
Rondelle
-Applicable aux États-Unis, CDN-
depuis £0,47
depuis £0,47
# 071
MPN: 12601074
Rondelle
-Applicable aux États-Unis, CDN-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601070 que nous avons en stock
# 072
MPN: 14302924
VIS
-Applicable aux États-Unis, CDN-
depuis £0,47
depuis £0,47
# 073
MPN: 69177300
PLAQUE DE FIXATION
-Applicable aux États-Unis, CDN-
depuis £6,99
depuis £6,99
# 074
MPN: 13270216
VIS
-Applicable aux États-Unis, CDN-
Remplacement
Remplacement
# 075
MPN: 69927500
support
depuis £12,38
depuis £12,38
# 076
MPN: 81059300

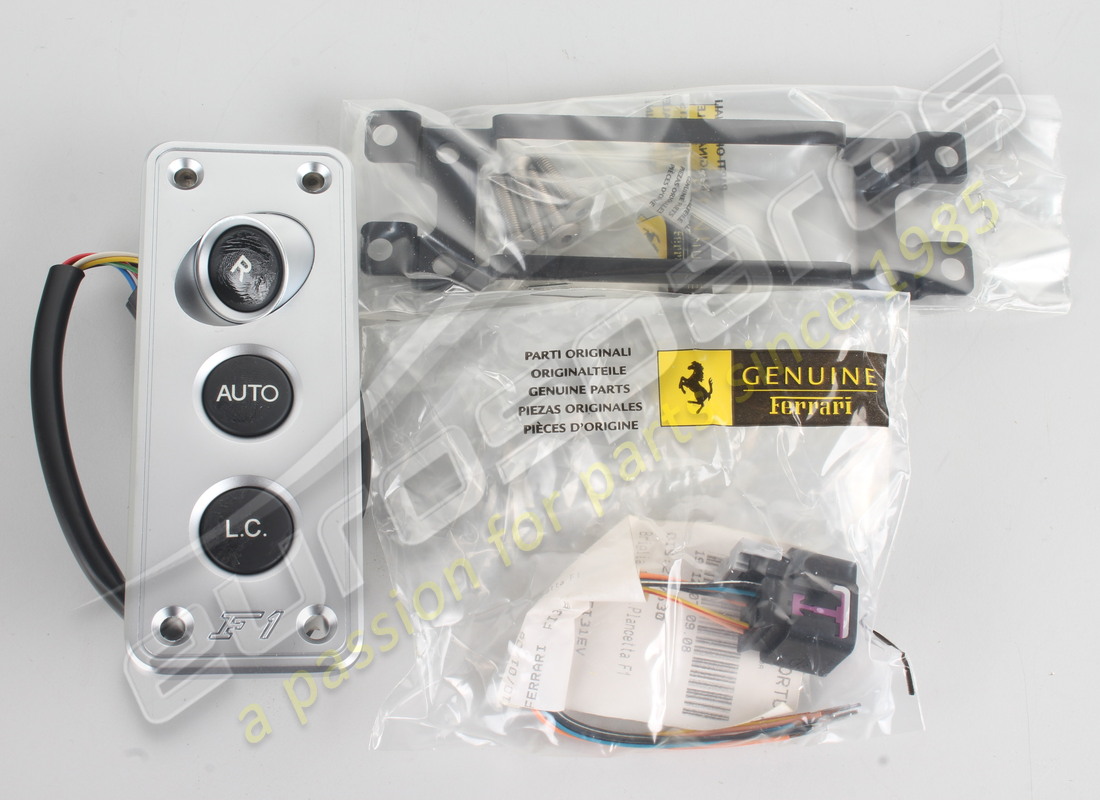

KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Cuir- -Pas pour les USA, CDN, GD- -Applicable pour la boîte de vitesses F1-
depuis £1 537,99
depuis £1 537,99
# 076
MPN: 810595..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Pas pour USA, CDN, GD- -Applicable pour boîte de vitesses F1-
Remplacement
Remplacement
# 076
MPN: 810596..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Bluetooth- -Pas pour USA, CDN, GD- -Applicable pour boîte de vitesses F1-
Remplacement
Remplacement
# 076
MPN: 81059700
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Cuir- -Applicable pour les États-Unis et le Canada- -Applicable pour la boîte de vitesses F1-
depuis £787,77
depuis £787,77
# 076
MPN: 810599..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Applicable pour les USA, CDN- -Applicable pour la boîte de vitesses F1-
Remplacement
Remplacement
# 076
MPN: 810600..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Bluetooth- -Applicable pour les États-Unis, CDN- -Applicable pour la boîte de vitesses F1-
Remplacement
Remplacement
# 076
MPN: 81060100
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Cuir- -Applicable pour GD- -Applicable pour boîte de vitesses F1-
depuis £918,41
depuis £918,41
# 076
MPN: 810603..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Applicable pour GD- -Applicable pour boîte de vitesses F1-
Remplacement
Remplacement
# 076
MPN: 810604..
KIT PANNEAU DE COMMANDE DE BOITE DE VITESSES
-Version carbone- -Bluetooth- -Applicable pour GD- -Applicable pour boîte de vitesses F1-
Remplacement
Remplacement
# 077
MPN: 680892..
GUÊTRE
-Cuir- -Applicable pour console en fibre de carbone-
Remplacement
Remplacement
# 078
MPN: 80488000
ISOLATION DE LA CONSOLE DU TUNNEL CENTRAL ARRIÈRE
-Applicable pour les chaînes Hi-Fi Bose haute puissance- -N'est plus fourni-
Traduction en cours Sélectionner Afficher tous les diagrammes Recherche Le plus pertinent Prix ​​décroissant Prix ​​croissant Traduction en cours 7 jours jours Commande de stock Commande urgente
