Eurospares
0004 - CULASSE GAUCHE

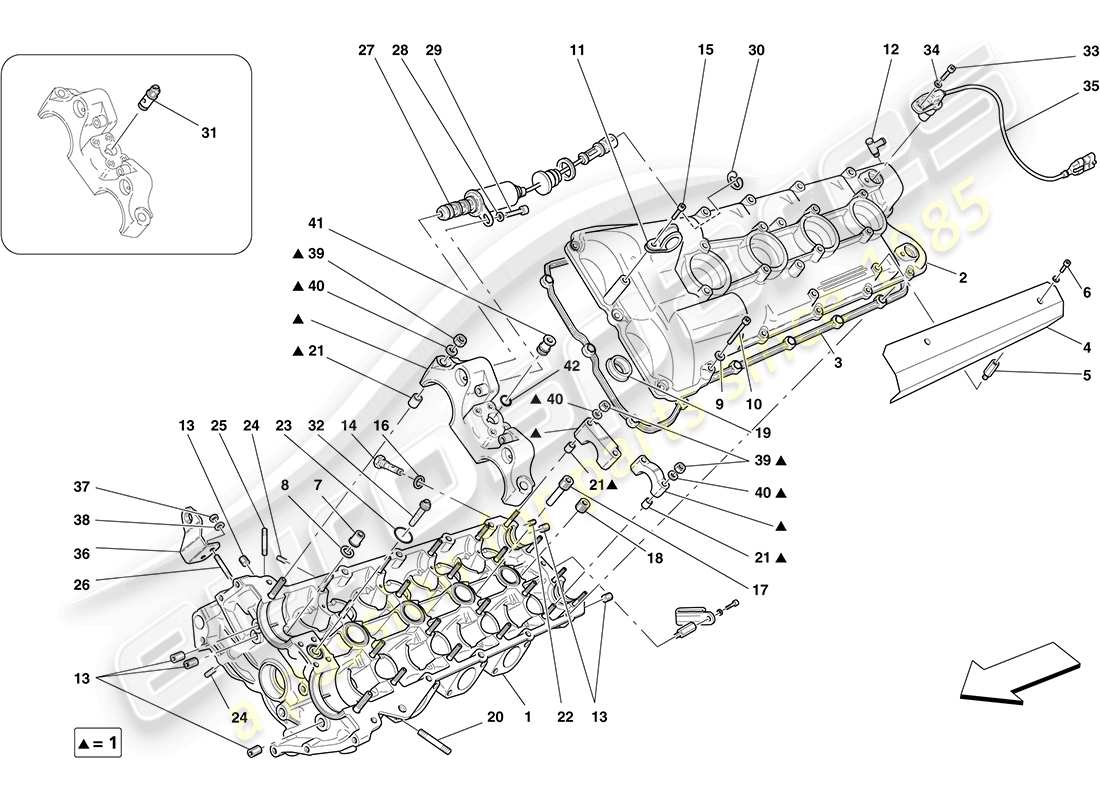

Ferrari F430 Coupe (RHD) LEFT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
20-48-08
TÊTE GAUCHE COMPLÈTE DE GUIDES
-Applicable jusqu'au moteur n° 91153-
#
001
MPN:
206797
TÊTE GAUCHE COMPLÈTE DE GUIDES
-Applicable à partir du moteur n° 91154 jusqu'au moteur n° 97780-
depuis
£1 402,82
depuis
£1 402,82
#
001
MPN:
218553
TÊTE GAUCHE COMPLÈTE DE GUIDES
-Applicable à partir de MY 06- -Applicable jusqu'au Ass. N° 83801- -Applicable à partir du moteur n° 99608 jusqu'au moteur n° 147606- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 235662
#
001
MPN:
219173
TÊTE GAUCHE COMPLÈTE DE GUIDES
-Applicable jusqu'à MY 06- -Applicable à partir du moteur n° 97781 jusqu'au moteur n° 99607-
depuis
£4 185,59
depuis
£4 185,59
#
001
MPN:
227614
TÊTE GAUCHE COMPLÈTE DE GUIDES
-Applicable à partir du Ass. N° 83802- - Applicable à partir du moteur n° 147607- - Applicable après épuisement de 218553-
depuis
£2 422,84
depuis
£2 422,84
Cette pièce remplace le numéro de pièce 218553
#
002
MPN:
197576
COUVERCLE CULASSE GAUCHE
-N'est plus fourni- -Remplacé par 224063-
Remplacement
Remplacement
#
002
MPN:
221341
COUVERCLE CULASSE GAUCHE
-Applicable à partir de MY 07- -Applicable aux États-Unis, CDN- -Applicable à partir d'Ass. Non. 67971-
depuis
£244,67
depuis
£244,67
#
002
MPN:
221341
COUVERCLE CULASSE GAUCHE
-Applicable à partir de MY 07- -Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non. 69639-
depuis
£244,67
depuis
£244,67
#
002
MPN:
224063
COUVERCLE CULASSE GAUCHE
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. Non : 67970-
depuis
£656,52
depuis
£656,52
Cette pièce remplace le numéro de pièce 197576
#
002
MPN:
224063
COUVERCLE CULASSE GAUCHE
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 69638-
depuis
£656,52
depuis
£656,52
Cette pièce remplace le numéro de pièce 197576
#
003
MPN:
198928
JOINT DE COUVERCLE DE CULASSE GAUCHE
depuis
£33,60
depuis
£33,60
#
004
MPN:
212025
BOUCLIER THERMIQUE
-N'est plus fourni- -Remplacé par 229163-
Remplacement
Remplacement
#
004
MPN:
229163
BOUCLIER THERMIQUE
depuis
£181,76
depuis
£181,76
Cette pièce remplace la pièce numéro 212024 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
005
MPN:
212466
GOUJON
depuis
£5,63
depuis
£5,63
#
006
MPN:
14305724
VIS
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 11567624
- et 2 plus. Cliquez pour voir les détails
#
007
MPN:
183524
NOIX
depuis
£0,98
depuis
£0,98
#
008
MPN:
151117
Rondelle
depuis
£0,32
depuis
£0,32
#
009
MPN:
11197774
Rondelle
depuis
£0,52
depuis
£0,52
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
010
MPN:
156834
VIS
depuis
£1,60
depuis
£1,60
#
011
MPN:
10441490
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
#
011
MPN:
10441590
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 10113600
#
012
MPN:
124342
CONNECTEUR FILETÉ
depuis
£3,59
depuis
£3,59
#
013
MPN:
14326001
BOUCHON FILETÉ
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 194495
#
014
MPN:
180267
CLAPET ANTI-RETOUR D'HUILE
depuis
£18,82
depuis
£18,82
#
015
MPN:
14305124
VIS
-N'est plus fourni- -Remplacé par 233600-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14305121
#
015
MPN:
233600
VIS
depuis
£0,47
depuis
£0,47
#
016
MPN:
10261060
joint
depuis
£0,53
depuis
£0,53
#
017
MPN:
127635
BOUCHON FILETÉ
-Applicable après épuisement de 183447-
depuis
£1,53
depuis
£1,53
Cette pièce remplace le numéro de pièce 183447
#
017
MPN:
183447
BOUCHON FILETÉ
-Applicable jusqu'à épuisement-
depuis
£4,80
depuis
£4,80
#
018
MPN:
164400
BOUCHON FILETÉ
depuis
£1,86
depuis
£1,86
Cette pièce remplace le numéro de pièce 194490
#
019
MPN:
187706
joint
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. Non : 67970-
depuis
£3,36
depuis
£3,36
#
019
MPN:
187706
joint
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 69638-
depuis
£3,36
depuis
£3,36
#
019
MPN:
223982
joint
-Applicable à partir de MY 07- -Applicable aux États-Unis, CDN- -Applicable à partir d'Ass. Non. 67971-
depuis
£1,36
depuis
£1,36
#
019
MPN:
223982
joint
-Applicable à partir de MY 07- -Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non. 69639-
depuis
£1,36
depuis
£1,36
#
020
MPN:
211641
GOUJON
depuis
£0,51
depuis
£0,51
#
021
MPN:
102725
CHEVILLE DE CENTRAGE
depuis
£0,58
depuis
£0,58
#
022
MPN:
14326101
BOUCHON FILETÉ
depuis
£0,61
depuis
£0,61
#
023
MPN:
134233
JOINT TORIQUE
depuis
£0,47
depuis
£0,47
#
024
MPN:
199760
BOUCHON FILETÉ
depuis
£0,47
depuis
£0,47
#
025
MPN:
13541224
GOUJON
depuis
£36,16
depuis
£36,16
Cette pièce remplace le numéro de pièce 13541221
#
026
MPN:
13516624
GOUJON
depuis
£0,72
depuis
£0,72
Cette pièce remplace la pièce numéro 13516621 que nous avons en stock
#
027
MPN:
212422
ÉLECTROVANNE DE RÉGLAGE DE DISTRIBUTION VARIABLE
-N'est plus fourni- -Remplacé par 250646-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 186563
#
027
MPN:
250646
ÉLECTROVANNE DE RÉGLAGE DE DISTRIBUTION VARIABLE
depuis
£531,65
depuis
£531,65
Cette pièce remplace le numéro de pièce 212422
#
028
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
029
MPN:
14433124
VIS
-M6 X 18- -N'est plus fourni- -Remplacé par 231617-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433121
#
029
MPN:
231617
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 14433124
#
030
MPN:
11087376
ANNEAU À PRESSION
depuis
£0,47
depuis
£0,47
#
031
MPN:
184681
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis
£243,37
depuis
£243,37
#
032
MPN:
180266
FILTRE À L'HUILE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
032
MPN:
241406
FILTRE À L'HUILE
-Applicable après épuisement de 180266-
depuis
£7,30
depuis
£7,30
Cette pièce remplace le numéro de pièce 180266
#
033
MPN:
14305224
VIS
depuis
£0,47
depuis
£0,47
#
034
MPN:
11197774
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
035
MPN:
177673
CAPTEUR DE TEMPS
-N'est plus fourni- -Remplacé par 219349-
depuis
£69,66
depuis
£69,66
#
035
MPN:
219349
CAPTEUR DE TEMPS
-Remplacé par 219866 et 219867- -N'est plus fourni-
#
035
MPN:
219866
CAPTEUR DE CALAGE D'ADMISSION LH
depuis
£166,73
depuis
£166,73
#
035
MPN:
219867
CAPTEUR DE DISTRIBUTION D'ÉCHAPPEMENT GAUCHE
depuis
£135,46
depuis
£135,46
#
036
MPN:
207422
support
depuis
£28,54
depuis
£28,54
#
037
MPN:
16100814
NOIX
depuis
£0,71
depuis
£0,71
Cette pièce remplace le numéro de pièce 16100811
- et 1 plus. Cliquez pour voir les détails
#
038
MPN:
11193874
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
#
039
MPN:
15896211
NOIX
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 15896210
#
040
MPN:
11197774
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 11197770
- et 3 plus. Cliquez pour voir les détails
#
041
MPN:
220239
CASQUETTE
-N'est plus fourni-
depuis
£3,85
depuis
£3,85
#
042
MPN:
220245
joint
-N'est plus fourni-
depuis
£4,15
depuis
£4,15
