0017 - système d'échappement de course

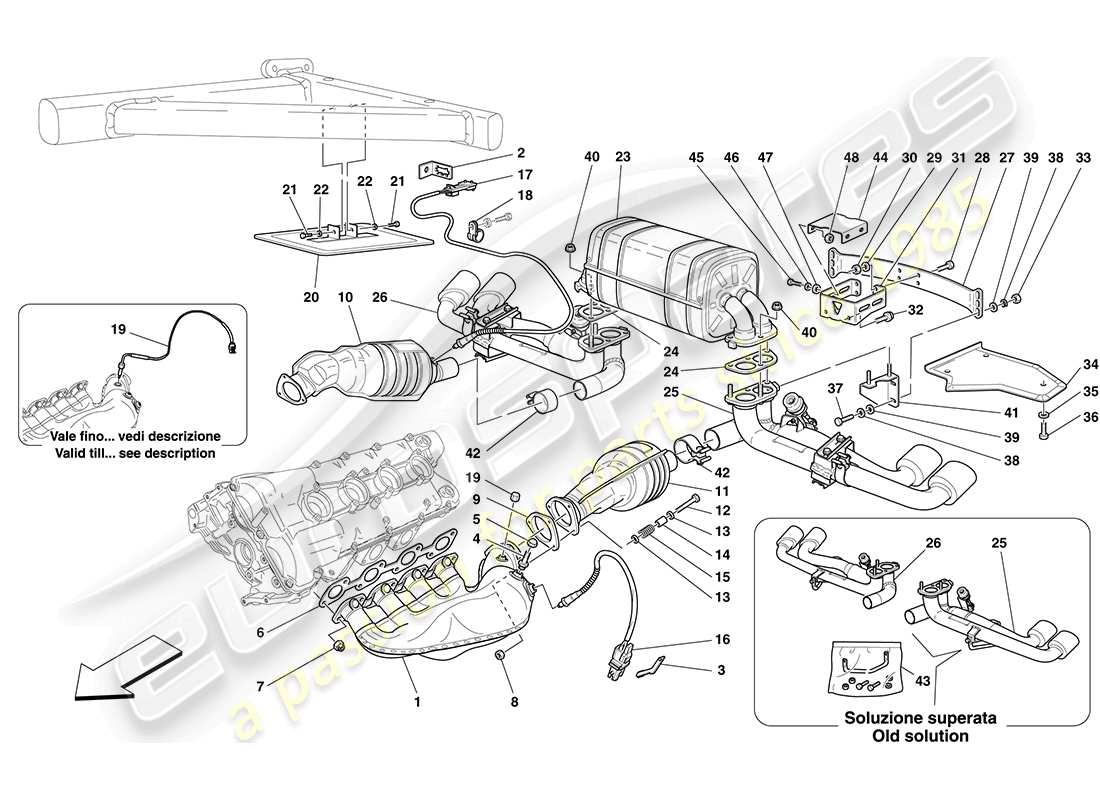

Ferrari F430 Coupe (RHD) RACING EXHAUST SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
000
MPN:
70002871
JEU DE COLLECTEURS
depuis
£5 530,54
depuis
£5 530,54
#
001
MPN:
212630
COLLECTEUR D'ÉCHAPPEMENT DROIT
-Applicable jusqu'à MY 08- -Applicable pour CINA- -Applicable jusqu'à Ass. N° 78360- -N'est plus fourni- -Remplacé par 247595-
Remplacement
Remplacement
#
001
MPN:
212631
COLLECTEUR D'ÉCHAPPEMENT GAUCHE
-Applicable jusqu'à MY 08- -Applicable pour CINA- -Applicable jusqu'à Ass. N° 78360- -N'est plus fourni- -Remplacé par 247596-
Remplacement
Remplacement
#
001
MPN:
223213
COLLECTEUR D'ÉCHAPPEMENT DROIT
-Applicable à partir de MY 08- -Pas pour Taiwan- -Pas pour CINA- -Applicable à partir d'Ass. N° 74557- -N'est plus fourni- -Remplacé par 247593-
Remplacement
Remplacement
#
001
MPN:
223214
COLLECTEUR D'ÉCHAPPEMENT GAUCHE
-Applicable à partir de MY 08- -Pas pour Taiwan- -Pas pour CINA- -Applicable à partir d'Ass. N° 74557- -N'est plus fourni- -Remplacé par 247594-
Remplacement
Remplacement
#
001
MPN:
247593
COLLECTEUR D'ÉCHAPPEMENT DROIT
-Applicable à partir de MY 08- -Pas pour Taiwan- -Remplace 223213- -Pas pour CINA- -Applicable à partir d'Ass. Non. 74557-
depuis
£3 736,50
depuis
£3 736,50
Cette pièce remplace le numéro de pièce 223213
#
001
MPN:
247594
COLLECTEUR D'ÉCHAPPEMENT GAUCHE
-Applicable à partir de MY 08- -Pas pour Taiwan- -Remplace 223214- -Pas pour CINA- -Applicable à partir d'Ass. Non. 74557-
depuis
£3 736,50
depuis
£3 736,50
Cette pièce remplace le numéro de pièce 223214
#
001
MPN:
247595
COLLECTEUR D'ÉCHAPPEMENT DROIT
-Applicable jusqu'à MY 08- -Pas pour Taiwan- -Remplace 212630- -Pas pour CINA- -Applicable jusqu'à Ass. Non. 74556-
depuis
£2 428,95
depuis
£2 428,95
Cette pièce remplace le numéro de pièce 212630
#
001
MPN:
247596
COLLECTEUR D'ÉCHAPPEMENT GAUCHE
-Applicable jusqu'à MY 08- -Applicable pour Taïwan- -Remplace 212631-
depuis
£2 428,95
depuis
£2 428,95
Cette pièce remplace le numéro de pièce 212631
#
002
MPN:
178366
SUPPORT DE FIXATION DU CONNECTEUR
depuis
£2,38
depuis
£2,38
#
003
MPN:
175856
SUPPORT DE FIXATION DU CONNECTEUR
depuis
£1,19
depuis
£1,19
#
004
MPN:
144240
CONNECTEUR FILETÉ
depuis
£17,60
depuis
£17,60
#
005
MPN:
150595
ECROU AVEUGLE
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16109642
#
006
MPN:
211404
joint
depuis
£13,88
depuis
£13,88
#
007
MPN:
210971
NOIX
depuis
£0,92
depuis
£0,92
#
008
MPN:
212191
NOIX
depuis
£3,50
depuis
£3,50
#
009
MPN:
154985
joint
depuis
£12,03
depuis
£12,03
Cette pièce remplace le numéro de pièce 121426
- et 1 plus. Cliquez pour voir les détails
#
010
MPN:
194906
CONVERTISSEUR CATALYTIQUE RH
-N'est plus fourni- -Remplacé par 216241-
Remplacement
Remplacement
#
010
MPN:
216241
CONVERTISSEUR CATALYTIQUE RH
-Applicable pour Taiwan- -Applicable pour CINA-
depuis
£1 540,07
depuis
£1 540,07
Cette pièce remplace le numéro de pièce 194906
- et 8 plus. Cliquez pour voir les détails
#
010
MPN:
216241
CONVERTISSEUR CATALYTIQUE RH
-Pas pour Taiwan- -Pas pour CINA- -N'est plus fourni- -Remplacé par 220663-
depuis
£1 540,07
depuis
£1 540,07
Cette pièce remplace le numéro de pièce 194906
- et 8 plus. Cliquez pour voir les détails
#
010
MPN:
220662
CONVERTISSEUR CATALYTIQUE RH
-Pas pour Taiwan- -Applicable jusqu'à MY 08- -Pas pour CINA- -Applicable jusqu'à Ass. Non. 74556-
depuis
£3 456,57
depuis
£3 456,57
#
010
MPN:
223215
CONVERTISSEUR CATALYTIQUE RH
-Applicable à partir de MY 08- -Applicable à partir de Ass. Non. 74557-
depuis
£1 437,00
depuis
£1 437,00
#
011
MPN:
194907
CONVERTISSEUR CATALYTIQUE LH
-N'est plus fourni- -Remplacé par 216242-
Remplacement
Remplacement
#
011
MPN:
216242
CONVERTISSEUR CATALYTIQUE LH
-Applicable pour Taiwan- -Applicable pour CINA-
depuis
£2 398,35
depuis
£2 398,35
Cette pièce remplace le numéro de pièce 194907
- et 8 plus. Cliquez pour voir les détails
#
011
MPN:
216242
CONVERTISSEUR CATALYTIQUE LH
-Pas pour Taiwan- -Pas pour CINA- -N'est plus fourni- -Remplacé par 220663-
depuis
£2 398,35
depuis
£2 398,35
Cette pièce remplace le numéro de pièce 194907
- et 8 plus. Cliquez pour voir les détails
#
011
MPN:
220663
CONVERTISSEUR CATALYTIQUE LH
-Pas pour Taiwan- -Applicable jusqu'à MY 08- -Pas pour CINA- -Applicable jusqu'à Ass. Non. 74556-
depuis
£1 901,11
depuis
£1 901,11
#
011
MPN:
223216
CONVERTISSEUR CATALYTIQUE LH
-Applicable à partir de MY 08- -Applicable à partir de Ass. Non. 74557-
depuis
£2 612,72
depuis
£2 612,72
#
012
MPN:
16044524
VIS
depuis
£0,51
depuis
£0,51
#
013
MPN:
12646778
Rondelle
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 156093
#
014
MPN:
114749
CALE
depuis
£1,26
depuis
£1,26
#
015
MPN:
111743
PRINTEMPS
depuis
£7,09
depuis
£7,09
#
016
MPN:
182837
SONDE LAMBDA AVANT
depuis
£144,54
depuis
£144,54
Cette pièce remplace le numéro de pièce 178290
- et 1 plus. Cliquez pour voir les détails
#
017
MPN:
180915
SONDE LAMBDA ARRIÈRE
depuis
£26,25
depuis
£26,25
Cette pièce remplace le numéro de pièce 177674
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
10441390
SUPPORT AVEC GAINE
depuis
£0,47
depuis
£0,47
#
019
MPN:
200934
THERMOCOUPLE
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. Non : 67970-
depuis
£57,95
depuis
£57,95
#
019
MPN:
200934
THERMOCOUPLE
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. Non : 69638-
depuis
£57,95
depuis
£57,95
#
019
MPN:
236195
CASQUETTE
-Applicable pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 67971-
depuis
£16,70
depuis
£16,70
#
019
MPN:
236195
CASQUETTE
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 69639-
depuis
£16,70
depuis
£16,70
#
020
MPN:
68359500
BOUCLIER DE CONVERTISSEUR CATALYTIQUE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
020
MPN:
68359600
BOUCLIER DE CONVERTISSEUR CATALYTIQUE LH
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
020
MPN:
69619900
BOUCLIER DE CONVERTISSEUR CATALYTIQUE DROIT
-Applicable après épuisement de 68359500-
depuis
£61,14
depuis
£61,14
Cette pièce remplace le numéro de pièce 68359500
- et 1 plus. Cliquez pour voir les détails
#
020
MPN:
69640100
BOUCLIER DE CONVERTISSEUR CATALYTIQUE LH
-Applicable après épuisement de 68359600-
depuis
£97,13
depuis
£97,13
Cette pièce remplace le numéro de pièce 68359600
#
021
MPN:
16297024
VIS
depuis
£0,47
depuis
£0,47
#
022
MPN:
12620474
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12620479
- et 1 plus. Cliquez pour voir les détails
#
023
MPN:
214176
SILENCIEUX D'ÉCHAPPEMENT COMPLET
-Applicable aux États-Unis, CDN, J- -Applicable jusqu'à Ass. N° 76377- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
023
MPN:
223718
SILENCIEUX D'ÉCHAPPEMENT COMPLET
-Pas pour les USA, CDN, J- -Applicable jusqu'au Ass. N° 76377- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
023
MPN:
231541
SILENCIEUX D'ÉCHAPPEMENT COMPLET
-Applicable jusqu'à MY 08- -Applicable pour les États-Unis, CDN, J- -Applicable à partir de Ass. Non. 76378- -Applicable après épuisement de 214176-
depuis
£2 081,00
depuis
£2 081,00
Cette pièce remplace le numéro de pièce 214176
#
023
MPN:
239880
SILENCIEUX D'ÉCHAPPEMENT COMPLET
-Pas pour CINA, CDN, J- -Applicable à partir d'Ass. Non : 76378-
depuis
£2 185,20
depuis
£2 185,20
Cette pièce remplace le numéro de pièce 223718
#
023
MPN:
247358
SILENCIEUX D'ÉCHAPPEMENT COMPLET
-Applicable pour MY 08- -Applicable pour J-
depuis
£1 219,50
depuis
£1 219,50
#
024
MPN:
177612
joint
depuis
£32,34
depuis
£32,34
#
025
MPN:
212940
TUYAU DE SORTIE GAUCHE COMPLET
-Remplacer par paire- -Applicable jusqu'au Ass. N° 64273- -N'est plus fourni- -Remplacé par 216041-
Remplacement
Remplacement
#
025
MPN:
216041
TUYAU DE SORTIE GAUCHE COMPLET
-Applicable à partir du Ass. N° 64274- -N'est plus fourni- -Remplacé par 240829-
depuis
£456,75
depuis
£456,75
Cette pièce remplace le numéro de pièce 212940
- et 2 plus. Cliquez pour voir les détails
#
025
MPN:
231543
TUYAU DE SORTIE GAUCHE COMPLET
-Applicable à partir du Cul. N° 76378- - Applicable après épuisement de 240829-
depuis
£457,36
depuis
£457,36
Cette pièce remplace le numéro de pièce 240829
- et 1 plus. Cliquez pour voir les détails
#
025
MPN:
235962
TUYAU DE SORTIE GAUCHE COMPLET
-Finition chromée- -Solution alternative-
depuis
£1 237,50
depuis
£1 237,50
#
025
MPN:
240829
TUYAU DE SORTIE GAUCHE COMPLET
-Applicable jusqu'au Cul. N° 76377- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 216041 que nous avons en stock
#
026
MPN:
212939
TUYAU DE SORTIE DROIT COMPLET
-Remplacer par paire- -Applicable jusqu'au Ass. N° 64273- -N'est plus fourni- -Remplacé par 216040-
Remplacement
Remplacement
#
026
MPN:
216040
TUYAU DE SORTIE DROIT COMPLET
-Applicable à partir du Ass. N° 64274- -N'est plus fourni- -Remplacé par 240828-
depuis
£1 025,33
depuis
£1 025,33
Cette pièce remplace le numéro de pièce 212939
- et 1 plus. Cliquez pour voir les détails
#
026
MPN:
231542
TUYAU DE SORTIE DROIT COMPLET
-Applicable à partir du Cul. N° 76378- - Applicable après épuisement de 240828-
depuis
£1 283,83
depuis
£1 283,83
Cette pièce remplace le numéro de pièce 240828
#
026
MPN:
235961
TUYAU DE SORTIE DROIT COMPLET
-Finition chromée- -Solution alternative-
depuis
£1 164,12
depuis
£1 164,12
#
026
MPN:
240828
TUYAU DE SORTIE DROIT COMPLET
-Applicable jusqu'au Cul. N° 76377- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 216040 que nous avons en stock
#
027
MPN:
195803
MONTAGE DE SILENCIEUX CÔTÉ ÉCHAPPEMENT
depuis
£151,46
depuis
£151,46
#
028
MPN:
16043324
VIS
-M8 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16043321
#
029
MPN:
127496
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
030
MPN:
16100824
NOIX
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 16100814
- et 1 plus. Cliquez pour voir les détails
#
031
MPN:
181383
SUPPORT SILENCIEUX CÔTÉ BOÎTE DE VITESSES
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 177126
#
031
MPN:
212691
SUPPORT SILENCIEUX CÔTÉ BOÎTE DE VITESSES
-Applicable après épuisement de 181383-
depuis
£86,10
depuis
£86,10
Cette pièce remplace le numéro de pièce 181383
- et 1 plus. Cliquez pour voir les détails
#
032
MPN:
16043434
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 13825824
- et 1 plus. Cliquez pour voir les détails
#
033
MPN:
16100824
NOIX
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 16100814
- et 1 plus. Cliquez pour voir les détails
#
034
MPN:
208654
BOUCLIER DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
034
MPN:
208655
BOUCLIER GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
#
034
MPN:
224388
BOUCLIER DROIT
-Applicable après épuisement de 208654-
depuis
£141,91
depuis
£141,91
Cette pièce remplace le numéro de pièce 208654
#
034
MPN:
224389
BOUCLIER GAUCHE
-Applicable après épuisement de 208655-
depuis
£141,91
depuis
£141,91
Cette pièce remplace le numéro de pièce 208655
#
035
MPN:
12625224
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 12625201 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
035
MPN:
12643724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 109684
- et 4 plus. Cliquez pour voir les détails
#
036
MPN:
10902324
VIS
-M6 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
036
MPN:
16043324
VIS
-M8 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16043321
#
037
MPN:
16043534
VIS
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16043521
- et 1 plus. Cliquez pour voir les détails
#
038
MPN:
12646778
Rondelle
depuis
£0,52
depuis
£0,52
Cette pièce remplace le numéro de pièce 156093
#
039
MPN:
127496
Rondelle
depuis
£0,53
depuis
£0,53
Cette pièce remplace le numéro de pièce 10516671
- et 2 plus. Cliquez pour voir les détails
#
040
MPN:
179808
NOIX
depuis
£0,48
depuis
£0,48
Cette pièce remplace le numéro de pièce 124525
#
041
MPN:
210892
SUPPORT DROIT
depuis
£78,50
depuis
£78,50
#
041
MPN:
210893
SUPPORT GAUCHE
depuis
£78,50
depuis
£78,50
#
042
MPN:
185307
SERRER
depuis
£15,25
depuis
£15,25
Cette pièce remplace le numéro de pièce 173896
#
043
MPN:
223771
KIT DE SUPPORT ET DE FIXATION POUR TUYAUX DE SORTIE
-N'est plus fourni-
depuis
£43,39
depuis
£43,39
#
044
MPN:
221909
RENFORCEMENT
depuis
£8,69
depuis
£8,69
#
045
MPN:
16043324
VIS
-M8 X 18-
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 16043321
#
046
MPN:
12646724
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601571
- et 3 plus. Cliquez pour voir les détails
#
046
MPN:
14496521
Rondelle
-N'est plus fourni- -Remplacé par 12646724-
depuis
£0,51
depuis
£0,51
#
047
MPN:
12601379
Rondelle
depuis
£0,90
depuis
£0,90
Cette pièce remplace le numéro de pièce 12601370
#
048
MPN:
16100824
NOIX
depuis
£0,51
depuis
£0,51
Cette pièce remplace le numéro de pièce 16100814
- et 1 plus. Cliquez pour voir les détails
-part-diagram-0018.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F430 COUPE (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F430 COUPE (RHD) RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F430 COUPE (RHD) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F430 COUPE (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F430 COUPE (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F430 COUPE (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F430 COUPE (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F430 COUPE (RHD) F1 COMMANDE HYDRAULIQUE DE BOÎTE DE VITESSES ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F430 COUPE (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F430 COUPE (RHD) BOÎTE DE VITESSES - COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F430 COUPE (RHD) ENGRENAGES D'ARBRE PRIMAIRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F430 COUPE (RHD) ENGRENAGES D'ARBRE SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F430 COUPE (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F430 COUPE (RHD) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F430 COUPE (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F430 COUPE (RHD) COMMANDES HYDRAULIQUES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F430 COUPE (RHD) ETRIERS DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F430 COUPE (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F430 COUPE (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE ET BOBINE SERPENTINE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F430 COUPE (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F430 COUPE (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F430 COUPE (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F430 COUPE (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F430 COUPE (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F430 COUPE (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F430 COUPE (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI F430 COUPE (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI F430 COUPE (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI F430 COUPE (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI F430 COUPE (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI F430 COUPE (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI F430 COUPE (RHD) ROUE DE SECOURS ET OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F430 COUPE (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F430 COUPE (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F430 COUPE (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F430 COUPE (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F430 COUPE (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F430 COUPE (RHD) CHÂSSIS - SOUS-ENSEMBLES D'ÉLÉMENTS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F430 COUPE (RHD) TOITURE - STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F430 COUPE (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F430 COUPE (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F430 COUPE (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F430 COUPE (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F430 COUPE (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F430 COUPE (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F430 COUPE (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F430 COUPE (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F430 COUPE (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F430 COUPE (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F430 COUPE (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F430 COUPE (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F430 COUPE (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F430 COUPE (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F430 COUPE (RHD) SIÈGE AVANT MANUEL - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F430 COUPE (RHD) SIÈGE ÉLECTRIQUE - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F430 COUPE (RHD) SIÈGE ÉLECTRIQUE - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F430 COUPE (RHD) RACING SEAT-4 POINT SIÈGE HARNAIS-ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F430 COUPE (RHD) RACING SEAT-4 POINT SIÈGE HARNAIS-ARCEAU DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F430 COUPE (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F430 COUPE (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F430 COUPE (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F430 COUPE (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F430 COUPE (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F430 COUPE (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F430 COUPE (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F430 COUPE (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F430 COUPE (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F430 COUPE (RHD) CALCULATEURS D'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F430 COUPE (RHD) ECU ET CAPTEURS DANS LE COMPARTIMENT AVANT ET LE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F430 COUPE (RHD) CALCULATEURS D'HABITACLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F430 COUPE (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F430 COUPE (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F430 COUPE (RHD) SYSTÈME CA SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI F430 COUPE (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI F430 COUPE (RHD) SYSTÈME D'AMPLIFICATEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI F430 COUPE (RHD) SYSTÈME HI-FI BOSE HAUTE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI F430 COUPE (RHD) KIT ANTIDÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI F430 COUPE (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F430 COUPE (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F430 COUPE (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F430 COUPE (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F430 COUPE (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F430 COUPE (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F430 COUPE (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F430 COUPE (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F430 COUPE (RHD) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F430 COUPE (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F430 COUPE (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F430 COUPE (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F430 COUPE (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F430 COUPE (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F430 COUPE (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F430 COUPE (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F430 COUPE (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
