ferrari f430 coupe (rhd) embrayage et commandes schéma des pièces

0023 - Embrayage et commandes

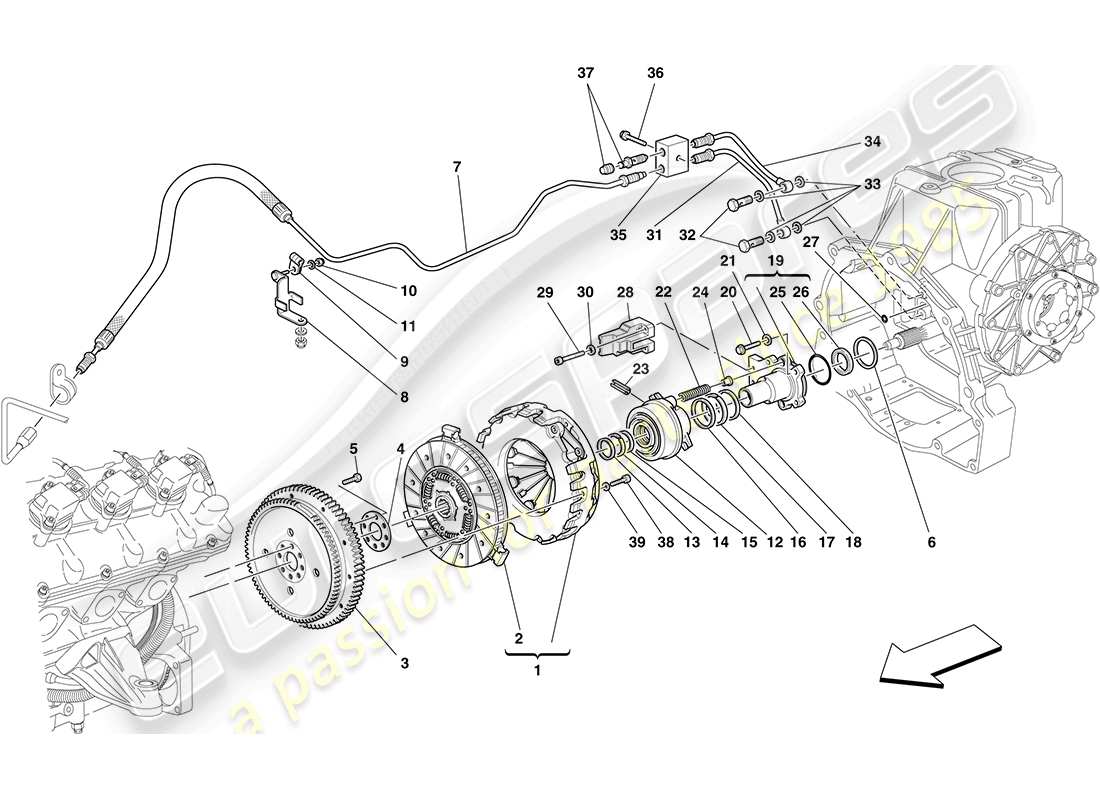

Ferrari F430 Coupe (RHD) CLUTCH AND CONTROLS Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 204411
EMBRAYAGE COMPLET
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 222090-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 206500
# 001
MPN: 222090
EMBRAYAGE COMPLET
-Pas pour la boîte de vitesses F1-
depuis £1 027,80
depuis £1 027,80
Cette pièce remplace le numéro de pièce 204411 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 206500
PLAQUE D'EMBRAYAGE
-Pas pour la boîte de vitesses F1- -N'est plus fourni-
Remplacement
Remplacement
# 003
MPN: 202566
VOLANT MOTEUR COMPLET
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 230425-
Remplacement
Remplacement
# 003
MPN: 230425
VOLANT MOTEUR COMPLET
-Pas pour la boîte de vitesses F1-
depuis £742,56
depuis £742,56
Cette pièce remplace le numéro de pièce 202566 - et 1 plus. Cliquez pour voir les détails
# 004
MPN: 103876
Rondelle
-Pas pour la boîte de vitesses F1-
depuis £2,74
depuis £2,74
Cette pièce remplace le numéro de pièce 12833 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 103875
VIS
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 201755-
Remplacement
Remplacement
# 005
MPN: 201755
VIS
-Pas pour la boîte de vitesses F1-
depuis £1,16
depuis £1,16
Cette pièce remplace le numéro de pièce 103875
# 006
MPN: 173360
CALE
-Installé si nécessaire- -Pas pour la boîte de vitesses F1-
depuis £10,26
depuis £10,26
# 007
MPN: 207386
DURITE DE COMMANDE D'EMBRAYAGE
-Applicable jusqu'au Cul. N° 58632- -Pas pour la boîte de vitesses F1-
depuis £176,62
depuis £176,62
# 007
MPN: 219377
DURITE DE COMMANDE D'EMBRAYAGE
-Applicable à partir du Ass. N° 58633- -Pas pour la boîte de vitesses F1-
depuis £205,73
depuis £205,73
# 008
MPN: 178342
SUPPORT DE FIXATION DE TUBE
-Pas pour la boîte de vitesses F1-
depuis £55,62
depuis £55,62
# 009
MPN: 10440990
SUPPORT AVEC GAINE
-Pas pour la boîte de vitesses F1-
depuis £0,85
depuis £0,85
# 010
MPN: 102741
NOIX
-Pas pour la boîte de vitesses F1-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 011
MPN: 10730114
Rondelle
-Pas pour la boîte de vitesses F1-
depuis £0,54
depuis £0,54
# 012
MPN: 234943
ROULEMENT D'EMBRAYAGE
Valable pour les voitures manuelles (sans joints)
depuis £495,00
depuis £495,00
Cette pièce remplace le numéro de pièce 208310 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 234943/A
ROULEMENT D'EMBRAYAGE AVEC JOINTS
Valable pour les voitures manuelles
depuis £414,75
depuis £414,75
# 013
MPN: 172970
ANNEAU RACLEUR
-Pas pour la boîte de vitesses F1-
depuis £12,41
depuis £12,41
# 014
MPN: 208014
ANNEAU
-Pas pour la boîte de vitesses F1-
depuis £3,27
depuis £3,27
# 015
MPN: 172972
BAGUE D'ÉTANCHÉITÉ
-Pas pour la boîte de vitesses F1-
depuis £12,78
depuis £12,78
# 016
MPN: 154508
BAGUE D'ÉTANCHÉITÉ
-Pas pour la boîte de vitesses F1-
depuis £22,87
depuis £22,87
# 017
MPN: 154507
ANNEAU
-Pas pour la boîte de vitesses F1-
depuis £2,01
depuis £2,01
Cette pièce remplace la pièce numéro 170419 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 154551
ANNEAU RACLEUR
-Pas pour la boîte de vitesses F1-
depuis £16,63
depuis £16,63
# 019
MPN: 207539
COMPL. BRIDE DE MONTAGE DE ROULEMENT
-Pas pour la boîte de vitesses F1-
depuis £554,40
depuis £554,40
Cette pièce remplace le numéro de pièce 193793 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 16052024
VIS
-Pas pour la boîte de vitesses F1-
depuis £1,39
depuis £1,39
# 021
MPN: 12601374
Rondelle
-Pas pour la boîte de vitesses F1-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10615474 - et 6 plus. Cliquez pour voir les détails
# 022
MPN: 155207
RESSORT DE PRÉ-SERRER
-Pas pour la boîte de vitesses F1-
depuis £2,23
depuis £2,23
# 023
MPN: 14604170
GOUPILLE ÉLASTIQUE
-Pas pour la boîte de vitesses F1-
depuis £0,54
depuis £0,54
# 024
MPN: 155206
CALE DE RESSORT
-Pas pour la boîte de vitesses F1- -N'est plus fourni-
depuis £1,82
depuis £1,82
# 025
MPN: 136140
JOINT TORIQUE
-Pas pour la boîte de vitesses F1-
depuis £0,73
depuis £0,73
# 026
MPN: 172363
BAGUE D'ÉTANCHÉITÉ
-Pas pour la boîte de vitesses F1-
depuis £15,00
depuis £15,00
# 027
MPN: 121813
JOINT TORIQUE
-Pas pour la boîte de vitesses F1-
depuis £0,53
depuis £0,53
# 028
MPN: 201160
MONTAGE
-Pas pour la boîte de vitesses F1-
Remplacement
Remplacement
# 029
MPN: 14358524
VIS
-Pas pour la boîte de vitesses F1-
depuis £0,53
depuis £0,53
# 030
MPN: 10519378
Rondelle
-Pas pour la boîte de vitesses F1-
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10519377 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 031
MPN: 180183
TUYAU DE COMMANDE D'EMBRAYAGE
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 242066-
Remplacement
Remplacement
# 031
MPN: 242066
TUYAU DE COMMANDE D'EMBRAYAGE
-Pas pour la boîte de vitesses F1-
depuis £70,72
depuis £70,72
Cette pièce remplace le numéro de pièce 180183
# 032
MPN: 11903811
RACCORD DE TUYAU
-Pas pour la boîte de vitesses F1-
depuis £1,51
depuis £1,51
# 033
MPN: 10284460
joint
-Pas pour la boîte de vitesses F1-
depuis £0,47
depuis £0,47
# 034
MPN: 180184
TUYAU DU SYSTÈME DE PURGE
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 242074-
Remplacement
Remplacement
# 034
MPN: 242074
TUYAU DU SYSTÈME DE PURGE
-Pas pour la boîte de vitesses F1-
depuis £73,03
depuis £73,03
Cette pièce remplace le numéro de pièce 180184
# 035
MPN: 196918
BLOC
-Applicable jusqu'au Cul. N° 72729- -Pas pour boîte de vitesses F1- -N'est plus fourni- -Remplacé par 235706-
depuis £86,48
depuis £86,48
Cette pièce remplace le numéro de pièce 167101
# 035
MPN: 235706
BLOC
-Remplace 196918- -Applicable à partir de Ass. N° 72730- -Pas pour la boîte de vitesses F1-
depuis £80,84
depuis £80,84
Cette pièce remplace le numéro de pièce 196918 - et 1 plus. Cliquez pour voir les détails
# 036
MPN: 16286324
VIS
-L. 30 mm- -Pas pour F1 boîte de vitesses-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 16286321
# 037
MPN: 121699
PURGER LA VIS
-Remplacé par 152954- -Applicable jusqu'au Ass. N° 72729- -Pas pour boîte de vitesses F1- -N'est plus fourni-
depuis £11,56
depuis £11,56
# 037
MPN: 152954
PURGER LA VIS
-Remplace 121699- -Applicable à partir de Ass. N° 72730- -Pas pour la boîte de vitesses F1-
depuis £3,30
depuis £3,30
# 038
MPN: 204385
VIS
-Pas pour la boîte de vitesses F1-
depuis £5,10
depuis £5,10
# 039
MPN: 11194379
Rondelle
-Pas pour la boîte de vitesses F1-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 11194377
