0113 - COUVERCLE DU COMPARTIMENT MOTEUR

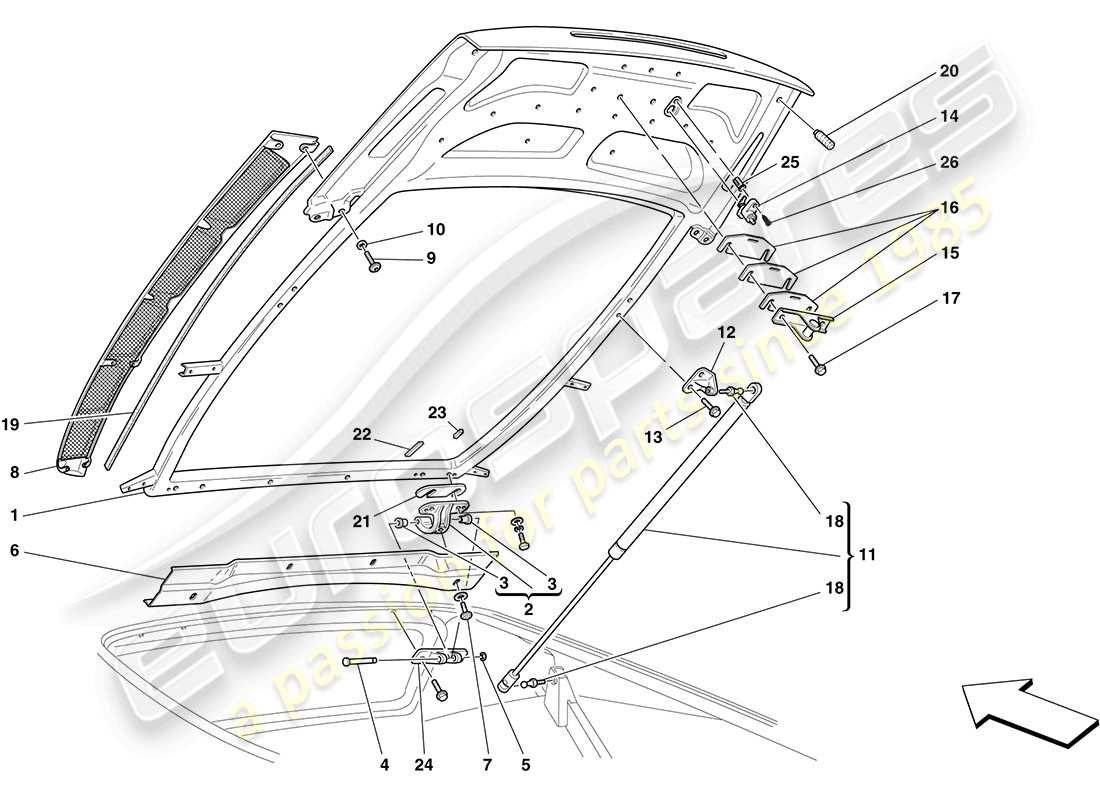

Ferrari F430 Coupe (RHD) ENGINE COMPARTMENT LID Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 67767511
COUVERCLE ARRIÈRE PRESSÉ
depuis £1 059,49
depuis £1 059,49
Cette pièce remplace le numéro de pièce 67767500 - et 6 plus. Cliquez pour voir les détails
# 002
MPN: 64877500
CHARNIÈRE MOBILE DROITE
depuis £58,34
depuis £58,34
# 002
MPN: 64877600
CHARNIÈRE MOBILE GAUCHE
depuis £58,34
depuis £58,34
# 003
MPN: 62825300
DOUILLE DE CHARNIÈRE
depuis £18,02
depuis £18,02
# 004
MPN: 64807100
ÉPINGLE
depuis £5,83
depuis £5,83
# 005
MPN: 11087974
ANNEAU À PRESSION
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 11087976
# 006
MPN: 65398800
CANAL DU COUVERCLE AVANT
depuis £100,34
depuis £100,34
# 007
MPN: 65864100
VIS
depuis £0,77
depuis £0,77
Cette pièce remplace la pièce numéro 65864200 que nous avons en stock
# 008
MPN: 68075000
GRILLE DROITE
-Gris-
depuis £73,50
depuis £73,50
# 008
MPN: 68075100
GRILLE GAUCHE
-Gris-
depuis £75,60
depuis £75,60
# 008
MPN: 68500900

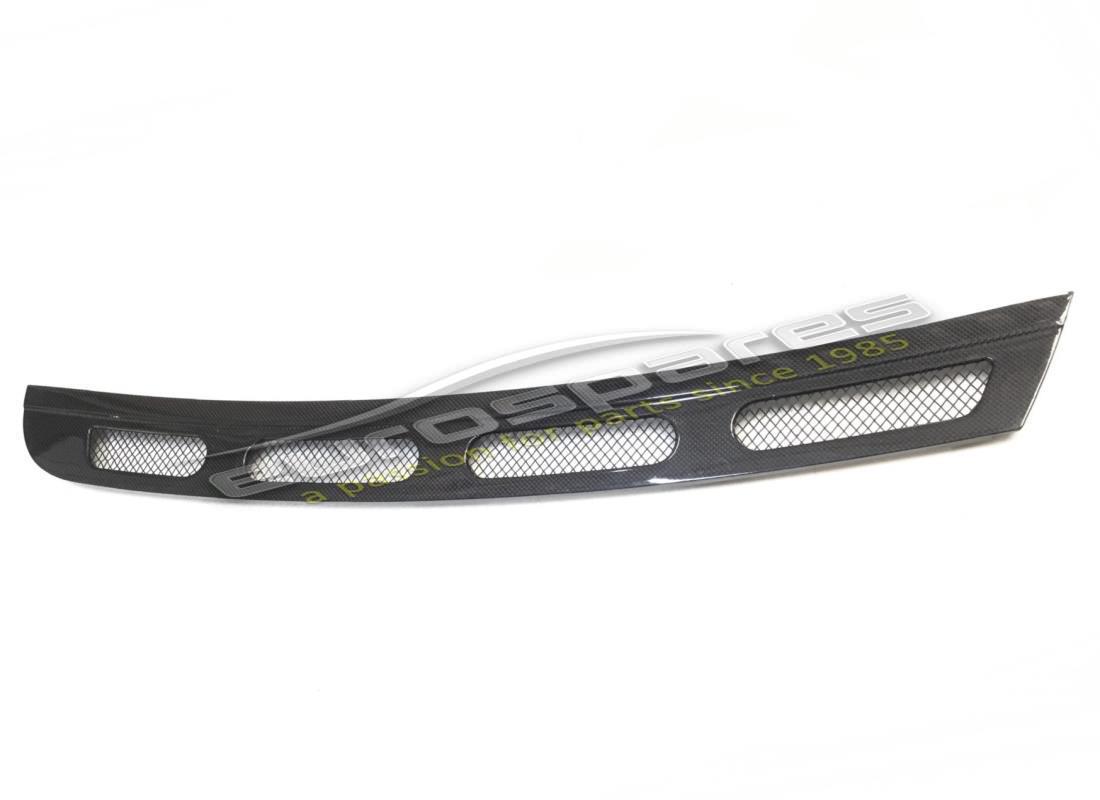

GRILLE DROITE
-Version carbone-
depuis £1 675,76
depuis £1 675,76
# 008
MPN: 68501000

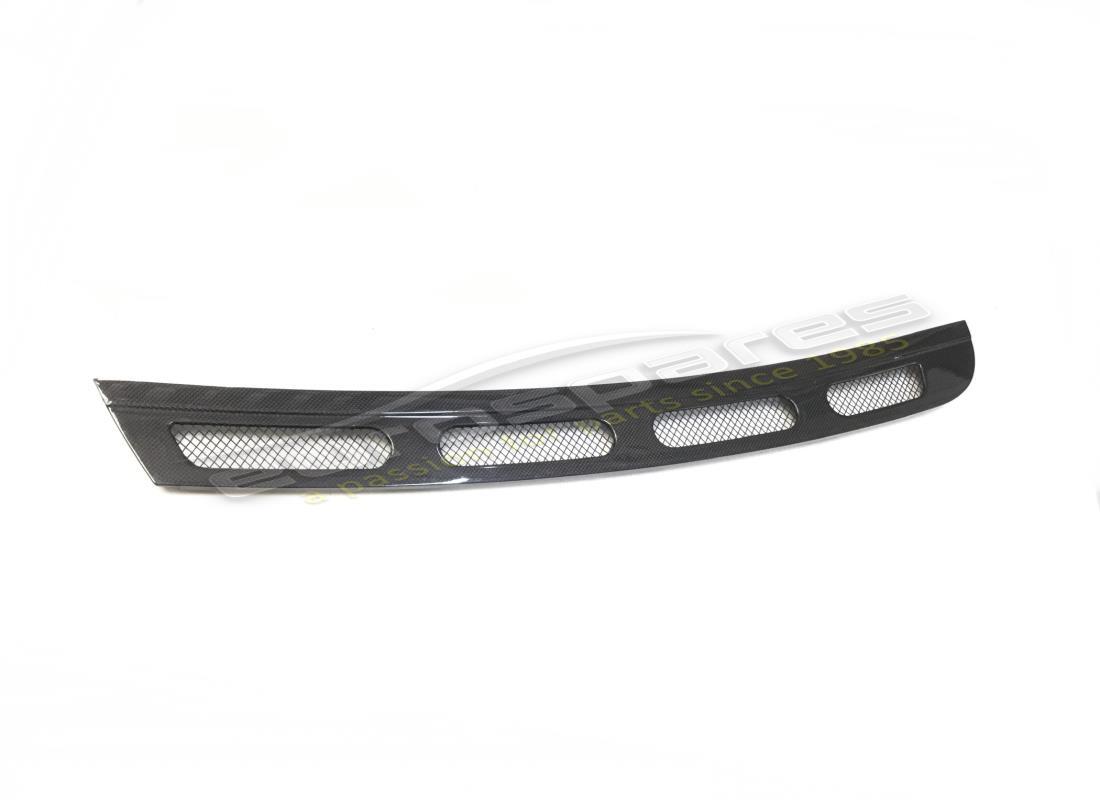

GRILLE GAUCHE
-Version carbone-
depuis £921,67
depuis £921,67
# 008
MPN: 68997800
GRILLE DROITE
-Noir-
depuis £201,33
depuis £201,33
# 008
MPN: 68997900
GRILLE GAUCHE
-Noir-
depuis £290,39
depuis £290,39
# 009
MPN: 168133
VIS
-Pour calandre en fibre de carbone-
depuis £0,58
depuis £0,58
# 009
MPN: 65864100
VIS
-Standard-
depuis £0,77
depuis £0,77
Cette pièce remplace la pièce numéro 65864200 que nous avons en stock
# 010
MPN: 12644478
Rondelle
depuis £0,47
depuis £0,47
# 011
MPN: 65855000
Vérin à gaz
depuis £20,36
depuis £20,36
# 012
MPN: 65526300
support
depuis £12,23
depuis £12,23
# 013
MPN: 16286024
VIS
depuis £0,51
depuis £0,51
# 014
MPN: 143331
CONTACT MOBILE TROISIÈME FEU STOP
depuis £2,27
depuis £2,27
# 015
MPN: 64867900
GÂCHE DE COUVERCLE
depuis £98,38
depuis £98,38
# 016
MPN: 65524800
PLAQUE DE RÉGLAGE
-Installé si nécessaire-
depuis £2,67
depuis £2,67
# 017
MPN: 16286027
VIS
depuis £0,53
depuis £0,53
# 018
MPN: 65939900
ÉPINGLE
depuis £1,22
depuis £1,22
Cette pièce remplace la pièce numéro 63402800 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 019
MPN: 65979200
joint
depuis £22,05
depuis £22,05
# 020
MPN: 62167600
AMORTISSEUR DE VIBRATIONS
depuis £2,41
depuis £2,41
# 021
MPN: 66073100
CALE
depuis £1,77
depuis £1,77
# 022
MPN: 65714600
CALE
depuis £1,12
depuis £1,12
# 023
MPN: 63023300
CALE
depuis £0,53
depuis £0,53
# 024
MPN: 64806700
CHARNIÈRE FIXE DROIT
depuis £95,98
depuis £95,98
# 024
MPN: 64806800
CHARNIÈRE FIXE GAUCHE
depuis £95,98
depuis £95,98
# 025
MPN: 14115380
BLOC
depuis £0,54
depuis £0,54
# 026
MPN: 16082401
VIS
depuis £0,51
depuis £0,51
