ferrari f430 coupe (rhd) système ca schéma des pièces

0140 - SYSTÈME CA

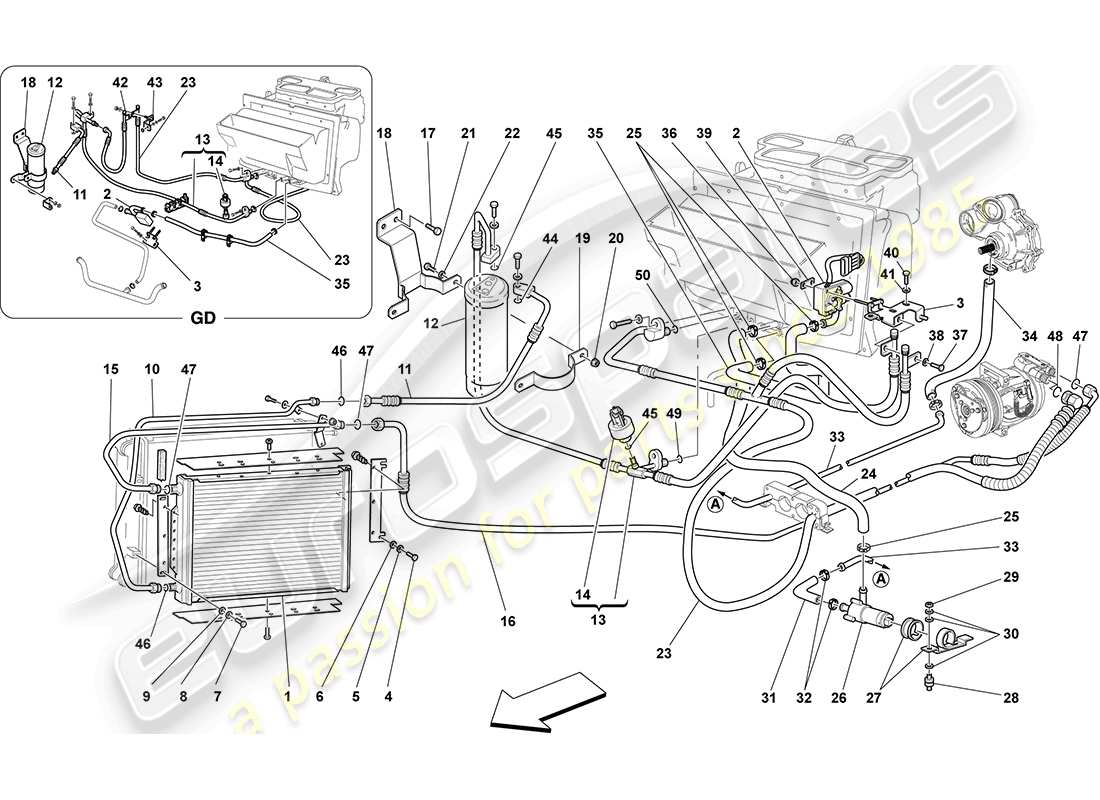

Ferrari F430 Coupe (RHD) AC SYSTEM Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 200340
CONDENSEUR CA
depuis £482,87
depuis £482,87
# 002
MPN: 65066400
VANNE TGK
depuis £99,10
depuis £99,10
# 003
MPN: 66150300
SUPPORT DE FIXATION DE VALVE
-Pas pour GD-
depuis £13,06
depuis £13,06
Cette pièce remplace le numéro de pièce 81035400
# 003
MPN: 68643100
SUPPORT DE FIXATION DE VALVE
-Applicable pour GD-
depuis £10,13
depuis £10,13
# 004
MPN: 10902124
VIS
-L. 14 mm-
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 006
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 60909500
VIS
depuis £1,41
depuis £1,41
# 008
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 009
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 67750600
TUYAU D'ÉCHAPPEMENT EN MÉTAL
-N'est plus fourni- -Remplacé par 80668700-
Remplacement
Remplacement
# 010
MPN: 80668700
TUYAU D'ÉCHAPPEMENT EN MÉTAL
depuis £168,80
depuis £168,80
Cette pièce remplace le numéro de pièce 67750600
# 011
MPN: 67750800
TUYAU DU CONDENSEUR AU FILTRE
depuis £39,30
depuis £39,30
# 012
MPN: 67085100
FILTRE À GAZ
depuis £16,32
depuis £16,32
Cette pièce remplace le numéro de pièce 82195800 - et 13 plus. Cliquez pour voir les détails
# 013
MPN: 67750900
TUYAU DU FILTRE À L'UNITÉ AC
-Pas pour GD-
depuis £219,25
depuis £219,25
# 013
MPN: 68640900
TUYAU DU FILTRE À L'UNITÉ AC
-Applicable pour GD-
depuis £132,39
depuis £132,39
# 014
MPN: 65628200
PRESSOSTAT
depuis £87,04
depuis £87,04
# 015
MPN: 67750500
TUYAU MÉTALLIQUE D'ADMISSION
depuis £125,16
depuis £125,16
# 016
MPN: 67750400
TUYAU SOUS CAISSE
depuis £125,27
depuis £125,27
Cette pièce remplace la pièce numéro 67750700 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 018
MPN: 67942300
support
Remplacement
Remplacement
# 019
MPN: 67942400
ANNEAU
Remplacement
Remplacement
# 020
MPN: 14098700
NOIX
depuis £0,71
depuis £0,71
# 021
MPN: 68721400
VIS
depuis £0,67
depuis £0,67
# 022
MPN: 12644424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 67750300
TUYAU DE L'UNITÉ DE CLIMATISATION AU COMPRESSEUR
-Pas pour GD-
depuis £214,35
depuis £214,35
# 023
MPN: 68640800
TUYAU DE L'UNITÉ DE CLIMATISATION AU COMPRESSEUR
-Applicable pour GD-
depuis £127,56
depuis £127,56
# 024
MPN: 68165800
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Pas pour GD- -N'est plus fourni- -Remplacé par 69741700-
Remplacement
Remplacement
# 024
MPN: 68641000
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Applicable pour GD-
depuis £36,71
depuis £36,71
# 024
MPN: 69741700
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Pas pour GD-
depuis £27,47
depuis £27,47
Cette pièce remplace le numéro de pièce 68165800
# 025
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 65460300
POMPE MINIMALE
depuis £130,15
depuis £130,15
Cette pièce remplace le numéro de pièce 70000900 - et 3 plus. Cliquez pour voir les détails
# 027
MPN: 68018300
SUPPORT COMPLET
depuis £17,75
depuis £17,75
# 028
MPN: 195373
AMORTISSEUR DE VIBRATIONS
depuis £4,89
depuis £4,89
# 029
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
# 030
MPN: 10571570
Rondelle
depuis £0,84
depuis £0,84
# 031
MPN: 65460700
TUYAU DU TUYAU DE SOUS-CASSE À LA POMPE À PRESSION MINIMALE
depuis £29,98
depuis £29,98
# 032
MPN: 13000490
COLLIER À VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 033
MPN: 68393000
TUYAU D'EAU SOUS-CASSE
depuis £72,90
depuis £72,90
# 034
MPN: 68237600
TUYAU DE LA POMPE AU TUYAU DE SOUS-CASSE
depuis £18,01
depuis £18,01
Cette pièce remplace le numéro de pièce 68145500 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 65231700
TUYAU DU CHAUFFAGE AC À LA VANNE TGK
-Pas pour GD-
depuis £10,31
depuis £10,31
# 035
MPN: 68641100
TUYAU DU CHAUFFAGE AC À LA VANNE TGK
-Applicable pour GD-
depuis £14,14
depuis £14,14
# 036
MPN: 62790300
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574011 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 10977524
VIS
depuis £0,53
depuis £0,53
# 038
MPN: 11188079
Rondelle
depuis £0,71
depuis £0,71
# 039
MPN: 65929400
PLAQUE
depuis £1,45
depuis £1,45
# 040
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 041
MPN: 11193274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193279 que nous avons en stock
# 042
MPN: 68863200
TUBE DE RACCORDEMENT DU FILTRE DE CHARGE CA
-Applicable pour GD-
depuis £45,08
depuis £45,08
# 043
MPN: 212340
support
-Applicable pour GD-
depuis £10,93
depuis £10,93
# 044
MPN: 68392000
joint
depuis £2,30
depuis £2,30
# 045
MPN: 68392100
joint
depuis £2,30
depuis £2,30
# 046
MPN: 66309300
joint
depuis £0,94
depuis £0,94
Cette pièce remplace la pièce numéro 175835 que nous avons en stock
# 047
MPN: 66309400
joint
depuis £10,36
depuis £10,36
# 048
MPN: 66309500
joint
depuis £10,65
depuis £10,65
# 050
MPN: 66309800
joint
depuis £2,58
depuis £2,58
