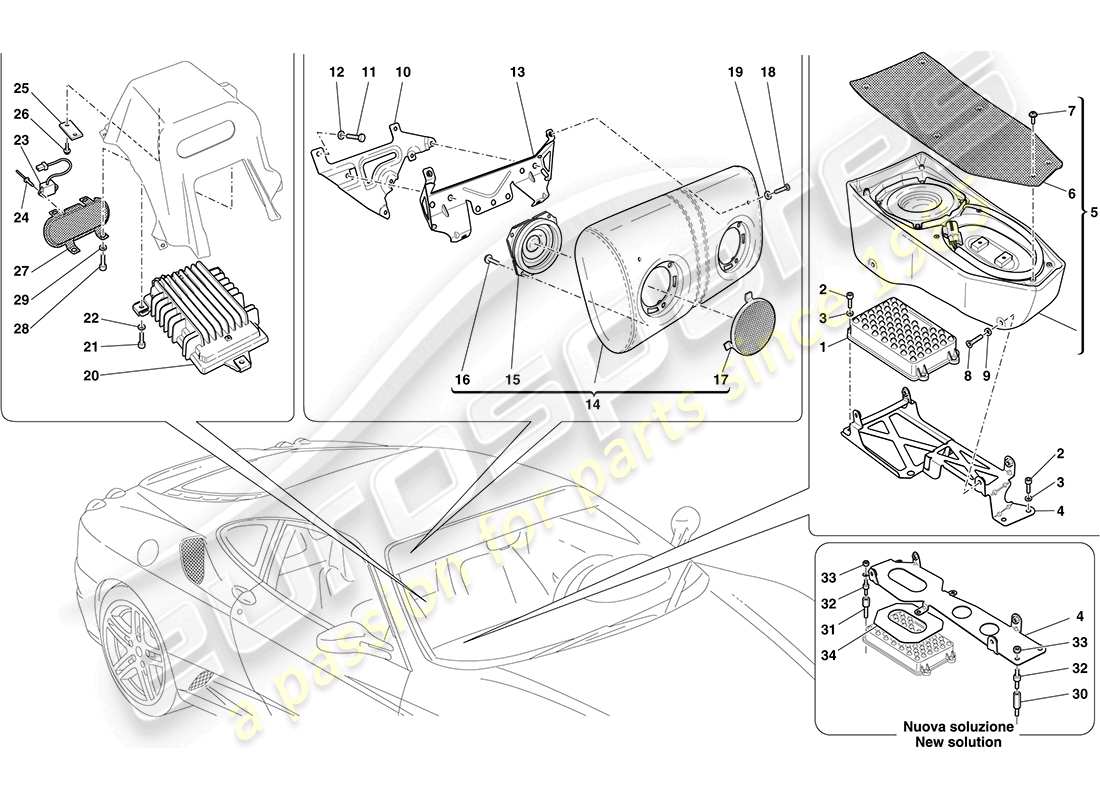

0143 - SYSTÈME HI-FI BOSE HAUTE PUISSANCE
Ferrari F430 Coupe (RHD) HIGH POWER BOSE HI FI SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 233478
AMPLIFICATEUR BASSE-BOX BOSE
depuis £659,01
depuis £659,01
# 002
MPN: 14358624
VIS
-Applicable jusqu'au Cul. Non : 74795-
depuis £0,50
depuis £0,50
# 003
MPN: 12638107
Rondelle
-Applicable jusqu'au Cul. Non : 74795-
depuis £0,60
depuis £0,60
# 004
MPN: 80409000
support
-Applicable jusqu'au Cul. Non : 74795-
depuis £222,95
depuis £222,95
# 004
MPN: 80946800
support
-Applicable à partir du Ass. Non : 74796-
depuis £154,35
depuis £154,35
# 005
MPN: 801991..
SUBSTRUCTURE DE BASSE-BOX BOSE
Remplacement
Remplacement
# 006
MPN: 80199300
GRILLE
depuis £114,51
depuis £114,51
# 007
MPN: 16085177
VIS
depuis £1,45
depuis £1,45
# 008
MPN: 68927900
VIS
-M6 X 25-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 13301277
# 009
MPN: 12611107
Rondelle
depuis £0,47
depuis £0,47
# 010
MPN: 80569100
ENCASTREMENT DROIT
depuis £296,95
depuis £296,95
# 010
MPN: 80569300
ENCASTREMENT GAUCHE
depuis £296,95
depuis £296,95
# 011
MPN: 10902124
VIS
-L. 14 mm-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 13550201
Rondelle
depuis £0,47
depuis £0,47
# 013
MPN: 80481600
Support de montage
depuis £334,08
depuis £334,08
# 014
MPN: 804827..
CONTENEUR TWIDDLER DROIT COMPLET
-Pas pour les États-Unis, CDN-
Remplacement
Remplacement
# 014
MPN: 804838..
CONTENEUR TWIDDLER DROIT COMPLET
-Applicable aux États-Unis, CDN-
Remplacement
Remplacement
# 014
MPN: 806021..
CONTENEUR COMPLET GAUCHE TWIDDLER
Remplacement
Remplacement
# 014
MPN: 811299..
CONTENEUR TWIDDLER DROIT COMPLET
-Applicable aux véhicules avec arceau de sécurité-
# 014
MPN: 811300..
CONTENEUR COMPLET GAUCHE TWIDDLER
-Applicable aux véhicules avec arceau de sécurité-
# 016
MPN: 16082777
VIS
depuis £0,58
depuis £0,58
# 017
MPN: 80584300
PLAQUE DE FIXATION
depuis £185,59
depuis £185,59
Cette pièce remplace le numéro de pièce 66854100
# 018
MPN: 68927400
VIS
depuis £1,08
depuis £1,08
# 019
MPN: 12611107
Rondelle
depuis £0,47
depuis £0,47
# 020
MPN: 233479
AMPLIFICATEUR BOSE 8800
depuis £1 661,55
depuis £1 661,55
# 021
MPN: 14305321
VIS
Remplacement
Remplacement
# 022
MPN: 12643724
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 023
MPN: 192522
MICROPHONE AUDIOPILOTE BOSE
depuis £26,76
depuis £26,76
# 024
MPN: 15960250
RIVET
Remplacement
Remplacement
# 025
MPN: 80552200
SUPPORT DE RETENUE DE CÂBLE
depuis £3,92
depuis £3,92
# 026
MPN: 16082977
VIS
depuis £3,92
depuis £3,92
# 027
MPN: 80554000
GRILLE
depuis £89,52
depuis £89,52
# 028
MPN: 14418924
VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 82609400
# 029
MPN: 13550077
Rondelle
depuis £1,82
depuis £1,82
# 030
MPN: 80858000
GOUJON
-Applicable à partir du Ass. Non : 74796-
depuis £5,93
depuis £5,93
# 031
MPN: 80858100
GOUJON
-Applicable à partir du Ass. Non : 74796-
depuis £4,09
depuis £4,09
# 032
MPN: 80858400
MONTAGE
-Applicable à partir du Ass. Non : 74796-
depuis £4,34
depuis £4,34
# 033
MPN: 12577821
NOIX
-Applicable à partir du Ass. Non : 74796-
depuis £0,52
depuis £0,52
# 034
MPN: 81017800
joint
depuis £5,78
depuis £5,78
