ferrari f430 coupe (usa) unité de puissance et réservoir schéma des pièces

0028 - Unité de puissance et réservoir

Ferrari F430 Coupe (USA) POWER UNIT AND TANK Diagramme des pièces

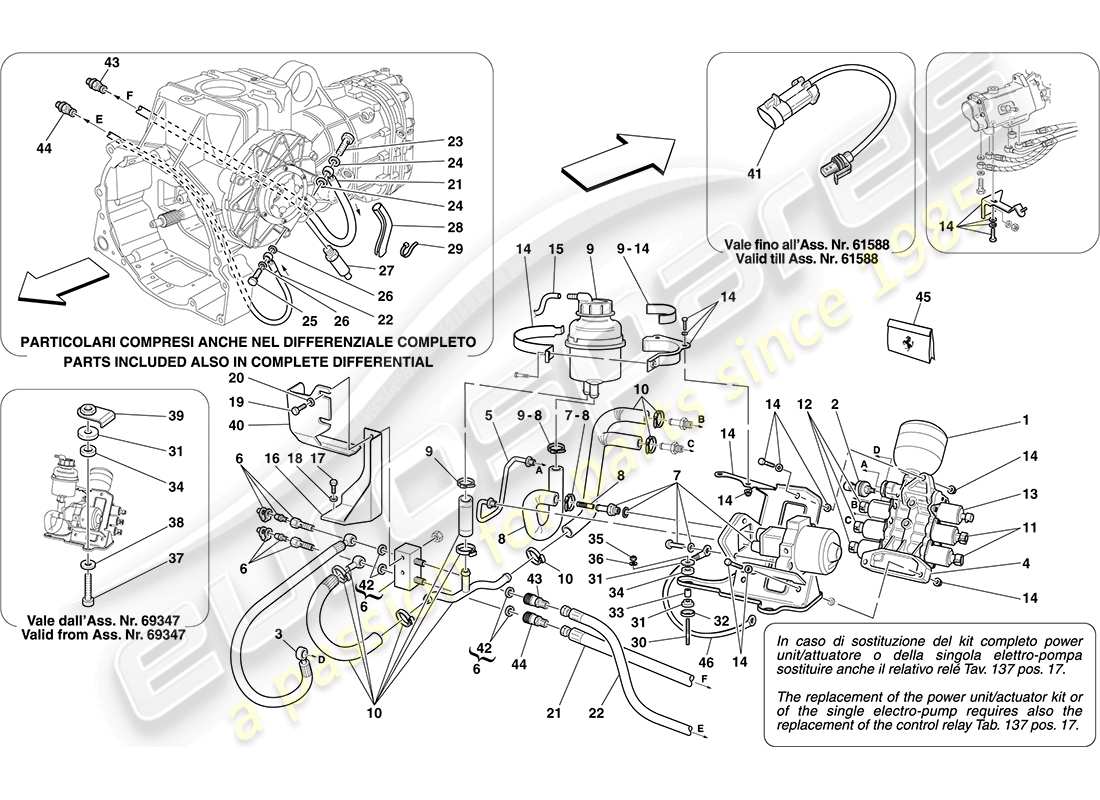

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 000
MPN: 206789
BLOC D'ALIMENTATION POUR DIFFÉRENTIEL ÉLECTRONIQUE
-Pas pour la boîte de vitesses F1- -N'est plus fourni- -Remplacé par 221709-
Remplacement
Remplacement
# 000
MPN: 221709
BLOC D'ALIMENTATION POUR DIFFÉRENTIEL ÉLECTRONIQUE
-Pas pour la boîte de vitesses F1-
depuis £2 452,59
depuis £2 452,59
Cette pièce remplace le numéro de pièce 206789
# 000
MPN: 232406
F1-TYPE KIT DE COMPOSANTS DU SYSTÈME DE BOÎTE DE VITESSES
depuis £7 328,32
depuis £7 328,32
Cette pièce remplace le numéro de pièce 218562
# 001
MPN: 247346
ACCUMULATEUR
depuis £375,14
depuis £375,14
# 002
MPN: 190662
CAPTEUR DE PRESSION
depuis £191,04
depuis £191,04
Cette pièce remplace le numéro de pièce 184191 - et 1 plus. Cliquez pour voir les détails
# 002
MPN: 247296
CAPTEUR DE PRESSION
-N'est plus fourni- -Remplacé par 190662-
Remplacement
Remplacement
# 003
MPN: 204435
TUBE D'ALIMENTATION
depuis £280,75
depuis £280,75
# 004
MPN: 179533
UNITÉ DE PUISSANCE
-Applicable pour F1 boîte de vitesses-
depuis £1 347,78
depuis £1 347,78
# 004
MPN: 223853
UNITÉ DE PUISSANCE
-Pas pour la boîte de vitesses F1-
# 005
MPN: 218564
POMPE ÉLECTRIQUE VERS TUYAU DE L'UNITÉ ÉLECTRIQUE
depuis £92,46
depuis £92,46
# 006
MPN: 248094
KIT DE CONNEXION RAPIDE EDIFF
depuis £611,62
depuis £611,62
Cette pièce remplace le numéro de pièce 208072 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 248083
KIT ÉLECTROPOMPE
-Applicable à partir du Ass. Non : 61589-
depuis £1 398,26
depuis £1 398,26
Cette pièce remplace le numéro de pièce 214267
# 008
MPN: 248085
KIT TUYAU D'ADMISSION
depuis £220,84
depuis £220,84
Cette pièce remplace le numéro de pièce 218563
# 009
MPN: 248086
KIT DE RÉSERVOIR D'HUILE
depuis £107,69
depuis £107,69
Cette pièce remplace la pièce numéro 202390 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 221129
TUYAU COMPLET
depuis £143,77
depuis £143,77
Cette pièce remplace la pièce numéro 199564 que nous avons en stock - et 14 plus. Cliquez pour voir les détails
# 011
MPN: 248089
SOUPAPE DE PRESSION PROPORTIONNELLE
-Joints + vis- -EV1- -EV2-
depuis £257,22
depuis £257,22
Cette pièce remplace le numéro de pièce 247231
# 012
MPN: 248090
SOUPAPE DE DÉBIT PROPORTIONNELLE
-Joints + vis- -EV3- -EV4- -EV5-
depuis £256,50
depuis £256,50
Cette pièce remplace le numéro de pièce 247233
# 013
MPN: 248091
SOUPAPE DE DÉBIT PROPORTIONNELLE
-Joints + vis- -EVF-
depuis £296,42
depuis £296,42
Cette pièce remplace le numéro de pièce 247235
# 014
MPN: 248092
KIT DE SUPPORT
depuis £609,60
depuis £609,60
Cette pièce remplace le numéro de pièce 218565
# 015
MPN: 222829
TUYAU DE RENIFLARD COMPLET
depuis £40,77
depuis £40,77
# 016
MPN: 207999
support
-Applicable jusqu'au Cul. Non : 61588-
depuis £10,58
depuis £10,58
# 016
MPN: 220767
support
-Applicable à partir du Ass. Non : 61589-
depuis £8,31
depuis £8,31
# 017
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 018
MPN: 127494
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 019
MPN: 10903024
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10903021
# 020
MPN: 12644424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 021
MPN: 204432
TUYAU DE RETOUR
-N'est plus fourni- -Remplacé par 215701-
Remplacement
Remplacement
# 021
MPN: 215701
TUYAU DE RETOUR
depuis £365,94
depuis £365,94
Cette pièce remplace le numéro de pièce 204432 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 204431
TUYAU DE LIVRAISON
depuis £331,42
depuis £331,42
# 023
MPN: 201867
RACCORD DE TUYAU
depuis £23,97
depuis £23,97
# 024
MPN: 10261160
joint
depuis £0,47
depuis £0,47
# 025
MPN: 201866
RACCORD DE TUYAU
depuis £24,17
depuis £24,17
# 026
MPN: 10261060
joint
depuis £0,53
depuis £0,53
# 027
MPN: 205742
SOUPAPE DE RÉGULATION
depuis £339,57
depuis £339,57
# 028
MPN: 217147
GARDE
depuis £9,64
depuis £9,64
# 029
MPN: 206739
ATTACHE DE CÂBLE
depuis £3,60
depuis £3,60
Cette pièce remplace le numéro de pièce 243232
# 030
MPN: 13541624
GOUJON
-Applicable jusqu'au Cul. Non : 69346-
depuis £9,12
depuis £9,12
Cette pièce remplace le numéro de pièce 13541621
# 030
MPN: 13541624
GOUJON
-Applicable à partir du Ass. Non : 69347-
depuis £9,12
depuis £9,12
Cette pièce remplace le numéro de pièce 13541621
# 031
MPN: 179636
BOUCHON D'ARRÊT
depuis £1,35
depuis £1,35
# 032
MPN: 179639
DOUILLE INFÉRIEURE
depuis £0,68
depuis £0,68
# 033
MPN: 179637
CALE
depuis £1,61
depuis £1,61
# 034
MPN: 179638
DOUILLE SUPÉRIEURE
depuis £0,47
depuis £0,47
# 035
MPN: 14058411
NOIX
-M6 X 6-
depuis £0,53
depuis £0,53
# 036
MPN: 12620474
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 12620479 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 14306021
VIS
-Applicable à partir du Ass. Non : 69347-
depuis £0,54
depuis £0,54
# 038
MPN: 13579221
Rondelle
-Applicable à partir du Ass. Non : 69347-
depuis £0,54
depuis £0,54
# 039
MPN: 232838
support
-Applicable à partir du Ass. Non : 69347-
depuis £3,43
depuis £3,43
# 040
MPN: 241091
GARDE
depuis £25,52
depuis £25,52
# 041
MPN: 222009
F1 FAISCEAU DE CÂBLAGE DE LA POMPE
-Applicable jusqu'au Cul. Non : 61588-
depuis £49,71
depuis £49,71
# 042
MPN: 10261160
joint
depuis £0,47
depuis £0,47
# 043
MPN: 225148
RACCORD RAPIDE FEMELLE
-Également fourni avec différentiel complet-
depuis £40,94
depuis £40,94
Cette pièce remplace le numéro de pièce 210469 - et 3 plus. Cliquez pour voir les détails
# 044
MPN: 225149
RACCORD RAPIDE FEMELLE
-Également fourni avec différentiel complet-
depuis £102,33
depuis £102,33
# 045
MPN: 272161
KIT POUR UNITE DE PUISSANCE
-Pas pour pompe à débit accru- -Composé d'un support, d'un tuyau du réservoir et d'un collier- -Applicable jusqu'à Ass. Non : 61588-
depuis £855,57
depuis £855,57
# 046
MPN: 224398
COMPL. CÂBLE DE MASSE
