ferrari f430 coupe (usa) boîte de vitesses - couvercles schéma des pièces

0029 - Boîte de vitesses - Couvercles

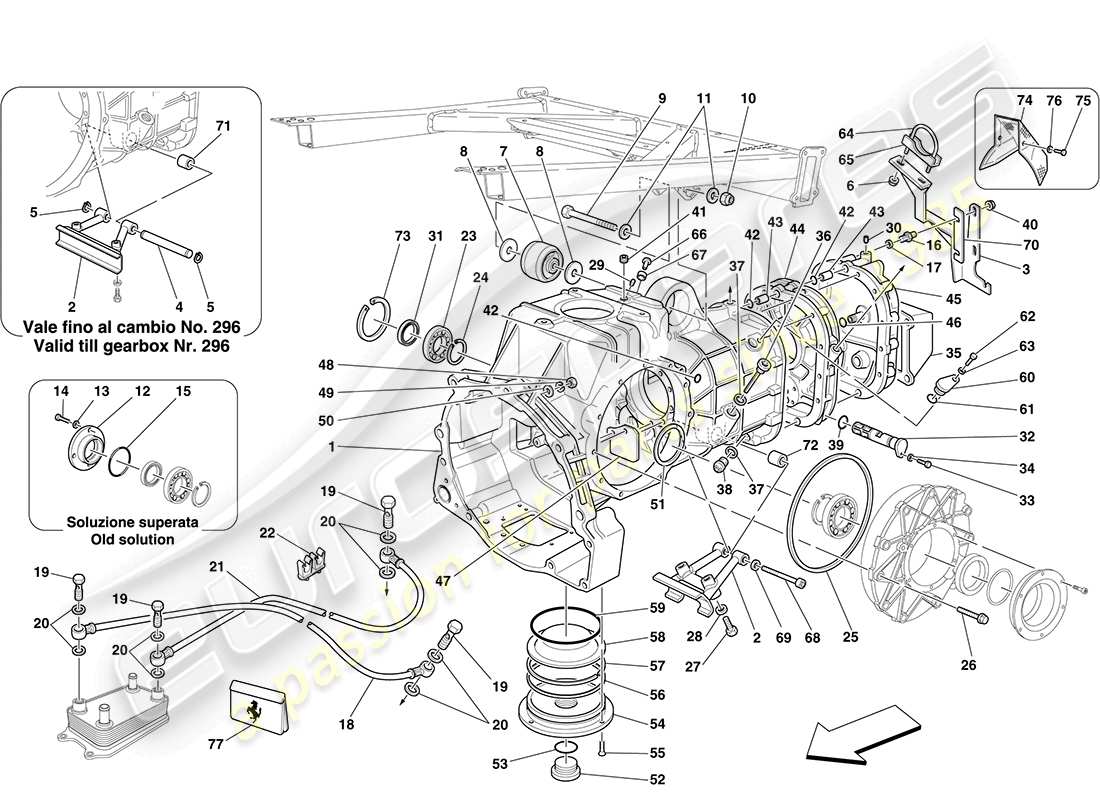

Ferrari F430 Coupe (USA) GEARBOX - COVERS Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 000
MPN: 215753
CARTER DE BOITE DE VITESSES
depuis £1 949,38
depuis £1 949,38
# 000
MPN: 215754
CARTER DE BOITE DE VITESSES
Remplacement
Remplacement
# 001
MPN: 192081
BOITE DE VITESSES COMPLÈTE
-Demander l'autorisation ASM- -Applicable auprès de l'Ass. N° 77101- -Pas pour la boîte de vitesses F1- -Applicable à partir de la boîte de vitesses n° 19- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 222229
# 001
MPN: 192490
BOITE DE VITESSES COMPLÈTE
-Demander l'autorisation ASM- -Applicable auprès de l'Ass. N° 77101- -Applicable pour la boîte de vitesses F1- -Applicable à partir de la boîte de vitesses n° 19- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 215754
CARTER DE BOITE DE VITESSES
-Pas pour Taiwan- -Demander l'autorisation ASM- -Pas pour les USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
# 001
MPN: 215754
CARTER DE BOITE DE VITESSES
-Commandez également l'amortisseur arrière 207461- -Demander l'autorisation ASM- -Applicable pour USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
# 001
MPN: 215755
BOITE DE VITESSES COMPLÈTE
-Pas pour Taiwan- -Demander l'autorisation ASM- -Pas pour les USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis £16 436,84
depuis £16 436,84
# 001
MPN: 215755
BOITE DE VITESSES COMPLÈTE
-Commandez également l'amortisseur arrière 207461- -Demander l'autorisation ASM- -Applicable pour USA, CDN- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis £16 436,84
depuis £16 436,84
# 001
MPN: 222229
BOITE DE VITESSES COMPLÈTE
-Applicable pour Taiwan- -Demander une autorisation ASM- -Applicable jusqu'à Ass. N° 77100- -Pas pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
Remplacement
Remplacement
# 001
MPN: 222230
BOITE DE VITESSES COMPLÈTE
-Applicable pour Taiwan- -Demander une autorisation ASM- -Applicable jusqu'à Ass. N° 77100- -Applicable pour la boîte de vitesses F1- -Applicable jusqu'à la boîte de vitesses n° 18-
depuis £21 883,97
depuis £21 883,97
# 001
MPN: 247316
BOITE DE VITESSES COMPLÈTE
-Commander également le kit complémentaire réf. 77- -Demander l'autorisation ASM- -Pas pour la boîte de vitesses F1-
depuis £17 621,63
depuis £17 621,63
Cette pièce remplace le numéro de pièce 192081 - et 1 plus. Cliquez pour voir les détails
# 001
MPN: 247318
BOITE DE VITESSES COMPLÈTE
-Commander également le kit complémentaire réf. 77- -Demander l'autorisation ASM- -Applicable pour F1 boîte de vitesses-
depuis £15 429,60
depuis £15 429,60
Cette pièce remplace le numéro de pièce 192490 - et 2 plus. Cliquez pour voir les détails
# 002
MPN: 207458
ABSORBEUR DE SUPPORT DE RÉTENTION
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis £342,58
depuis £342,58
# 002
MPN: 215599
ABSORBEUR DE SUPPORT DE RÉTENTION
-Applicable à partir de la boîte de vitesses n° 297-
depuis £76,77
depuis £76,77
# 003
MPN: 214747
SUPPORT DE MONTAGE DE CONVERTISSEUR CATALYTIQUE DROIT
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 003
MPN: 215184
SUPPORT DE MONTAGE DE CONVERTISSEUR CATALYTIQUE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 003
MPN: 215402
SUPPORT DROIT
-Applicable après épuisement de 214747- -N'est plus fourni- -Remplacé par 223143-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 214747
# 003
MPN: 215403
SUPPORT GAUCHE
-Applicable après épuisement de 215184- -N'est plus fourni- -Remplacé par 223144-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 215184
# 003
MPN: 223143
SUPPORT DROIT
depuis £75,20
depuis £75,20
Cette pièce remplace le numéro de pièce 215402
# 003
MPN: 223144
SUPPORT GAUCHE
depuis £68,92
depuis £68,92
Cette pièce remplace le numéro de pièce 215403
# 004
MPN: 207460
ÉPINGLE
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis £10,60
depuis £10,60
# 005
MPN: 11067274
BAGUE SEEGER
-Applicable jusqu'à la boîte de vitesses n° 296-
depuis £0,54
depuis £0,54
# 006
MPN: 14058519
NOIX
depuis £0,53
depuis £0,53
# 007
MPN: 186698
DOUILLE DE FIXATION DE BOITE DE VITESSES
-N'est plus fourni- -Remplacé par 220338-
depuis £112,30
depuis £112,30
Cette pièce remplace le numéro de pièce 183569
# 007
MPN: 220338
DOUILLE DE FIXATION DE BOITE DE VITESSES
-N'est plus fourni- -Remplacé par 237531-
Remplacement
Remplacement
# 007
MPN: 237531
DOUILLE DE FIXATION DE BOITE DE VITESSES
depuis £47,37
depuis £47,37
Cette pièce remplace le numéro de pièce 220338
# 008
MPN: 188141
Rondelle DE RETENUE
depuis £25,39
depuis £25,39
# 009
MPN: 11117134
VIS
depuis £9,58
depuis £9,58
# 010
MPN: 106004
NOIX
depuis £2,64
depuis £2,64
# 011
MPN: 14496824
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14496821 que nous avons en stock
# 012
MPN: 183981
BRIDE POUR ARBRE DROIT
-Solution obsolète-
depuis £80,52
depuis £80,52
# 013
MPN: 11194377
Rondelle
-Solution obsolète-
depuis £0,71
depuis £0,71
# 014
MPN: 10902224
VIS
-Solution obsolète-
depuis £0,51
depuis £0,51
# 015
MPN: 14460981
JOINT TORIQUE
-Solution obsolète-
depuis £5,97
depuis £5,97
# 016
MPN: 215111
GOUJON
depuis £43,53
depuis £43,53
# 016
MPN: 215113
GOUJON
depuis £7,94
depuis £7,94
# 017
MPN: 14496524
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14496525 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 198163
TUYAU DE LIVRAISON D'HUILE
depuis £43,05
depuis £43,05
# 019
MPN: 184727
CONNECTEUR
depuis £1,90
depuis £1,90
Cette pièce remplace la pièce numéro 153419 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 020
MPN: 145192
joint
depuis £9,95
depuis £9,95
Cette pièce remplace le numéro de pièce 143311
# 021
MPN: 198166
TUYAU DE RETOUR D'HUILE
depuis £38,67
depuis £38,67
# 022
MPN: 232554
SUPPORT DE FIXATION DE TUBE
depuis £5,30
depuis £5,30
# 022
MPN: 65250000
AGRAFE
-N'est plus fourni- -Remplacé par 232554-
depuis £1,62
depuis £1,62
# 024
MPN: 184994
ANNEAU À PRESSION
depuis £3,63
depuis £3,63
# 025
MPN: 205881
CALE
-2.5 mm-
depuis £22,35
depuis £22,35
# 025
MPN: 206349
CALE
-2.2 mm-
depuis £22,35
depuis £22,35
# 025
MPN: 206350
CALE
-2.8 mm-
depuis £22,35
depuis £22,35
# 025
MPN: 206351
CALE
-3 mm-
depuis £22,35
depuis £22,35
# 027
MPN: 15231524
VIS
depuis £0,68
depuis £0,68
# 028
MPN: 12601474
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12601471 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 029
MPN: 14326001
BOUCHON FILETÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 194495
# 030
MPN: 14326050
BOUCHON FILETÉ
-D. 10-
depuis £1,00
depuis £1,00
# 031
MPN: 181618
ANNEAU D'ÉTANCHÉITÉ D'HUILE DROIT.
-Solution obsolète-
depuis £28,93
depuis £28,93
Cette pièce remplace le numéro de pièce 182103
# 031
MPN: 184006
ANNEAU D'ÉTANCHÉITÉ D'HUILE DROIT.
depuis £31,37
depuis £31,37
# 032
MPN: 182100
FILTRE A HUILE BOITE DE VITESSES
depuis £69,26
depuis £69,26
# 033
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 034
MPN: 11199277
Rondelle
depuis £1,85
depuis £1,85
# 035
MPN: 207461
AMORTISSEUR D'IMPACT ARRIÈRE
-Applicable aux États-Unis, CDN-
depuis £153,88
depuis £153,88
# 036
MPN: 182117
JAUGE
depuis £35,06
depuis £35,06
# 037
MPN: 10263460
joint
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 95119
# 038
MPN: 183962
CASQUETTE
depuis £14,38
depuis £14,38
Cette pièce remplace le numéro de pièce 182116
# 039
MPN: 182119
JOINT TORIQUE
depuis £2,50
depuis £2,50
# 040
MPN: 14059311
NOIX
depuis £0,52
depuis £0,52
# 041
MPN: 14324911
CASQUETTE
depuis £0,64
depuis £0,64
# 042
MPN: 14456981
joint
depuis £0,63
depuis £0,63
# 043
MPN: 150957
DOUILLE D'ALIGNEMENT
depuis £5,39
depuis £5,39
# 044
MPN: 173611
PLAQUE
depuis £778,39
depuis £778,39
# 045
MPN: 210002
CAPOT ARRIÈRE
-N'est plus fourni- -Remplacé par 212634-
Remplacement
Remplacement
# 045
MPN: 212634
CAPOT ARRIÈRE
depuis £212,39
depuis £212,39
Cette pièce remplace le numéro de pièce 210002
# 046
MPN: 137192
JOINT TORIQUE
depuis £0,53
depuis £0,53
# 047
MPN: 183986
PLAQUE
depuis £2,34
depuis £2,34
