ferrari f430 coupe (usa) sous-travail plat et toilettes schéma des pièces

0107 - SOUS-TRAVAIL PLAT ET TOILETTES

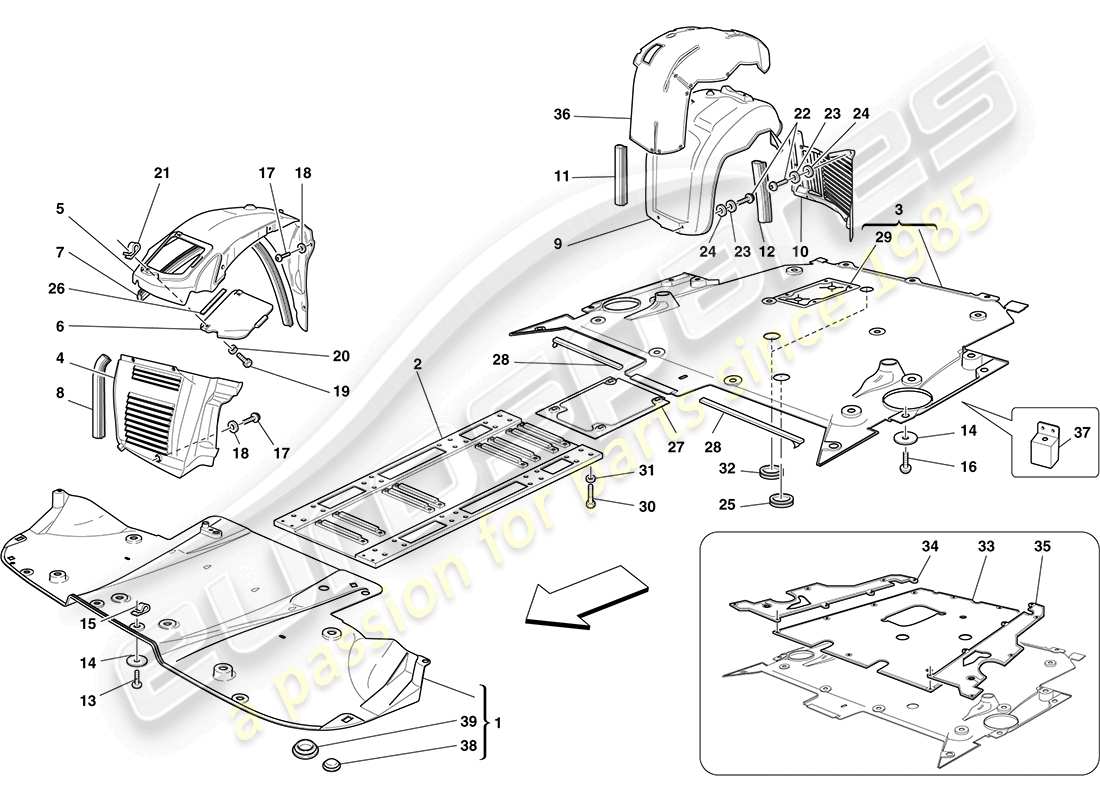

Ferrari F430 Coupe (USA) FLAT UNDERTRAY AND WHEELHOUSES Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 67670000
PROTECTION SOUS-CAISSE AVANT
-N'est plus fourni- -Remplacé par 80494600-
Remplacement
Remplacement
# 001
MPN: 80494600
PROTECTION SOUS-CAISSE AVANT
depuis £255,42
depuis £255,42
Cette pièce remplace le numéro de pièce 67670000
# 002
MPN: 198642
RENFORT DE CONSOLE CENTRALE
depuis £417,84
depuis £417,84
# 003
MPN: 68373000
PROTECTION SOUS-CAISSE ARRIÈRE
depuis £687,99
depuis £687,99
# 004
MPN: 67256400
PROTECTION DE GRAVIER AVANT ROUE DROITE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 67256500
PROTECTION DE GRAVIER AVANT DE ROUE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 004
MPN: 80255800
PROTECTION DE GRAVIER AVANT ROUE DROITE
-Applicable après épuisement de 67256400-
depuis £63,63
depuis £63,63
Cette pièce remplace le numéro de pièce 67256400
# 004
MPN: 80255900
PROTECTION DE GRAVIER AVANT DE ROUE GAUCHE
-Applicable après épuisement de 67256500-
depuis £63,63
depuis £63,63
Cette pièce remplace le numéro de pièce 67256500
# 005
MPN: 67957400
CARÉNAGE EXTÉRIEUR DE LA PASSAGE DE ROUE AVANT DROIT
depuis £250,91
depuis £250,91
# 005
MPN: 67964900
CARÉNAGE EXTÉRIEUR DE LA PASSAGE DE ROUE AVANT GAUCHE
depuis £241,32
depuis £241,32
# 006
MPN: 65522300
PLAQUE DE COUVERCLE DE PASSAGE DE ROUE DROITE
depuis £46,31
depuis £46,31
# 006
MPN: 65522400
PLAQUE DE COUVERCLE DE PASSAGE DE ROUE LH
depuis £46,31
depuis £46,31
# 007
MPN: 68036400
joint
depuis £7,41
depuis £7,41
# 008
MPN: 64994500
joint
-N'est plus fourni-
depuis £39,42
depuis £39,42
Cette pièce remplace le numéro de pièce 64994700
# 009
MPN: 67957200
PASSAGE DE ROUE ARRIÈRE GAUCHE
-Partie avant-
depuis £359,19
depuis £359,19
# 009
MPN: 67957300
PASSAGE DE ROUE ARRIÈRE DROIT
-Partie avant-
depuis £262,88
depuis £262,88
# 010
MPN: 67964400
PROTECTION DE GRAVIER DE ROUE ARRIÈRE DROITE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 010
MPN: 67964500
PROTECTION DE GRAVIER DE ROUE ARRIÈRE GAUCHE
-Applicable jusqu'à épuisement-
depuis £60,75
depuis £60,75
# 010
MPN: 80256000
PROTECTION DE GRAVIER DE ROUE ARRIÈRE DROITE
-Applicable après épuisement de 67964400-
depuis £63,63
depuis £63,63
Cette pièce remplace le numéro de pièce 67964400
# 010
MPN: 80256100
PROTECTION DE GRAVIER DE ROUE ARRIÈRE GAUCHE
-Applicable après épuisement de 67964500-
depuis £59,43
depuis £59,43
Cette pièce remplace la pièce numéro 67964500 que nous avons en stock
# 011
MPN: 64865000
joint
-N'est plus fourni-
depuis £15,62
depuis £15,62
# 012
MPN: 68034900
JOINT DROIT
depuis £39,42
depuis £39,42
# 012
MPN: 80780000
JOINT GAUCHE
depuis £39,42
depuis £39,42
# 013
MPN: 10902424
VIS
depuis £0,48
depuis £0,48
Cette pièce remplace la pièce numéro 10902324 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 014
MPN: 66121400
Rondelle
depuis £6,10
depuis £6,10
Cette pièce remplace le numéro de pièce 12624977 - et 1 plus. Cliquez pour voir les détails
# 015
MPN: 14189071
support
depuis £0,52
depuis £0,52
# 016
MPN: 10902424
VIS
depuis £0,49
depuis £0,49
Cette pièce remplace la pièce numéro 10902324 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 017
MPN: 13276477
VIS
depuis £0,47
depuis £0,47
# 018
MPN: 11197777
Rondelle
depuis £0,51
depuis £0,51
# 019
MPN: 10977887
VIS
depuis £0,54
depuis £0,54
# 020
MPN: 12638177
Rondelle
-N'est plus fourni- -Remplacé par 12638178-
depuis £1,07
depuis £1,07
Cette pièce remplace le numéro de pièce 12638108 - et 1 plus. Cliquez pour voir les détails
# 020
MPN: 12638178
Rondelle
depuis £0,47
depuis £0,47
Cette pièce remplace la pièce numéro 10519578 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 021
MPN: 66927700
support
depuis £0,77
depuis £0,77
# 022
MPN: 13276477
VIS
depuis £0,48
depuis £0,48
# 023
MPN: 11197777
Rondelle
depuis £0,48
depuis £0,48
# 024
MPN: 12643724
Rondelle
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 109684 - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 64783600
CAPUCHON DE PROTECTION
depuis £3,09
depuis £3,09
# 026
MPN: 66092500
JOINT ANTI-VIBRATION
-N'est plus fourni-
depuis £2,18
depuis £2,18
# 027
MPN: 68023300
PROTECTION CENTRALE DE SOUS-CAISSE
depuis £44,67
depuis £44,67
# 028
MPN: 68035000
joint
depuis £0,80
depuis £0,80
# 029
MPN: 68372600
TRAPPE D'ACCÈS AU FILTRE À HUILE
depuis £20,00
depuis £20,00
# 030
MPN: 205370
VIS
-M6 X 25-
depuis £0,48
depuis £0,48
# 030
MPN: 210246
VIS
-M8 X 25-
depuis £0,85
depuis £0,85
# 031
MPN: 12639727
Rondelle
-6.45 X 11 X 1-
Remplacement
Remplacement
# 031
MPN: 12646727
Rondelle
-8.45 X 20 X 2-
depuis £0,50
depuis £0,50
# 032
MPN: 63965800
CASQUETTE
depuis £4,00
depuis £4,00
# 033
MPN: 69403900
INSONORISATION CENTRALE
depuis £99,39
depuis £99,39
# 034
MPN: 69403800
INSONORISATION DROIT
depuis £76,16
depuis £76,16
# 035
MPN: 69404000
INSONORISATION GAUCHE
depuis £76,16
depuis £76,16
# 036
MPN: 69403400
INSONORISATION POUR TIMONERIE DROITE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 036
MPN: 69403500
INSONORISATION POUR Timonerie LH
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 036
MPN: 80071200
INSONORISATION POUR TIMONERIE DROITE
-Applicable après épuisement de 69403400-
depuis £526,05
depuis £526,05
Cette pièce remplace le numéro de pièce 69403400
# 036
MPN: 80071600
INSONORISATION POUR Timonerie LH
-Applicable après épuisement de 69403500-
depuis £401,39
depuis £401,39
Cette pièce remplace le numéro de pièce 69403500
# 037
MPN: 68502300
support
-Pas pour CDN-
depuis £65,58
depuis £65,58
# 037
MPN: 68502300
support
-Applicable pour CDN- -Applicable jusqu'à Ass. Non : 75816-
depuis £65,58
depuis £65,58
# 037
MPN: 80964000
support
-Applicable pour CDN- -Applicable à partir d'Ass. Non : 75817-
depuis £65,58
depuis £65,58
# 037
MPN: 80964000
support
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. Non : 84423-
depuis £65,58
depuis £65,58
# 038
MPN: 14623187
CASQUETTE
depuis £0,54
depuis £0,54
# 039
MPN: 14507787
CASQUETTE
depuis £0,47
depuis £0,47
