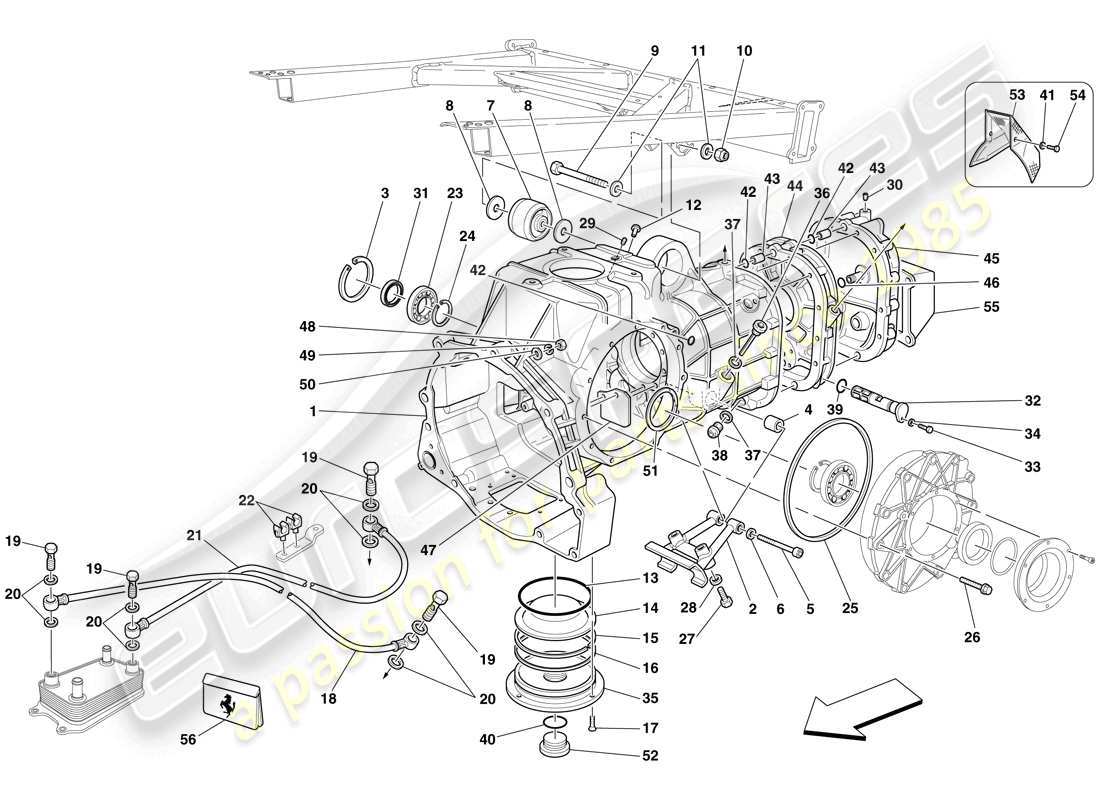

0031 - Boîte de vitesses - Couvercles
Ferrari F430 Scuderia (RHD) GEARBOX - COVERS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 000
MPN: 212633
CARTER DE BOITE DE VITESSES
-Applicable jusqu'au Cul. Non : 77100-
depuis £3 439,15
depuis £3 439,15
# 000
MPN: 239229
CARTER DE BOITE DE VITESSES
-Applicable à partir du Ass. N° 77101- - Applicable à partir de la boîte de vitesses n° 131521-
depuis £6 049,19
depuis £6 049,19
# 001
MPN: 230483

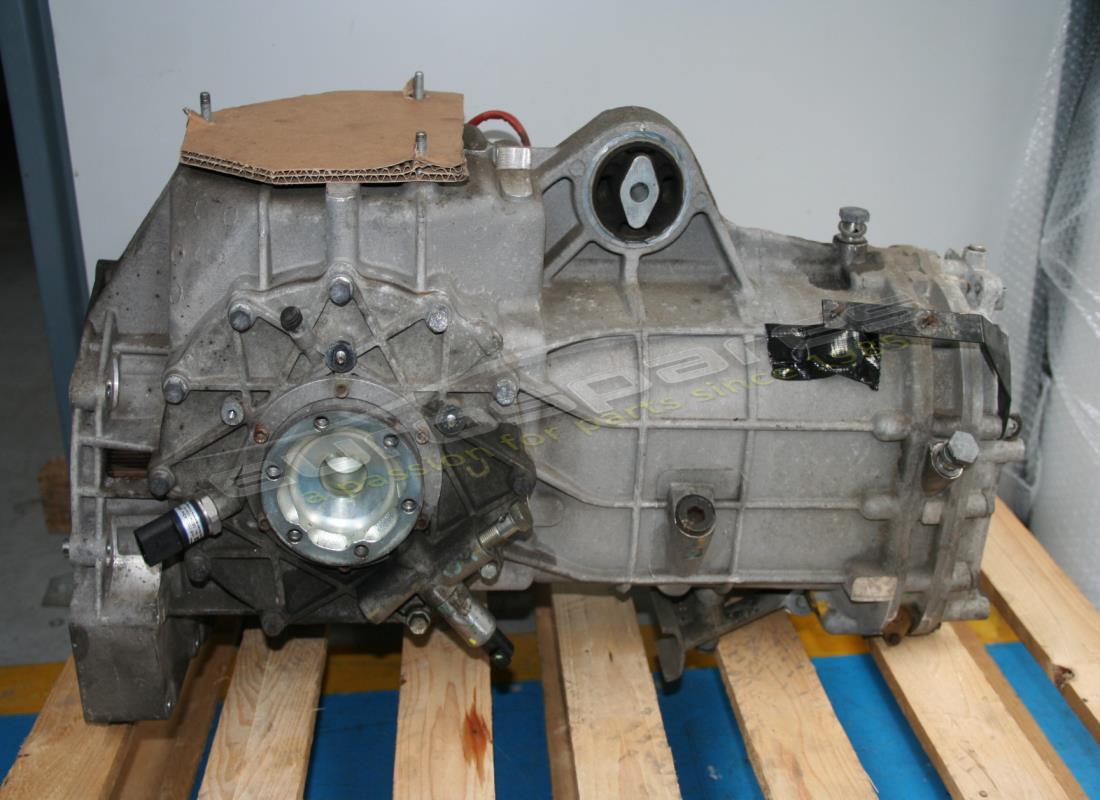

BOITE DE VITESSES COMPLÈTE
-Demander l'autorisation ASM- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 247320
BOITE DE VITESSES COMPLÈTE
-Commander également le kit complémentaire réf. 56- -Demander l'autorisation ASM-
depuis £16 328,92
depuis £16 328,92
Cette pièce remplace le numéro de pièce 230483 - et 2 plus. Cliquez pour voir les détails
# 002
MPN: 215599
ABSORBEUR DE SUPPORT DE RÉTENTION
depuis £89,18
depuis £89,18
# 003
MPN: 185723
BAGUE SEEGER
depuis £2,65
depuis £2,65
# 004
MPN: 213174
BAGUE
-Ext. D. 32 mm- - Int. D. 17 mm-
depuis £44,03
depuis £44,03
# 005
MPN: 14314774
VIS
depuis £4,39
depuis £4,39
# 006
MPN: 13507734
Rondelle
depuis £0,94
depuis £0,94
# 007
MPN: 237531
DOUILLE DE MONTAGE
depuis £48,61
depuis £48,61
Cette pièce remplace le numéro de pièce 220338
# 008
MPN: 188141
VOLANT DE CONFINEMENT
depuis £27,42
depuis £27,42
# 009
MPN: 11117134
VIS
depuis £10,25
depuis £10,25
# 010
MPN: 106004
NOIX
depuis £2,64
depuis £2,64
# 011
MPN: 14496824
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 14496821 que nous avons en stock
# 012
MPN: 197797
RENIFLARD
depuis £18,42
depuis £18,42
# 013
MPN: 190183
JOINT TORIQUE
depuis £9,14
depuis £9,14
# 014
MPN: 122429
FILTRE À L'HUILE
depuis £5,68
depuis £5,68
# 015
MPN: 185723
BAGUE SEEGER
depuis £2,65
depuis £2,65
# 016
MPN: 207541
joint
depuis £8,32
depuis £8,32
# 017
MPN: 14440620
VIS
depuis £1,42
depuis £1,42
# 018
MPN: 198163
TUYAU DE LIVRAISON D'HUILE
depuis £43,05
depuis £43,05
# 019
MPN: 184727
CONNECTEUR
depuis £1,62
depuis £1,62
Cette pièce remplace le numéro de pièce 153419 - et 3 plus. Cliquez pour voir les détails
# 020
MPN: 145192
joint
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 143311
# 021
MPN: 198166
TUYAU DE RETOUR D'HUILE
depuis £38,41
depuis £38,41
# 022
MPN: 65250000
AGRAFE
depuis £1,38
depuis £1,38
# 023
MPN: 184995
ROULEMENT À BILLES
depuis £62,10
depuis £62,10
# 024
MPN: 184994
ANNEAU À PRESSION
depuis £3,90
depuis £3,90
# 025
MPN: 205881
CALE
-Ème. 2.5 mm-
depuis £26,41
depuis £26,41
# 025
MPN: 206349
CALE
-Ème. 2.2 mm-
depuis £26,41
depuis £26,41
# 025
MPN: 206350
CALE
-Ème. 2.8 mm-
depuis £26,41
depuis £26,41
# 025
MPN: 206351
CALE
-Ème. 3 mm-
depuis £26,41
depuis £26,41
# 026
MPN: 16287421
VIS
Remplacement
Remplacement
# 027
MPN: 15231524
VIS
depuis £0,57
depuis £0,57
# 028
MPN: 12601474
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 102901 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 029
MPN: 14326001
BOUCHON FILETÉ
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 194495
# 030
MPN: 14326101
BOUCHON FILETÉ
depuis £0,72
depuis £0,72
# 031
MPN: 184006
ANNEAU D'ÉTANCHÉITÉ D'HUILE DROIT.
depuis £31,13
depuis £31,13
# 032
MPN: 182100
FILTRE A HUILE BOITE DE VITESSES
depuis £75,85
depuis £75,85
# 033
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 034
MPN: 11199277
Rondelle
depuis £1,99
depuis £1,99
# 035
MPN: 198596
COUVERCLE DE FILTRE À HUILE
depuis £196,23
depuis £196,23
# 036
MPN: 182117
JAUGE
depuis £37,74
depuis £37,74
# 037
MPN: 10263460
joint
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 95119
# 038
MPN: 183962
CASQUETTE
depuis £15,44
depuis £15,44
Cette pièce remplace le numéro de pièce 182116
# 039
MPN: 182119
JOINT TORIQUE
depuis £2,54
depuis £2,54
# 040
MPN: 10265060
joint
depuis £1,08
depuis £1,08
Cette pièce remplace le numéro de pièce 102650
# 041
MPN: 14446924
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14446901
# 042
MPN: 14456981
joint
depuis £0,53
depuis £0,53
# 043
MPN: 150957
DOUILLE D'ALIGNEMENT
depuis £4,55
depuis £4,55
# 044
MPN: 187064
PLAQUE
-Applicable jusqu'au Cul. Non : 77100-
depuis £495,48
depuis £495,48
# 044
MPN: 239230
PLAQUE
-Applicable à partir du Ass. N° 77101- - Applicable à partir de la boîte de vitesses n° 131521-
depuis £775,15
depuis £775,15
# 045
MPN: 212634
CAPOT ARRIÈRE
depuis £284,76
depuis £284,76
Cette pièce remplace le numéro de pièce 210002
# 046
MPN: 137192
JOINT TORIQUE
depuis £0,53
depuis £0,53
# 047
MPN: 183986
PLAQUE
depuis £1,98
depuis £1,98
# 048
MPN: 176573
NOIX
depuis £1,07
depuis £1,07
Cette pièce remplace le numéro de pièce 158307
# 049
MPN: 127497
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516871 - et 2 plus. Cliquez pour voir les détails
# 050
MPN: 14496624
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 14496601 - et 2 plus. Cliquez pour voir les détails
# 051
MPN: 205881
CALE
-Ème. 2.5 mm- -Installé si nécessaire-
depuis £26,41
depuis £26,41
# 051
MPN: 206350
CALE
-Ème. 2.8 mm- -Installé si nécessaire-
depuis £26,41
depuis £26,41
# 051
MPN: 206351
CALE
-Ème. 3 mm- -Installé si nécessaire-
depuis £26,41
depuis £26,41
# 051
MPN: 214788
CALE
-Ème. 2.6 mm- -Installé si nécessaire-
depuis £69,42
depuis £69,42
# 052
MPN: 10276140
CASQUETTE
depuis £21,96
depuis £21,96
# 053
MPN: 69619500
BOUCLIER THERMIQUE
depuis £39,63
depuis £39,63
# 054
MPN: 10977624
VIS
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10977611 - et 1 plus. Cliquez pour voir les détails
# 055
MPN: 207461
AMORTISSEUR D'IMPACT ARRIÈRE
-Applicable aux États-Unis, CDN-
depuis £217,46
depuis £217,46
# 056
MPN: 261462
KIT DE REMPLISSAGE DE BOITE DE VITESSES
depuis £16,55
depuis £16,55
-part-diagram-0032.webp "FERRARI F430 SCUDERIA (RHD) ENGRENAGES D'ARBRE PRIMAIRE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA (RHD) ENGRENAGES D'ARBRE SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA (RHD) COMMANDES HYDRAULIQUES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA (RHD) ETRIERS DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE ET BOBINE SERPENTINE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA (RHD) ROUE DE SECOURS ET OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA (RHD) CHÂSSIS - SOUS-ENSEMBLES D'ÉLÉMENTS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA (RHD) TOITURE - STRUCTURE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA (RHD) TOILE DE TOIT - JOINTS - MOULURES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA (RHD) GARNITURE DE TOIT ET BAIGNOIRE CONTENEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA (RHD) CÂBLES ET MÉCANISME DE TOIT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA (RHD) LOQUET DE TOIT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA (RHD) CINÉMATIQUE DE LA TOITURE - PARTIE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA (RHD) CINÉMATIQUE DE LA TOITURE - PARTIE INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA (RHD) COMMANDE DE TOIT ET VOLET SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA (RHD) MICROCOMMUTATEUR DE TOIT ET ECU SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME HYDRAULIQUE ET POMPE ÉLECTROHYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA (RHD) BARRE DE FEU SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA (RHD) HARNAIS DE SIEGE POINT RACING SEAT-4-ARCEAU SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA (RHD) COMPARTIMENT À MARCHANDISES ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA (RHD) CALCULATEURS D'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA (RHD) ECU ET CAPTEURS DANS LE COMPARTIMENT AVANT ET LE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA (RHD) CALCULATEURS D'HABITACLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME CA SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME D'AMPLIFICATEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA (RHD) KIT ANTIDÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F430 SCUDERIA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA (RHD) POMPES À CARBURANT ET CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA (RHD) POMPES À CARBURANT ET CONDUITES SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME D'ÉCHAPPEMENT DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA (RHD) RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA (RHD) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA (RHD) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA (RHD) HYDRAULIQUE F1 COMMANDE DE BOÎTE DE VITESSES ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
