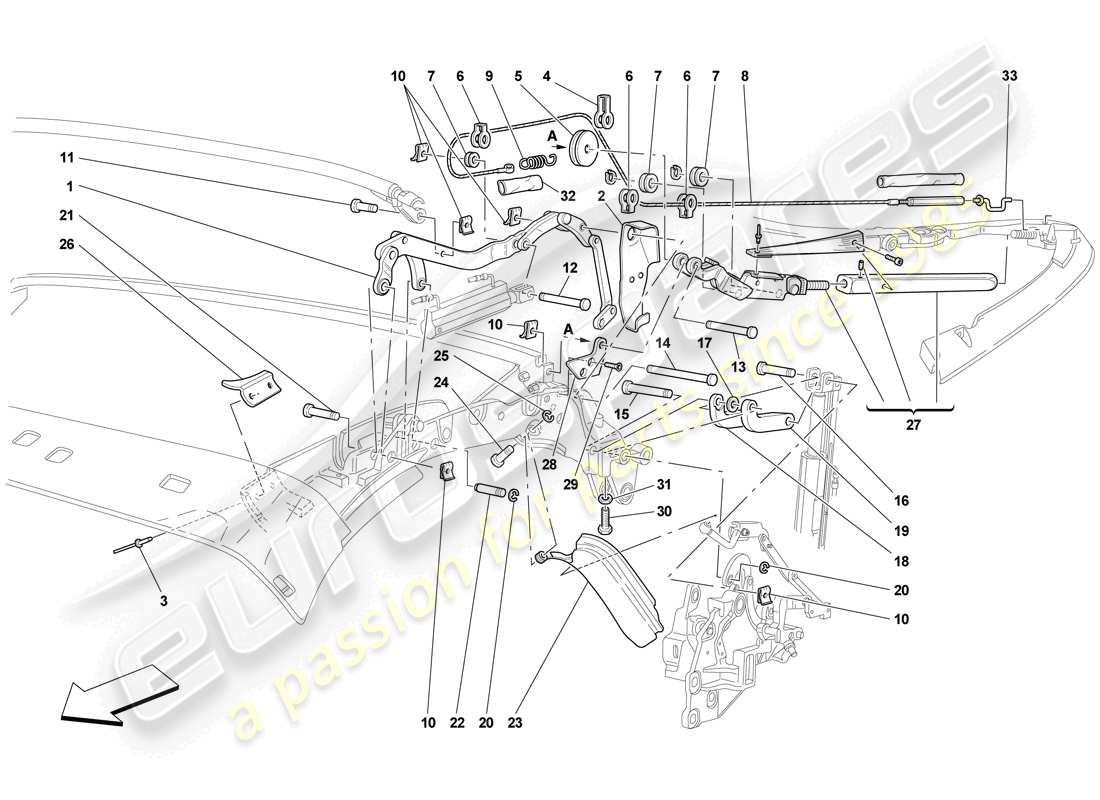

0118 - CINÉMATIQUE DE LA TOITURE - PARTIE SUPÉRIEURE
Ferrari F430 Scuderia Spider 16M (RHD) ROOF KINEMATICS - UPPER PART Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 66458200
BRAS OSCILLANT GAUCHE
depuis £212,05
depuis £212,05
# 001
MPN: 66458300
BRAS OSCILLANT DROIT
depuis £212,05
depuis £212,05
# 002
MPN: 66693900
BOUCLIER DROIT
depuis £26,87
depuis £26,87
# 002
MPN: 66694000
BOUCLIER GAUCHE
depuis £26,87
depuis £26,87
# 003
MPN: 66693000
RIVET
depuis £1,26
depuis £1,26
# 004
MPN: 66688100
SUPPORT DE POULIE
-37 mm-
depuis £5,94
depuis £5,94
# 005
MPN: 66688000
POULIE
-37 mm-
depuis £3,40
depuis £3,40
# 006
MPN: 66687900
SUPPORT DE POULIE
-20 mm-
depuis £5,51
depuis £5,51
# 007
MPN: 66687800
POULIE
-20 mm-
depuis £5,08
depuis £5,08
# 008
MPN: 67047300
CÂBLE DE TENSION
depuis £113,47
depuis £113,47
# 009
MPN: 66688200
PRINTEMPS
depuis £3,99
depuis £3,99
# 010
MPN: 66682200
AGRAFE
depuis £2,49
depuis £2,49
# 011
MPN: 66682100
ÉPINGLE
depuis £4,33
depuis £4,33
# 012
MPN: 66682800
ÉPINGLE
depuis £4,48
depuis £4,48
# 013
MPN: 66682700
ÉPINGLE
depuis £4,55
depuis £4,55
# 014
MPN: 66683200
ÉPINGLE
depuis £5,59
depuis £5,59
# 015
MPN: 66683300
ÉPINGLE
depuis £4,91
depuis £4,91
# 016
MPN: 66682900
ÉPINGLE
depuis £4,48
depuis £4,48
# 017
MPN: 66694100
Rondelle
depuis £1,52
depuis £1,52
# 018
MPN: 66683100
SUPPORT DROIT
depuis £57,13
depuis £57,13
# 019
MPN: 66683000
SUPPORT GAUCHE
depuis £103,88
depuis £103,88
# 020
MPN: 66682400
SEEGER
depuis £2,06
depuis £2,06
# 021
MPN: 66682000
ÉPINGLE
depuis £4,16
depuis £4,16
# 022
MPN: 66682300
ÉPINGLE
depuis £8,30
depuis £8,30
# 023
MPN: 66460200
PILIER GAUCHE
depuis £327,22
depuis £327,22
# 023
MPN: 66460300
PILIER DROIT
depuis £327,22
depuis £327,22
# 024
MPN: 66682500
ÉPINGLE
depuis £4,84
depuis £4,84
# 025
MPN: 66682600
SEEGER
depuis £2,23
depuis £2,23
# 026
MPN: 66681800
SUPPORT DROIT
depuis £25,25
depuis £25,25
# 026
MPN: 66681900
SUPPORT GAUCHE
depuis £25,25
depuis £25,25
# 027
MPN: 67047100
CÂBLE COMPLET GAUCHE TRIPLE JOINT
-Réf. 8-
depuis £395,75
depuis £395,75
# 027
MPN: 67047200
CÂBLE COMPLET DROIT TRIPLE JOINT
-Réf. 8-
depuis £395,75
depuis £395,75
# 028
MPN: 67048800
COLONNE TRIPLE JOINT
depuis £27,19
depuis £27,19
# 029
MPN: 67048900
VIS
depuis £3,41
depuis £3,41
# 030
MPN: 67048500
VIS
depuis £4,62
depuis £4,62
# 031
MPN: 67048600
NOIX
depuis £4,88
depuis £4,88
# 032
MPN: 67048700
GAINE
depuis £49,42
depuis £49,42
# 033
MPN: 84688500
CROCHET FILETÉ AVEC ÉCROU
depuis £19,02
depuis £19,02
