0025 - Pédalier

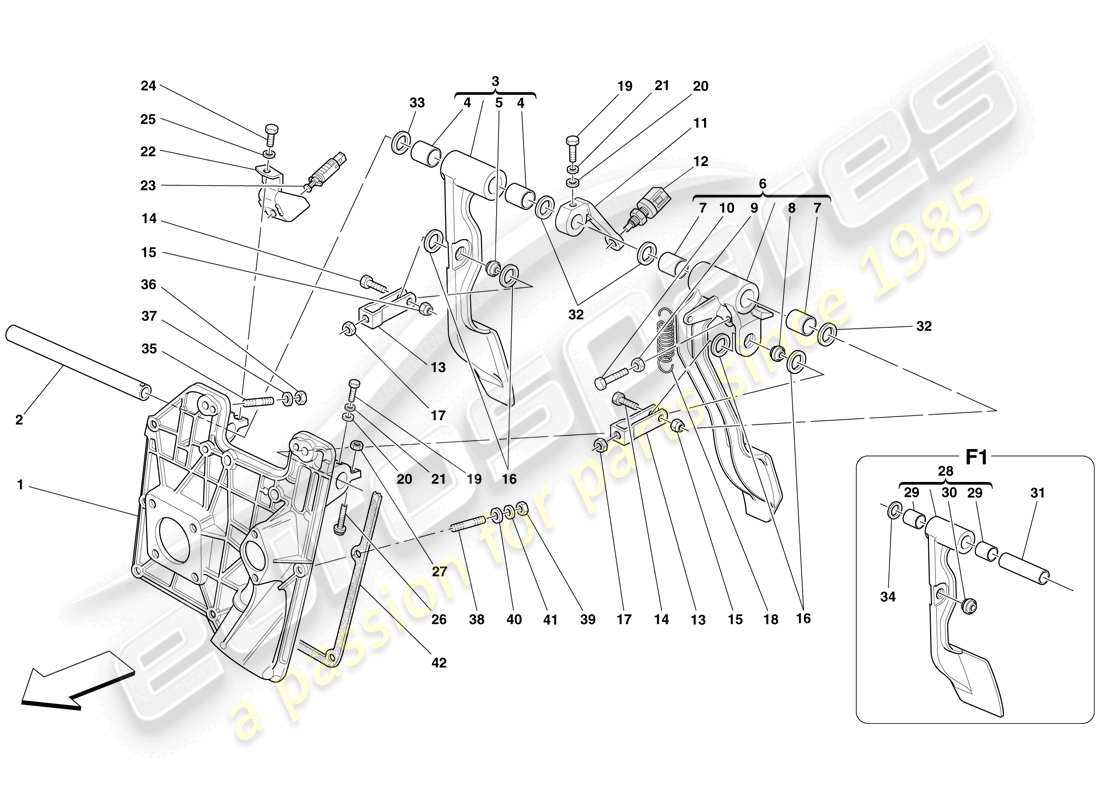

Ferrari F430 Spider (Europe) PEDAL BOARD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
176464
MONTAGE DU PÉDALIER
-Applicable pour F1 boîte de vitesses-
depuis
£472,50
depuis
£472,50
#
001
MPN:
241502
MONTAGE DU PÉDALIER
-Pas pour la boîte de vitesses F1-
depuis
£781,63
depuis
£781,63
#
002
MPN:
176466
GOUPILLE DE MONTAGE DE LA PÉDALE
depuis
£88,42
depuis
£88,42
#
003
MPN:
180558
PÉDALE DE FREIN COMPLÈTE
-Pas pour la boîte de vitesses F1-
depuis
£385,44
depuis
£385,44
Cette pièce remplace le numéro de pièce 176473
#
004
MPN:
103163
DOUILLE AUTOLUBRIFIANTE
-Pas pour la boîte de vitesses F1-
depuis
£2,83
depuis
£2,83
#
005
MPN:
176475
ROTULE
-Pas pour la boîte de vitesses F1-
depuis
£102,72
depuis
£102,72
#
006
MPN:
180559
PÉDALE D'EMBRAYAGE COMPLÈTE
-Pas pour la boîte de vitesses F1-
depuis
£588,98
depuis
£588,98
Cette pièce remplace le numéro de pièce 176519
#
007
MPN:
103163
DOUILLE AUTOLUBRIFIANTE
-Pas pour la boîte de vitesses F1-
depuis
£2,83
depuis
£2,83
#
008
MPN:
176475
ROTULE
-Pas pour la boîte de vitesses F1-
depuis
£102,72
depuis
£102,72
#
009
MPN:
16102314
NOIX
-Pas pour la boîte de vitesses F1-
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 16102311 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
010
MPN:
187014
VIS DE RÉGLAGE DE LA PÉDALE
-Pas pour la boîte de vitesses F1-
depuis
£23,60
depuis
£23,60
Cette pièce remplace la pièce numéro 144011 que nous avons en stock
#
011
MPN:
180516
MONTAGE CENTRAL
-Pas pour la boîte de vitesses F1-
depuis
£187,44
depuis
£187,44
#
012
MPN:
133555
INTERRUPTEUR À BOUTON-POUSSOIR
-Pas pour la boîte de vitesses F1-
depuis
£18,60
depuis
£18,60
#
013
MPN:
176471
FOURCHETTE
-Standard- -Pas pour la boîte de vitesses F1-
depuis
£60,71
depuis
£60,71
#
013
MPN:
176471
FOURCHETTE
-Standard- -Applicable pour F1 boîte de vitesses-
depuis
£60,71
depuis
£60,71
#
013
MPN:
199754
FOURCHETTE
-En option- -Version avec freins CCM- -Pas pour boîte de vitesses F1-
depuis
£48,08
depuis
£48,08
#
013
MPN:
199754
FOURCHETTE
-En option- -Version avec freins CCM- -Applicable pour boîte de vitesses F1-
depuis
£48,08
depuis
£48,08
#
014
MPN:
16043724
VIS
-Pas pour la boîte de vitesses F1-
depuis
£0,71
depuis
£0,71
Cette pièce remplace la pièce numéro 16043721 que nous avons en stock
#
014
MPN:
16043724
VIS
-Applicable pour F1 boîte de vitesses-
depuis
£0,71
depuis
£0,71
Cette pièce remplace la pièce numéro 16043721 que nous avons en stock
#
015
MPN:
147985
NOIX
-Pas pour la boîte de vitesses F1-
depuis
£0,54
depuis
£0,54
#
015
MPN:
147985
NOIX
-Applicable pour F1 boîte de vitesses-
depuis
£0,54
depuis
£0,54
#
016
MPN:
176522
Rondelle EN PLASTIQUE
-Pas pour la boîte de vitesses F1-
depuis
£14,07
depuis
£14,07
#
016
MPN:
176522
Rondelle EN PLASTIQUE
-Applicable pour F1 boîte de vitesses-
depuis
£14,07
depuis
£14,07
#
017
MPN:
16102314
NOIX
-Pas pour la boîte de vitesses F1-
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 16102311 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
017
MPN:
16102314
NOIX
-Applicable pour F1 boîte de vitesses-
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 16102311 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
018
MPN:
101305
RESSORT DE RAPPEL DE PÉDALE
-Pas pour la boîte de vitesses F1-
depuis
£8,07
depuis
£8,07
Cette pièce remplace le numéro de pièce 660343
#
019
MPN:
10902424
VIS
depuis
£0,53
depuis
£0,53
Cette pièce remplace la pièce numéro 10902324 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
020
MPN:
10519424
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace la pièce numéro 10519401 que nous avons en stock
- et 3 plus. Cliquez pour voir les détails
#
021
MPN:
127494
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 10516470
- et 4 plus. Cliquez pour voir les détails
#
022
MPN:
183818
MONTAGE DU COMMUTATEUR
-N'est plus fourni- -Remplacé par 218606-
depuis
£58,89
depuis
£58,89
#
022
MPN:
218606
MONTAGE DU COMMUTATEUR
-Applicable pour interrupteur 183433 réf. 23-
Remplacement
Remplacement
#
022
MPN:
219558
MONTAGE DU COMMUTATEUR
-Applicable pour interrupteur 201957 réf. 23-
depuis
£109,48
depuis
£109,48
Cette pièce remplace le numéro de pièce 218606
#
023
MPN:
183433
INTERRUPTEUR À BOUTON-POUSSOIR
-Applicable pour la monture 218606 réf. 22-
Remplacement
Remplacement
#
023
MPN:
201957
INTERRUPTEUR À BOUTON-POUSSOIR
-Applicable pour la monture 219558 réf. 22-
depuis
£13,11
depuis
£13,11
Cette pièce remplace le numéro de pièce 187869
- et 4 plus. Cliquez pour voir les détails
#
024
MPN:
16043224
VIS
depuis
£0,53
depuis
£0,53
#
025
MPN:
106852
Rondelle
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 10516670 que nous avons en stock
- et 2 plus. Cliquez pour voir les détails
#
026
MPN:
187014
VIS DE RÉGLAGE DE LA PÉDALE
-Pas pour la boîte de vitesses F1-
depuis
£23,60
depuis
£23,60
Cette pièce remplace la pièce numéro 144011 que nous avons en stock
#
027
MPN:
16102314
NOIX
-Pas pour la boîte de vitesses F1-
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 16102311 que nous avons en stock
- et 1 plus. Cliquez pour voir les détails
#
028
MPN:
180560
PÉDALE DE FREIN COMPLÈTE
-Applicable pour F1 boîte de vitesses-
depuis
£211,99
depuis
£211,99
Cette pièce remplace le numéro de pièce 176910
- et 1 plus. Cliquez pour voir les détails
#
029
MPN:
103163
DOUILLE AUTOLUBRIFIANTE
-Applicable pour F1 boîte de vitesses-
depuis
£2,83
depuis
£2,83
#
030
MPN:
176475
ROTULE
-Applicable pour F1 boîte de vitesses-
depuis
£102,72
depuis
£102,72
#
031
MPN:
176918
CALE
-Applicable pour F1 boîte de vitesses-
depuis
£40,13
depuis
£40,13
#
032
MPN:
113836
Rondelle
-Ème. 1.4 mm- -Pas pour F1 boîte de vitesses-
depuis
£2,30
depuis
£2,30
#
033
MPN:
106083
Rondelle
-Ème. 1 mm- -Pas pour F1 boîte de vitesses-
depuis
£0,71
depuis
£0,71
#
033
MPN:
113833
Rondelle
-Ème. 1.1 mm- -Installé si nécessaire- -Pas pour la boîte de vitesses F1-
depuis
£1,84
depuis
£1,84
#
033
MPN:
113834
Rondelle
-Ème. 1.2 mm- -Installé si nécessaire- -Pas pour la boîte de vitesses F1-
depuis
£2,07
depuis
£2,07
#
033
MPN:
113835
Rondelle
-Ème. 1.3 mm- -Installé si nécessaire- -Pas pour la boîte de vitesses F1-
depuis
£1,84
depuis
£1,84
#
033
MPN:
113836
Rondelle
-Ème. 1.4 mm- -Installé si nécessaire- -Pas pour la boîte de vitesses F1-
depuis
£2,30
depuis
£2,30
#
034
MPN:
113834
Rondelle
-Ème. 1.2 mm- -Installé si nécessaire- -Applicable pour boîte de vitesses F1-
depuis
£2,07
depuis
£2,07
#
034
MPN:
113835
Rondelle
-Ème. 1.3 mm- -Installé si nécessaire- -Applicable pour boîte de vitesses F1-
depuis
£1,84
depuis
£1,84
#
034
MPN:
113836
Rondelle
-Ème. 1.4 mm- -Installé si nécessaire- -Applicable pour boîte de vitesses F1-
depuis
£2,30
depuis
£2,30
#
034
MPN:
178340
Rondelle
-Applicable pour F1 boîte de vitesses-
depuis
£2,37
depuis
£2,37
#
035
MPN:
13516924
GOUJON
depuis
£1,30
depuis
£1,30
Cette pièce remplace le numéro de pièce 13516921
#
036
MPN:
104030
NOIX
depuis
£0,52
depuis
£0,52
Cette pièce remplace le numéro de pièce 16104125
#
037
MPN:
12638524
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12638501
- et 2 plus. Cliquez pour voir les détails
#
038
MPN:
13517024
GOUJON
depuis
£0,53
depuis
£0,53
#
039
MPN:
16102377
NOIX
depuis
£1,15
depuis
£1,15
#
040
MPN:
13550321
Rondelle
depuis
£0,53
depuis
£0,53
#
041
MPN:
12601374
Rondelle
depuis
£0,54
depuis
£0,54
Cette pièce remplace le numéro de pièce 10615474
- et 6 plus. Cliquez pour voir les détails
#
042
MPN:
176524
JOINT DE MONTAGE DU PÉDALIER
depuis
£15,65
depuis
£15,65
