0149 - SYSTÈME CA

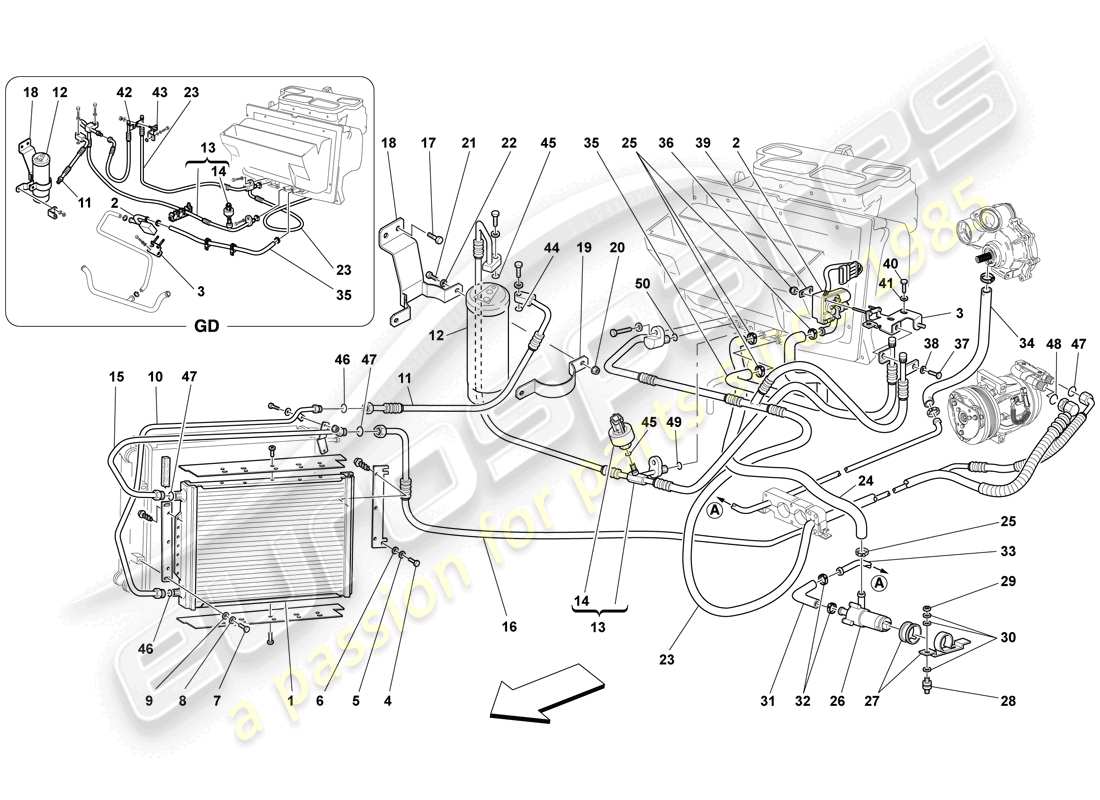

Ferrari F430 Spider (Europe) AC SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 200340
CONDENSEUR CA
depuis £407,27
depuis £407,27
# 002
MPN: 65066400
VANNE TGK
depuis £184,85
depuis £184,85
# 003
MPN: 66150300
SUPPORT DE FIXATION DE VALVE
-Pas pour GD-
depuis £13,20
depuis £13,20
Cette pièce remplace le numéro de pièce 81035400
# 003
MPN: 68643100
SUPPORT DE FIXATION DE VALVE
-Applicable pour GD-
depuis £11,31
depuis £11,31
# 004
MPN: 10902124
VIS
-L. 14 mm-
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 10902111 - et 1 plus. Cliquez pour voir les détails
# 005
MPN: 12601274
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 006
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 007
MPN: 60909500
VIS
depuis £1,22
depuis £1,22
# 008
MPN: 12601274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12601221 - et 5 plus. Cliquez pour voir les détails
# 009
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 010
MPN: 67750600
TUYAU D'ÉCHAPPEMENT EN MÉTAL
-N'est plus fourni- -Remplacé par 80668700-
Remplacement
Remplacement
# 010
MPN: 80668700
TUYAU D'ÉCHAPPEMENT EN MÉTAL
depuis £185,02
depuis £185,02
Cette pièce remplace le numéro de pièce 67750600
# 011
MPN: 67750800
TUYAU DU CONDENSEUR AU FILTRE
depuis £39,45
depuis £39,45
# 012
MPN: 67085100

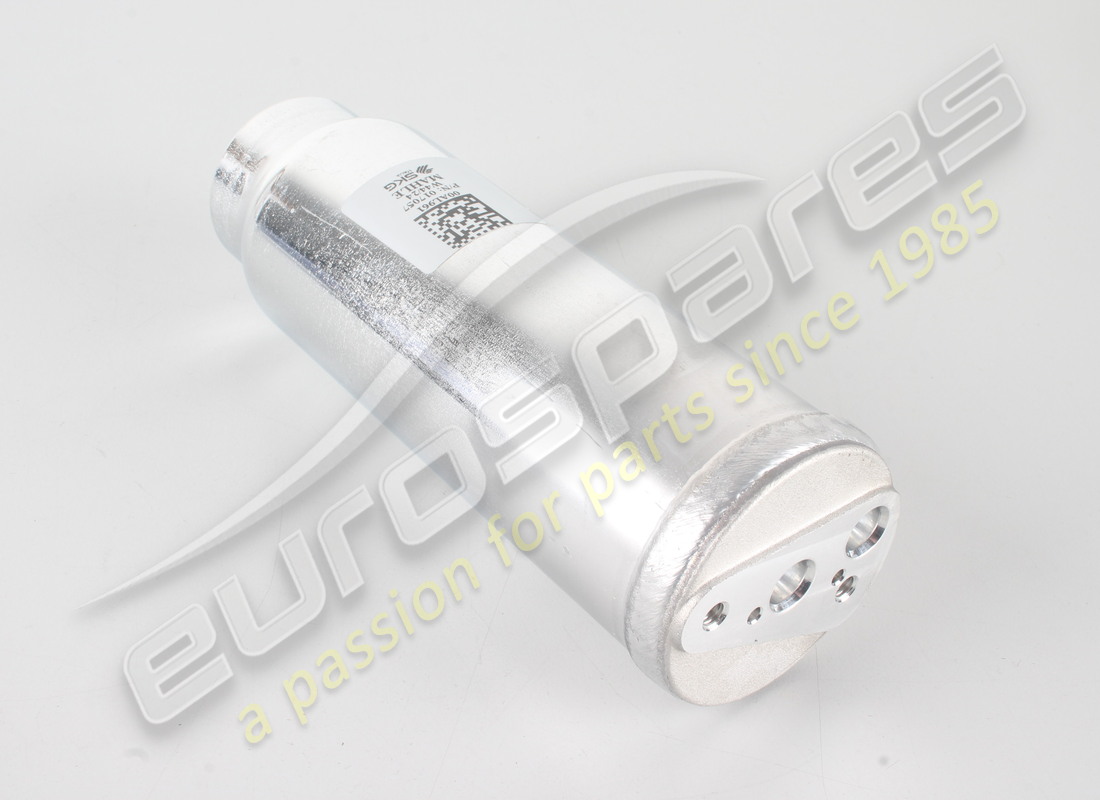

FILTRE À GAZ
depuis £17,93
depuis £17,93
Cette pièce remplace le numéro de pièce 82195800 - et 19 plus. Cliquez pour voir les détails
# 013
MPN: 67750900
TUYAU DU FILTRE À L'UNITÉ AC
-Pas pour GD-
depuis £218,01
depuis £218,01
# 013
MPN: 68640900
TUYAU DU FILTRE À L'UNITÉ AC
-Applicable pour GD-
depuis £234,02
depuis £234,02
# 014
MPN: 65628200
PRESSOSTAT
depuis £95,82
depuis £95,82
# 015
MPN: 67750500
TUYAU MÉTALLIQUE D'ADMISSION
depuis £245,38
depuis £245,38
# 016
MPN: 67750400
TUYAU SOUS CAISSE
depuis £134,96
depuis £134,96
Cette pièce remplace la pièce numéro 67750700 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 017
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 018
MPN: 67942300
support
Remplacement
Remplacement
# 019
MPN: 67942400
ANNEAU
Remplacement
Remplacement
# 020
MPN: 14098700
NOIX
depuis £0,71
depuis £0,71
# 021
MPN: 68721400
VIS
depuis £0,56
depuis £0,56
# 022
MPN: 12644424
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12644401 - et 1 plus. Cliquez pour voir les détails
# 023
MPN: 67750300
TUYAU DE L'UNITÉ DE CLIMATISATION AU COMPRESSEUR
-Pas pour GD-
depuis £214,35
depuis £214,35
# 023
MPN: 68640800
TUYAU DE L'UNITÉ DE CLIMATISATION AU COMPRESSEUR
-Applicable pour GD-
depuis £129,77
depuis £129,77
# 024
MPN: 68165800
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Pas pour GD- -N'est plus fourni- -Remplacé par 69741700-
Remplacement
Remplacement
# 024
MPN: 68641000
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Applicable pour GD-
depuis £51,90
depuis £51,90
# 024
MPN: 69741700
TUYAU DE LA POMPE À PRESSION MINIMALE À L'UNITÉ AC
-Pas pour GD-
depuis £27,47
depuis £27,47
Cette pièce remplace le numéro de pièce 68165800
# 025
MPN: 13000390
COLLIER À VIS
depuis £0,51
depuis £0,51
Cette pièce remplace le numéro de pièce 12179590 - et 1 plus. Cliquez pour voir les détails
# 026
MPN: 65460300
POMPE MINIMALE
depuis £143,39
depuis £143,39
Cette pièce remplace le numéro de pièce 70000900 - et 5 plus. Cliquez pour voir les détails
# 027
MPN: 68018300
SUPPORT COMPLET
depuis £19,43
depuis £19,43
# 028
MPN: 195373
AMORTISSEUR DE VIBRATIONS
depuis £10,08
depuis £10,08
# 029
MPN: 15896214
NOIX
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 15896211
# 030
MPN: 10571570
Rondelle
depuis £0,91
depuis £0,91
# 031
MPN: 65460700
TUYAU DU TUYAU DE SOUS-CASSE À LA POMPE À PRESSION MINIMALE
depuis £30,10
depuis £30,10
# 032
MPN: 13000490
COLLIER À VIS
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 10169090 - et 3 plus. Cliquez pour voir les détails
# 033
MPN: 68393000
TUYAU D'EAU SOUS-CASSE
depuis £72,67
depuis £72,67
# 034
MPN: 68237600
TUYAU DE LA POMPE AU TUYAU DE SOUS-CASSE
depuis £18,16
depuis £18,16
Cette pièce remplace le numéro de pièce 68145500 - et 1 plus. Cliquez pour voir les détails
# 035
MPN: 65231700
TUYAU DU CHAUFFAGE AC À LA VANNE TGK
-Pas pour GD-
depuis £10,37
depuis £10,37
# 035
MPN: 68641100
TUYAU DU CHAUFFAGE AC À LA VANNE TGK
-Applicable pour GD-
depuis £14,01
depuis £14,01
# 036
MPN: 62790300
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574011 - et 1 plus. Cliquez pour voir les détails
# 037
MPN: 10977524
VIS
depuis £0,53
depuis £0,53
# 038
MPN: 11188079
Rondelle
depuis £0,71
depuis £0,71
# 039
MPN: 65929400
PLAQUE
depuis £1,68
depuis £1,68
# 040
MPN: 10902224
VIS
depuis £0,53
depuis £0,53
# 041
MPN: 11193274
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193279 que nous avons en stock
# 042
MPN: 68863200
TUBE DE RACCORDEMENT DU FILTRE DE CHARGE CA
-Applicable pour GD-
depuis £45,16
depuis £45,16
# 043
MPN: 212340
support
-Applicable pour GD-
depuis £11,31
depuis £11,31
# 044
MPN: 68392000
joint
depuis £4,90
depuis £4,90
# 045
MPN: 68392100
joint
depuis £2,90
depuis £2,90
# 046
MPN: 66309300
joint
depuis £0,91
depuis £0,91
Cette pièce remplace la pièce numéro 175835 que nous avons en stock
# 047
MPN: 66309400
joint
depuis £10,28
depuis £10,28
# 048
MPN: 66309500
joint
depuis £10,28
depuis £10,28
# 049
MPN: 66309700
joint
depuis £6,84
depuis £6,84
# 050
MPN: 66309800
joint
depuis £2,58
depuis £2,58
-part-diagram-0150.webp "FERRARI F430 SPIDER (EUROPE) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME D'AMPLIFICATEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME HI-FI BOSE HAUTE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI F430 SPIDER (EUROPE) KIT ANTIDÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI F430 SPIDER (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F430 SPIDER (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F430 SPIDER (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F430 SPIDER (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F430 SPIDER (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F430 SPIDER (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F430 SPIDER (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F430 SPIDER (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F430 SPIDER (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F430 SPIDER (EUROPE) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F430 SPIDER (EUROPE) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F430 SPIDER (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F430 SPIDER (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F430 SPIDER (EUROPE) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F430 SPIDER (EUROPE) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME D'ÉCHAPPEMENT DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F430 SPIDER (EUROPE) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F430 SPIDER (EUROPE) RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F430 SPIDER (EUROPE) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F430 SPIDER (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F430 SPIDER (EUROPE) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F430 SPIDER (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F430 SPIDER (EUROPE) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F430 SPIDER (EUROPE) F1 COMMANDE HYDRAULIQUE DE BOÎTE DE VITESSES ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F430 SPIDER (EUROPE) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F430 SPIDER (EUROPE) BOÎTE DE VITESSES - COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F430 SPIDER (EUROPE) ENGRENAGES D'ARBRE PRIMAIRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F430 SPIDER (EUROPE) ENGRENAGES D'ARBRE SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F430 SPIDER (EUROPE) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F430 SPIDER (EUROPE) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F430 SPIDER (EUROPE) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F430 SPIDER (EUROPE) COMMANDES HYDRAULIQUES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F430 SPIDER (EUROPE) ETRIERS DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F430 SPIDER (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F430 SPIDER (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE ET BOBINE SERPENTINE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F430 SPIDER (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F430 SPIDER (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F430 SPIDER (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F430 SPIDER (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F430 SPIDER (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F430 SPIDER (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI F430 SPIDER (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI F430 SPIDER (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI F430 SPIDER (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI F430 SPIDER (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI F430 SPIDER (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI F430 SPIDER (EUROPE) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI F430 SPIDER (EUROPE) ROUE DE SECOURS ET OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F430 SPIDER (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F430 SPIDER (EUROPE) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F430 SPIDER (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F430 SPIDER (EUROPE) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F430 SPIDER (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F430 SPIDER (EUROPE) CHÂSSIS - SOUS-ENSEMBLES D'ÉLÉMENTS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F430 SPIDER (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F430 SPIDER (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F430 SPIDER (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F430 SPIDER (EUROPE) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F430 SPIDER (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F430 SPIDER (EUROPE) TOILE DE TOIT - JOINTS - MOULURES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F430 SPIDER (EUROPE) GARNITURE DE TOIT ET BAIGNOIRE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F430 SPIDER (EUROPE) LIENS DE TOIT ET MÉCANISME SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F430 SPIDER (EUROPE) LOQUET DE TOIT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F430 SPIDER (EUROPE) CINÉMATIQUE DE LA TOITURE - PARTIE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F430 SPIDER (EUROPE) CINÉMATIQUE DE LA TOITURE - PARTIE INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F430 SPIDER (EUROPE) COMMANDE DE TOIT ET VOLETS SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F430 SPIDER (EUROPE) MICROCOMMUTATEURS DE TOIT ET ECU SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME HYDRAULIQUE ET UNITÉ DE POMPE ÉLECTROHYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F430 SPIDER (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F430 SPIDER (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F430 SPIDER (EUROPE) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F430 SPIDER (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F430 SPIDER (EUROPE) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F430 SPIDER (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F430 SPIDER (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F430 SPIDER (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F430 SPIDER (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F430 SPIDER (EUROPE) SIÈGE AVANT MANUEL - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F430 SPIDER (EUROPE) SIÈGE ÉLECTRIQUE - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F430 SPIDER (EUROPE) SIÈGE ÉLECTRIQUE - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F430 SPIDER (EUROPE) SIÈGE DE COURSE - EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F430 SPIDER (EUROPE) SIÈGE DE COURSE - EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F430 SPIDER (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F430 SPIDER (EUROPE) COMPARTIMENT DE RANGEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F430 SPIDER (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F430 SPIDER (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F430 SPIDER (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F430 SPIDER (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F430 SPIDER (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI F430 SPIDER (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI F430 SPIDER (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI F430 SPIDER (EUROPE) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI F430 SPIDER (EUROPE) CALCULATEURS D'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI F430 SPIDER (EUROPE) ECU ET CAPTEURS DANS LE COMPARTIMENT AVANT ET LE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI F430 SPIDER (EUROPE) CALCULATEURS D'HABITACLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI F430 SPIDER (EUROPE) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI F430 SPIDER (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
