0048 - roues

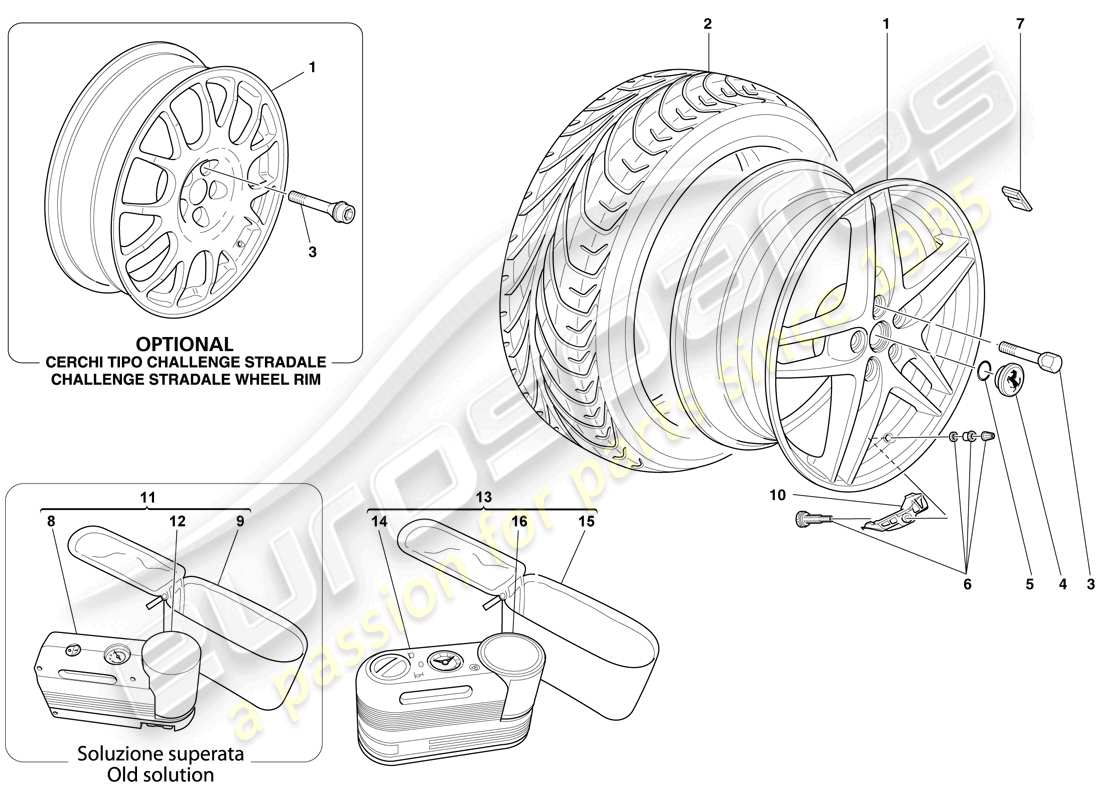

Ferrari F430 Spider (RHD) WHEELS Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 194265
JANTE DE ROUE AVANT
-Standard-
depuis £465,00
depuis £465,00
# 001
MPN: 194266
JANTE ARRIÈRE
-Standard-
depuis £703,96
depuis £703,96
# 001
MPN: 195392
JANTE DE ROUE AVANT
-Roues de type Challenge- -En option- -Pas pour les véhicules avec TPMS- -N'est plus fourni- -Remplacé par 239652-
Remplacement
Remplacement
# 001
MPN: 195393
JANTE ARRIÈRE
-Roues de type Challenge- -En option- -Pas pour les véhicules avec TPMS- -N'est plus fourni- -Remplacé par 239654-
depuis £820,88
depuis £820,88
# 001
MPN: 217480
JANTE DE ROUE AVANT
-En option- - roues brunies- -Pas pour les véhicules avec TPMS-
depuis £1 373,99
depuis £1 373,99
# 001
MPN: 217481
JANTE ARRIÈRE
-En option- -roues brunies- -Pas pour les véhicules avec TPMS-
depuis £708,42
depuis £708,42
# 001
MPN: 217482
JANTE DE ROUE AVANT
-Billes polies- -En option- -Applicable aux véhicules TPMS-
depuis £472,27
depuis £472,27
# 001
MPN: 217483
JANTE ARRIÈRE
-Billes polies- -En option- -Applicable aux véhicules TPMS-
depuis £889,91
depuis £889,91
# 001
MPN: 221905
JANTE DE ROUE AVANT
-Jantes peintes de série en gris mercure- -En option-
depuis £1 256,09
depuis £1 256,09
# 001
MPN: 221906
JANTE ARRIÈRE
-Jantes peintes de série en gris mercure- -En option-
depuis £2 006,81
depuis £2 006,81
# 001
MPN: 233536
JANTE DE ROUE AVANT
-Billes polies- -Roues de type Challenge- -En option- -Pas pour les véhicules avec TPMS- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 233537
JANTE ARRIÈRE
-Billes polies- -Roues de type Challenge- -En option- -Pas pour les véhicules avec TPMS- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 001
MPN: 239652
JANTE DE ROUE AVANT
-Roues de type Challenge- -En option-
depuis £2 748,56
depuis £2 748,56
Cette pièce remplace le numéro de pièce 195392
# 001
MPN: 239654
JANTE ARRIÈRE
-Roues de type Challenge- -En option-
depuis £1 251,44
depuis £1 251,44
Cette pièce remplace la pièce numéro 195393 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 001
MPN: 239705
JANTE DE ROUE AVANT
-Ball Poli- -Roues de type Challenge- -Facultatif- -Applicable après épuisement de 233536-
depuis £2 193,95
depuis £2 193,95
Cette pièce remplace le numéro de pièce 233536
# 001
MPN: 239706
JANTE ARRIÈRE
-Ball Poli- -Roues de type Challenge- -Facultatif- -Applicable après épuisement de 233537-
depuis £1 517,68
depuis £1 517,68
Cette pièce remplace le numéro de pièce 233537
# 002
-
PNEU AVANT
# 002
-
PNEU ARRIÈRE
# 003
MPN: 181291
GOUJON DE ROUE
-Standard- -Applicable jusqu'au Ass. N° 66167- -Applicable jusqu'à épuisement-
depuis £25,20
depuis £25,20
# 003
MPN: 192724
GOUJON DE ROUE
-Standard- -Applicable à partir d'Ass. Non. 66168- -Applicable après épuisement de 181291- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 003
MPN: 206274
GOUJON DE ROUE
-Titane- -Applicable aux roues de type Challenge- -En option-
depuis £66,51
depuis £66,51
Cette pièce remplace la pièce numéro 196366 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 003
MPN: 247702
GOUJON DE ROUE
-Standard- -Après épuisement, commander le kit P/N 70006039 et remplacer tous les goujons- -Applicable à partir de Ass. Non. 66168- -Applicable après épuisement de 192724- -Applicable jusqu'à épuisement-
depuis £7,50
depuis £7,50
Cette pièce remplace le numéro de pièce 192724 - et 2 plus. Cliquez pour voir les détails
# 003
MPN: 70006039
KIT DE BOULONS DE ROUE
-Standard-
depuis £300,56
depuis £300,56
# 004
MPN: 108947

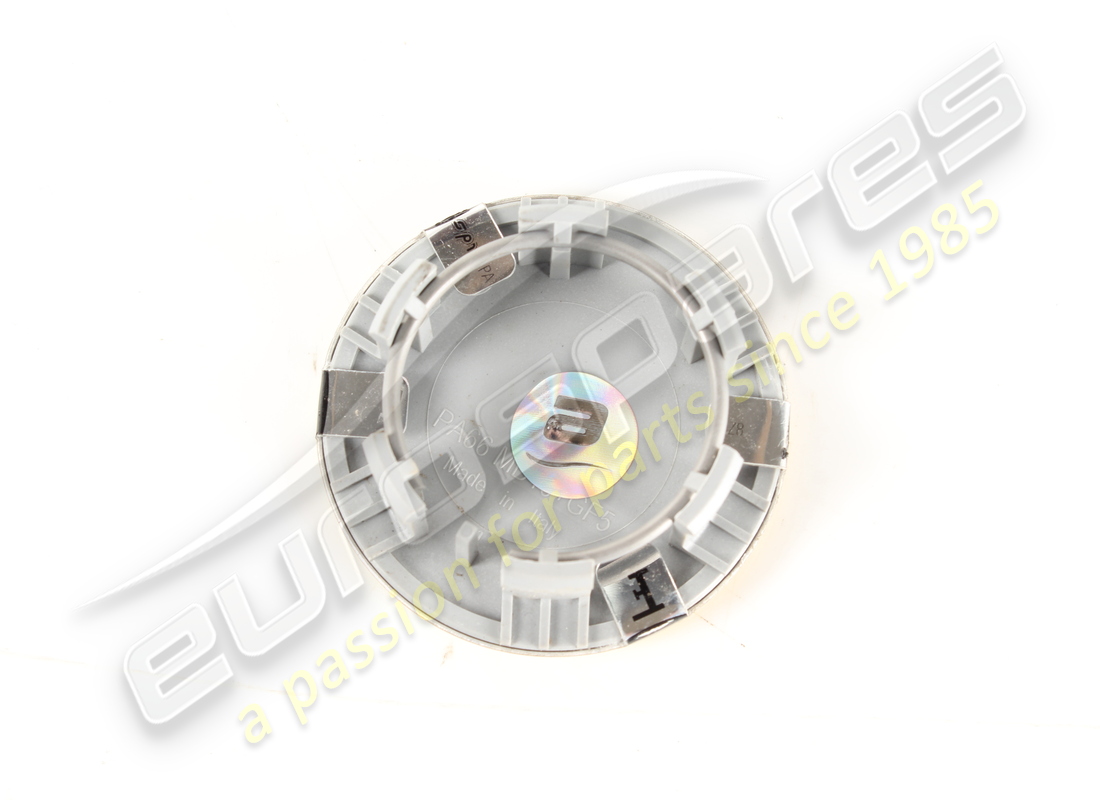

ENJOLIVEUR
-N'est plus fourni- -Remplacé par 226245-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 108945
# 004
MPN: 226245
ENJOLIVEUR
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 108947
# 004
MPN: 340066
ENJOLIVEUR
-Applicable après épuisement de 226245-
depuis £5,36
depuis £5,36
Cette pièce remplace le numéro de pièce 226245 - et 3 plus. Cliquez pour voir les détails
# 005
MPN: 120065
JOINT TORIQUE
-N'est plus fourni-
depuis £0,82
depuis £0,82
# 006
MPN: 174166
SOUPAPE
-Pas pour les véhicules avec TPMS- -Applicable aux États-Unis- -Applicable jusqu'à Ass. Non : 73780-
depuis £5,20
depuis £5,20
Cette pièce remplace le numéro de pièce 105069 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 174166
SOUPAPE
-Pas pour les véhicules avec TPMS- -Applicable pour CDN- -Applicable jusqu'à Ass. Non : 75816-
depuis £5,20
depuis £5,20
Cette pièce remplace le numéro de pièce 105069 - et 1 plus. Cliquez pour voir les détails
# 006
MPN: 185328
SOUPAPE
-Applicable aux véhicules TPMS-
depuis £10,31
depuis £10,31
# 007
MPN: 192934
CONTREPOIDS
-Remplacé par 212174 et 212175- -N'est plus fourni-
depuis £2,32
depuis £2,32
Cette pièce remplace le numéro de pièce 155302 - et 1 plus. Cliquez pour voir les détails
# 007
MPN: 212174
CONTREPOIDS
-5 g-
depuis £2,42
depuis £2,42
# 007
MPN: 212175
CONTREPOIDS
-10 g-
depuis £2,75
depuis £2,75
# 008
MPN: 215486
KIT DE RÉPARATION DE PNEUS
-Solution obsolète-
Remplacement
Remplacement
# 009
MPN: 68926700
CAS
-Solution obsolète-
Remplacement
Remplacement
# 010
MPN: 185189
CAPTEUR DE PRESSION DES PNEUS
-En option- -Applicable pour les véhicules TPMS- -Pas pour J- -Applicable jusqu'à Ass. N° 72783- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 010
MPN: 199418
CAPTEUR DE PRESSION DES PNEUS
-Applicable pour J- -N'est plus fourni- -Remplacé par 224548-
Remplacement
Remplacement
# 010
MPN: 224548
CAPTEUR DE PRESSION DES PNEUS
-Applicable pour J- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 185327 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 224549
CAPTEUR DE PRESSION DES PNEUS
-Facultatif- -Applicable pour les véhicules TPMS- -Applicable pour les États-Unis- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 73780- -Applicable après épuisement de 185189- -Applicable jusqu'à épuisement-
depuis £57,75
depuis £57,75
Cette pièce remplace le numéro de pièce 185189 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 224549
CAPTEUR DE PRESSION DES PNEUS
-En option- -Applicable pour les véhicules TPMS- -Applicable pour CDN- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 75816- -Applicable après épuisement de 185189- -Applicable jusqu'à épuisement-
depuis £57,75
depuis £57,75
Cette pièce remplace le numéro de pièce 185189 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 224549
CAPTEUR DE PRESSION DES PNEUS
-Facultatif- -Applicable aux véhicules TPMS- -Pas pour les États-Unis, CDN, J- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 84422- -Applicable après épuisement de 185189- -Applicable jusqu'à épuisement-
depuis £57,75
depuis £57,75
Cette pièce remplace le numéro de pièce 185189 - et 1 plus. Cliquez pour voir les détails
# 010
MPN: 239298
CAPTEUR DE PRESSION DES PNEUS
-Facultatif- -Applicable pour les véhicules TPMS- -Applicable pour USA, CDN, J- -Applicable à partir d'Ass. Non : 84423-
Remplacement
Remplacement
# 010
MPN: 239298
CAPTEUR DE PRESSION DES PNEUS
-Facultatif- -Applicable pour les véhicules TPMS- -Applicable pour les États-Unis- -Applicable à partir d'Ass. Non : 73781-
Remplacement
Remplacement
# 010
MPN: 239298
CAPTEUR DE PRESSION DES PNEUS
-En option- -Applicable pour les véhicules TPMS- -Applicable pour CDN- -Applicable à partir d'Ass. Non : 75817-
Remplacement
Remplacement
# 010
MPN: 312450
CAPTEUR DE PRESSION DES PNEUS 433 MHZ
-Facultatif- -Applicable pour les véhicules TPMS- -Applicable pour les États-Unis- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 73780- -Applicable après épuisement de 224549-
depuis £92,17
depuis £92,17
Cette pièce remplace la pièce numéro 224549 que nous avons en stock
# 010
MPN: 312450
CAPTEUR DE PRESSION DES PNEUS 433 MHZ
-En option- -Applicable pour les véhicules TPMS- -Applicable pour CDN- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 75816- -Applicable après épuisement de 224549-
depuis £92,17
depuis £92,17
Cette pièce remplace la pièce numéro 224549 que nous avons en stock
# 010
MPN: 312450
CAPTEUR DE PRESSION DES PNEUS 433 MHZ
-Facultatif- -Applicable aux véhicules TPMS- -Pas pour les États-Unis, CDN, J- -Applicable à partir d'Ass. N° 72784 jusqu'à Ass. Non. 84422- -Applicable après épuisement de 224549-
depuis £92,17
depuis £92,17
Cette pièce remplace la pièce numéro 224549 que nous avons en stock
# 010
MPN: 312451
CAPTEURS DE PRESSION DES PNEUS 315 MHZ
-Applicable pour J- -Applicable après épuisement de 224548-
depuis £91,79
depuis £91,79
Cette pièce remplace le numéro de pièce 224548
# 011
MPN: 68926600
KIT COMPLET DE RÉPARATION DE PNEUS
-Solution obsolète-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 152367 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 012
MPN: 220754
BOUTEILLE DE RECHARGE KIT DE RÉPARATION
-Solution obsolète-
depuis £63,48
depuis £63,48
Cette pièce remplace le numéro de pièce 215486
# 013
MPN: 244704
KIT COMPLET DE RÉPARATION DE PNEUS
depuis £204,60
depuis £204,60
Cette pièce remplace le numéro de pièce 68926600
# 014
MPN: 244702
KIT DE RÉPARATION DE PNEUS
depuis £209,45
depuis £209,45
# 015
MPN: 244703
CAS
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 015
MPN: 281610
CAS
-Applicable après épuisement de 244703-
depuis £74,55
depuis £74,55
Cette pièce remplace le numéro de pièce 244703
# 016
MPN: 253894
BOUTEILLE DE RECHARGE KIT DE RÉPARATION
depuis £78,28
depuis £78,28
-part-diagram-0049.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0050.webp "FERRARI F430 SPIDER (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0051.webp "FERRARI F430 SPIDER (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0052.webp "FERRARI F430 SPIDER (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0053.webp "FERRARI F430 SPIDER (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0054.webp "FERRARI F430 SPIDER (RHD) DOCUMENTATION ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0055.webp "FERRARI F430 SPIDER (RHD) ROUE DE SECOURS ET OUTILS SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI F430 SPIDER (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI F430 SPIDER (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI F430 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI F430 SPIDER (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI F430 SPIDER (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI F430 SPIDER (RHD) CHÂSSIS - SOUS-ENSEMBLES D'ÉLÉMENTS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI F430 SPIDER (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI F430 SPIDER (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI F430 SPIDER (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI F430 SPIDER (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI F430 SPIDER (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI F430 SPIDER (RHD) TOILE DE TOIT - JOINTS - MOULURES SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI F430 SPIDER (RHD) GARNITURE DE TOIT ET BAIGNOIRE SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI F430 SPIDER (RHD) LIENS DE TOIT ET MÉCANISME SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI F430 SPIDER (RHD) LOQUET DE TOIT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI F430 SPIDER (RHD) CINÉMATIQUE DE LA TOITURE - PARTIE SUPÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI F430 SPIDER (RHD) CINÉMATIQUE DE LA TOITURE - PARTIE INFÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI F430 SPIDER (RHD) COMMANDE DE TOIT ET VOLETS SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI F430 SPIDER (RHD) MICROCOMMUTATEURS DE TOIT ET ECU SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI F430 SPIDER (RHD) SYSTÈME HYDRAULIQUE ET UNITÉ DE POMPE ÉLECTROHYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI F430 SPIDER (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI F430 SPIDER (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI F430 SPIDER (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI F430 SPIDER (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI F430 SPIDER (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI F430 SPIDER (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI F430 SPIDER (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI F430 SPIDER (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI F430 SPIDER (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI F430 SPIDER (RHD) SIÈGE AVANT MANUEL - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI F430 SPIDER (RHD) SIÈGE ÉLECTRIQUE - CEINTURES DE SÉCURITÉ SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI F430 SPIDER (RHD) SIÈGE ÉLECTRIQUE - GUIDES ET MÉCANISMES DE RÉGLAGE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI F430 SPIDER (RHD) SIÈGE DE COURSE - EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI F430 SPIDER (RHD) SIÈGE DE COURSE - EN OPTION SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI F430 SPIDER (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI F430 SPIDER (RHD) COMPARTIMENT DE RANGEMENT ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI F430 SPIDER (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0137.webp "FERRARI F430 SPIDER (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0138.webp "FERRARI F430 SPIDER (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0139.webp "FERRARI F430 SPIDER (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0140.webp "FERRARI F430 SPIDER (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0141.webp "FERRARI F430 SPIDER (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0142.webp "FERRARI F430 SPIDER (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0143.webp "FERRARI F430 SPIDER (RHD) SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0144.webp "FERRARI F430 SPIDER (RHD) CALCULATEURS D'HABITACLE AVANT SCHÉMA DES PIÈCES")
-part-diagram-0145.webp "FERRARI F430 SPIDER (RHD) ECU ET CAPTEURS DANS LE COMPARTIMENT AVANT ET LE COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0146.webp "FERRARI F430 SPIDER (RHD) CALCULATEURS D'HABITACLE ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0147.webp "FERRARI F430 SPIDER (RHD) CALCULATEURS ET DISPOSITIFS DU SYSTÈME ANTIVOL SCHÉMA DES PIÈCES")
-part-diagram-0148.webp "FERRARI F430 SPIDER (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0149.webp "FERRARI F430 SPIDER (RHD) SYSTÈME CA SCHÉMA DES PIÈCES")
-part-diagram-0150.webp "FERRARI F430 SPIDER (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0151.webp "FERRARI F430 SPIDER (RHD) SYSTÈME D'AMPLIFICATEUR RADIO SCHÉMA DES PIÈCES")
-part-diagram-0152.webp "FERRARI F430 SPIDER (RHD) SYSTÈME HI-FI BOSE HAUTE PUISSANCE SCHÉMA DES PIÈCES")
-part-diagram-0153.webp "FERRARI F430 SPIDER (RHD) KIT ANTIDÉMARRAGE SCHÉMA DES PIÈCES")
-part-diagram-0154.webp "FERRARI F430 SPIDER (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI F430 SPIDER (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI F430 SPIDER (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI F430 SPIDER (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI F430 SPIDER (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI F430 SPIDER (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI F430 SPIDER (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI F430 SPIDER (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI F430 SPIDER (RHD) SYSTÈME D'ACTIONNEUR PNEUMATIQUE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI F430 SPIDER (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI F430 SPIDER (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI F430 SPIDER (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI F430 SPIDER (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI F430 SPIDER (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI F430 SPIDER (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI F430 SPIDER (RHD) PÉDALE D'ACCÉLÉRATEUR ÉLECTRONIQUE SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI F430 SPIDER (RHD) SYSTÈME D'ÉCHAPPEMENT DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE LUBRIFICATION - RÉSERVOIR - ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI F430 SPIDER (RHD) POMPE À HUILE / EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI F430 SPIDER (RHD) RÉSERVOIR COLLECTEUR SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI F430 SPIDER (RHD) RADIATEURS DU SYSTÈME DE REFROIDISSEMENT SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI F430 SPIDER (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI F430 SPIDER (RHD) EMBRAYAGE ET COMMANDES SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI F430 SPIDER (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI F430 SPIDER (RHD) PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI F430 SPIDER (RHD) F1 COMMANDE HYDRAULIQUE DE BOÎTE DE VITESSES ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI F430 SPIDER (RHD) UNITÉ DE PUISSANCE ET RÉSERVOIR SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI F430 SPIDER (RHD) BOÎTE DE VITESSES - COUVERCLES SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI F430 SPIDER (RHD) ENGRENAGES D'ARBRE PRIMAIRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI F430 SPIDER (RHD) ENGRENAGES D'ARBRE SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI F430 SPIDER (RHD) COMMANDES INTERNES DE LA BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI F430 SPIDER (RHD) COMMANDES DE BOÎTE DE VITESSES EXTERNES SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI F430 SPIDER (RHD) DIFFÉRENTIEL ET ARBRE D'ESSIEU SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI F430 SPIDER (RHD) COMMANDES HYDRAULIQUES DE FREIN ET D'EMBRAYAGE SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI F430 SPIDER (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI F430 SPIDER (RHD) ETRIERS DE FREIN AVANT ET ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI F430 SPIDER (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI F430 SPIDER (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE ET BOBINE SERPENTINE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI F430 SPIDER (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI F430 SPIDER (RHD) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI F430 SPIDER (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI F430 SPIDER (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI F430 SPIDER (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI F430 SPIDER (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
