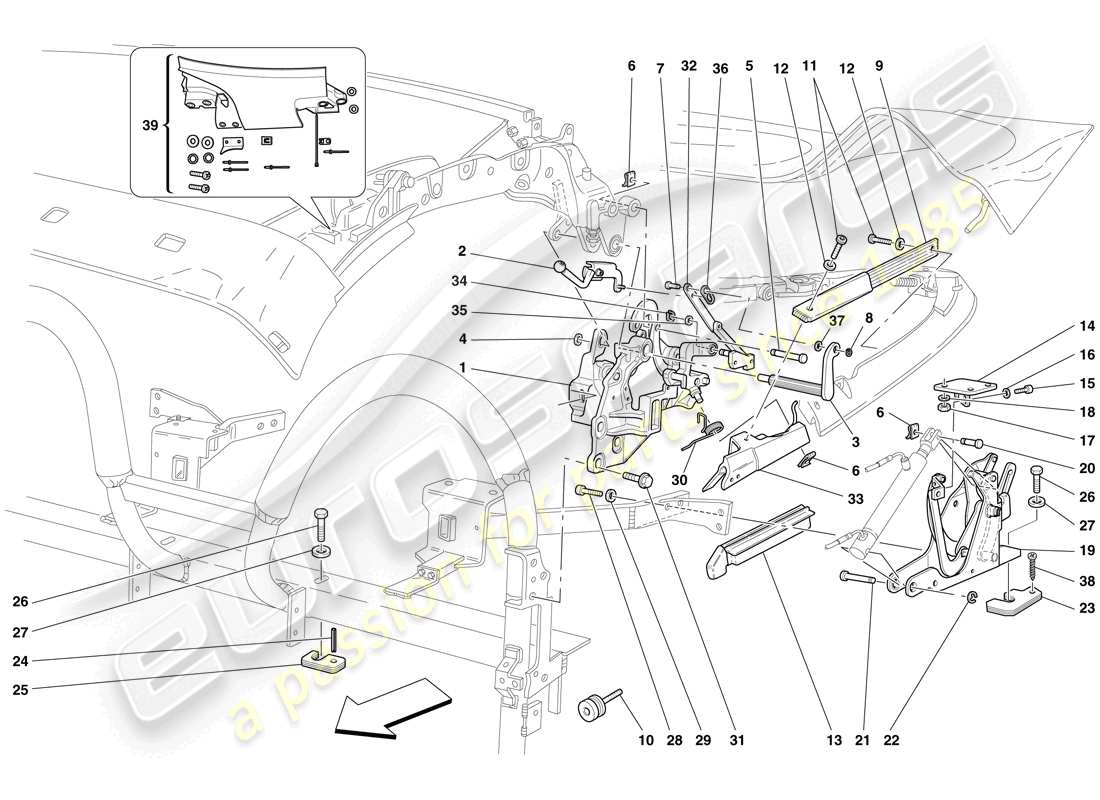

ferrari f430 spider (usa) cinématique de la toiture - partie inférieure schéma des pièces

0116 - CINÉMATIQUE DE LA TOITURE - PARTIE INFÉRIEURE

Ferrari F430 Spider (USA) ROOF KINEMATICS - LOWER PART Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 66457600
MONTAGE PRINCIPAL GAUCHE
depuis £419,61
depuis £419,61
# 001
MPN: 66457700
MONTAGE PRINCIPAL DROIT
depuis £744,90
depuis £744,90
# 002
MPN: 66689700
BIELLETTE GAUCHE
depuis £153,89
depuis £153,89
# 002
MPN: 66689800
TIRANT DROIT
depuis £187,65
depuis £187,65
# 003
MPN: 66457800
GOUPILLE CANNELÉE GAUCHE COMPLÈTE
depuis £152,50
depuis £152,50
# 003
MPN: 66457900
GOUPILLE CANNELÉE DROITE COMPLÈTE
depuis £83,88
depuis £83,88
# 004
MPN: 66683700
Rondelle
depuis £2,51
depuis £2,51
# 005
MPN: 66682000
ÉPINGLE
depuis £5,07
depuis £5,07
# 006
MPN: 66682200
AGRAFE
depuis £3,05
depuis £3,05
# 007
MPN: 66683800
ÉPINGLE
depuis £3,62
depuis £3,62
# 008
MPN: 66684500
SEEGER
depuis £2,83
depuis £2,83
# 009
MPN: 66689100
ÉLASTIQUE DE PROTECTION COMPLET
depuis £15,40
depuis £15,40
# 010
MPN: 183177
VIS DE RÉGLAGE DU HARD TOP
depuis £96,10
depuis £96,10
# 011
MPN: 66683900
VIS
depuis £4,59
depuis £4,59
# 012
MPN: 66684000
Rondelle
depuis £2,63
depuis £2,63
# 013
MPN: 66460600
CONNECTEUR DE TIGE DE TENSION GAUCHE
depuis £133,20
depuis £133,20
# 013
MPN: 66460700
CONNECTEUR DE TIGE DE TENSION DROIT
depuis £133,20
depuis £133,20
# 014
MPN: 66688500
PLAQUE GAUCHE
depuis £34,69
depuis £34,69
# 014
MPN: 66688600
PLAQUE DROITE
depuis £34,69
depuis £34,69
# 015
MPN: 66688700
VIS
depuis £2,74
depuis £2,74
# 016
MPN: 66688800
Rondelle
depuis £2,81
depuis £2,81
# 017
MPN: 66684200
NOIX
depuis £2,72
depuis £2,72
# 018
MPN: 66684100
Rondelle
depuis £2,78
depuis £2,78
# 019
MPN: 66457300
CINÉMATIQUE ARRIÈRE HABITACLE GAUCHE
depuis £935,91
depuis £935,91
# 019
MPN: 66457500
CINEMATIQUE HABITACLE ARRIÈRE DROIT
depuis £935,91
depuis £935,91
# 020
MPN: 66684300
ÉPINGLE
depuis £4,75
depuis £4,75
# 021
MPN: 66684400
ÉPINGLE
depuis £9,29
depuis £9,29
# 022
MPN: 66682400
SEEGER
depuis £2,73
depuis £2,73
# 023
MPN: 182479
CALE
-Ème. 3 mm-
depuis £10,95
depuis £10,95
# 023
MPN: 183157
CALE
-Ème. 1 mm-
depuis £0,93
depuis £0,93
# 023
MPN: 183158
CALE
-Ème. 1.5 mm-
depuis £2,06
depuis £2,06
# 024
MPN: 14164374
GOUPILLE ÉLASTIQUE
depuis £0,53
depuis £0,53
# 025
MPN: 184159
CALE
-Ème. 3 mm-
depuis £1,46
depuis £1,46
# 025
MPN: 184161
CALE
-Ème. 1 mm-
depuis £1,08
depuis £1,08
# 025
MPN: 184162
CALE
-Ème. 1.5 mm-
depuis £1,21
depuis £1,21
# 026
MPN: 11307021
VIS
depuis £3,32
depuis £3,32
# 027
MPN: 11190679
Rondelle
depuis £0,53
depuis £0,53
# 028
MPN: 66683400
VIS
depuis £3,09
depuis £3,09
# 029
MPN: 66683500
Rondelle
depuis £2,70
depuis £2,70
# 030
MPN: 66688300
RESSORT DROIT
depuis £21,79
depuis £21,79
# 030
MPN: 66688400
RESSORT GAUCHE
depuis £21,79
depuis £21,79
# 031
MPN: 66683600
VIS
depuis £6,93
depuis £6,93
# 032
MPN: 66958800
BRAS DROIT
depuis £264,14
depuis £264,14
# 032
MPN: 66958900
BRAS GAUCHE
depuis £264,14
depuis £264,14
# 033
MPN: 66688900
MOULURE GAUCHE
depuis £322,42
depuis £322,42
# 033
MPN: 66689000
MOULURE DROITE
depuis £177,33
depuis £177,33
# 034
MPN: 66682600
SEEGER
depuis £2,71
depuis £2,71
# 035
MPN: 67049400
Rondelle
depuis £2,84
depuis £2,84
# 036
MPN: 67049600
COLONNE DE RETENUE EN PLASTIQUE
depuis £15,81
depuis £15,81
# 037
MPN: 67049500
Rondelle
depuis £4,09
depuis £4,09
# 038
MPN: 15904070
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15904001
# 039
MPN: 81096000
KIT LH DARA1
depuis £806,33
depuis £806,33
# 039
MPN: 81096100
KIT DROIT DARA1
depuis £806,33
depuis £806,33
