020 - Système Blow-By

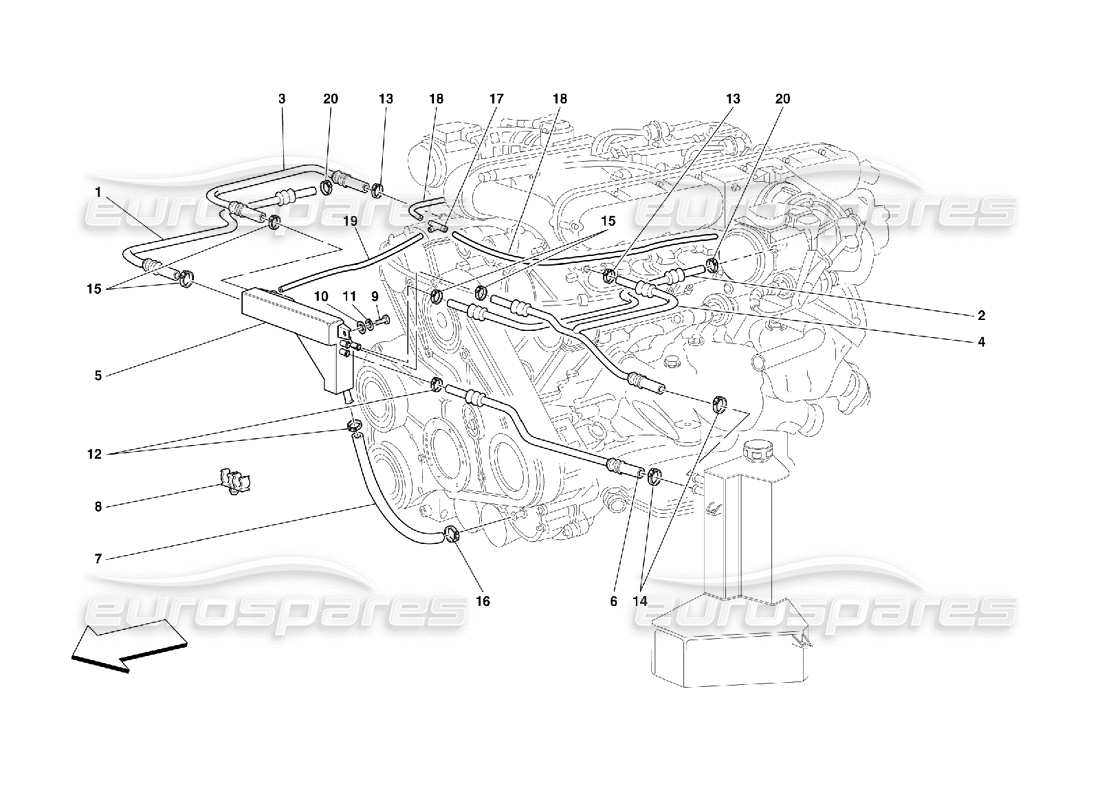

Ferrari 456 GT/GTA Blow - By System Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
-
Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
001
MPN:
155260
TUYAU DU CORPS DE VENTILATION D'HUILE AU MANCHON DROIT
- Valable jusqu'au numéro de moteur. 36068
depuis
£108,65
depuis
£108,65
#
001
MPN:
159832
TUYAU DU CORPS DE VENTILATION D'HUILE AU MANCHON DROIT
- Valable à partir du moteur Nr. 36069
depuis
£9,45
depuis
£9,45
#
002
MPN:
155262
TUYAU DU CORPS DE VENTILATION D'HUILE AU MANCHON GAUCHE
- Valable jusqu'au numéro de moteur. 36068
depuis
£70,20
depuis
£70,20
#
002
MPN:
159833
TUYAU DU CORPS DE VENTILATION D'HUILE AU MANCHON GAUCHE
- Valable à partir du moteur Nr. 36069
depuis
£31,09
depuis
£31,09
#
003
MPN:
155264
TUYAU DE LA TÊTE DROITE AU CORPS D'ÉVENT
depuis
£90,90
depuis
£90,90
#
004
MPN:
155265
TUYAU DE LA TÊTE GAUCHE AU CORPS D'ÉVENT
depuis
£242,88
depuis
£242,88
#
005
MPN:
158018
CORPS DE VENTILATION D'HUILE MOTEUR
depuis
£273,54
depuis
£273,54
Cette pièce remplace le numéro de pièce 155261
- et 2 plus. Cliquez pour voir les détails
#
006
MPN:
155263
TUYAU DU CORPS D'ÉVENT AU RÉSERVOIR D'HUILE
Remplacement
Remplacement
#
007
MPN:
156270
TUYAU EN CAOUTCHOUC
depuis
£50,24
depuis
£50,24
#
008
MPN:
145543
AGRAFE
depuis
£0,47
depuis
£0,47
#
009
MPN:
10977524
VIS
depuis
£0,47
depuis
£0,47
#
010
MPN:
14499324
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace la pièce numéro 14499301 que nous avons en stock
#
011
MPN:
12601274
Rondelle
depuis
£0,47
depuis
£0,47
Cette pièce remplace le numéro de pièce 12601221
- et 5 plus. Cliquez pour voir les détails
#
012
MPN:
12179790
COLLIER À VIS
Remplacement
Remplacement
#
013
MPN:
12179690
COLLIER À VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12179490
#
014
MPN:
161490
COLLIER À VIS
depuis
£1,02
depuis
£1,02
#
015
MPN:
12179690
COLLIER À VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 12179490
#
016
MPN:
161490
COLLIER À VIS
depuis
£1,02
depuis
£1,02
#
017
MPN:
121793
3-WAY SYNDICAT
depuis
£0,47
depuis
£0,47
#
018
MPN:
124790
TUYAU
remplacé par 159542
depuis
£4,10
depuis
£4,10
#
019
MPN:
118502
TUYAU EN CAOUTCHOUC
depuis
£18,53
depuis
£18,53
Cette pièce remplace le numéro de pièce 115148
- et 3 plus. Cliquez pour voir les détails
#
020
MPN:
161490
COLLIER À VIS
depuis
£1,02
depuis
£1,02
