ferrari 456 m gt/m gta système de conditionnement d'air schéma des pièces

067 - Système de conditionnement d'air

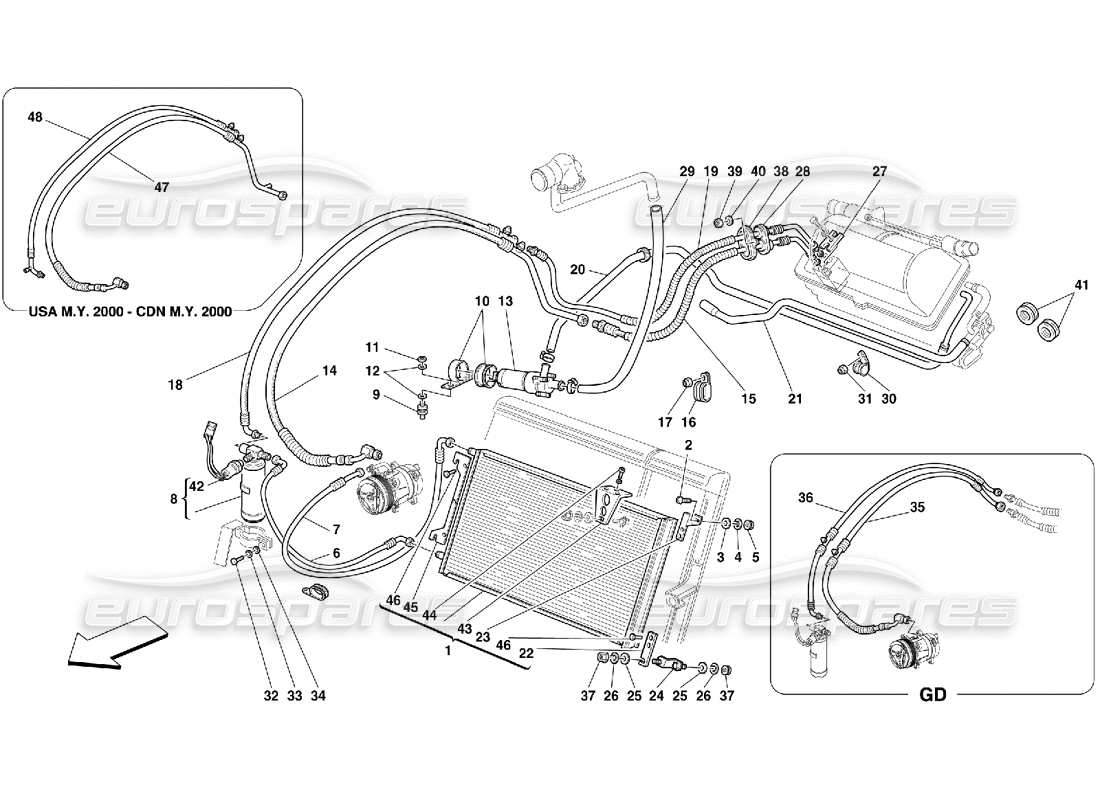

Ferrari 456 M GT/M GTA Air Conditioning System Diagramme des pièces

Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
  • Vous pouvez repositionner le diagramme en le faisant glisser
  • Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
  • Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
  • Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
  • Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
#
Numéro d'article
Description
Prix
# 001
MPN: 165563

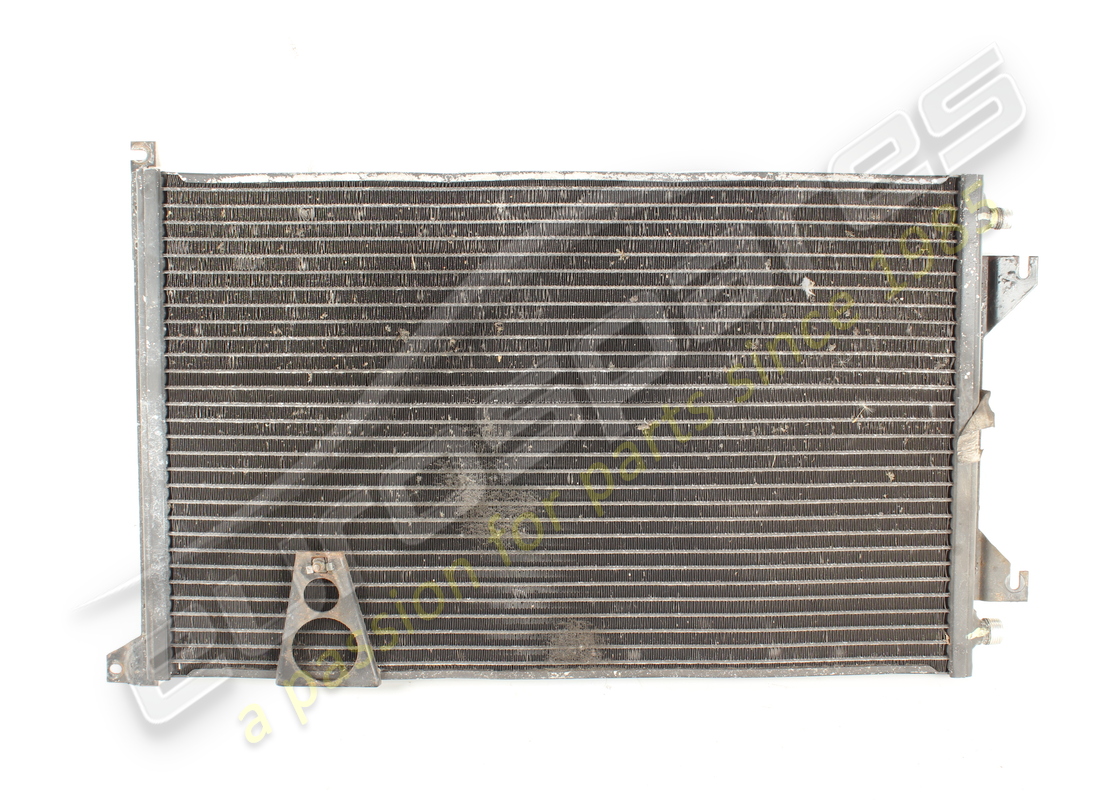

CONDENSEUR CA
depuis £328,20
depuis £328,20
# 002
MPN: 14778814
VIS
depuis £1,09
depuis £1,09
# 003
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 004
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 005
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
# 006
MPN: 64827500
TUYAU DU CONDENSEUR AU FILTRE DU DÉSHYDRATEUR
depuis £286,58
depuis £286,58
# 007
MPN: 64827400
TUYAU DU COMPRESSEUR AU CONDENSEUR
depuis £88,24
depuis £88,24
# 008
MPN: 64799500
FILTRE DÉSHYDRATEUR AVEC PRESSOSTAT
Remplacement
Remplacement
# 009
MPN: 142202
SUPPORT ANTI-VIBRATION
depuis £14,56
depuis £14,56
# 010
MPN: 63994900
SUPPORT COMPLET
depuis £4,42
depuis £4,42
Cette pièce remplace le numéro de pièce 64246500
# 011
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 012
MPN: 14496424
Rondelle
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 14496401 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 65460300
POMPE À EAU COMPLÈTE
depuis £140,15
depuis £140,15
Cette pièce remplace le numéro de pièce 70000900 - et 3 plus. Cliquez pour voir les détails
# 014
MPN: 65419600
TUYAU DU TUYAU AU COMPRESSEUR
- Pas pour GD, USA MY 2000 et CDN MY 2000
depuis £57,10
depuis £57,10
# 015
MPN: 64791200
TUYAU DE L'ÉVAPORATEUR AU TUYAU
depuis £88,24
depuis £88,24
# 016
MPN: 61712500
SUPPORT AVEC GAINE
depuis £1,09
depuis £1,09
# 017
MPN: 102741
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12575411 - et 1 plus. Cliquez pour voir les détails
# 018
MPN: 64827600
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Pas pour GD, USA MY 2000 et CDN MY 2000
depuis £216,25
depuis £216,25
# 019
MPN: 64791300
TUYAU DU TUYAU À L'ÉVAPORÉTEUR
depuis £83,05
depuis £83,05
# 020
MPN: 65674900
TUBE DE DÉLIVRANCE DE LA POMPE À EAU
- Pas pour GD
depuis £157,14
depuis £157,14
# 020
MPN: 65846100
TUBE DE DÉLIVRANCE DE LA POMPE À EAU
- Valable pour GD
depuis £132,12
depuis £132,12
# 021
MPN: 65618300
TUBE DE RETOUR DE LA VANNE À NOURICE
- Valable pour GD
depuis £103,81
depuis £103,81
# 021
MPN: 65674500
TUBE DE RETOUR DE LA VANNE À NOURICE
- Pas pour GD
depuis £55,37
depuis £55,37
# 022
MPN: 168068
support
depuis £15,44
depuis £15,44
# 023
MPN: 165561
support
depuis £7,04
depuis £7,04
# 024
MPN: 156989
PETITE ASSIETTE
depuis £4,80
depuis £4,80
# 025
MPN: 12646601
Rondelle
depuis £0,71
depuis £0,71
# 026
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 027
MPN: 64281500
BRIDE
depuis £2,30
depuis £2,30
Cette pièce remplace le numéro de pièce 67592000
# 028
MPN: 63961800
JOINT EN CAOUTCHOUC
depuis £17,30
depuis £17,30
# 029
MPN: 65419500
TUBE DE LIVRAISON DU MOTEUR À LA POMPE
depuis £122,68
depuis £122,68
# 030
MPN: 61712600
SERRER
depuis £1,02
depuis £1,02
# 031
MPN: 102948
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 12574211 - et 3 plus. Cliquez pour voir les détails
# 032
MPN: 10902324
VIS
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 10902311 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 033
MPN: 127494
Rondelle
(quantité minimale de commande = 20)
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 10516470 - et 4 plus. Cliquez pour voir les détails
# 034
MPN: 12643724
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 109684 - et 4 plus. Cliquez pour voir les détails
# 035
MPN: 65618200
TUYAU DU TUYAU AU COMPRESSEUR
- Valable pour GD
depuis £72,67
depuis £72,67
# 036
MPN: 65655400
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Valable pour GD
depuis £90,39
depuis £90,39
# 037
MPN: 15896214
NOIX
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 15896211
# 038
MPN: 63961900
CADRE POUR DOUILLE DE TUYAU
depuis £5,92
depuis £5,92
# 039
MPN: 169180
NOIX
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 12574121
# 040
MPN: 12638124
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 12638101 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 041
MPN: 10459087
Passe-câble
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 10396980 que nous avons en stock
# 042
MPN: 64799700
PRESSOSTAT
Remplacement
Remplacement
# 043
MPN: 165562
support
depuis £41,52
depuis £41,52
# 044
MPN: 165136
VIS
depuis £0,47
depuis £0,47
# 045
MPN: 165560
support
depuis £24,53
depuis £24,53
# 046
MPN: 165137
VIS
depuis £1,39
depuis £1,39
# 047
MPN: 65990400
TUYAU DU TUYAU AU COMPRESSEUR
- Valable pour USA MY 2000 et CDN MY 2000
depuis £160,43
depuis £160,43
# 048
MPN: 65990500
TUYAU DU FILTRE DÉSHYDRATEUR AU TUYAU
- Valable pour USA MY 2000 et CDN MY 2000
depuis £103,81
depuis £103,81
