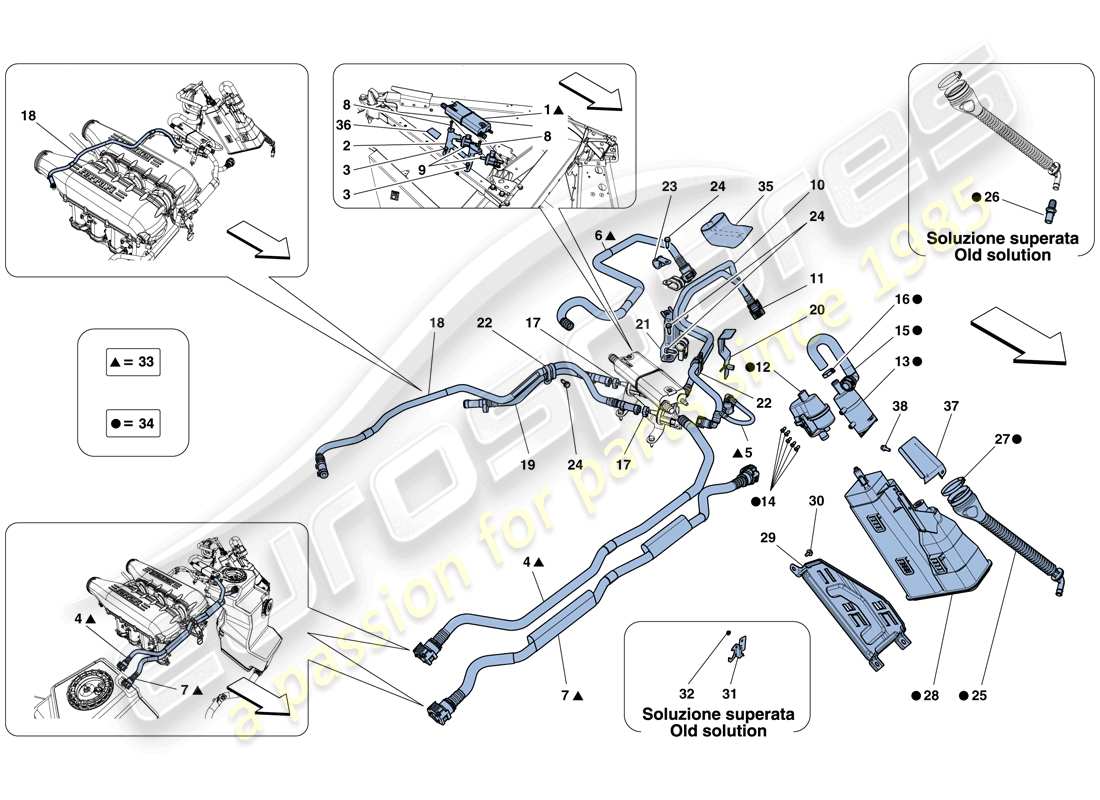

0012 - SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION
Ferrari 458 Italia (Europe) EVAPORATIVE EMISSIONS CONTROL SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 257354
COMPL. SÉPARATEUR DE VAPEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 262960
COMPL. SÉPARATEUR DE VAPEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- - Applicable jusqu'au Ass. N° 96891- -N'est plus fourni-
# 001
MPN: 272378
COMPL. SÉPARATEUR DE VAPEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- - Applicable à partir du Ass. N° 96892- -N'est plus fourni-
# 002
MPN: 259178
support
-N'est plus fourni- -Remplacé par 284275-
depuis £10,23
depuis £10,23
# 002
MPN: 284275
support
-Applicable jusqu'au Cul. N° 118655- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 259178 que nous avons en stock
# 002
MPN: 304864
support
-Applicable à partir du Cul. N° 118656- - Applicable après épuisement de 284275-
depuis £23,98
depuis £23,98
Cette pièce remplace le numéro de pièce 284275
# 003
MPN: 11585024
VIS
-M5 X 14-
depuis £0,53
depuis £0,53
# 004
MPN: 262961
TUYAU DU RÉSERVOIR DROIT AU SÉPARATEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 257346
TUYAU DU RÉSERVOIR GAUCHE AU SÉPARATEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- -N'est plus fourni-
Remplacement
Remplacement
# 006
MPN: 257789
TUYAU DE SÉPARATEUR DE FILTRE
-Livré avec séparateur complet de canalisations, voir réf. 33- - Applicable jusqu'au Ass. N° 96891- -N'est plus fourni-
Remplacement
Remplacement
# 006
MPN: 272379
TUYAU DE SÉPARATEUR DE FILTRE
-Livré avec séparateur complet de canalisations, voir réf. 33- - Applicable à partir du Ass. N° 96892- -N'est plus fourni-
# 007
MPN: 262629
TUYAU DE CONNECTEUR
-Livré avec séparateur complet de canalisations, voir réf. 33- -N'est plus fourni-
Remplacement
Remplacement
# 008
MPN: 14358924
VIS
depuis £0,53
depuis £0,53
# 009
MPN: 254425
SOUPAPE DE CHASSE
depuis £15,57
depuis £15,57
Cette pièce remplace le numéro de pièce 237683 - et 3 plus. Cliquez pour voir les détails
# 010
MPN: 257791
TUYAU ENTRE FILTRE-VANNE GAUCHE
-Applicable jusqu'au Cul. Non : 104932-
depuis £20,01
depuis £20,01
# 010
MPN: 277354
TUYAU ENTRE FILTRE-VANNE GAUCHE
-Applicable à partir du Ass. Non : 104933-
depuis £16,82
depuis £16,82
# 011
MPN: 257792
TUYAU ENTRE FILTRE-VANNE DROIT
-Applicable jusqu'au Cul. Non : 104932-
depuis £20,01
depuis £20,01
# 011
MPN: 277355
TUYAU ENTRE FILTRE-VANNE DROIT
-Applicable à partir du Ass. Non : 104933-
depuis £16,82
depuis £16,82
# 012
MPN: 251288
POMPE DE DIAGNOSTIC
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni-
depuis £156,27
depuis £156,27
Cette pièce remplace la pièce numéro 202968 que nous avons en stock
# 013
MPN: 250402
FILTRE DE POMPE
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni- -Remplacé par 278131- -N'est plus fourni-
Remplacement
Remplacement
# 013
MPN: 278131
FILTRE DE POMPE
-Livré avec filtre à vapeurs d'essence complet réf. 34 Numéro de pièce 278130- -N'est plus fourni-
# 014
MPN: 15903801
VIS
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni-
Remplacement
Remplacement
# 014
MPN: 15958701
VIS
-N'est plus fourni- -Remplacé par 15903801-
depuis £0,53
depuis £0,53
# 015
MPN: 250403
TUYAU DE LA POMPE AU FILTRE À AIR
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni-
Remplacement
Remplacement
# 016
MPN: 13432970
COLLIER
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni-
depuis £0,90
depuis £0,90
Cette pièce remplace le numéro de pièce 13432908
# 017
MPN: 13432070
COLLIER POUR MANCHE
-D. 15.7-
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 13125570
# 018
MPN: 257799
TUYAU DE VANNE DE CHASSE DROIT
- ADMISSION RH -Applicable jusqu'à Ass. Non : 110619-
depuis £30,62
depuis £30,62
# 018
MPN: 291988
TUYAU DE VANNE DE CHASSE DROIT
- ADMISSION RH -Applicable à partir de Ass. Non : 110620-
depuis £38,04
depuis £38,04
# 019
MPN: 257796
TUYAU DE VANNE DE CHASSE GAUCHE
- ADMISSION LH -Applicable jusqu'à Ass. Non : 110619-
depuis £151,00
depuis £151,00
# 019
MPN: 291987
TUYAU DE VANNE DE CHASSE GAUCHE
- ADMISSION LH -Applicable à partir de Ass. Non : 110620-
depuis £27,36
depuis £27,36
# 020
MPN: 259435
support
depuis £99,24
depuis £99,24
# 021
MPN: 260949
support
-Applicable jusqu'au Cul. Non : 104932-
depuis £9,92
depuis £9,92
# 021
MPN: 277384
support
-Applicable à partir du Ass. Non : 104933-
depuis £14,05
depuis £14,05
# 022
MPN: 253512
SUPPORT AVEC GAINE
-Applicable jusqu'au Cul. Non : 104932-
depuis £4,67
depuis £4,67
# 022
MPN: 253512
SUPPORT AVEC GAINE
-Applicable à partir du Ass. Non : 104933-
depuis £4,67
depuis £4,67
# 022
MPN: 277527
SUPPORT AVEC GAINE
-Applicable à partir du Ass. Non : 104933-
depuis £11,31
depuis £11,31
# 023
MPN: 10441790
SUPPORT AVEC GAINE
-Applicable à partir du Ass. N° 96892 jusqu'à Ass. Non. 104932-
depuis £0,53
depuis £0,53
# 023
MPN: 10450490
SUPPORT AVEC GAINE
-Applicable jusqu'au Cul. Non : 96891-
depuis £0,53
depuis £0,53
# 024
MPN: 11585024
VIS
-M5 X 14- – Applicable jusqu'au Ass. N ° 3}
depuis £0,53
depuis £0,53
# 024
MPN: 11585024
VIS
-M5 X 14- - Applicable à partir du Ass. N ° 3}
depuis £0,52
depuis £0,52
# 025
MPN: 260363
SOUFFLET DE FILTRE À AIR
-Également fourni avec compl. filtre à vapeur, réf. 34- - Applicable jusqu'à épuisement -
Remplacement
Remplacement
# 025
MPN: 282519
SOUFFLET DE FILTRE À AIR
-Également fourni avec compl. filtre à vapeur, réf. 34- - Applicable après l'épuisement de 260363-
depuis £82,10
depuis £82,10
Cette pièce remplace le numéro de pièce 260363
# 026
MPN: 260581
CONNECTEUR
-Également fourni avec compl. filtre à vapeur, réf. 34- -N'est plus fourni-
depuis £2,43
depuis £2,43
# 027
MPN: 10721370
COLLIER
-Également fourni avec compl. filtre à vapeur, réf. 34- -N'est plus fourni- -Remplacé par 13434170-
depuis £3,42
depuis £3,42
Cette pièce remplace le numéro de pièce 13434170
# 027
MPN: 10721370
COLLIER
depuis £3,42
depuis £3,42
Cette pièce remplace le numéro de pièce 13434170
# 027
MPN: 13434170
COLLIER
-Également fourni avec compl. filtre à vapeur, réf. 34- -N'est plus fourni- -Remplacé par 10721370-
Remplacement
Remplacement
# 028
MPN: 260314
FILTRE À VAPEUR DE CARBURANT
-Livré avec filtre à vapeurs d'essence complet réf. 34- -N'est plus fourni-
Remplacement
Remplacement
# 029
MPN: 82414200

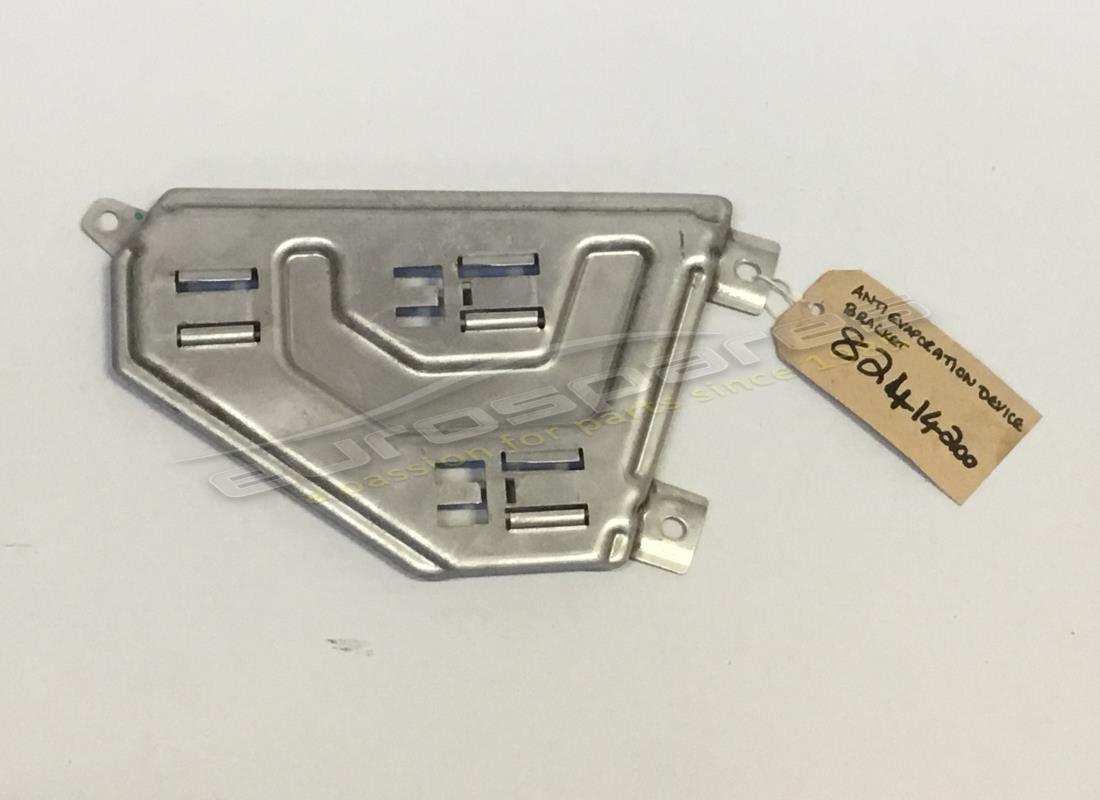

SUPPORT DE FILTRE À VAPEUR
depuis £12,28
depuis £12,28
# 030
MPN: 11625624
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 031
MPN: 82910600
SUPPORT DE TUYAU DE VAPEUR
-N'est plus fourni-
# 032
MPN: 14059121
NOIX
-N'est plus fourni-
depuis £0,54
depuis £0,54
# 033
MPN: 262959
SÉPARATEUR DE VAPEUR COMPLET DE TUYAUX
-Applicable jusqu'au Cul. N° 96891- -N'est plus fourni- -Remplacé par 272653-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 257346 - et 4 plus. Cliquez pour voir les détails
# 033
MPN: 272653
SÉPARATEUR DE VAPEUR COMPLET DE TUYAUX
-Applicable à partir du Ass. N° 96892 jusqu'à Ass. Non. 104932-
depuis £215,04
depuis £215,04
Cette pièce remplace le numéro de pièce 262959
# 033
MPN: 275710
SÉPARATEUR DE VAPEUR COMPLET DE TUYAUX
-Applicable à partir du Ass. Non : 104933-
depuis £85,08
depuis £85,08
# 034
MPN: 260616

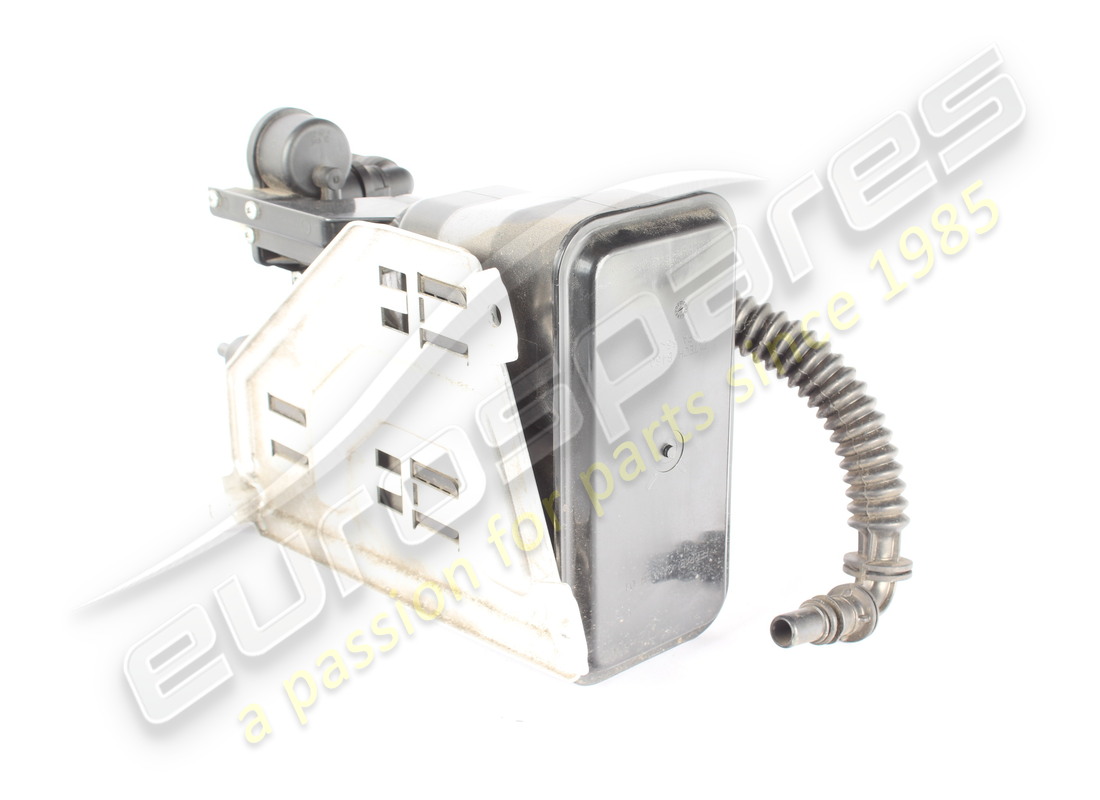

COMPL. FILTRE À VAPEUR AVEC PRISE DE DIAGNOSTIC
-Applicable pour reniflard 83780000 tableau 105 réf. 17- -Applicable jusqu'au Ass. N°99723- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 250402 - et 2 plus. Cliquez pour voir les détails
# 034
MPN: 273201
COMPL. FILTRE À VAPEUR
-Applicable pour l'évent 83862100 Tab. 105 réf. 17- -Applicable à partir du Ass. N° 99724- -Applicable après épuisement de 260616- -N'est plus fourni- -Remplacé par 278130-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 260616
# 034
MPN: 278130
COMPL. FILTRE À VAPEUR
-Applicable pour l'évent 83862100 Tab. 105 réf. 17-
depuis £178,28
depuis £178,28
Cette pièce remplace le numéro de pièce 260314 - et 3 plus. Cliquez pour voir les détails
# 035
MPN: 271630
BOUCLIER THERMIQUE
-Applicable jusqu'au Cul. Non : 96891-
depuis £78,32
depuis £78,32
# 036
MPN: 292835
PRISE
-Applicable pour support 284275 réf. 2- -Applicable jusqu'au Ass. N°118655- -Applicable jusqu'à épuisement-
depuis £0,68
depuis £0,68
# 037
MPN: 293295
support
-N'est plus fourni-
# 038
MPN: 231617
VIS
-M6 X 18- -N'est plus fourni-
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 14433124
-part-diagram-0013.webp "FERRARI 458 ITALIA (EUROPE) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 458 ITALIA (EUROPE) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 458 ITALIA (EUROPE) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 458 ITALIA (EUROPE) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 458 ITALIA (EUROPE) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 458 ITALIA (EUROPE) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 458 ITALIA (EUROPE) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 458 ITALIA (EUROPE) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 458 ITALIA (EUROPE) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 458 ITALIA (EUROPE) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 458 ITALIA (EUROPE) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 458 ITALIA (EUROPE) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 458 ITALIA (EUROPE) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 458 ITALIA (EUROPE) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 458 ITALIA (EUROPE) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 458 ITALIA (EUROPE) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
-part-diagram-0034.webp "FERRARI 458 ITALIA (EUROPE) POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0035.webp "FERRARI 458 ITALIA (EUROPE) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 458 ITALIA (EUROPE) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 458 ITALIA (EUROPE) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 458 ITALIA (EUROPE) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 458 ITALIA (EUROPE) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 458 ITALIA (EUROPE) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 458 ITALIA (EUROPE) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 458 ITALIA (EUROPE) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME AC - EAU SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME AC - FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 458 ITALIA (EUROPE) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 458 ITALIA (EUROPE) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 458 ITALIA (EUROPE) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 458 ITALIA (EUROPE) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 458 ITALIA (EUROPE) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 458 ITALIA (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 458 ITALIA (EUROPE) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 458 ITALIA (EUROPE) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 458 ITALIA (EUROPE) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 458 ITALIA (EUROPE) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 458 ITALIA (EUROPE) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 458 ITALIA (EUROPE) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 458 ITALIA (EUROPE) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 458 ITALIA (EUROPE) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 458 ITALIA (EUROPE) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 458 ITALIA (EUROPE) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 458 ITALIA (EUROPE) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 458 ITALIA (EUROPE) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 458 ITALIA (EUROPE) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 458 ITALIA (EUROPE) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 458 ITALIA (EUROPE) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 458 ITALIA (EUROPE) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 458 ITALIA (EUROPE) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 458 ITALIA (EUROPE) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 458 ITALIA (EUROPE) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 458 ITALIA (EUROPE) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 458 ITALIA (EUROPE) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 458 ITALIA (EUROPE) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 458 ITALIA (EUROPE) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 458 ITALIA (EUROPE) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 458 ITALIA (EUROPE) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 458 ITALIA (EUROPE) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 458 ITALIA (EUROPE) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 458 ITALIA (EUROPE) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 458 ITALIA (EUROPE) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 458 ITALIA (EUROPE) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 458 ITALIA (EUROPE) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 458 ITALIA (EUROPE) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 458 ITALIA (EUROPE) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 458 ITALIA (EUROPE) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 458 ITALIA (EUROPE) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 458 ITALIA (EUROPE) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 458 ITALIA (EUROPE) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 458 ITALIA (EUROPE) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 458 ITALIA (EUROPE) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 458 ITALIA (EUROPE) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 458 ITALIA (EUROPE) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 458 ITALIA (EUROPE) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 458 ITALIA (EUROPE) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 458 ITALIA (EUROPE) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
