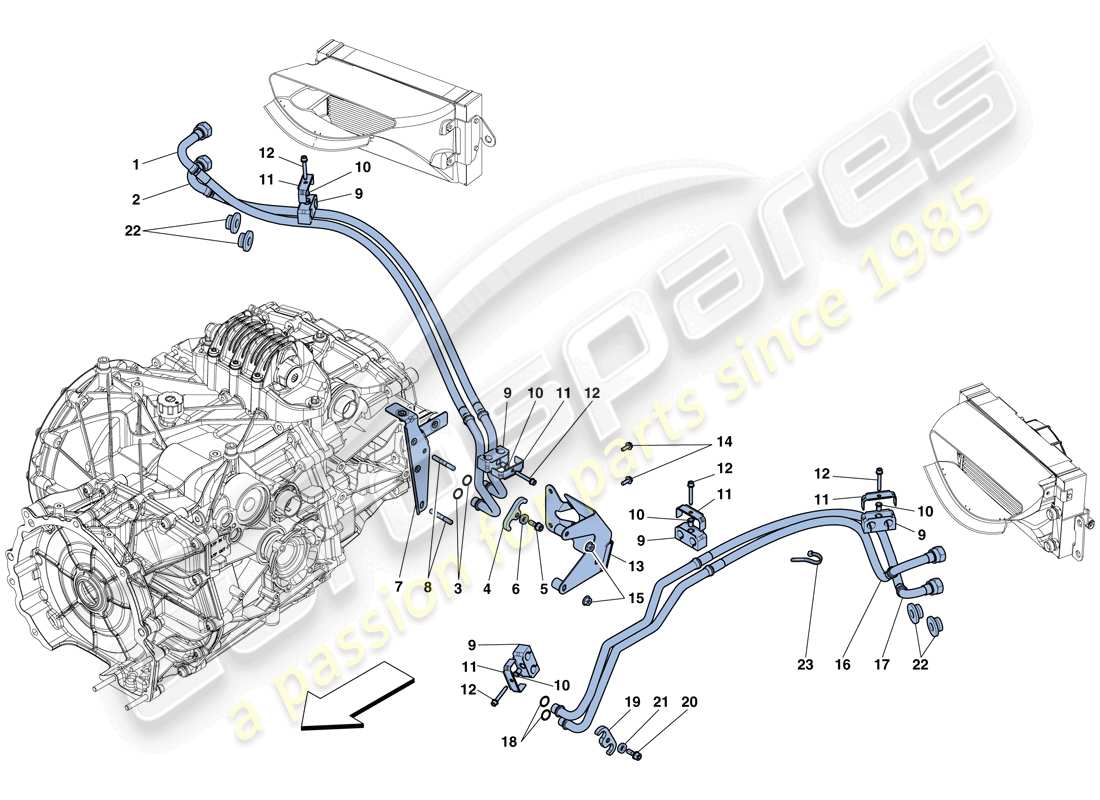

0023 - SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES
Ferrari 458 Italia (Europe) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 248224
TUYAU D'ALIMENTATION HUILE DE BOITE DE VITESSES
depuis £134,96
depuis £134,96
# 002
MPN: 248225
TUYAU DE RETOUR D'HUILE DE BOITE DE VITESSES
depuis £425,65
depuis £425,65
Cette pièce remplace le numéro de pièce 274605 - et 3 plus. Cliquez pour voir les détails
# 003
MPN: 14453481
joint
-Applicable jusqu'à épuisement-
depuis £0,76
depuis £0,76
# 003
MPN: 254644
joint
-Applicable après épuisement de 14453481-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14453481
# 004
MPN: 253632
FOURCHETTE
depuis £20,47
depuis £20,47
# 005
MPN: 253465
VIS
depuis £19,94
depuis £19,94
# 006
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 007
MPN: 257215
support
-N'est plus fourni- -Remplacé par 282812-
depuis £14,62
depuis £14,62
# 007
MPN: 282812
support
depuis £74,00
depuis £74,00
Cette pièce remplace la pièce numéro 257215 que nous avons en stock - et 1 plus. Cliquez pour voir les détails
# 008
MPN: 13543824
GOUJON
depuis £1,89
depuis £1,89
Cette pièce remplace le numéro de pièce 13543821
# 009
MPN: 243396
PILIER AVANT EN CAOUTCHOUC
depuis £8,32
depuis £8,32
# 010
MPN: 243399
BAGUE
depuis £0,52
depuis £0,52
# 011
MPN: 243398
PLAQUE
depuis £4,57
depuis £4,57
# 012
MPN: 11568224
VIS
-M6 X 45-
depuis £0,53
depuis £0,53
# 012
MPN: 11628524
VIS
-M6 X 40-
depuis £0,85
depuis £0,85
# 013
MPN: 248227
support
depuis £29,13
depuis £29,13
# 014
MPN: 13836424
VIS
-M6 X 16-
depuis £0,54
depuis £0,54
# 014
MPN: 13837411
VIS
-M6 X 25- -N'est plus fourni- -Remplacé par 13836424-
depuis £0,53
depuis £0,53
# 015
MPN: 13046224
NOIX
depuis £0,53
depuis £0,53
# 016
MPN: 256689
TUYAU DE LIVRAISON D'HUILE
depuis £585,01
depuis £585,01
Cette pièce remplace le numéro de pièce 274607 - et 2 plus. Cliquez pour voir les détails
# 017
MPN: 260773
TUYAU DE RETOUR D'HUILE
depuis £585,01
depuis £585,01
Cette pièce remplace le numéro de pièce 274606 - et 3 plus. Cliquez pour voir les détails
# 018
MPN: 14453481
joint
-Applicable jusqu'à épuisement-
depuis £0,76
depuis £0,76
# 018
MPN: 254644
joint
-Applicable après épuisement de 14453481-
depuis £0,47
depuis £0,47
Cette pièce remplace le numéro de pièce 14453481
# 019
MPN: 253464
FOURCHETTE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 019
MPN: 274609
FOURCHETTE
-Applicable après épuisement de 253464-
depuis £21,70
depuis £21,70
Cette pièce remplace le numéro de pièce 253464
# 020
MPN: 253465
VIS
depuis £19,94
depuis £19,94
# 021
MPN: 11198074
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11198071 que nous avons en stock - et 4 plus. Cliquez pour voir les détails
# 022
MPN: 283630
ANNEAU DE DÉFLECTEUR
depuis £3,19
depuis £3,19
# 023
MPN: 257790
ANNEAU DE SERRAGE
depuis £1,20
depuis £1,20
