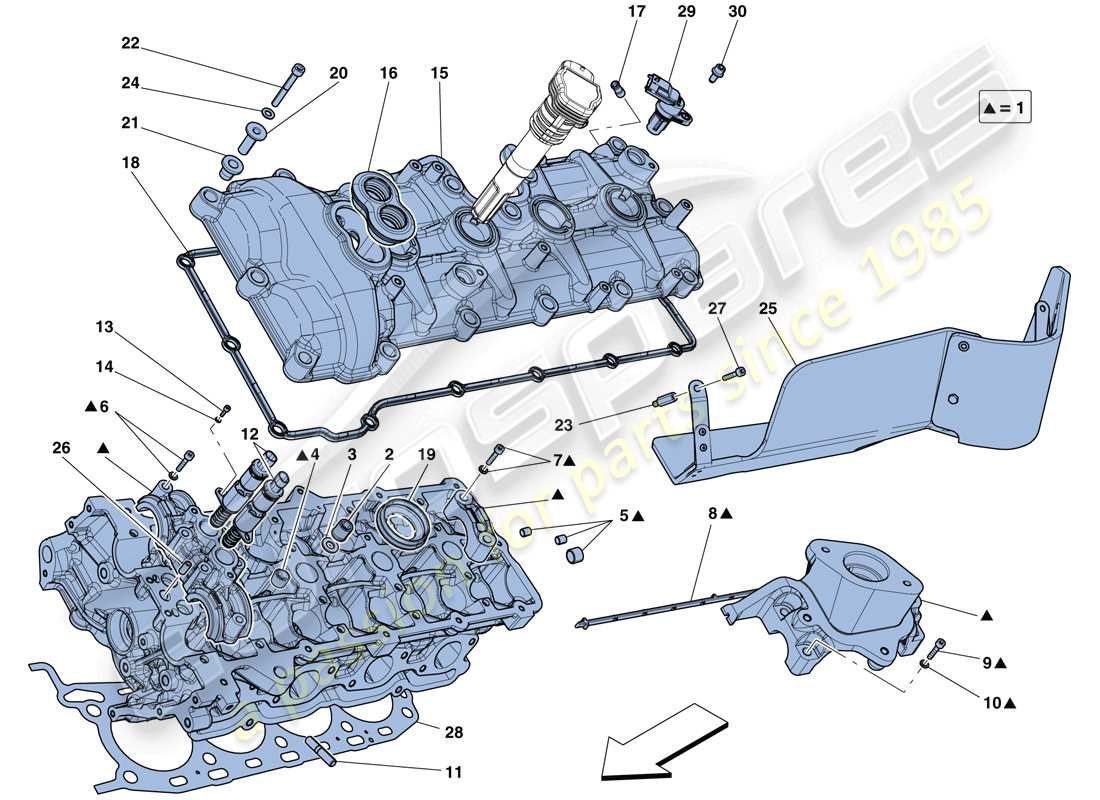

0004 - CULASSE GAUCHE
Ferrari 458 Italia (RHD) LEFT HAND CYLINDER HEAD Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 248677
TÊTE GAUCHE
depuis £1 199,14
depuis £1 199,14
# 002
MPN: 183524
NOIX
depuis £1,02
depuis £1,02
# 003
MPN: 151117
Rondelle
depuis £0,32
depuis £0,32
# 004
MPN: 14325140
BOUCHON FILETÉ
-N'est plus fourni- -Remplacé par 282756-
depuis £1,09
depuis £1,09
# 004
MPN: 282756
BOUCHON FILETÉ
depuis £1,60
depuis £1,60
# 005
MPN: 14326001
BOUCHON FILETÉ
-D. 10 X 1.25- -N'est plus fourni- -Remplacé par 282755-
depuis £0,48
depuis £0,48
Cette pièce remplace le numéro de pièce 194495
# 005
MPN: 199760
BOUCHON FILETÉ
-D. 6 X 1-
depuis £0,53
depuis £0,53
# 005
MPN: 282755
BOUCHON FILETÉ
-D. 10 X 1.25-
depuis £1,20
depuis £1,20
# 006
MPN: 243721
VIS AVEC Rondelle
depuis £0,47
depuis £0,47
# 007
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,50
depuis £0,50
# 008
MPN: 239614
joint
depuis £3,76
depuis £3,76
# 009
MPN: 239502
VIS
-M6 X 25-
depuis £0,54
depuis £0,54
# 009
MPN: 243719
VIS AVEC Rondelle
-M6 X 35-
depuis £0,53
depuis £0,53
# 010
MPN: 11197774
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 011
MPN: 211641
GOUJON
depuis £0,54
depuis £0,54
# 012
MPN: 255442
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
-Applicable jusqu'à épuisement-
depuis £82,48
depuis £82,48
# 012
MPN: 296017
SOUPAPE DE RÉGULATION DE PRESSION D'HUILE
depuis £105,50
depuis £105,50
Cette pièce remplace le numéro de pièce 269227 - et 3 plus. Cliquez pour voir les détails
# 013
MPN: 14304224
VIS
depuis £0,53
depuis £0,53
# 014
MPN: 11181574
Rondelle
depuis £0,47
depuis £0,47
# 015
MPN: 250893
COUVERCLE CULASSE GAUCHE
depuis £787,76
depuis £787,76
# 016
MPN: 229353
JOINT D'ÉLECTROVANNE
depuis £10,37
depuis £10,37
# 017
MPN: 157681
CONNECTEUR FILETÉ
-Pas pour les États-Unis et le Canada- -Applicable jusqu'au moteur n° 178072-
depuis £6,87
depuis £6,87
# 017
MPN: 272276
CONNECTEUR FILETÉ
-Pas pour les États-Unis et le Canada- -Applicable à partir du moteur n° 178073-
depuis £60,91
depuis £60,91
# 017
MPN: 272276
CONNECTEUR FILETÉ
-Applicable aux États-Unis, CDN-
depuis £60,91
depuis £60,91

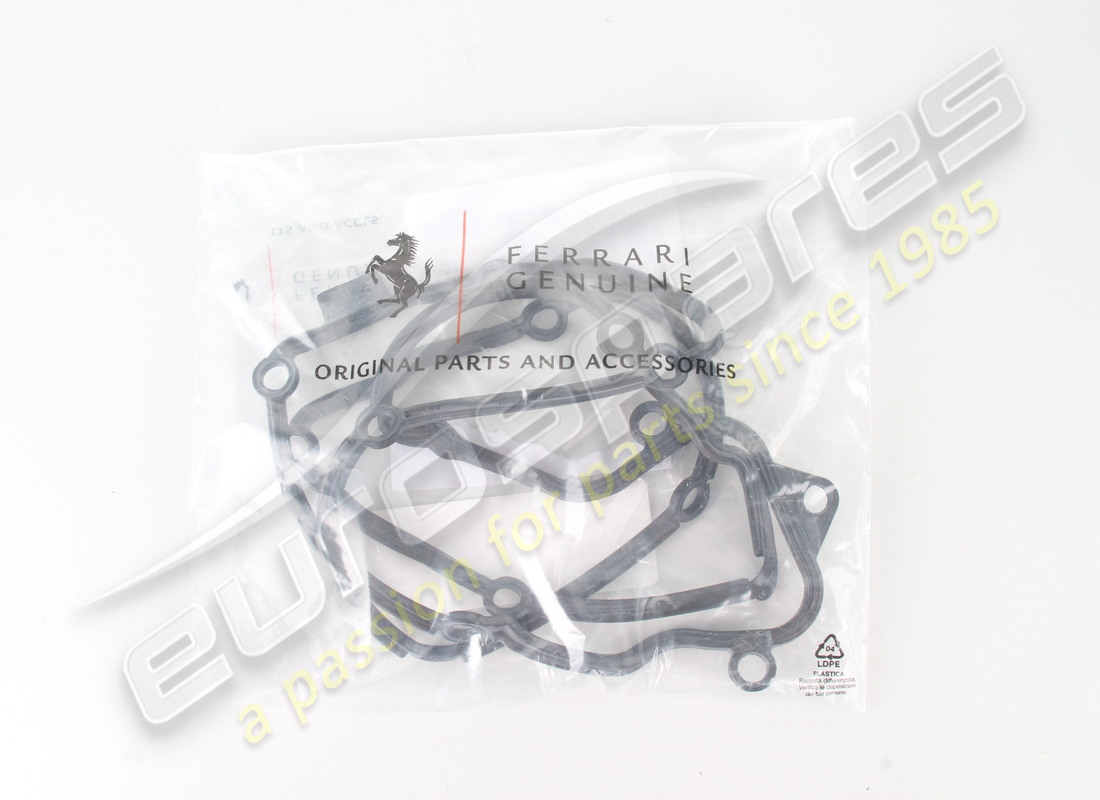

# 018
MPN: 251234
JOINT DE COUVERCLE DE CULASSE GAUCHE
depuis £43,40
depuis £43,40
# 019
MPN: 223982
JOINT DE TUBE DE BOUGIE
depuis £1,44
depuis £1,44
# 020
MPN: 261543
BAGUE
-D. 6.1 X 20 X 29.4-
depuis £8,39
depuis £8,39
# 020
MPN: 261544
BAGUE
-D. 6.1 X 20 X 17.4-
depuis £20,17
depuis £20,17
Cette pièce remplace le numéro de pièce 239405
# 021
MPN: 203102
DOUILLE EN CAOUTCHOUC
depuis £2,91
depuis £2,91
# 021
MPN: 239748
DOUILLE EN CAOUTCHOUC
depuis £4,22
depuis £4,22
# 022
MPN: 213129
VIS
-M6 X 45-
depuis £0,50
depuis £0,50
# 022
MPN: 231621
VIS
-M6 X 30- -N'est plus fourni- -Remplacé par 239501-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 022
MPN: 231624
VIS
-M6 X 45- -N'est plus fourni- -Remplacé par 213129-
depuis £0,50
depuis £0,50
Cette pièce remplace le numéro de pièce 14305924
# 022
MPN: 239501
VIS
-M6 X 30-
depuis £0,53
depuis £0,53
# 023
MPN: 260007
GOUJON
depuis £5,79
depuis £5,79
Cette pièce remplace le numéro de pièce 232777
# 024
MPN: 11197774
Rondelle
depuis £0,52
depuis £0,52
Cette pièce remplace le numéro de pièce 11197770 - et 3 plus. Cliquez pour voir les détails
# 025
MPN: 260160
BOUCLIER THERMIQUE GAUCHE
depuis £166,10
depuis £166,10
# 026
MPN: 200458
CLAPET ANTI-RETOUR
depuis £5,47
depuis £5,47
# 027
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 027
MPN: 233600
VIS
depuis £0,54
depuis £0,54
# 028
MPN: 212220
JOINT DE CULASSE GAUCHE
-Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 028
MPN: 266263
JOINT DE CULASSE GAUCHE
-Applicable après épuisement de 212220-
depuis £82,10
depuis £82,10
Cette pièce remplace le numéro de pièce 212220
# 029
MPN: 224573
CAPTEUR DE TEMPS
depuis £11,41
depuis £11,41
# 030
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
