0010 - RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE

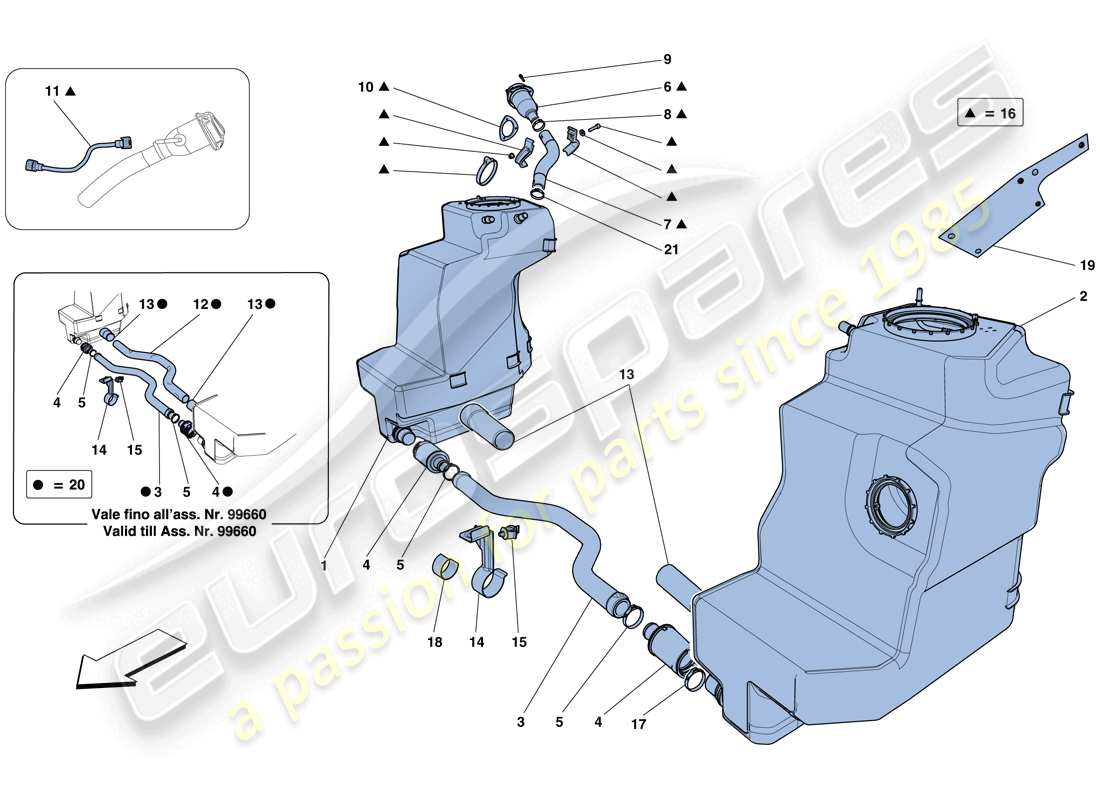

Ferrari 458 Italia (RHD) FUEL TANKS AND FILLER NECK Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot dans le schéma des pièces pour localiser la pièce dans le tableau
- Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 257456
RÉSERVOIR DE CARBURANT DROIT
-Pas pour HELE- -Applicable jusqu'au Ass. Non : 99660-
depuis £1 131,78
depuis £1 131,78
# 001
MPN: 267043
RÉSERVOIR DE CARBURANT DROIT
-Pas pour HELE- -Applicable à partir du Ass. N° 99661 jusqu'à Ass. Non. 104100-
depuis £2 092,30
depuis £2 092,30
# 001
MPN: 274552
RÉSERVOIR DE CARBURANT DROIT
-Applicable pour HELE- -Applicable jusqu'à Ass. Non : 104100-
depuis £1 529,30
depuis £1 529,30
# 001
MPN: 276666
RÉSERVOIR DE CARBURANT DROIT
-Pas pour HELE- -Applicable à partir du Ass. Non : 104101-
depuis £832,14
depuis £832,14
# 001
MPN: 276668
RÉSERVOIR DE CARBURANT DROIT
-Applicable pour HELE- -Applicable à partir d'Ass. Non : 104101-
depuis £1 512,98
depuis £1 512,98
# 002
MPN: 257458
RÉSERVOIR DE CARBURANT GAUCHE
-Pas pour HELE- -Applicable jusqu'au Ass. Non : 99660-
depuis £1 131,78
depuis £1 131,78
# 002
MPN: 267044
RÉSERVOIR DE CARBURANT GAUCHE
-Pas pour HELE- -Applicable à partir du Ass. N° 99661 jusqu'à Ass. Non. 104100-
depuis £2 016,83
depuis £2 016,83
# 002
MPN: 274553
RÉSERVOIR DE CARBURANT GAUCHE
-Applicable pour HELE- -Applicable jusqu'à Ass. Non : 104100-
depuis £1 469,90
depuis £1 469,90
# 002
MPN: 276667
RÉSERVOIR DE CARBURANT GAUCHE
-Pas pour HELE- -Applicable à partir du Ass. Non : 104101-
depuis £853,69
depuis £853,69
# 002
MPN: 276669
RÉSERVOIR DE CARBURANT GAUCHE
-Applicable pour HELE- -Applicable à partir d'Ass. Non : 104101-
depuis £1 552,16
depuis £1 552,16
# 003
MPN: 259565
TUYAU DE RACCORD DE RÉSERVOIR
-Après épuisement, commande compl. 262587 réf. 20- -Applicable jusqu'au Ass. N°99660- -Applicable jusqu'à épuisement-
depuis £106,07
depuis £106,07
# 003
MPN: 266693
TUYAU DE RACCORD DE RÉSERVOIR
-Applicable à partir du Ass. Non : 99661-
depuis £196,56
depuis £196,56
# 004
MPN: 238949
CONNECTEUR RAPIDE
-Après épuisement, commande compl. 262587 réf. 20- -Applicable jusqu'au Ass. N°99660- -Applicable jusqu'à épuisement-
depuis £154,69
depuis £154,69
# 004
MPN: 266694
RACCORD DE TUYAU DOUBLE DIAMÈTRE
-Applicable à partir du Ass. Non : 99661-
depuis £41,81
depuis £41,81
# 005
MPN: 10718670
COLLIER
-Applicable jusqu'au Cul. Non : 99660-
depuis £0,68
depuis £0,68
Cette pièce remplace le numéro de pièce 170127
# 005
MPN: 10718770
COLLIER
-N'est plus fourni- -Remplacé par 10718670-
depuis £1,19
depuis £1,19
# 005
MPN: 280847
COLLIER
-Applicable à partir du Ass. N° 99661- -N'est plus fourni- -Remplacé par 302682-
Remplacement
Remplacement
# 005
MPN: 302682
COLLIER
depuis £1,59
depuis £1,59
Cette pièce remplace le numéro de pièce 280847
# 006
MPN: 254609
COL DE REMPLISSAGE DE CARBURANT
-Voir réf. 16- -Pas pour les États-Unis et le Canada- -N'est plus fourni- -Remplacé par 262678-
depuis £269,67
depuis £269,67
Cette pièce remplace le numéro de pièce 247611
# 006
MPN: 254609
COL DE REMPLISSAGE DE CARBURANT
-Voir réf. 16- -Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 265161-
depuis £269,67
depuis £269,67
Cette pièce remplace le numéro de pièce 247611
# 007
MPN: 257359
TUYAU DE REMPLISSAGE DE CARBURANT
-Voir réf. 16- -Pas pour les États-Unis et le Canada- -N'est plus fourni- -Remplacé par 262678-
depuis £40,49
depuis £40,49
# 007
MPN: 257359
TUYAU DE REMPLISSAGE DE CARBURANT
-Voir réf. 16- -Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 265161-
depuis £40,49
depuis £40,49
# 008
MPN: 10718670
COLLIER
-Voir réf. 16- -Pas pour les États-Unis et le Canada- -N'est plus fourni- -Remplacé par 262678-
depuis £0,68
depuis £0,68
Cette pièce remplace le numéro de pièce 170127
# 008
MPN: 10718670
COLLIER
-Voir réf. 16- -Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 262678-
depuis £0,68
depuis £0,68
Cette pièce remplace le numéro de pièce 170127
# 008
MPN: 10718770
COLLIER
-N'est plus fourni- -Remplacé par 10718670-
depuis £1,19
depuis £1,19
# 009
MPN: 256717
VIS
-N'est plus fourni- -Remplacé par 268916-
Remplacement
Remplacement
# 009
MPN: 268916
VIS
depuis £2,73
depuis £2,73
Cette pièce remplace le numéro de pièce 256717
# 010
MPN: 260240
JOINT DE BRIDE DE COL DE REMPLISSAGE
-Après épuisement ordre compl. pos. 16- -Pas pour les États-Unis et le Canada- -Applicable jusqu'à épuisement-
depuis £6,63
depuis £6,63
# 010
MPN: 260240
JOINT DE BRIDE DE COL DE REMPLISSAGE
-Après épuisement ordre compl. pos. 16- -Applicable aux États-Unis et au Canada- -Applicable jusqu'à épuisement-
depuis £6,63
depuis £6,63
# 011
MPN: 261853
TUYAU DE RECIRCULATION DES VAPEURS DE CARBURANT
-Voir réf. 16- -Pas pour les États-Unis et le Canada- -N'est plus fourni- -Remplacé par 262678-
depuis £148,85
depuis £148,85
# 011
MPN: 265162
TUYAU DE RECIRCULATION DES VAPEURS DE CARBURANT
-Voir réf. 16- -Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 265161-
Remplacement
Remplacement
# 012
MPN: 260825
GAINE PROTECTRICE DE TUYAU
-Après épuisement, commande compl. 262587 réf. 20- -Applicable jusqu'au Ass. N°99660- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 013
MPN: 262588
GAINE PROTECTRICE DE RACCORD DE TUYAU
-Après épuisement, commande compl. 262587 réf. 20- -Applicable jusqu'au Ass. N°99660- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 013
MPN: 275238
HOUSSE DE PROTECTION
-Applicable à partir du Ass. N° 99661- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
# 013
MPN: 284429
HOUSSE DE PROTECTION
-Applicable après épuisement de 275238-
depuis £15,11
depuis £15,11
Cette pièce remplace le numéro de pièce 275238 - et 1 plus. Cliquez pour voir les détails
# 014
MPN: 259771
SUPPORT DE MONTAGE DE TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £8,62
depuis £8,62
# 014
MPN: 259771
SUPPORT DE MONTAGE DE TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £8,62
depuis £8,62
# 014
MPN: 264936
SUPPORT DE MONTAGE DE TUYAU DE CONNECTEUR
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £74,23
depuis £74,23
# 014
MPN: 264936
SUPPORT DE MONTAGE DE TUYAU DE CONNECTEUR
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £74,23
depuis £74,23
# 014
MPN: 264936
SUPPORT DE MONTAGE DE TUYAU DE CONNECTEUR
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £74,23
depuis £74,23
# 015
MPN: 236475
AGRAFE
-Applicable à partir du Ass. Non : 105801-
depuis £0,56
depuis £0,56
# 015
MPN: 250318
AGRAFE
-Applicable pour support 264936 réf. 14- -Applicable pour EU GS- -Applicable à partir d'Ass. N ° 90802 jusqu'à Ass. N ° 3}
depuis £0,47
depuis £0,47
# 015
MPN: 250318
AGRAFE
-Applicable pour support 264936 réf. 14- -Applicable pour GOLFO- -Applicable à partir d'Ass. N ° 91119 jusqu'à Ass. N ° 3}
depuis £0,47
depuis £0,47
# 015
MPN: 250318
AGRAFE
-Depuis le début de la production- -Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. Non : 105800-
depuis £0,47
depuis £0,47
# 015
MPN: 259508
AGRAFE
-Applicable à partir du Ass. Non : 105801-
depuis £0,47
depuis £0,47
# 016
MPN: 262678
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Pas pour les États-Unis, CDN- -N'est plus fourni- -Remplacé par 275439-
Remplacement
Remplacement
Cette pièce remplace la pièce numéro 261853 que nous avons en stock
# 016
MPN: 265161
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Applicable aux États-Unis et au Canada- -N'est plus fourni- -Remplacé par 275440-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 265162
# 016
MPN: 275439
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. N° 101527- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 262678
# 016
MPN: 275440
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. N° 101527- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 265161
# 016
MPN: 276827
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 101528- -Applicable après épuisement de 275439- -N'est plus fourni- -Remplacé par 280541-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 275439
# 016
MPN: 276828
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Applicable pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 101528- -Applicable après épuisement de 275440- -N'est plus fourni- -Remplacé par 280542-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 275440
# 016
MPN: 280541
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Pas pour les États-Unis, CDN- -Applicable jusqu'au Ass. N° 125768- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 276827
# 016
MPN: 280542
COL DE REMPLISSAGE DE CARBURANT COMPLET DE TUYAUX
-Applicable pour les États-Unis, CDN- -Applicable jusqu'à Ass. N° 125768- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 276828
# 016
MPN: 316216
COL DE REMPLISSAGE DE CARBURANT COMPL. AVEC TUYAUX
-Pas pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 125769- - Applicable après épuisement de 280541-
depuis £328,61
depuis £328,61
Cette pièce remplace le numéro de pièce 280541
# 016
MPN: 319242
COL DE REMPLISSAGE DE CARBURANT COMPL. AVEC TUYAUX
-Applicable pour les États-Unis, CDN- -Applicable à partir d'Ass. N° 125769- - Applicable après épuisement de 280542-
depuis £348,87
depuis £348,87
Cette pièce remplace le numéro de pièce 280542
# 017
MPN: 11449470
COLLIER
depuis £1,49
depuis £1,49
Cette pièce remplace le numéro de pièce 280846
# 017
MPN: 280846
COLLIER
-N'est plus fourni- -Remplacé par 11449470-
Remplacement
Remplacement
# 018
MPN: 275275
CALE EN CAOUTCHOUC
-77X 22X 3-
depuis £7,41
depuis £7,41
# 019
MPN: 284428
BOUCLIER THERMIQUE POUR COL DE REMPLISSAGE
depuis £20,83
depuis £20,83
# 020
MPN: 262587
TUYAU DE RACCORD DU RÉSERVOIR DE CARBURANT
-Applicable jusqu'au Cul. Non : 99660-
depuis £341,49
depuis £341,49
Cette pièce remplace la pièce numéro 238949 que nous avons en stock - et 3 plus. Cliquez pour voir les détails
# 021
MPN: 10718670
COLLIER
depuis £0,68
depuis £0,68
Cette pièce remplace le numéro de pièce 170127
