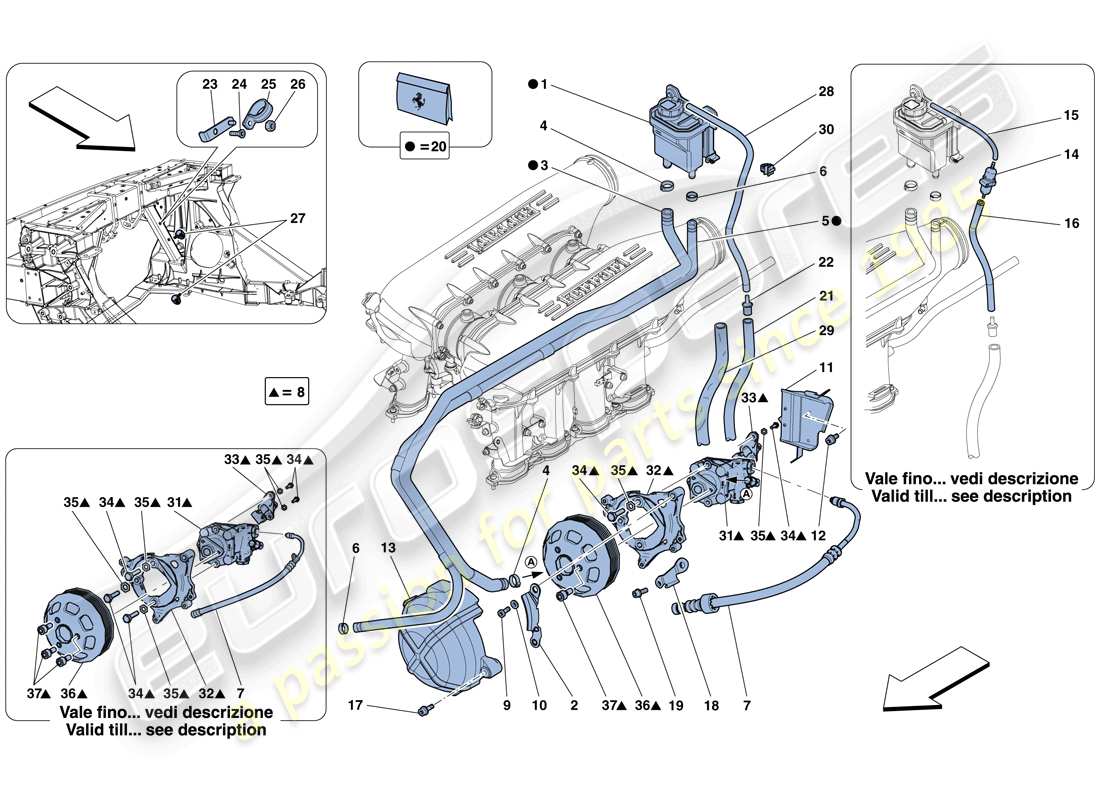

0034 - POMPE ET RÉSERVOIR DE DIRECTION ASSISTÉE
Ferrari 458 Italia (RHD) POWER STEERING PUMP AND RESERVOIR Diagramme des pièces
Consultez le schéma des pièces éclatées pour trouver la pièce que vous recherchez
- Vous pouvez repositionner le diagramme en le faisant glisser
- Vous pouvez zoomer et dézoomer sur le diagramme en faisant défiler, en pinçant ou en utilisant le boutonetboutons
- Vous pouvez réinitialiser le diagramme en utilisant lebouton
Afficher toutes les informations sur le prix et la disponibilité des pièces sur le tableau des pièces À droiteci-dessous
- Vous pouvez cliquer sur un hotspot
dans le schéma des pièces pour localiser la pièce dans le tableau - Vous pouvez utiliser le filtre d'options, dans l'onglet Filtre, pour masquer les parties non pertinentes pour votre recherche.
Basculez entre d'autres diagrammes de pièces à l'aide du boutonetboutons, ou utilisez les images du diagramme ci-dessous
Nous vous recommandons de visualiser cette page en orientation paysage pour une meilleure expérience.
Clé de pièce
ST
Pièce en stock
PS
Disponible en jeu de pièces
SS
Remplacement de pièce en stock
PS
Disponible en lot de pièces sur commande (sous réserve de disponibilité)
SO
Pièce disponible sur commande (sous réserve de disponibilité)
PK
Disponible dans un kit de pièces
# 001
MPN: 233605
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 233605
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Remplacé par le kit 280917- -Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 233605
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Remplacé par le kit 280917- -Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 233605
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Remplacé par le kit 279662- -Applicable pour EU GS- -Applicable à partir d'Ass. N ° 90802 jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 233605
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Remplacé par le kit 279662- -Applicable pour GOLFO- -Applicable à partir d'Ass. N ° 91119 jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 001
MPN: 280021
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Applicable à partir du Ass. N° 98002- -Applicable jusqu'à épuisement-
depuis £20,85
depuis £20,85
Cette pièce remplace le numéro de pièce 199617 - et 3 plus. Cliquez pour voir les détails
# 001
MPN: 292342
COMPL. RÉSERVOIR DE LIQUIDE DE DIRECTION ASSISTÉE
-Applicable à partir du Cul. N° 98002- - Applicable après épuisement de 280021-
depuis £17,36
depuis £17,36
Cette pièce remplace la pièce numéro 233605 que nous avons en stock - et 15 plus. Cliquez pour voir les détails
# 002
MPN: 261937
PROTECTION DE TUYAU DE DIRECTION ASSISTEE
-Applicable jusqu'au moteur n° 238196-
depuis £6,56
depuis £6,56
# 002
MPN: 297133
PROTECTION DE TUYAU DE DIRECTION ASSISTEE
-Applicable à partir du moteur n° 238197-
depuis £8,68
depuis £8,68
# 003
MPN: 253816
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. N° 98001- -N'est plus fourni-
depuis £42,30
depuis £42,30
# 003
MPN: 253816
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Remplacé par le kit 280917- -Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -N'est plus fourni-
depuis £42,30
depuis £42,30
# 003
MPN: 253816
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Remplacé par le kit 280917- -Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -N'est plus fourni-
depuis £42,30
depuis £42,30
# 003
MPN: 253816
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Remplacé par le kit 279662- -Applicable pour EU GS- -Applicable à partir d'Ass. N ° 90802 jusqu'à Ass. N° 98001- -N'est plus fourni-
depuis £42,30
depuis £42,30
# 003
MPN: 253816
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Remplacé par le kit 279662- -Applicable pour GOLFO- -Applicable à partir d'Ass. N ° 91119 jusqu'à Ass. N° 98001- -N'est plus fourni-
depuis £42,30
depuis £42,30
# 003
MPN: 276459
TUYAU DU RÉSERVOIR À LA POMPE DE DIRECTION ASSISTÉE
-Applicable à partir du Ass. Non : 98002-
depuis £29,60
depuis £29,60
# 004
MPN: 13126370
ANNEAU DE SERRAGE
depuis £0,78
depuis £0,78
# 004
MPN: 178053
SERRER
-N'est plus fourni- -Remplacé par 183126-
depuis £0,85
depuis £0,85
# 004
MPN: 183126
ANNEAU DE SERRAGE
-N'est plus fourni- -Remplacé par 13126370-
depuis £0,92
depuis £0,92
# 005
MPN: 253817
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Remplacé par le kit 280917- -Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 253817
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Remplacé par le kit 280917- -Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 259121
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Applicable pour EU GS- -Applicable jusqu'à Ass. N° 90801- -N'est plus fourni- -Remplacé par 253817-
depuis £65,85
depuis £65,85
# 005
MPN: 259121
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Applicable pour GOLFO- -Applicable jusqu'à Ass. N° 91118- -N'est plus fourni- -Remplacé par 253817-
depuis £65,85
depuis £65,85
# 005
MPN: 263541
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Remplacé par le kit 279662- -Applicable pour EU GS- -Applicable à partir d'Ass. N ° 90802 jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 263541
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Remplacé par le kit 279662- -Applicable pour GOLFO- -Applicable à partir d'Ass. N ° 91119 jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 263541
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Depuis le début de la production- -Remplacé par le kit 279662- -Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. N° 98001- -N'est plus fourni-
Remplacement
Remplacement
# 005
MPN: 276460
TUYAU DU SOUS-PLANCHER AU RÉSERVOIR
-Applicable à partir du Ass. Non : 98002-
depuis £28,67
depuis £28,67
# 006
MPN: 13126070
COLLIER
depuis £0,65
depuis £0,65
# 006
MPN: 178051
SERRER
-N'est plus fourni- -Remplacé par 178052-
depuis £2,08
depuis £2,08
# 006
MPN: 178052
ANNEAU DE SERRAGE
-N'est plus fourni- -Remplacé par 13126070-
depuis £1,02
depuis £1,02
Cette pièce remplace le numéro de pièce 296778
# 007
MPN: 259122
TUYAU DE LIVRAISON
-Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £538,26
depuis £538,26
# 007
MPN: 259122
TUYAU DE LIVRAISON
-Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £538,26
depuis £538,26
# 007
MPN: 263052
TUYAU DE LIVRAISON
-Applicable pour EU GS- -Applicable à partir d'Ass. Non : 90802-
depuis £55,50
depuis £55,50
# 007
MPN: 263052
TUYAU DE LIVRAISON
-Applicable pour GOLFO- -Applicable à partir d'Ass. Non : 91119-
depuis £55,50
depuis £55,50
# 007
MPN: 263052
TUYAU DE LIVRAISON
-Depuis le début de la production- -Pas pour EU GS, GOLFO-
depuis £55,50
depuis £55,50
# 008
MPN: 263626
COMPL. POMPE DE DIRECTION ASSISTÉE
-Applicable jusqu'au moteur n° 171869- -Applicable jusqu'à épuisement-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 262062
# 008
MPN: 275785
COMPL. POMPE DE DIRECTION ASSISTÉE
-Applicable à partir du moteur n° 171870- -Applicable après épuisement de 263626- -N'est plus fourni- -Remplacé par 299544-
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 263626
# 008
MPN: 299544
COMPL. POMPE DE DIRECTION ASSISTÉE
-Applicable à partir du moteur n° 171870- -Applicable jusqu'à épuisement-
depuis £829,04
depuis £829,04
Cette pièce remplace le numéro de pièce 275785 - et 1 plus. Cliquez pour voir les détails
# 009
MPN: 14306824
VIS
-M8 X 45-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 14306874
# 009
MPN: 231629
VIS
-M8 X 30-
depuis £0,53
depuis £0,53
# 010
MPN: 11193874
Rondelle
depuis £0,54
depuis £0,54
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 011
MPN: 262828
BOUCLIER THERMIQUE
depuis £62,28
depuis £62,28
# 012
MPN: 231616
VIS
-M6 X 14-
depuis £0,53
depuis £0,53
# 013
MPN: 261916
COUVERCLE D'INSONORISATION
-Applicable jusqu'à épuisement-
depuis £150,00
depuis £150,00
# 013
MPN: 303519
COUVERCLE D'INSONORISATION
-Applicable après épuisement de 261916-
depuis £319,59
depuis £319,59
Cette pièce remplace la pièce numéro 261916 que nous avons en stock
# 014
MPN: 242915
CYLINDRE RÉGULATEUR DE PRESSION
-Applicable jusqu'au Cul. Non : 105478-
depuis £22,64
depuis £22,64
# 015
MPN: 159539
TUYAU EN CAOUTCHOUC DU RÉSERVOIR AU CYLINDRE
-Applicable jusqu'au Cul. Non : 105478-
depuis £2,64
depuis £2,64
# 015
MPN: 261684
TUYAU EN CAOUTCHOUC
-N'est plus fourni- -Remplacé par 159539-
depuis £2,10
depuis £2,10
Cette pièce remplace la pièce numéro 321333 que nous avons en stock
# 016
MPN: 115412
TUYAU EN CAOUTCHOUC DU CYLINDRE AU FOND
-Applicable à partir du Ass. N° 98002 jusqu'à Ass. Non. 105478-
depuis £1,43
depuis £1,43
Cette pièce remplace le numéro de pièce 169456
# 016
MPN: 124347
TUYAU EN CAOUTCHOUC DU CYLINDRE AU FOND
-Applicable jusqu'au Cul. Non : 98001-
depuis £6,55
depuis £6,55
# 016
MPN: 261685
TUYAU EN CAOUTCHOUC DU CYLINDRE AU FOND
-N'est plus fourni- -Remplacé par 124347-
depuis £16,98
depuis £16,98
# 017
MPN: 231621
VIS
-M6 X 30-
depuis £0,53
depuis £0,53
Cette pièce remplace le numéro de pièce 216568
# 018
MPN: 259135
SUPPORT DE TUYAU DE POMPE DE DIRECTION ASSISTEE
depuis £3,00
depuis £3,00
# 019
MPN: 233600
VIS
depuis £0,54
depuis £0,54
# 020
MPN: 279662
KIT DE RÉNOVATION
-Applicable pour la nouvelle version des tuyaux de soubassement et des blocs de pilori- -Applicable pour EU GS- -Applicable à partir d'Ass. N° 90802 jusqu'à Ass. Non. 98001-
depuis £142,97
depuis £142,97
Cette pièce remplace le numéro de pièce 263541
# 020
MPN: 279662
KIT DE RÉNOVATION
-Applicable pour la nouvelle version des tuyaux de soubassement et des blocs de pilori- -Applicable pour GOLFO- -Applicable à partir d'Ass. N° 91119 jusqu'à Ass. Non. 98001-
depuis £142,97
depuis £142,97
Cette pièce remplace le numéro de pièce 263541
# 020
MPN: 279662
KIT DE RÉNOVATION
-Applicable pour la nouvelle version des tuyaux de soubassement et des blocs pilori- -Depuis le début de la production- -Pas pour EU GS, GOLFO- -Applicable jusqu'à Ass. Non : 98001-
depuis £142,97
depuis £142,97
Cette pièce remplace le numéro de pièce 263541
# 020
MPN: 280917
KIT DE RÉNOVATION
-Applicable pour la première version des tuyaux de soubassement et des blocs pilori- -Applicable pour EU GS- -Applicable jusqu'à Ass. Non : 90801-
depuis £1 303,61
depuis £1 303,61
Cette pièce remplace le numéro de pièce 253817
# 020
MPN: 280917
KIT DE RÉNOVATION
-Applicable pour la première version des tuyaux de soubassement et des blocs pilori- -Applicable pour GOLFO- -Applicable jusqu'à Ass. Non : 91118-
depuis £1 303,61
depuis £1 303,61
Cette pièce remplace le numéro de pièce 253817
# 021
MPN: 277185
TUYAU DE RENIFLARD D'HUILE
depuis £16,65
depuis £16,65
Cette pièce remplace le numéro de pièce 124347 - et 1 plus. Cliquez pour voir les détails
# 022
MPN: 222606
RACCORD DE TUYAU DE RENIFLARD
depuis £6,01
depuis £6,01
# 023
MPN: 278083
PLAQUE
depuis £10,08
depuis £10,08
# 024
MPN: 282385
VIS
depuis £0,47
depuis £0,47
# 025
MPN: 10441990
SUPPORT AVEC GAINE
depuis £0,54
depuis £0,54
# 026
MPN: 14040611
NOIX
depuis £0,54
depuis £0,54
# 027
MPN: 157386
AGRAFE
depuis £0,47
depuis £0,47
# 028
MPN: 277512
TUYAU EN CAOUTCHOUC
-Applicable à partir du Ass. Non : 105479-
depuis £6,12
depuis £6,12
# 029
MPN: 278362
GAINE
-Applicable à partir du Ass. Non : 105479-
depuis £15,97
depuis £15,97
# 030
MPN: 204774
AGRAFE
-Applicable à partir du Ass. Non : 105479-
depuis £0,54
depuis £0,54
# 031
MPN: 277566
Pompe de direction assistée
depuis £371,83
depuis £371,83
Cette pièce remplace la pièce numéro 299544 que nous avons en stock - et 2 plus. Cliquez pour voir les détails
# 032
MPN: 261948
SUPPORT DE POMPE DE DIRECTION ASSISTÉE AVANT
depuis £832,62
depuis £832,62
# 033
MPN: 252563
SUPPORT DE POMPE DE DIRECTION ASSISTÉE ARRIÈRE
depuis £79,05
depuis £79,05
# 034
MPN: 16043824
VIS
Remplacement
Remplacement
Cette pièce remplace le numéro de pièce 16043821
# 035
MPN: 11193874
Rondelle
depuis £0,53
depuis £0,53
Cette pièce remplace la pièce numéro 11193879 que nous avons en stock
# 036
MPN: 243460
POULIE POUR POMPE DE DIRECTION ASSISTEE
depuis £179,31
depuis £179,31
# 037
MPN: 231627
VIS
depuis £0,47
depuis £0,47
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) SUSPENSION AVANT - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - AMORTISSEUR ET DISQUE DE FREIN SCHÉMA DES PIÈCES")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) SUSPENSION ARRIÈRE - BRAS SCHÉMA DES PIÈCES")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) ROUES SCHÉMA DES PIÈCES")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE SURVEILLANCE DE LA PRESSION DES PNEUS SCHÉMA DES PIÈCES")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LEVAGE DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIE SCHÉMA DES PIÈCES")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) ALTERNATEUR - DEMARREUR SCHÉMA DES PIÈCES")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) COMPRESSEUR DU SYSTÈME AC SCHÉMA DES PIÈCES")
-part-diagram-0045.webp "FERRARI 458 ITALIA (RHD) SYSTÈME AC - EAU SCHÉMA DES PIÈCES")
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) SYSTÈME AC - FRÉON SCHÉMA DES PIÈCES")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) UNITÉ D'ÉVAPORATEUR SCHÉMA DES PIÈCES")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) CONDUITS D'AIR POUR TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) OUTILS ET ACCESSOIRES FOURNIS AVEC LE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) CARROSSERIE - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE AVANT COMPLÈTE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS AVANT ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ÉLÉMENTS ET PANNEAUX CENTRAUX SCHÉMA DES PIÈCES")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) CHÂSSIS - STRUCTURE, ÉLÉMENTS ARRIÈRE ET PANNEAUX SCHÉMA DES PIÈCES")
-part-diagram-0105.webp "FERRARI 458 ITALIA (RHD) SOUS-TRAVAIL PLAT ET TOILETTES SCHÉMA DES PIÈCES")
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLATION SCHÉMA DES PIÈCES")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) TAPIS D'HABITACLE SCHÉMA DES PIÈCES")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) GARNITURE DU COMPARTIMENT AVANT SCHÉMA DES PIÈCES")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) GARNITURE DE PAVILLON ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) COUVERCLE AVANT ET MÉCANISME D'OUVERTURE SCHÉMA DES PIÈCES")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DU COMPARTIMENT MOTEUR SCHÉMA DES PIÈCES")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) MÉCANISMES D'OUVERTURE DU COUVERCLE DU COMPARTIMENT MOTEUR ET DE LA TRAPPE DE REMPLISSAGE DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) PORTES - SOUS-STRUCTURE ET GARNITURE SCHÉMA DES PIÈCES")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) PORTES - MÉCANISME D'OUVERTURE ET CHARNIÈRES SCHÉMA DES PIÈCES")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) PORTES - VITRES ÉLECTRIQUES ET RÉTROVISEUR SCHÉMA DES PIÈCES")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) LE PARE-CHOC AVANT SCHÉMA DES PIÈCES")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) PARE-CHOCS ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) ÉCRANS, FENÊTRES ET JOINTS SCHÉMA DES PIÈCES")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SIÈGES - CEINTURES DE SÉCURITÉ, GUIDES ET RÉGLAGES SCHÉMA DES PIÈCES")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SIÈGES - REVÊTEMENTS ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) SIÈGE DE COURSE SCHÉMA DES PIÈCES")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - SOUS-STRUCTURE ET ACCESSOIRES SCHÉMA DES PIÈCES")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD SCHÉMA DES PIÈCES")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) BOÎTE À GANTS SCHÉMA DES PIÈCES")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAGS SCHÉMA DES PIÈCES")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) TABLEAU DE BORD ET INSTRUMENTS POUR TUNNEL SCHÉMA DES PIÈCES")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) PHARES ET FEUX ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) BOUCLIERS - GARNITURE EXTÉRIEURE SCHÉMA DES PIÈCES")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) ESSUIE-GLACE, LAVE- RONDELLE ET KLAXONS SCHÉMA DES PIÈCES")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) FAISCEAU DE CÂBLAGE PRINCIPAL SCHÉMA DES PIÈCES")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) FIXATIONS DIVERSES POUR LE SYSTÈME ÉLECTRIQUE SCHÉMA DES PIÈCES")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) GESTION ÉLECTRONIQUE (SUSPENSION) SCHÉMA DES PIÈCES")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) CALCULATEURS DE VÉHICULE SCHÉMA DES PIÈCES")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) SYSTÈME ANTI-VOL SCHÉMA DES PIÈCES")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) CHAINE HIFI SCHÉMA DES PIÈCES")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) ÉTIQUETTES ET PLAQUES ADHÉSIVES SCHÉMA DES PIÈCES")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) CODES COULEURS SCHÉMA DES PIÈCES")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) UNITÉS D'ASSEMBLAGE DE RECHANGE SCHÉMA DES PIÈCES")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) CARTER SCHÉMA DES PIÈCES")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) VILEBREQUIN - BIELLES ET PISTONS SCHÉMA DES PIÈCES")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) CULASSE DROITE SCHÉMA DES PIÈCES")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) CULASSE GAUCHE SCHÉMA DES PIÈCES")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CHRONOMÉTRAGE - POUSSOIRS SCHÉMA DES PIÈCES")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DISTRIBUTION - ENTRAÎNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) INJECTION - SYSTÈME D'ALLUMAGE SCHÉMA DES PIÈCES")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'AIR SECONDAIRE SCHÉMA DES PIÈCES")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) POMPES ET TUYAUX DU SYSTÈME DE CARBURANT SCHÉMA DES PIÈCES")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT ET COL DE REMPLISSAGE SCHÉMA DES PIÈCES")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) RÉSERVOIRS DE CARBURANT - ATTACHES ET PROTECTION SCHÉMA DES PIÈCES")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE CONTRÔLE DES ÉMISSIONS PAR ÉVAPORATION SCHÉMA DES PIÈCES")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) PRISE D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) COUVERCLE DE COLLECTEUR D'ADMISSION SCHÉMA DES PIÈCES")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) SYSTÈME D'ÉCHAPPEMENT SCHÉMA DES PIÈCES")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) ÉCHANGEUR DE CHALEUR SCHÉMA DES PIÈCES")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION : RÉSERVOIR, POMPE ET FILTRE SCHÉMA DES PIÈCES")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - POMPE À EAU SCHÉMA DES PIÈCES")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RÉSERVOIR COLLECTEUR ET TUYAUX SCHÉMA DES PIÈCES")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) REFROIDISSEMENT - RADIATEURS ET CONDUITS D'AIR SCHÉMA DES PIÈCES")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) RADIATEURS DE REFROIDISSEMENT D'HUILE DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE LUBRIFICATION ET DE REFROIDISSEMENT À L'HUILE DE BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) ASSEMBLAGE COMPLET DU PÉDALIER SCHÉMA DES PIÈCES")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) CARTER DE BOITE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) KIT DE RÉPARATION BOÎTE DE VITESSES SCHÉMA DES PIÈCES")
-part-diagram-0027.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE DIRECTION ASSISTÉE SCHÉMA DES PIÈCES")
-part-diagram-0028.webp "FERRARI 458 ITALIA (RHD) SYSTÈME DE FREINAGE SCHÉMA DES PIÈCES")
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN AVANT SCHÉMA DES PIÈCES")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) ETRIERS DE FREIN ARRIÈRE SCHÉMA DES PIÈCES")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) COMMANDE DU FREIN DE STATIONNEMENT SCHÉMA DES PIÈCES")
-part-diagram-0032.webp "FERRARI 458 ITALIA (RHD) BOÎTE DE DIRECTION ASSISTÉE HYDRAULIQUE SCHÉMA DES PIÈCES")
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) COMMANDE DE DIRECTION SCHÉMA DES PIÈCES")
